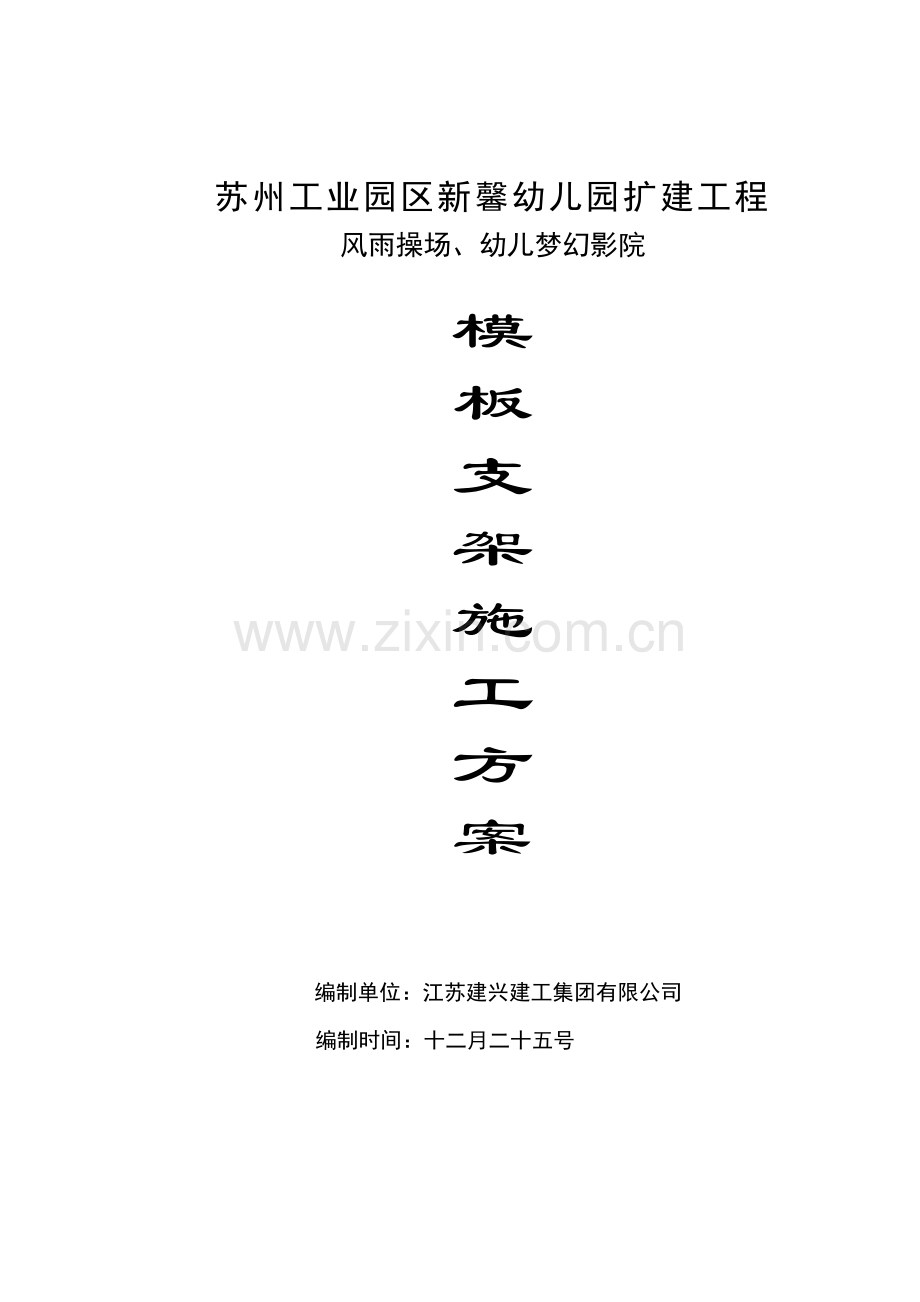

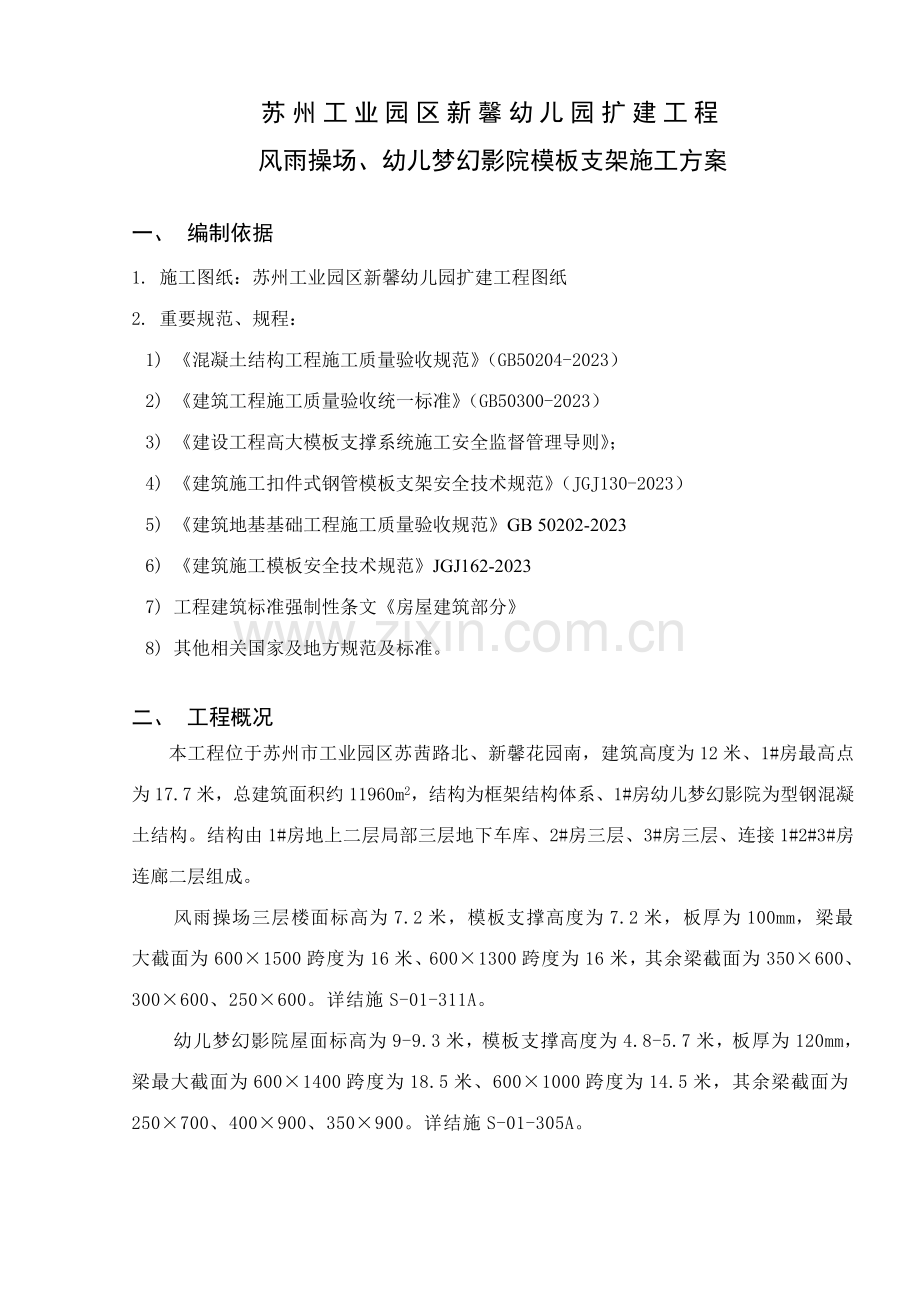

苏州工业园区新馨幼儿园扩建工程风雨操场、幼儿梦幻影院模板支架施工方案 编制单位：江苏建兴建工集团有限公司编制时间：十二月二十五号苏州工业园区新馨幼儿园扩建工程风雨操场、幼儿梦幻影院模板支架施工方案一、 编制依据1. 施工图纸：苏州工业园区新馨幼儿园扩建工程图纸2. 重要规范、规程：1) 混凝土结构工程施工质量验收规范（GB50204-2023）2) 建筑工程施工质量验收统一标准（GB50300-2023）3) 建设工程高大模板支撑系统施工安全监督管理导则；4) 建筑施工扣件式钢管模板支架安全技术规范（JGJ130-2023）5) 建筑地基基础工程施工质量验收规范GB 50202-20236) 建筑施工模板安全技术规范JGJ162-20237) 工程建筑标准强制性条文房屋建筑部分8) 其他相关国家及地方规范及标准。二、 工程概况本工程位于苏州市工业园区苏茜路北、新馨花园南，建筑高度为12米、1#房最高点为17.7米，总建筑面积约11960 m2，结构为框架结构体系、1#房幼儿梦幻影院为型钢混凝土结构。结构由1#房地上二层局部三层地下车库、2#房三层、3#房三层、连接1#2#3#房连廊二层组成。风雨操场三层楼面标高为7.2米，模板支撑高度为7.2米，板厚为100mm，梁最大截面为6001500跨度为16米、6001300跨度为16米，其余梁截面为350600、300600、250600。详结施S-01-311A。幼儿梦幻影院屋面标高为9-9.3米，模板支撑高度为4.8-5.7米，板厚为120mm，梁最大截面为6001400跨度为18.5米、6001000跨度为14.5米，其余梁截面为250700、400900、350900。详结施S-01-305A。三、 施工部署结合本工程结构形式及实际施工特点，本工程所有梁板模板支撑均采用扣件式钢管满堂模板支架。模板安装、拆除详见主体模板工程施工方案，风雨操场、幼儿梦幻影院梁板模板支撑架搭设、拆除按本方案施工。 在基础分部工程完毕后，室内回填土必须压实，回填后的压实度大于0.9，上铺15cm厚的道渣垫层，道渣必须夯击密实，面层用50厚碎石找平。高排架必须在5cm厚碎石地坪上搭设。风雨操场楼板的扣件式钢管模板支架立杆东西、南北向间距均为900mm，梁支撑部位局部加密，间距不大于500，纵、横向水平杆步高不大于1600mm，一层与周边已经施工完毕的混凝土柱梁进行刚性拉结，搭设至二层高度处，水平杆与模板排架扫地杆连接。三层板100厚楼板板下模板支架高度7.2m。幼儿梦幻影院处屋面模板支架立杆东西、南北向间距均为900mm，步高不大于1600mm，梁底间距不大于500mm，二层楼面板标高3.6-4.6米，上部为120厚屋面板，标高9-9.3米，模板支撑高度为4.8-5.7米。梁立杆、12螺栓布置部位梁截面尺寸立杆、12螺栓间距风雨操场6001500纵向450mm、横向400+400+400mm螺栓垂直距梁底300+400+400水平9005001300纵向450mm、横向400+400+400mm螺栓垂直距梁底300+300+300水平900350600纵向900mm中间加小横杆、横向950mm350570纵向900mm中间加小横杆、横向950mm250600纵向900mm中间加小横杆、横向800mm300570纵向900mm中间加小横杆、横向900mm梦幻影院6001400纵向450mm、横向400+400+400mm螺栓垂直距梁底300+400+400水平9006001000纵向450mm、横向400+400+400mm螺栓垂直距梁底300+400水平900400900纵向800mm、横向500+500mm螺栓垂直距梁底400水平900350900纵向800mm、横向500+500mm250700纵向900mm中间加小横杆、横向850mm四、 使用材料工程模板支撑钢管为48*2.8；木材品种：柏木，规格40*90，模板为胶合面板；面板厚度(mm)：15.00；支撑底垫板为250*50长度不小于3米。五、 材料规定1. 钢管1) 钢管的检查应符合下列规定：A. 钢管应有质量检查报告，钢管材质检查方法应符合现行国家标准金属拉伸实验方法（GB/T288）的有关规定；B. 钢管应执行苏建质202324号文献规定；C. 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；D. 钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：序号项目允许偏差（mm）检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲l1.5m5立杆钢管弯曲3ml4m124ml6.5m20水平杆，斜杆的钢管弯曲l6.5m30钢板尺5冲压脚手板板挠曲l4m12板面扭曲（任一角翘起）52) 旧钢管的检查应符合下列规定A. 表面锈蚀深度应符合上表3的规定。用于本工程的旧钢管应在进入工地时进行检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用；B. 钢管弯曲变形应符合上表4的规定。C. 钢管采用外径48mm，壁厚2.8mm的高频焊接钢管。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。D. 为了方便操作用于架子的单根钢管的最大质量不应大于25kg。2. 扣件A. 扣件应采用可锻铸铁制作的扣件，其质量符合现行国家标准钢管模板支架扣件（GB15831）的规定；B. 新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格证。当对扣件质量有怀疑时，应按现行国家标准钢管模板支架扣件（GB15831）规定抽样检测；C. 旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；D. 新旧扣件均应进行防锈解决。六、 构造规定及技术措施 （一）风雨操场1) 地基基础解决 在基础分部工程完毕后，室内回填土必须压实，回填后的压实度大于0.9，上铺15cm厚的道渣垫层，道渣必须夯击密实，面层用50厚碎石找平。高排架必须在5cm厚碎石地坪上搭设。2) 立杆底部垫座模板支架均搭设在解决后地基基础上，立杆底部设立木垫板，厚度不小于50mm，布设平稳，不得悬空，垫板长度不少于3m。3) 立杆模板支架采用单立杆，立杆接头采用对接扣件连接，立杆与水平杆采用直角扣件连接，接头交错布置，两相邻立杆接头避免出现在同步同跨内，各接头中心距主节点（立杆与水平杆相交连接处）距离不大于60cm。模板支架设立纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距离垫板上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆上方的立杆上。梁底中间承重立杆顶部采用可调顶托装置（可调顶托安装应符合相关规范），梁底中间承重立杆搭排架一次性搭设到位严禁后加。4) 水平杆/横杆模板支架步高不大于1600mm，每根立杆每步高均与纵、横向水平杆连接，纵向水平杆与立杆采用直角扣件连接，横向水平杆采用直角扣件扣紧在纵向水平杆上，横杆间距与立杆间距相同。纵向水平杆与一二层模板支撑水平杆贯通。由下往上第二道水平杆与二层已浇筑的框架梁硬搭接。5) 剪刀撑模板支架斜向支撑采用纵向剪刀撑、横向剪刀撑相结合的方式。剪刀撑随立杆纵横向水平杆同步搭设，用通长剪刀撑沿支撑架高连续布置。剪刀撑具体布置详见附图。纵横向每隔6跨设立一道剪刀撑，剪刀撑斜杆与地面夹角在4560之间，斜杆相交点处在同一条直线上，沿架高连续布置，相交的两根剪刀撑一根斜杆扣在立杆上，另一根斜杆扣在水平杆上，两端分别用旋转扣件固定，并在中间增长24个扣结点，所有固定点距立杆与水平杆交点的距离不大于15cm，最下部的斜杆与立杆的连接点距地面的高度控制在30cm以内。剪刀撑的杆件连接采用搭结，搭结长度不小于1.2m，并用至少3个旋转扣件固定，端部扣件距杆端净距离不小于10cm。6) 扣件扣件规格必须与钢管外径（48）相同，螺栓拧紧力矩不小于40Nm，且不应大于65Nm，固定纵横向水平杆、剪刀撑、水平剪刀撑等用的直角扣件、旋转扣件的中心点的互相距离不应大于150mm，对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖板边沿的长度不应小于100mm。梁底小横杠扣件连接所有采用双扣件连接。（二）幼儿梦幻影院1）立杆底部垫座模板支架均搭设在二层楼面板上，立杆底部设立木垫板，厚度不小于50mm，布设平稳，不得悬空，垫板长度不少于3m。2）立杆模板支架采用单立杆，立杆接头采用对接扣件连接，立杆与水平杆采用直角扣件连接，接头交错布置，两相邻立杆接头避免出现在同步同跨内，各接头中心距主节点（立杆与水平杆相交连接处）距离不大于60cm。模板支架设立纵、横向扫地杆，纵向扫地杆采用直角扣件固定在距离垫板上皮不大于200mm处的立杆上，横向扫地杆采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。梁底中间承重立杆顶部采用可调顶托装置（可调顶托安装应符合相关规范），梁底中间承重立杆搭排架一次性搭设到位严禁后加。3）水平杆/横杆模板支架步高不大于1600mm，每根立杆每步高均与纵、横向水平杆连接，纵向水平杆与立杆采用直角扣件连接，横向水平杆采用直角扣件扣紧在纵向水平杆下，横杆间距与立杆间距相同。水平杆与已浇筑框架柱进行硬搭接。4)剪刀撑模板支架斜向支撑采用纵向剪刀撑、横向剪刀撑相结合的方式。剪刀撑随立杆纵横向水平杆同步搭设，剪刀撑沿梁支撑架高连续布置。剪刀撑具体布置详见附图。纵横向每隔6跨设立一道剪刀撑，剪刀撑斜杆与地面夹角在4560之间。 5)扣件扣件规格必须与钢管外径（48）相同，螺栓拧紧力矩不小于40Nm，且不应大于65Nm，固定纵横向水平杆、剪刀撑、水平剪刀撑等用的直角扣件、旋转扣件的中心点的互相距离不应大于150mm，对接扣件开口应朝上或朝内，各杆件端头伸出扣件盖板边沿的长度不应小于100mm。梁底小横杠扣件连接所有采用双扣件连接。七、 模板支架搭设及拆除工艺1. 模板支架搭设施工工艺落地式钢管模板支架搭设的工艺流程为：定位设立垫板纵向扫地杆立杆横向扫地杆水平杆连墙杆铺脚手板。定距定位，根据附图所示尺寸，在模板支架搭设部位用墨线弹出支架搭设位置。垫板应准确地放在定位线上，垫板必须铺放平稳，不得悬空。剪刀撑随立杆纵横向水平杆同步搭设。其余组件的搭设规定参见构造规定。2. 模板支架拆除施工工艺模板支架拆除应严格遵守由上而下、先搭后拆的原则，即先拆拉杆、脚手板、剪刀撑、斜撑，后拆纵、横向水平杆、立杆等，一般的拆除顺序为：脚手板剪刀撑纵、横向水平杆立杆。不得分块或在上下两步同时进行拆除。做到一步一清、一杆一清。拆立杆时，要先抱住立杆再拆开最后两个扣件。拆除纵、横向水平杆、剪刀撑时，应先拆除中间扣件，然后托住中间，再解端头扣。所有连墙杆等必须随模板支架拆除同时下降，严禁将连墙件整层或数层拆除后再拆除模板支架，分段拆除高差不大于2步，如高差大于2步，应先增设连墙件加固。拆除模板支架时，不得破坏模板支架的稳定性，拆除连墙杆前，设立临时支撑防止架体变形，拆除立杆等时，防止架体失稳。当模板支架拆至下部最后一根长钢管的高度（6m左右）时，应先在适当位置搭设临时抛撑加固，然后拆除连墙件。八、 劳动力、材料、机具配备1. 劳动力配备木工30人，负责支架搭设及拆除，按实际情况调整木工人数，并提前做好安排。测量放线工2人，负责对模板支架搭设过程中垂直度等的控制。2. 材料配备门厅处模板支架搭设需482.8mm钢管4500m，直角扣件3500个，旋转扣件750个，对接扣件700个。3. 机具配备架子扳手30把，用于模板支架搭设和拆除，力矩扳手2把，用于检查模板支架扣件拧紧力是否达成规定。九、 质量保证体系1. 构配件允许偏差见本方案第四章材料规定部分。2. 模板支架搭设的允许偏差和检查方法项次项目技术规定允许偏差（mm）示意图检查方法与工具1地基基础表面坚实平整观测排水不积水垫板不晃动2立杆垂直度最后验收垂直度100经纬仪或线锤、钢卷尺下列模板支架允许水平偏差搭设中检查偏差的高度（m）允许水平偏差H10H20750其他高度按插值法计算3间距步距纵距2050钢卷尺4纵向水平杆高差一根杆的两端20水平仪或水平尺同跨内两根纵向水平杆高差103. 扣件拧紧抽样检查数目及质量鉴定标准项次检 查 项 目安装扣件数量（个）抽检数量（个）允许的不合格数1连接立杆与纵（横）水平杆或剪刀撑的扣件，接长立杆、纵横向水平杆或剪刀撑的扣件39500100104. 现浇结构模板安装允许偏差和检查方法项次项目允许偏差（mm）检查方法1轴线位置5钢尺检查2底模上表面标高5用水准仪或拉线和钢尺检查3截面内部尺寸墙、柱、梁+4，-5钢尺检查4层高垂直度不大于5m6经纬仪或吊线、钢尺检查大于5m85相邻两板表面高低差2钢尺检查6表面平整度5用2m靠尺和锲形塞尺检查注：检查轴线位置时，应沿纵、横两个方向量测，并取其中的最大值。十、 安全施工技术措施1. 材质及使用的安全技术措施1) 扣件的紧固限度4050Nm，不大于65Nm，对接扣件的抗拉承载力为3kN。扣件上螺栓保持适当的拧紧限度。对接扣件安装时其开口应向内，以防雨水进入，直角扣件安装时开口不得向下，以保证安全。2) 各杆件端头伸出扣件盖板边沿的长度不应小于100mm。3) 钢管有严重锈蚀、压扁或裂纹的不得使用。4) 严禁使用有脆裂、变形、滑丝等现象的扣件。5) 严禁使用非48mm外径的钢管。2. 模板支架搭设的安全技术措施1) 模板支架所在楼面混凝土强度达成75以上方可进行模板支架搭设施工。2) 搭设过程中，划出工作标志区，严禁行人进入该区域，统一指挥、上下呼应、动作协调，严禁在无人指挥时作业。当解开与别人有关的结扣时，必须告知对方，并得到对方允许，防止坠落伤人。3) 开始搭设立杆时，每隔6跨设立一根抛撑，直至连墙件安装稳定后，方可根据情况拆除。4) 模板支架及时与结构拉结或采用临时支撑，保证搭设过程安全，未完毕模板支架在天天收工前进行检查，保证架子稳定。5) 模板支架搭设过程中，应由施工员、安全员、木工班长等进行检查、验收。每两步验收一次，达成设计施工规定并验收合格后方可继续搭设施工。3. 模板支架上施工作业的安全技术措施1) 严格控制施工荷载，搭设过程中，模板支架上不得集中堆放钢管等材料。施工荷载不得大于3kN/m2。2) 木工作业时，不得抛掷工具材料等，防止坠落物体伤人。3) 定期检查模板支架，发现问题和隐患，在施工作业前及时整改加固，模板支架达成坚固稳定，保证施工安全。4. 模板支架拆除的安全技术措施1) 模板支架拆除前，全面检查待拆的模板支架，根据检查结果，拟定作业计划，进行技术交底后方可作业。2) 拆除模板支架时应划分作业区，周边设绳绑围栏并竖立警戒标志，地面应设专人指挥，并严禁非作业人员进入。3) 拆除时要统一指挥，上下呼应，动作协调，当解开与另一人有关的结扣时，应先告知对方，并得到对方批准，以防坠落。4) 拆除模板支架过程中，不得半途换人，如必须换人时，应将拆除情况交代清楚方可离开。5) 拆除过程中，天天收工前，对模板支架进行检查，不留下隐患。6) 拆除模板支架过程中，不得碰撞模板支架附近电源线，防止触电事故的发生。7) 所有杆件和扣件在拆除时应分离，不准在杆件上附着扣件或将连接的两杆送到地面。8) 所有脚手板应自外向里竖立搬运，以防脚手板和杂物从高出坠落伤人。9) 拆下的零配件装入容器内，用吊篮吊下，拆下的钢管要绑扎牢固，双点起吊，严禁从高空直接抛掷。十一、 文明施工规定1. 进入施工现场的人员必须戴好安全帽，高空作业系好安全带，穿防滑鞋，现场严禁吸烟。2. 进入施工现场的人员要爱惜施工现场的各种绿化设施和标记牌，不得践踏草坪、损坏花草树木，不得随意移除标记牌。3. 严禁酗酒人员作业，施工操作时规定精力集中，严禁在作业时嬉闹。4. 模板支架搭设人员体检合格者方可进行作业，凡患有高血压、贫血症、心脏病及其他不适于高空作业者，一律不得操作。5. 作业人员上下均应走人行梯道，不准攀爬脚手架。6. 护身栏杆、脚手板、挡脚板、密目安全网等影响作业班组安装模板时，如需拆改必须由架子工操作，任何其他工种不得随意拆改。7. 模板支架验收合格后，任何人不得擅自拆改，如局部需调整，必须经项目部批准。8. 不准运用脚手架吊运重物，作业人员不得攀爬脚手架，不准在脚手架上推车走动，塔吊起吊物体时不得碰撞、拖动模板支架。9. 不得将模板支撑、缆风绳、泵送混凝土及砂浆的输送管等固定在模板支架上，严禁任意悬挂起重设备。10. 任何作业人员不得随意拆动模板支架的所有拉结点、脚手板、扣件、绑扎扣等模板支架部件。11. 拆除模板支架时，若需使用电焊气割时，要派专职人员做好防火工作，配备料斗，防止火星和切割物溅落。12. 模板支架搭设过程时间较长，因此在搭设过程中需要进行检查，发现杆件变形严重、拉结松动等问题时要及时解决。13. 保证模板支架的整体性，不得与脚手架等一并拉结，不得截断架体。14. 施工人员严禁抛掷杆件、物料、扣件等物品，材料、工具用绳索运送，不得乱扔。15. 使用的工具要放置于工具袋内，防止掉落伤人，登高作业要穿防滑鞋，袖口、裤口要扎紧。16. 材料堆放做到整洁、摆放合理、专人保管，并建立严格的领料、退料手续。17. 施工人员做到活完料净脚下清，保证模板支架施工材料不浪费。18. 运送至地面的材料应当按指定地点随拆随运，分类堆放，当天拆当天清，拆下的扣件和铁丝等集中回收解决。随时整理、检查、按品种、分规格堆放整齐，妥善保管。19. 大雾、大雨及六级以上大风天气停止模板支架搭设作业。十二、 模板工程应急救援预案 一、高处坠落和物体打击事故应急救援预案 1.一旦发生高处坠落和物体打击事故后，项目部应立即组织人员进行抢救，并电话告知公司应急反映组织机构，同时迅速呼喊医务人员前来现场进行抢救。 2. 迅速排除致命和致伤因素：如搬开压在身上的重物；清除伤病员口鼻内的泥砂、呕吐物、血块或其他异物，保持呼吸道通畅等。 3.检查伤员的生命体征：检查伤病员呼吸、心跳、脉搏情况。如有呼吸心跳停止，应就地立刻进行心脏按摩和人工呼吸 。4.止血：有创伤出血者，应迅速包扎止血，材料就地取材，可用加压包扎、上止血带或指压止血等。同时尽快送往医院。5.观测受伤人员摔伤及骨折部位，看其是否昏迷；注意摔伤及骨折部位的保护，避免不对的的抬运，使骨折错位而导致二次伤害。6.车辆一到立即就近送往医院。7.由事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。8.总结经验教训，教育职工。二、触电事故应急救援预案1. 假如发生触电事故时一方面断开电源。项目部应立即组织人员进行抢救，并电话告知公司应急反映组织机构，同时迅速呼喊医务人员前来现场进行抢救。2.假如电源开关在较远处，则可用绝缘材料（如木条等）把触电者与电源分离。3.高压线路触电：立即告知供电部门停电，如一时无法告知供电部门停电则可抛掷导电体（如裸导线），让线路短路跳闸，再把触电者拖离电源。4.触电者脱离电源后立即进行抢救，同时告知110送往最近的医院。5.由事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。6.总结经验教训，教育职工。三、机械伤害应急救援预案1. 一旦发生机械伤害事故后，项目部应立即切断电源并组织人员进行抢救，并电话告知公司应急反映组织机构，同时迅速呼喊医务人员前来现场进行抢救。2.对伤员进行必要的解决，如止血：有创伤出血者，应迅速包扎止血，材料就地取材，可用加压包扎、上止血带或指压止血等。同时尽快送往医院。3.车辆一到立即就近送往医院。4.事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。5.总结经验教训，教育职工。四、模板、脚手架坍塌1.一旦发生模板、脚手架坍塌事故，现场抢救组应一方面进行疏散，清点人员，拟定有无人员失踪、受伤。了解事发前该区域施工人员情况，作业人数，如有施工人员失踪或被压埋，立即组织有效的挖掘、移除工作。挖掘、移除应采用人工挖掘、移除，严禁采用机械挖掘、移除，防止及机械对被埋人员导致伤害。人工挖掘、移除尽量避免使用锋利性工具。抢救挖掘、移除人员应分班组，合理按照工作面安排人力，及时换班，保障抢救挖掘、移除人员体力，保证在最短时间内将被压埋人员抢救出来。2.如有人员失踪、受伤，安全保卫组应立即报警。并做好救助车辆引导。3.在专业医疗人员到达前由现场伤员抢救组对受伤人员进行简朴救助。（1）争分夺秒抢救被压埋者，使头部先露出，保证呼吸畅通。（2）出来之后，呼吸停止者立即做人工呼吸，然后进行正规心肺复苏。（3）伤口止血且使用止血带。（4）切忌对压伤进行热敷或按摩。4.事故调查组进行事故调查，责任分析并形成调查报告上报上级主管部门。5.总结经验教训，教育职工。五、消防事故应急救援预案 为了减小火灾的影响，有效抢救受伤人员，特制订如下应急预案：一、 紧急状况响应环节：1. 发生火灾后，应大声喊：“起火了！起火了！” ，并拨打110报警；2. 现场抢救组立即展开扑救防止火在蔓延，并立即告知公司消防组；3. 消防组接到报警后立即到现场组织扑救；4. 报警时一定要讲清发生火灾的部署、着火的材料、大约面积并留下报警人的电话；5. 拨打110报警后，报警人到场外马路上等候消防车的到来并做好向导工作；6. 接到报警后，消防组立即告知医务室人员到达现场组织抢救；7. 安全保卫组组织人员按照疏散图指示及时疏散留在现场的工作人员；8. 安全保卫组安排人员管理现场，防止趁乱偷盗行为的发生；9. 现场抢救组随时与现场伤员营救组保持联系，如需送往医院治疗立即告知现场伤员营救组；10. 发生火灾后立即切断电源，以防止扑救过程中导致触电；11. 在火灾现场如有易爆物质，一方面转移该物质以防止爆炸的发生；12. 如电器起火应一方面切断电源再组织扑救；13. 如精密仪器起火应使用二氧化碳灭火器进行扑救；14. 如油类、液体胶类发生火灾应使用泡沫或干粉灭火器，严禁使用水进行扑救；15. 在扑救燃烧产生有毒物质的火灾时，扑救人员应当佩戴防毒面具后方可进行扑救；16. 在扑救火灾的过程中，始终坚持救人第一的原则，严禁因拯救物资而置生命于不顾；17. 对伤者实行急救措施后，立即送往医院治疗；18. 消防组值班人员坚守岗位，认真负责、做好下情上达工作，对事件发展情况，所采用的措施，存在的问题，要认真做好记录，直至事件完全解决；19. 事故调查组对事故因素进行调查、评价并提出相应的解决方案；事故调查组将事件发生、解决的全过程和防止的方案及时向公司报告。六、项目部安全急救援预案为了防范安全事故的发生，加强安全防范措施，避免安全事故的发生；在出现安全事故时，可以做到及时，有效的针对事故发生而采用的措施，使经济损失和人员伤亡减少到最低限度，项目部特别成立安全事故紧急救援小组，并且经常演练，达成在安全事故发生可以迅速、及时的解决妥当。一、安全事故紧急救援小组名单：组长：还跃亮副组长：陈宗华成员：杨修年、陈得升、季学明、杨修春各成员职责：1、组长：发生安全事故后，负责总体调度指挥，总体策划，及时与上级主管部门及各救护单位第一时间取得联系。2、副组长：负责现场指挥实行救护工作，安排人员疏散、管理，保持稳定现场，冷静沉着解决。3、各成员：负责实行救护工作，保证事故发生后，能使救护工作做到最佳，保证经济损失和人员伤亡减少到最低限度。二、 在发生安全事故时，紧急动员小组成员和各班班组进行迅速、针对性的解决，保护好现场。紧急救援电话：火警：119 急救：120 报警：110十三、 模板支架计算（一）风雨操场KZL2 600x1500L梁计算书：梁段: KZL2。一、参数信息1.模板支撑及构造参数梁截面宽度 B(m)：0.60；梁截面高度 D(m)：1.50；混凝土板厚度(mm)：100.00；立杆沿梁跨度方向间距La(m)：0.45；立杆上端伸出至模板支撑点长度a(m)：0.10；立杆步距h(m)：1.60；板底承重立杆横向间距或排距Lb(m)：0.90；梁支撑架搭设高度H(m)：7.20；梁两侧立杆间距(m)：1.20；承重架支撑形式：梁底支撑小楞垂直梁截面方向；梁底增长承重立杆根数：2；采用的钢管类型为482.8；立杆承重连接方式：双扣件，考虑扣件质量及保养情况，取扣件抗滑承载力折减系数：0.75；2.荷载参数新浇混凝土重力密度(kN/m3)：24.00；模板自重(kN/m2)：0.30；钢筋自重(kN/m3):1.50；施工均布荷载标准值(kN/m2)：2.0；新浇混凝土侧压力标准值(kN/m2)：17.8；振捣混凝土对梁底模板荷载(kN/m2)：2.0；振捣混凝土对梁侧模板荷载(kN/m2)：4.0；3.材料参数木材品种：柏木；木材弹性模量E(N/mm2)：10000.0；木材抗压强度设计值fc(N/mm)：16.0；木材抗弯强度设计值fm(N/mm2)：17.0；木材抗剪强度设计值fv(N/mm2)：1.7；面板材质：胶合面板；面板厚度(mm)：15.00；面板弹性模量E(N/mm2)：6000.0；面板抗弯强度设计值fm(N/mm2)：13.0；4.梁底模板参数梁底方木截面宽度b(mm)：50.0；梁底方木截面高度h(mm)：100.0；梁底纵向支撑根数：4；5.梁侧模板参数主楞间距(mm)：450；次楞根数：5；主楞竖向支撑点数量：4；固定支撑水平间距(mm)：450；竖向支撑点到梁底距离依次是：300mm，700mm，1000mm，1300mm；主楞材料：圆钢管；直径(mm)：48.00；壁厚(mm)：2.80；主楞合并根数：2；次楞材料：木方；宽度(mm)：50.00；高度(mm)：100.00；二、梁侧模板荷载计算按施工手册，新浇混凝土作用于模板的最大侧压力，按下列公式计算，并取其中的较小值: F=0.22t12V1/2 F=H其中 - 混凝土的重力密度，取24.000kN/m3； t - 新浇混凝土的初凝时间，取2.000h； T - 混凝土的入模温度，取20.000； V - 混凝土的浇筑速度，取1.500m/h； H - 混凝土侧压力计算位置处至新浇混凝土顶面总高度，取0.750m； 1- 外加剂影响修正系数，取1.200； 2- 混凝土坍落度影响修正系数，取1.150。分别计算得 17.848 kN/m2、18.000 kN/m2，取较小值17.848 kN/m2作为本工程计算荷载。三、梁侧模板面板的计算面板为受弯结构,需要验算其抗弯强度和刚度。强度验算要考虑新浇混凝土侧压力和振捣混凝土时产生的荷载；挠度验算只考虑新浇混凝土侧压力。次楞的根数为5根。面板按照均布荷载作用下的三跨连续梁计算。 面板计算简图(单位：mm)1.强度计算材料抗弯强度验算公式如下： M/W f其中，W - 面板的净截面抵抗矩，W = 451.51.5/6=16.88cm3； M - 面板的最大弯矩(Nmm)； - 面板的弯曲应力计算值(N/mm2) f - 面板的抗弯强度设计值(N/mm2)；按照均布活荷载最不利布置下的三跨连续梁计算：M = 0.1q1l2+0.117q2l2其中 ，q - 作用在模板上的侧压力，涉及：新浇混凝土侧压力设计值: q1= 1.20.4517.85=9.638kN/m；振捣混凝土荷载设计值: q2= 1.40.454=2.52kN/m；计算跨度: l = (1500-100)/(5-1)= 350mm；面板的最大弯矩 M= 0.19.638(1500-100)/(5-1)2 + 0.1172.52(1500-100)/(5-1)2= 1.54105Nmm；面板的最大支座反力为: N=1.1q1l+1.2q2l=1.19.638(1500-100)/(5-1)/1000+1.22.520(1500-100)/(5-1)/1000=4.769 kN；经计算得到，面板的受弯应力计算值: = 1.54105 / 1.69104=9.1N/mm2；面板的抗弯强度设计值: f = 13N/mm2；面板的受弯应力计算值 =9.1N/mm2 小于 面板的抗弯强度设计值 f=13N/mm2，满足规定！ 2.挠度验算 =0.677ql4/(100EI)=l/250 q-作用在模板上的新浇筑混凝土侧压力线荷载设计值: q = q1= 9.638N/mm； l-计算跨度: l = (1500-100)/(5-1)=350mm； E-面板材质的弹性模量: E = 6000N/mm2； I-面板的截面惯性矩: I = 451.51.51.5/12=12.66cm4；面板的最大挠度计算值: = 0.6779.638(1500-100)/(5-1)4/(10060001.27105) = 1.289 mm；面板的最大允许挠度值: = l/250 =(1500-100)/(5-1)/250 = 1.4mm；面板的最大挠度计算值 =1.289mm 小于 面板的最大允许挠度值 =1.4mm，满足规定！四、梁侧模板支撑的计算1.次楞计算次楞直接承受模板传递的荷载，按照均布荷载作用下的三跨连续梁计算。次楞均布荷载按照面板最大支座力除以面板计算宽度得到：q = 4.769/0.450= 10.598kN/m本工程中，次楞采用木方，宽度50mm，高度100mm，截面惯性矩I，截面抵抗矩W和弹性模量E分别为:W = 151010/6 = 83.33cm3；I = 15101010/12 = 416.67cm4；E = 10000.00 N/mm2； 计算简图 剪力图(kN) 弯矩图(kNm) 变形图(mm)通过计算得到最大弯矩 M = 0.215 kNm，最大支座反力 R= 5.246 kN，最大变形 = 0.072 mm（1）次楞强度验算强度验算计算公式如下: = M/Wf经计算得到，次楞的最大受弯应力计算值 = 2.15105/8.33104 = 2.6 N/mm2；次楞的抗弯强度设计值: f = 17N/mm2；次楞最大受弯应力计算值 = 2.6 N/mm2 小于 次楞的抗弯强度设计值 f=17N/mm2，满足规定！（2）次楞的挠度验算次楞的最大允许挠度值: = 450/400=1.125mm；次楞的最大挠度计算值 =0.072mm 小于 次楞的最大允许挠度值 =1.125mm，满足规定！2.主楞计算主楞承受次楞传递的集中力，取次楞的最大支座力5.246kN,按照集中荷载作用下的三跨连续梁计算。本工程中，主楞采用圆钢管，直径48mm，壁厚2.8mm，截面惯性矩I和截面抵抗矩W分别为:W = 24.493=8.99cm3；I = 210.783=21.57cm4；E = 206000.00 N/mm2； 主楞计算简图 主楞弯矩图(kNm) 主楞变形图(mm)通过计算得到最大弯矩 M= 0.787 kNm，最大支座反力 R= 9.599 kN，最大变形 = 0.971 mm（1）主楞抗弯强度验算 = M/Wf经计算得到，主楞的受弯应力计算值: = 7.87105/8.99103 = 87.6 N/mm2；主楞的抗弯强度设计值: f = 205N/mm2；主楞的受弯应力计算值 =87.6N/mm2 小于 主楞的抗弯强度设计值 f=205N/mm2，满足规定！（2）主楞的挠度验算根据连续梁计算得到主楞的最大挠度为 0.971 mm主楞的最大允许挠度值: = 400/400=1mm；主楞的最大挠度计算值 =0.971mm 小于 主楞的最大允许挠度值 =1mm，满足规定！五、梁底模板计算面板为受弯结构,需要验算其抗弯强度和挠度。计算的原则是按照模板底支撑的间距和模板面的大小,按支撑在底撑上的三跨连续梁计算。强度验算要考虑模板结构自重荷载、新浇混凝土自重荷载、钢筋自重荷载和振捣混凝土时产生的荷载；挠度验算只考虑模板结构自重、新浇混凝土自重、钢筋自重荷载。本算例中，面板的截面惯性矩I和截面抵抗矩W分别
