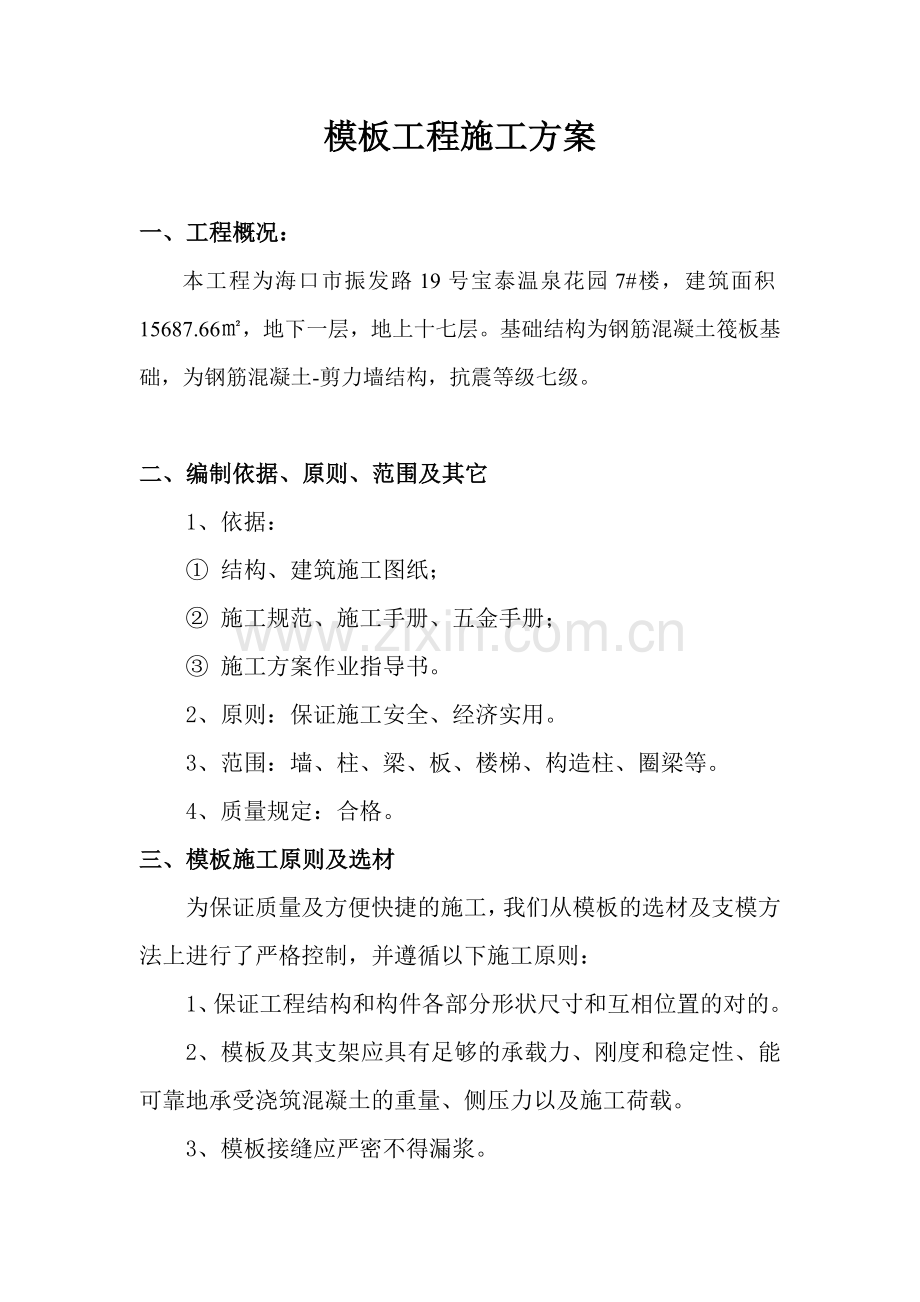

模板工程施工方案一、工程概况：本工程为海口市振发路19号宝泰温泉花园7#楼，建筑面积15687.66，地下一层，地上十七层。基础结构为钢筋混凝土筏板基础，为钢筋混凝土-剪力墙结构，抗震等级七级。二、编制依据、原则、范围及其它1、依据： 结构、建筑施工图纸； 施工规范、施工手册、五金手册； 施工方案作业指导书。2、原则：保证施工安全、经济实用。3、范围：墙、柱、梁、板、楼梯、构造柱、圈梁等。4、质量规定：合格。三、模板施工原则及选材为保证质量及方便快捷的施工，我们从模板的选材及支模方法上进行了严格控制，并遵循以下施工原则：1、保证工程结构和构件各部分形状尺寸和互相位置的对的。2、模板及其支架应具有足够的承载力、刚度和稳定性、能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载。3、模板接缝应严密不得漏浆。4、模板使用木模板。2 cm厚的木模板，背料为50100MM木方，围檩及支撑材料为483.5钢管，配“3”行卡具。5、模板由木工车间集中配制，并按使用部位编号，以便安装表面平整洁净，尺寸准确，接缝严密，支撑牢固。6、模板支撑系统必须与施工脚手架、砼泵管完全脱开，以防止脚手架移动而导致模板变形或砼开裂。7、模板施工的同时，各种预留孔洞、埋件套管等均应准确设立，防止漏掉，并且土建与安装共同验收合格后，方能进行下一道工序。8、模板施工前及时清理模板内杂物。9、模板的拆除须待砼达成规范规定强度后进行，拆下后及时整修，并且保养，按再次组装的顺序堆放整齐。四、模板施工工艺本工程基础、筏板基础梁及地下室结构部分所有模板采用木模板。支撑加固为22钢筋水平每边两道，剪刀斜撑1.2m设一道与底板的筋点焊，墙体用14对拉螺栓和48钢管横楞。抵抗砼侧压力及整体位移。顶板用48钢管搭设排架作为支撑体系，板缝用封箱纸带粘贴严密，防止漏浆，模板宽度及高度不合模数时，可锯新模板找齐。（一）、基础模板基础梁采用12厚竹胶板，外侧立档用50100方木，间距250mm，横档采用483.5脚手钢管，两侧模板采用14对拉螺栓，间距500mm500mm。（二）、地下室墙体、梁板施工剪力墙模板采用12厚竹胶模板，外侧立档用50100方木，间距250mm，横档采用483.5脚手钢管，两侧模板采用14对拉螺栓，间距500mm500mm。剪力墙模板安装时，根据边线先立一侧模板，临时用支撑撑住，用线锤校正模板的垂直，然后固定牵扛，再用斜撑固定。为保证墙体的厚度对的，在两侧模板之间可用长度等于墙厚的钢筋头支撑，地下室部分的剪力墙内要加有止水板的撑头。12螺纹钢内支撑同墙体横筋点焊上，以保证不走位，间距为500500mm，纵横矩阵排列。为防止浇筑混凝土的墙身膨胀，用14对拉螺栓拉结两侧模板，间距500mm500mm，对拉螺栓中间设立一片100100钢板止水片。螺栓纵横矩阵排列。模板的制作和安装必须保证足够的强度、刚度和稳定性，又要构造简朴、安拆方便。模板由木工车间集中配制，并按使用部位编号，以方便安装，表面平整洁净，尺寸准确无误，拉接缝严密，支撑牢固。模板支撑系统必须与施工脚手架、砼泵管完全脱开，以防止脚手架移动而导致模板变形或砼开裂。模板施工的同时，各种预留孔洞，埋件套管等均应准确设立，防止漏掉，并且土建与安装共同验收合格后，方能进行下一道工序。模板施工后及时清理模板内杂物。门洞口模板缝隙使用15mm双面胶条或海绵条堵塞，防止漏浆。（三）、顶板模板支模：立可调支撑立柱及早拆柱头安装模板主梁安装水平支撑安装斜撑 调平支撑顶面 安装模板次梁铺设竹胶模板 面板拼缝粘胶带刷脱模剂 模板预检进行下一道工序拆模：落下柱头托板，降下模板主梁拆除斜撑及上部水平支撑 拆除模板主、次梁拆除面板拆除下部水平支撑清理拆除支撑件运至下一流水段待顶板达成设计强度后拆除立柱顶板模板采用2CM厚竹胶板。采用新型扣件式脚手架早拆支撑体系。平板模板用在竹胶板下木方为50100方条，间距不大于300mm。木龙骨放在48钢管搭设的排架上，排架立杆垂直度偏差不大于1cm，双向间距80100cm，立杆纵横两个方向均设立横杆和扫地杆，扫地杆距地1030cm，横杆步距不大于1.5m,其中,最上面一道横杆由于直接承受木龙骨传来的各种荷载,为防止沿立杆滑移,必须采用双扣件。竖向立杆间距不大于1000mm。平板模板安装时，先在次梁模板两侧板外侧弹水平线。水平线标高应为平板底标高减去竹胶板厚度及木方厚度。然后按水平线架设水平横钢管。平板模板与梁接缝处用胶带纸将其封严。为防止板的下挠，平板立模时，中部按施工规范可适当起拱。同时规定支撑必须牢固，钢管扣件必须扣紧，以防松动，使板下挠。当拆模时间达成后，即可拆去部分模板和顶撑，只保存养护支撑不动（混凝土的强度以同条件养护试块的抗压强度为依据），直到混凝土强度完全达成设计强度时拆除。顶板模板拆除后，应立即进行检查，把粘夹的胶带纸撕掉，将板面清理干净。必要时，借助砂轮机进行。拆除竹胶板应小心进行，避免折断，撕裂，拆下后清理干净，涂刷脱模剂，分规格存放，以备使用。 满堂脚手架搭好后，根据板底标高铺设水平龙骨，间距300 mm，然后铺放板模。楼梯踏步段先将平台模支好，后支设楼梯坡道模。（四）、梁模板梁侧模和底模均采用覆膜多层板，主次龙骨分别采用50100木方和100100木方，在梁侧模板与板模板交接处的拼接采用板模压梁模的方式。工艺流程：弹出梁轴线及梁板水平线并复核搭设梁板模支架安装梁主次龙骨铺梁底模板梁底起拱绑扎钢筋安装梁侧模板安装上下销口楞、斜楞及腰楞和对拉螺栓复核梁模尺寸、位置立板主次龙骨调整板下皮标高及起拱铺板底模检查模板上皮标高、平整度1、梁模板支设 在墙混凝土上弹出梁的轴线、梁位置线及梁板水平线，并复核。 在楼面上立碗扣架，梁支架的排列、间距要符合模板设计的规定。 从边跨一侧开始安装，先安装第一排龙骨和支柱，临时固定再安装第二排龙骨和支柱，依次逐排安装，支柱间距1200，主龙骨间距1200，次龙骨间距300。立杆加可调底座和可调顶托，支柱中间和下方加横杆或斜杆。 调节支柱高度，将主龙骨找平,当梁底板跨度等于及大于4m时，梁底应按设计规定起拱，起拱高度为梁跨的2。 铺模板：先铺梁底模，顺次铺梁侧模、板底模，板模拼缝处用胶带封严。 平台板铺完后，用水平仪测量模板标高，进行校正，并用靠尺找平。 将模板上杂物清理干净，办预检。2、安装主次梁交接处模板 在主梁和次梁梁底交接处，先支设柱头梁豁模板，再支设主次梁的底模和侧模。 在次梁和次梁交接处，先支设梁底模，并较高的次梁侧模上留梁豁，同时支设次梁侧模，在交接处粘贴海绵条保证模板支设的严密性，防止漏浆。3、梁模板的拆除 先拆掉脚手架横杆，然后拆除立杆，每根龙骨留2根立杆暂不拆。 操作人员站在已拆除的空隙，拆去近旁余下的立杆。 先拆除板模板，然后拆除梁模板。 墙柱模板拆除时间根据天气温度掌握控制，拆模时不得使用大锤以防止模板碰撞墙体开裂。 模板拆下后及时清理粘结物，涂刷水性脱模剂，拆下的配件及时集中收集管理。（五）、楼梯模板施工 楼梯剪力墙墙体随其他砼墙体一起支模和浇筑砼，待拆除此墙的模板后，剔出墙内的楼梯板钢筋后，再绑扎楼梯板钢筋，支设楼梯侧模板。a.模板采用木模板，模板支设必须满足行人通过。楼梯模板施工前应根据实际层高放样，先支设平台模板，再支设楼层模板。b.底模板，然后支设楼梯外帮侧模，外帮侧模应先在其内侧弹出楼梯底板厚度线，侧板位置线，钉好固定踏步侧模的档板，在现场装钉侧板。c.详见下图（六）、门窗洞口模板门窗洞口采用12mm厚竹胶板和50100木方，阴角处用L14014010的角钢与木模固定，内侧用L10010010角钢，通过16螺杆与外角钢固定，并在超过1500mm宽门窗洞口模板侧面钻15孔，此处形成一个排气孔。在洞口四周的墙筋上增设14附加筋，在附加筋上点焊14钢筋支撑，用钢支撑顶住洞口模板，并且洞口模板设立斜撑，以防止洞口模板的偏移。五、质量控制1、模板及支承必须有足够的强度、刚度和稳定性，并不致发生不允许的下沉和变形，接缝严密，不得漏浆。2、穿墙螺栓紧固可靠。3、预埋件和预留孔洞的偏差控制在规范允许的范围内。预埋件和预留孔洞允许偏差（mm）项 目允许偏差检查方法预埋钢板中心线位置3拉线和尺量检查预埋管、预留孔中心位置3预埋螺栓中心线位置2外露长度+10，0预留洞中心线位置10截面内部尺寸+10，04、各种构件拆模时砼要达成规范允许的强度。承重结构拆模时所需砼的强度表如下结构类型结构跨度（m）砼强度按设计标准值的百分率（%）板25028758100梁、板8875100悬臂构件100 上表中所指砼强度应根据同条件养护试块强度拟定。六、成品保护（一）成品保护1、模板安拆时轻起轻放，不准碰撞，防止模板变形。2、拆模时不得用大锤硬砸或撬棍硬撬，以免损伤混凝土表面和棱角。3、模板在使用过程中加强管理，分规格堆放，及时涂刷脱模剂。4、支完模板后，保持模内清洁。5、应保护钢筋不受扰动。6、搞好大模板的平常保养工作和维修工作。（二）、环境保护1、噪音的控制：在支拆模板时，必须轻拿轻放，上下、左右有人传递。模板的拆除和修理时，严禁使用大锤敲打模板以减少噪音。2、模板面涂刷水性绿色环保脱模剂，严禁使用废机油，防止污染土地。装脱模剂的塑料桶设立在专用仓库内。3、模板拆除后，清除模板上的粘结物如砼等，现场要及时清理收集，堆放在固定堆放场地，待够一车后集中运到垃圾集中堆放场。4、梁板模板内锯沫、灰尘等不得用高压机吹，而用大型吸尘器吸，然后将垃圾装袋送入垃圾场分类解决。七、质量通病的防止措施现浇混凝土结构施工中，要防止墙模板位移、变形，保证墙模板位置相对固定，通常是在已浇筑的楼（地）面或梁顶面上，根据轴线和柱子的截面尺寸，用细石混凝土浇筑一个高度为23cm厚的混凝土台，习惯上把它称为“柱鼓”。另一种做法是纵向钢筋上根据轴线和截面采用加焊钢筋支撑的方法，通过焊在纵向钢筋上的支撑来顶住墙柱外的模板，使模板不位移，然而，在长期的施工中，我们总觉得以上两种方法却不尽人意，前者事实上人为地产生了两道水平施工缝，显然违反了一道施工缝的规定。后一种方法，在施焊中往往使纵向钢筋产生受热和冷却作用，冬期施工时，假如解决不好，纵向钢筋将产生淬火的后果，改变了受力根据的力学性能。 有效方法是：在留设施工缝的部位，垂直埋置几根直径12mm的短筋，并使其在混凝土的上表面露头，当进行平面位置复核时，在楼（地）面上弹出墙柱子的轴线和外轮廓线，然后在埋置短筋的露头部位焊接水平短筋，使其端点恰好与轮廓线平齐，借以支顶周边的模板，所需材料可以运用零星钢筋，现场施焊必须认真，保证支撑钢筋焊接牢固。八、安全保证措施（一）以人为本，安全至上为了保证施工生产的顺利进行，成立经理部安全生产领导组，负责领导本项目的安全生产，建立各部门、工种、岗位安全生产责任制，签订安全生产责任书，按照安全检查评分标准监督检查施工现场各部分，各工种的贯彻执行情况。对于施工方案中的重要过程，实行24监护，严格按操作规程执行。（二）建立建全各项安全管理规章制度1、制定各级、各部门安全生产责任制，责任到人，层层签定。 2、制定安全教育制度，拟定每周一为安全教育活动日。 3、建立安全检查制度，并按季节施工的特点制定对现场生产设施和防洪、防寒、防火及新技术、新工艺、新设备投产前的安全检查制度。4、建立班前安全活动制度，使每个人都树立遵章守纪光荣，违章违纪可耻的思想观念，做到我在岗位不违章，在我身边无事故。 （三）作好“三保”、“三防”工作1、进入施工现场的一切人员必须戴安全帽。2、高空作业人员必须系好安全带。3、电力工作人员必须穿高压绝缘鞋。4、施工现场易燃易爆地点必须配备消防器材，保证现场无明火。同时加强压力容器的管理，防止火灾和爆炸事故的发生。5、做好雨季防洪工作，防止水灾浸害。6、做好食物中毒的防止工作。（四）做好机械设备的管理工作1、施工现场各种机械设备必须制定安全操作规程，并指定专人负责，操作人员必须持证上岗，做到严格执行操作规程，做好设备平常保养的记录和维修，使机械设备在良好状态下工作。2、机械设备的安装必须稳固，并设有可靠的接零保护，做到一机一闸一保护。3、木工机械的传动部分必须设有安全防护装置。4、各种刹车制动部分必须灵敏可靠。（五）加强“四口”防护 1、梯口必须设不低于1.1米的防护栏，并设立防护网，如不设网，必须在中间加设一道栏杆。2、有预留口必须随时防护。3、对于施工层的临边必须采用全封闭防护。4、上、下走道及楼梯两侧，必须搭两道防护栏杆。
