繁花中心土方施工方案.doc

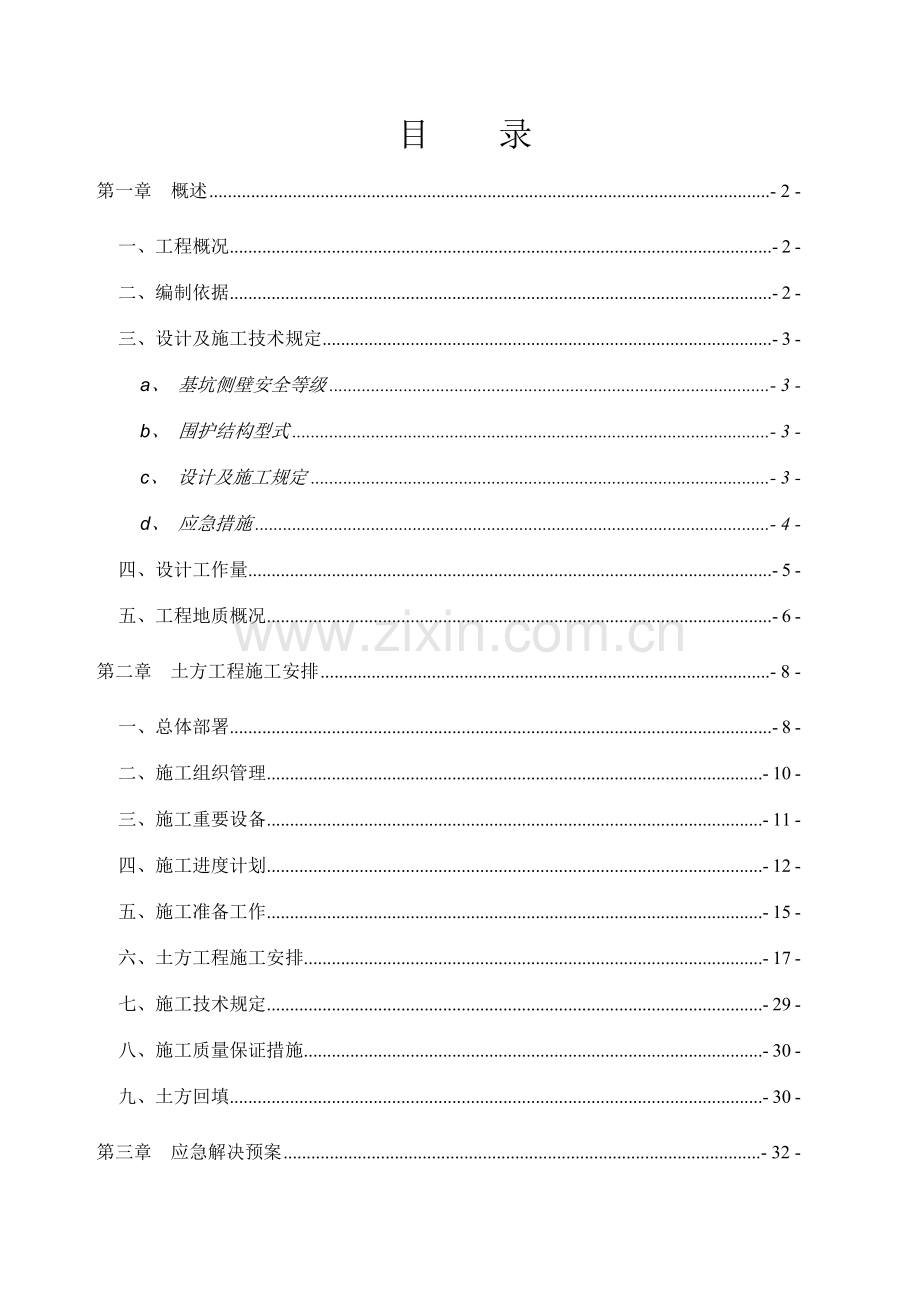

目 录第一章概述- 2 -一、工程概况- 2 -二、编制依据- 2 -三、设计及施工技术规定- 3 -a、 基坑侧壁安全等级- 3 -b、 围护结构型式- 3 -c、 设计及施工规定- 3 -d、 应急措施- 4 -四、设计工作量- 5 -五、工程地质概况- 6 -第二章土方工程施工安排- 8 -一、总体部署- 8 -二、施工组织管理- 10 -三、施工重要设备- 11 -四、施工进度计划- 12 -五、施工准备工作- 15 -六、土方工程施工安排- 17 -七、施工技术规定- 29 -八、施工质量保证措施- 30 -九、土方回填- 30 -第三章应急解决预案- 32 -一、险情解决原则与规定- 32 -二、应急小组机构设立与解决程序- 32 -三、安全生产应急预案- 34 -四、基坑施工安全预案- 37 -第四章安全生产、文明施工及环境保护措施- 41 -一、安全施工管理措施- 41 -二、文明施工管理措施- 44 -三、防汛、防台施工管理措施- 45 -四、环境保护管理措施- 46 -第一章概述一、工程概况工程名称：苏地2023-B-57地块商业办公楼项目工程地点：苏州市相城区阳澄湖路以南、人民路以西。建设单位：苏州市四城房产置业有限公司管理单位：苏州市相融建设工程有限公司勘察单位：苏州市建筑勘察院有限责任公司设计单位：苏州市建筑设计研究院有限责任公司基坑围护设计单位：江苏苏州地质工程勘察院监理单位：苏州相城建设监理有限公司施工单位：江苏盐城二建集团有限公司苏州市四城房产置业有限公司开发建设的苏地2023-B-57地块商业办公楼项目（繁花中心）位于苏州市相城区阳澄湖路以南、人民路以西。拟建工程涉及5幢1819层的高层塔楼及4层裙房，全区内设二层地下室。基坑开挖深度一般为9.10m，承台位置开挖深度为10.00m，高层塔楼核心筒位置开挖深度为10.70m，电梯井部分开挖深度16.0m，总挖土方量约为60万立方。基坑围护方式采用钻孔灌注桩挡土+三轴搅拌桩止水帷幕+斜拉锚桩支撑的围护结构。本工程0.000相称于绝对标高+3.900m(1985国家高程基准)，占地面积69354m2，总建筑面积约为314604m2，其中地下室面积约为113976m2。二、编制依据1、苏地2023-B-57地块商业办公楼项目设计施工图纸（2023年11月25日版）；2、苏州市建筑勘察院有限责任公司提供的本项目岩土工程具体勘察报告（勘察编号K10015）。3、2023年1月13日经专家认证批准的苏地2023-B-57地块商业办公楼项目基坑围护工程专项施工方案；4、建筑施工土石方工程安全技术规范（JGJT180-2023）；5、建筑地基基础工程施工质量验收规范（GB50202-2023）；6、建筑工程施工质量验收统一标准（GB50300-2023）；7、建筑边坡工程技术规范（GB50330-2023）；8、建筑基坑支护技术规程（JGJ120-1999）；9、工程建设标准强制性条文房屋建筑部分（2023年版）；10、施工现场机械设备检查技术规程（JGJ160-2023）；11、建筑施工计算手册，江正荣编著，中国建筑工业出版社，2023年版；12、江苏省有关地基基础及土方工程的规范及规程；13、本工程施工特点、周边环境以及我公司数年来周边地区施工类似土方工程的经验。三、设计及施工技术规定a、 基坑侧壁安全等级 根据周边环境、基坑挖深和地质情况，基坑侧壁安全等级按照一级考虑。b、 围护结构型式 本工程采用钻孔灌注桩+斜拉锚+三轴搅拌桩止水帷幕的围护形式。c、 设计及施工规定1、 放坡开挖施工规定：11、基坑放坡开挖施工应按设计规定自上而下分段分层进行，每层高度不宜超过2.0m，每段长度不超过20m。在机械开挖后，应辅以人工修整坡面，坡面平整度的允许偏差宜为20mm，在坡面喷射混凝土支护前，应清除坡面虚土。12、放坡开挖宜按下列顺序进行: (1) 应按设计规定开挖工作面,修整边坡,埋设喷射混凝土厚度控制标志; (2) 打设坡面挂网钢筋，喷射第一层混凝土； (3) 捆绑钢筋网，喷射第二层混凝土； (4) 设立坡顶、坡面和坡脚的排水系统。2、 基坑土方开挖规定：土方开挖须遵循以下原则：（1）土方开挖前施工单位应编制具体的土方开挖专项施工方案，并取得建设单位和监理单位的认可后方可实行。（2）土方开挖应结合施工缝严格实行分层分段、限时支护原则，将基坑开挖导致的周边设施的变形控制在允许的范围内。（3）基坑坡顶地面堆载不超过20kPa，允许车辆在基坑西侧及南侧行走，距基坑边的距离不应小于2.0m；周边严禁超荷堆载。（4）出土坡道宜铺设路基箱以扩散压力，或碾压加固解决。（5）坑底2030cm厚的基土，用人工挖除整平，并防止坑底土扰动，开挖到位后及时施工砼垫层，随挖随浇，即垫层必须在见底后24小时内浇筑完毕。基坑坑底最大暴露面积不得大于300 m2。（6）在基坑开挖过程中，施工单位应采用有效措施，保证边坡及动态土坡的稳定性，施工单位应严格按照土方开挖施工方案进行，基坑内部临时坡体不宜大于1：2，且在土方开挖过程中挖土高差不宜大于2m，慎防土体的局部坍塌导致现场人员损伤和机械的损坏等工程事故。开挖时应避免对基底土的扰动而减少其强度，宜先机械开挖至设计底标高以上一定厚度，再人工开挖至设计标高。（7）基坑内所有的深坑开挖必须待普遍垫层形成并达成设计强度规定后，方可进行深坑开挖。（8）地面还应增设截水沟和集水井，及时排除雨水及地面流水。（9）塔吊宜采用桩基础，如采用天然基础，施工前应验算其对支护结构的影响。 （10）充足考虑到雨季施工对基坑产生的不利影响，雨天不得进行挖土作业，并规定施工单位作好相关的组织与准备，保证基坑在施工过程中的安全。（11）施工期间应关注周边道路位移变化，严禁使其遭到破坏。3、 其它规定（1）施工顺序：分区、分层、分段施工。（2）坑中坑按照结构设计图纸规定垂直或放坡开挖。开挖后及时做砖砌膜，防止边坡暴露过长（不超过24小时），否则应进行挂网喷射混凝土以保护边坡稳定。（3）超挖部分采用素砼或砂石回填，压实系数不小于0.94。当超挖深度300mm时，采用C15素砼垫层回填至设计标高；如超挖部分深度300mm，则采用砂石回填至设计标高。d、 应急措施根据基坑特点，在土方开挖期间基坑也许出现一些险情，涉及基坑变形过大，坑底隆起，地下水位变化等，施工单位应配备各种应急材料设备，包含不限于以下应急措施：1、施工单位应根据本基坑特点，制定具体的应急预案。2、施工单位应根据基坑监测情况作好应急措施的材料准备。3、地面出现裂缝，注入水泥砂浆，防止地表水渗入增长坑壁压力、软化土体，裂缝周边地面用水泥砂浆抹平，并增设测点加强监测工作。4、支护结构发生较大变形时，可采用在坑外卸载、被动区反压加固等措施。5、基坑边坡回填土较深区域，施工时假如出现位移较大情况，及时采用木桩或钢管进行加固，防止土体垮塌。6、当基坑开挖过程中坑底出现涌水时，增长轻型井点降水；局部深坑开挖前发现降水未达成设计标高时，增长轻型井点降水。7、雨季施工：及时跟踪天气情况，在暴雨来临之前，检查坑内、坑外排水系统，备好排水设备，安排专人进行抽水，保证坑内不积水。8、必须储备一定的草袋、钢管、圆木、水泥、水玻璃、注浆设备等抢险物资，并组织预备抢险队。为防止基坑开挖后出现事故能及时撤离现场并启动应急预案，基坑开挖过程中及开挖后，基坑周边应设立至少二个垂直通道：现场应有一定的应急物资及机械器具。四、设计工作量本工程场地标高按1.75m计算，地下室位置开挖深度(含垫层)为9.40m，承台位置深度为10.30m，主楼(塔楼)区域开挖深度为11.10m。在本基坑围护设计中，按建筑物的外墙外扩1.0m考虑，地下室基坑东西长约127.10m，南北向长度约484.20m，基坑围护周长约1167.60m，基坑开挖面积57914m2。按此设计计算，土方设计开挖量约为589347 m3，考虑到外围的部分区域存在放坡工作量，以及场地标高的不平整度，本工程基坑开挖土方总量超过60万m3。本工程土方开挖工作量分区计算登记表如下：区域面积自然地面标高开挖底标高开挖深度开挖方量（M3）地下室承台区39785-1.750 -11.750 10.000 397850.000 主楼筏板区A-核心筒7838-1.750 -12.450 10.700 83866.600 主楼筏板区B7817-1.750 -11.750 10.000 78170.000 主楼区域集水坑473-1.750 -13.050 11.300 5344.900 主楼区域电梯井A231-1.750 -17.750 16.000 3696.000 主楼区域电梯井B603-1.750 -16.250 14.500 8743.500 外墙外扩1米1167.6-1.750 -11.750 10.000 11676.000 合计57914589347.000 五、工程地质概况 在本工程土方开挖深度范围内，根据工程地质勘察报告揭示，地层的土层分布如下：层序土层名称层面标高层厚土层描述分布范围1-1淤泥质填土1.22.560.53.2深灰灰黑色，流塑，干强度中档，韧性低，具有机质及腐植质，略有臭味，为近期冲积形成，工程性能极差。场地东南部及中部明河浜处1-2素填土-0.884.060.405.20灰褐、灰黄色，软塑，性质欠均匀，干强度中档，含较多植物根茎及碎石杂物，堆积时间大于5年，工程性能差。分布广泛,在水塘、暗塘处缺失1-3淤泥-2.61.320.44.0灰黑色，流塑，性质欠均匀，具有机质及腐植质，有臭味，工程性能极差。分布于水塘、暗塘处2粘土-2.11.820.33.8灰绿黄褐色，可塑，较均匀，干强度高，韧性高，含铁锰结核及灰色条纹，工程性能较好。分布广泛，水塘、暗塘处缺失3粉质粘土-3.8-1.852.88.0灰黄黄灰、灰色，软塑可塑，性质欠均匀，干强度中档，韧性中档，工程性能一般。均有分布4粉土-5.33-10.220.54.6灰色，很湿，稍密中密，干强度低，韧性低，性质不均，工程性能一般。分布广泛，局部缺失5粉质粘土-7.31-11.728.018.5灰色，软塑，局部流塑，干强度中档，韧性中档偏低，局部夹薄层状粉土，性质欠均匀，工程性能一般偏差。均有分布5-1粉土-10.9-14.50.94.6灰色，很湿，中密，干强度低，韧性低，性质不均匀，工程性能一般。以透镜体形式分布于第5层粉质粘土层中6粉土-17.34-20.941.24.5暗绿灰黄色，可塑硬塑，干强度中高，韧性中高，工程性能较好。南部分布广泛，北部局部分布7-1粉质粘土夹粉土-20.1-26.121.36.8灰绿灰黄，可塑，干强度中高，韧性中高，局部夹粉土，呈中密状态，性质不均匀，工程性能较好。南部均有分布，北部局部分布7-2粉质粘土-23.82-29.141.310.3浅灰黄灰色，软塑可塑，局部夹粉土，性质欠均匀，干强度中档，韧性中档中档偏低，工程性能一般。北部分布，南部缺失8粉质粘土夹粉土-25.3-29.630.907.50灰黄色，可塑，干强度中高，韧性中高，局部夹粉土、粉砂，呈中密状态，性质不均匀，工程性能较好。南部均有分布，北部局部分布8-1粉土、粉砂-26.39-29.691.306.10灰黄色，饱和，中密，干强度低，韧性低，含云母片及贝类殘骸，性质不均匀，工程性能较好。以透镜体形式分布于第8层粉质粘土层中本工程场地地形地貌条件单一，无不良地质作用，场地现为空地，场地内原有二条小河及遍布场地的大小不一的水塘，已进行了回填，场地自然地面原始相对标高一般为-1.750m。第二章土方工程施工安排本工程基坑采用钻孔灌注桩挡土+三轴搅拌桩止水+斜拉锚反力支护的围护方式，基坑周长为1170m，围护面积57494.3m2，东西宽127.1m，南北长484.2m。在基坑围护外四周采用卸载挖土放坡，其中西面及南面卸载放坡至-1.75m标高(相对标高，以下同)，东面及北面卸载放坡至-3.75m，并采用二级卸载放坡。本工程场地原始整平标高为-1.750m，地下室筏板面标高-10.15m，板厚600mm，开挖底标高（含垫层）为-10.850m；承台高度为1500mm，开挖到承台底标高（含垫层）为-11.750m；主楼区域筏板厚2200mm，和外墙连接一跨筏板厚度1500mm，开挖底标高（含垫层）为-11.750m、-12.450；主楼区域集水坑基础底板标高为-11.450m，开挖底标高（含垫层）为-13.050m；主楼区域电梯井基础底板顶标高-13.950m，-15.450m，开挖底标高（含垫层）为-16.250、-17.750m。基坑开挖深度为10m13.15m，其中，塔楼区域电梯井超挖3.8米、5.3米。土方开挖总量超过60万m3。本工程基坑采用岛式明挖顺作法施工，土方开挖贯彻“先撑后挖、分层分时分段开挖，严禁超挖、限时支护”的原则，将基坑开挖导致的对周边设施的变形控制在允许的范围内。基坑土方开挖前至少15天采用深井井管对基坑土体进行降水，水位必须降至挖土面以下0.51.0m。现场自然地面原始整平标高约为-1.75m，经前期清淤及工程桩施工期间整平，现有场地地面标高呈西高东低，以场地中间原有南北向道路为界，西侧场地标高约为-1.750m-2.500m，东侧场地标高约为-3.000m-4.000m。一、总体部署（一）总体施工目的1、工程质量：保证土方工程施工质量符合设计和有关规范规定，土方施工期间基坑围护监测各项指标满足设计和规范规定。2、工期目的：保证在协议规定的工期范围内准时完毕，满足制定的项目地下室工程施工节点计划规定。3、安全生产、文明施工，做到安全生产无工伤事故，施工环境得到保证。（二） 总体施工流程钢绞线回收竣工退场防水层防水保护层筏板、底板、承台、地梁施工地下室主体结构施工基坑回填前期准备围护钻孔灌注桩施工降水井施工塔吊安装三轴搅拌桩止水帷幕施工高压旋喷桩施工土方开挖第一道斜拉锚施工基坑监测垫层浇筑基底人工清槽中间层斜锚桩施工桩间挂网喷浆围护钻孔灌注桩养护及破桩头冠梁施工第一道斜拉锚张拉锁定土钉护坡、排水沟降水运营管井预降水工程桩破桩头砖胎膜施工电梯井、集水坑超深开挖（三） 土方工程总体原则1、挖土应遵循先撑后挖的原则，且支护结构达成设计强度的80%后，方可开挖土方。2、土方开挖应结合施工缝分区分层分段进行，严禁一次开挖到位或超挖；3、在支护结构外侧严禁超荷集中堆放物资，基坑坡顶地面堆载不得超过20KPa。基坑西侧及南侧允许车辆行走，距基坑边不得少于2米。4、挖土机械不得直接碾压基坑围护结构，如需在围护结构上运作，必须覆土高于支撑顶300mm且铺走道板。5、挖土时开挖面高差控制在2m以内，分段、分层抽条式开挖，边挖边退。6、土方开挖时应避免扰动坑底原始土体。坑底30cm厚基土需人工挖除整平，防止坑底扰动。开挖到位后立即浇筑垫层，随挖随浇筑，垫层必须在见底24小时内浇筑完毕，基坑底最大暴露面积不大于300平方米，垫层浇至围护边与围护结构相连，应在坑底砼垫层完毕后，再开挖电梯井、集水井局部落深处的土体。7、 基坑内部临时坡体坡度不大于1:2，出土坡道应铺设基箱以扩散压力，或碾压加固；8、 土方开挖期间应加强对围护结构以及周边环境的动态监测，发现险情立即解决。二、施工组织管理1、 管理及施工人员配备针对本工程项目的实际情况，为保证施工组织方案的顺利实行，树立良好的形象，将选派素质好的职工队伍，加大施工管理人员和配备，具体人员配备如下表：施工岗位人员配备表岗 位人 员职 责备注项目经理2工程全面负责含正副经理技术负责1工程施工技术质量负责安全员1安全、周边关系协调施工员2施工安排、现场调度指挥质量员2施工工序质量检查、报验测量人员2负责测量放样，开挖标高引测资料员1负责施工资料的收集整理、送样材料员1负责材料的采购及验收送检机械操作工24操作挖土机、土方车水电工3施工现场用水、用电管理场地保洁8施工场地、车辆及道路的保洁后勤服务8负责后勤生活人口保障合计552、施工组织管理体系(见图)项目负责人：刘志海项目副经理：张春雷项目工程师：余长标综合管理员：陈昌礼资料员：陈柏材料员：孙昌杰安全员：王礼东测量员：张金全质量员：孙仁香施工员：郑步忠挖机指挥场地勤杂车辆冲洗后勤服务车辆调度道路保洁土方车辆试块制作全 体 施 工 人 员三、施工重要设备根据设计工作量，现场施工条件以及工期规定，将组织如下重要设备：土方开挖工程施工机械一览表序号设备名称型号数量备注1挖土机30010台斗容1.6m32挖土机2005台斗容1.0m33挖土机1005台斗容0.8m34挖土机406台斗容0.4m35挖土机CAT330加长臂3台斗容1.0m3,挖11m6运土车20吨60辆根据实际需要调整7加油车5吨1辆8洒水车10吨2辆环卫协调9路基箱1m6m200块施工人员配备：土方开挖施工人员计划表序号工种人员数量职责1现场指挥、对外协调4人负责现场指挥，与相关部门关系的协调2装土点机械指挥4人指挥装土点倒车和挖土机作业3卸土点机械指挥4人指挥卸土点倒车和卸点机械作业4挖土机械驾驶员15人挖土机操作5运土车驾驶员60人运土车驾驶6机修工5人机械维修四、施工进度计划1、土方分层开挖施工进度计划表：挖土阶段开挖深度(m)挖土方量(m3)单机工效拟投入设备日均挖方量(m3/d)挖土时间(天)备注（M3/台天）(挖土机)第一层土2.716202360015900018.0 含放坡第二层土212023060015900013.3 第三层土1.59000050015750012.0 第四层土1.59000050015750012.0 第五层土212023040015600020.0 一同出土第六层土0.3180002505125014.4 深坑土方500030039005.6 合计10605000095.3 注：以上工期是根据土方总量和单机挖土工效直接计算而来，未考虑施工期间的暂停、中断、降效和穿插施工等因素。具体的施工工期将根据现场实际情况拟定。2、土方分区开挖施工进度计划表：根据施工流水分段图和各施工区段面积及挖土深度，可以得出各施工工段的土方量，结合已制定的地下室工程施工进度计划中土方开挖起止日期，可算出各区的出土计划。序号分区工段土方方量(M3)出土开始日期出土结束日期工期(天)每日出土量(M3/天)每周出土量(M3/周)11a342002023年5月20日2023年6月20日30 1140.00 7980.00 2b245002023年5月20日2023年6月15日25 980.00 6860.00 3c243002023年6月1日2023年6月25日24 1012.50 7087.50 4d221002023年6月1日2023年6月20日19 1163.16 8142.11 5e274002023年6月5日2023年6月30日25 1096.00 7672.00 62a326002023年6月10日2023年7月10日30 1086.67 7606.67 7b377002023年6月20日2023年7月25日35 1077.14 7540.00 83a150002023年8月25日2023年9月15日20 750.00 5250.00 9b215502023年8月25日2023年9月15日20 1077.50 7542.50 10c211502023年8月20日2023年9月10日20 1057.50 7402.50 11d275302023年9月1日2023年9月30日29 949.31 6645.17 12e232002023年8月20日2023年9月15日25 928.00 6496.00 13f189002023年8月30日2023年9月20日20 945.00 6615.00 14g315002023年8月20日2023年9月20日30 1050.00 7350.00 154a147002023年8月5日2023年8月20日15 980.00 6860.00 16b206002023年8月5日2023年8月25日20 1030.00 7210.00 17c198502023年8月1日2023年8月20日19 1044.74 7313.16 18d158002023年8月10日2023年8月25日15 1053.33 7373.33 19e196002023年8月10日2023年8月30日20 980.00 6860.00 20f192002023年8月1日2023年8月20日19 1010.53 7073.68 215a416702023年7月1日2023年8月10日39 1068.46 7479.23 22b300002023年7月1日2023年7月31日30 1000.00 7000.00 23c255702023年7月1日2023年7月25日24 1065.42 7457.92 则根据上表中各区段土方开挖工期及每周出土方量，可以算出每周总计出土方量，根据计算结果，绘制成“时间-每周出土方量”折线图，如下所示：土方工程及配套穿插施工的其他工序施工进度详见“地下室工程施工节点计划”，其他相关工序施工时间安排如下：在工程桩施工后期可开始高压旋喷桩施工。在围护桩施工中旬，主塔楼高压旋喷桩施工结束后可进行深井井点的施工，由于其成孔直径规定达成800，可采用钻孔桩机进行施工；各区域施工工期安排时间10天。在所有工程桩施工结束后，可对现有场地地面进行整平，并可提前挖除第一层土层，将地块西半部分地面标高降到-3.00左右。并沿围护桩位置在地块四周进行开挖，规定开挖作业面达成10m以供斜拉锚桩机施工。在围护工程施工中期，可随钻孔灌注桩进度进行边坡解决，并开挖露出围护钻孔桩的超灌桩头，先进行桩头浮浆的凿除工作。在桩头浮浆凿除后进行第一道斜拉锚的施工，每个施工区域安排施工工期时间10天。在第一道斜拉锚的旋喷及绞索安放工作结束后，进行冠梁的施工；冠梁的养护期28天，在此期间进行降水工作，待冠梁强度达成后加载第一道斜拉锚的预应力，同时进行东侧放坡坡面的施工。在冠梁的养护期结束，进行第二层土的开挖，同时施工第二道斜拉锚。挖土作业的分层深度要符合斜拉锚的施工规定，斜拉锚的施工进度要满足土方开挖进度的规定。第二道以下（含第二道）的斜拉锚施工时，在此期间进行的土方开挖作业，先沿围护墙体位置，清出6米宽度的斜拉锚的施工作业面（一般为10m）；在斜拉锚的施工期间，进行基坑中部的土方开挖工作。土方开挖的分层时间，要满足斜拉锚的养护时间规定。在土方开挖和中间层斜拉锚施工过程中，同时穿插进行围护灌注桩桩间土体的挂网喷浆工作。五、施工准备工作本项目土方工程具有工作量大、地块超长、开挖超深、工期长、且紧靠人民路等交通主干道等特点，因此从施工前的设计交底、图纸会审、施工组织优化和施工方案制定，到施工准备时的周边管线摸排、设备和人员调度、应急物资储备，到施工过程中的严格规定、精心管理、密切巡视和监测都至关重要。在基坑土方开挖前，必须从技术、生产、现场、机械、人员各方面做好施工准备。1、 技术准备检查图纸和资料是否齐全，核对平面尺寸和坑底标高，会审图纸，检查图纸互相间有无错误或矛盾，审查地基解决和基础设计；掌握设计内容和各项技术规定，了解工程规模、结构形式、特点、工程体量和质量规定；熟悉土层地质、水文勘察资料；搞清楚地下构筑物、基础平面和周边地下设施管线的关系；认真研究制定好开挖程序，编制科学合理的土方开挖专项施工方案，明确各专业工序间的配合关系、施工工期规定，并向各级施工人员进行层层技术和安全交底。根据给定的项目基坑点坐标和高层，按建筑物总平面规定，引测到现场，在施工区域设立测量控制网，涉及测量控制点、控制基线、轴线、高层控制网等。在正式开始围护工程施工之前，根据业主提供的周边地下综合管线图，组织专人对现场实际管线情况进行全面摸排和证实，务必全面对的的掌握周边所有管线的走向、距围护桩的距离、管线埋深等所有数据。根据摸排证实的结果，有针对性地制定保护性措施和应急预案，在施工过程中进行重点监控。2、 施工场地准备查勘施工现场，熟悉周边环境，摸清工程场地情况，收集施工需要的各项资料，涉及施工场地地形、地貌、地质水文、河流、气象、运送道路、临近建筑物、地下基础、管线、供水、供电、土方外运路线和弃土点等。完毕场地平整、场内浮土、建筑垃圾、地面与地下障碍物的清除。根据施工方案，铺设临时施工道路，满足土方开挖机械和外运机械施工作业规定。在施工区域内设立临时性或永久性排水沟和集水坑，将地表水或雨水汇集到集水坑内，再用水泵排走。3、 人员与物资准备根据工程体量和施工安排，做好设备调配，对进场挖土、运送车辆及各种辅助设备进行检查、维修、试运转，合格后就位；准备好施工过程中也许需要的材料，按施工总平面布置图进行堆放。组织并配备土方工程施工所需的各专业技术、管理和作业人员，安排好作业班次。做好柴油储备和应急供应，以满足土方开挖期间场内众多挖土及运土机械的需求。4、 其他工序/工种配合准备基坑开挖前，与业主委托的第三方专业监测单位进行提前沟通，做好各类监测点的设立、标示和保护，并做好各监测点初始值的测定记录。在土方开挖之前，需完毕围护结构中的三轴搅拌桩止水帷幕、钻孔灌注桩、塔楼区域高压旋喷桩、深井降水工作等前期准备工作。在土方开挖前至少15天开始启动降水群井的预降水，以验证三轴搅拌桩止水帷幕的实际效果。待证实止水帷幕的可靠性后，开始正式降水。场内施工区域降水至开挖面以下0.51.0m，方可进行土方开挖。明确弃土点位置和土方外运路线，完毕有关渣土处置申报等报批手续，办理好夜间施工许可证手续。组织工程所在地警署、交巡警、路政、市容、环卫等管理部门召开土方工程专题协调会议，走访项目所在街道居委会，听取各方意见，完善施工组织安排，保证施工顺利进行。此外，在土方工程开始施工前，将与煤气、电力、交通、自来水等部门取得联系，具体告知基坑土方开挖施工要点。并在相关部门的指导下，制定专项的应急预案，储备充足的应急物资，在碰到管线紧急情况下，第一时间报告有关部门请求其派人抢修。六、土方工程施工安排1、 总体施工安排在总体流程上，拟定从南北两侧开挖并向中间部位推动的原则。该总体流程的优点在于：第一，将南北向长达500米的超长基坑分解为南北两个稍小基坑，在土方开挖的初期，一定限度上克服了基坑的长边效应；第二，从两端同时开挖可提高土方开挖的进度，从而可进一步优化项目整体工期，有助于南北主塔楼及东南角售楼中心提前施工；第三，符合基坑围护设计单位在西侧中部预留的出土通道，保证基坑围护体系的结构可靠性。出土口的设立。受场地条件限制，基坑东侧人民路和北侧阳澄湖西路皆为城市重要干道，不宜直接设立车辆出入口。而基坑南侧新建道路上设立出土口对于“从南北两侧向中间开挖”的施工顺序意义不大。因此，本工程土方开挖计划在西侧新建道路上设出土口，土方车从基坑内通过出土口经西侧新建道路后再分别从东侧人民路和北侧阳澄湖西路工地大门进行土方外运。在土方分区开挖方面，为控制单个挖土分区面积不宜过大，将结合底板后浇带将整个场地分为7个区域，具体划分详见土方开挖分区图。在土方分层开挖方面，考虑到土方开挖和斜拉锚之间的穿插施工，以及设计提出的每层挖土厚度不超过2m的规定，将根据斜拉锚锚固端标高将整个基坑分为6层开挖，具体分层方法详见下文说明及挖土工况分析图。同时，在开挖到冠梁及斜拉锚所在的相应标高时先在基坑四周进行开槽，挖出宽约10m的操作面供冠梁及斜拉锚施工。根据土方分区、分层开挖，可将整个土方工程分为三个阶段：在第一阶段开挖第一、第二土层时，可结合基坑围护平面图在区西侧设一个出土口，同时在区西北角处设一个临时出土口。区的土方通过该区临时出土口直接从阳澄湖西路运出，而区、区和区的土方则可以通过场内临时坡道从区中部西侧主出土口外运。在第二阶段开挖至第三、第四、第五土层时，区的临时出土口已无意义，可以取消，仅保存场地西侧中间部位的区的主出土口，区、区、区、区的土方都通过场内临时坡道从区主出土口出土。在第三阶段基坑大面积人工开挖到底且垫层浇筑后，进行坑中坑的土方开挖。坑中坑区域工况较复杂，协调事项有砖模砌筑、垫层浇筑、桩基验收、坑中坑的加固、坑底排水沟布设等。本阶段开挖时场地内临时坡道及出土口都已取消，本阶段将以小挖机配合人工进行解决，开挖的土方采用长臂挖机或塔吊配合吊运出基坑。本工程土方开挖拟安排15台大中型挖土机及一台长臂挖机进行挖土装车外运，必要时将由工程塔吊进行配合出土。2、 土方分层开挖工况分析：根据设计提出的“每层开挖深度不超过2m”规定，同时为满足土方开挖过程中斜拉锚的穿插施工，因此根据各层斜拉锚锚固端标高将整个地下室土方工程分为以下几层进行分级放坡、逐层开挖，具体各土层厚度及土层开挖底标高如下图所示：第一层土方开挖：从自然地坪开挖至4.45m位置，含边坡放坡。从地勘报告中自然地面标高-1.75m计算，本层理论挖土厚度2.7m，超过设计“每层开挖深度不超过2m”的规定。但考虑到现场场地已通过清淤整平，实际场地标高在-2.0m-4.0m，基本可满足设计规定，并经适当整平后可满足第一道斜锚桩（标高-1.95m）和冠梁的直接施工。因此，第一道斜锚桩可在土方开挖前进行施工。第一层土方考虑直接开挖到标高-4.45m，比第二道斜拉锚锚固端标高-3.950m低0.5m，适合斜拉锚钻机第二道斜拉锚的施工作业。第二层土方开挖：至标高-6.45m位置，与第三道斜锚桩锚固端标高（-6.45m）相平。本层挖土厚度2米。本层土方开挖前，先在场地四周开挖出斜锚桩桩机工作面，供斜拉锚钻机进行第三道斜拉锚的施工。第三层土方开挖：至标高-7.95m位置，本层土方开挖不穿插斜锚桩施工，仅在控制每层挖土厚度不超过2m。本层挖土厚度1.5米；第四层土方开挖：至标高-9.45m位置，比第四道斜拉锚锚固端标高-8.950m低0.5m，适合斜拉锚钻机第四道斜拉锚的施工作业。本层挖土厚度1.5米。第五层土方开挖：至标高-11.450m位置，即设计坑底标高-11.75以上30cm位置。本层挖土厚度2米；第六层土方开挖：从标高-11.450m开挖至设计坑底标高处，涉及地梁、承台、筏板、局部集水坑等，但不涉及电梯井超挖部分。本土层采用人工扦土进行开挖，防止挖机超挖对坑底土层的扰动破坏。本土层开挖与垫层施工同时进行，以保证随挖随浇。待垫层施工完毕后再单独开挖电梯井超挖部分。鉴于电梯井超挖部分较深，考虑使用长臂挖机挖土、塔吊配合出土的方式进行施工。在该地块内临时坡道处，预应力斜拉锚的成孔及钢绞线张拉需与土方开挖密切配合。在每层土层开挖时，将一方面在土层四周挖出斜拉锚桩机工作面，斜拉锚桩机必须随时跟进施工。与此同时，挖掘机械将进行场地中间部位土方开挖。具体施工工况如图：3、基坑开挖平面布置4、临时边坡稳定性验算：在总体施工安排上，将地块分为5个分区。在分区交界处和土方开挖面处设立1:2临时坡道，可保证土方开挖的稳定性。其边坡稳定性验算过程如下：根据GB50330-2023中5.2.4条款，采用平面滑动法对边坡稳定性验算，其边坡稳定性系数Ks为： Ks=Vcostan+A*cVsin式中， 为岩土体的重度，(kN/m3)； 为边坡结构面AC的倾角，()； 为结构面的内摩擦角，()；c 为结构面的粘聚力，(KPa)；A为结构面AC的面积,(M2);V为岩体ABC的体积，(M3);假定每层挖土厚度按2.0米考虑，场地内临时边坡坡度设为1:2，即tan=1/2。结合本工程中土方开
