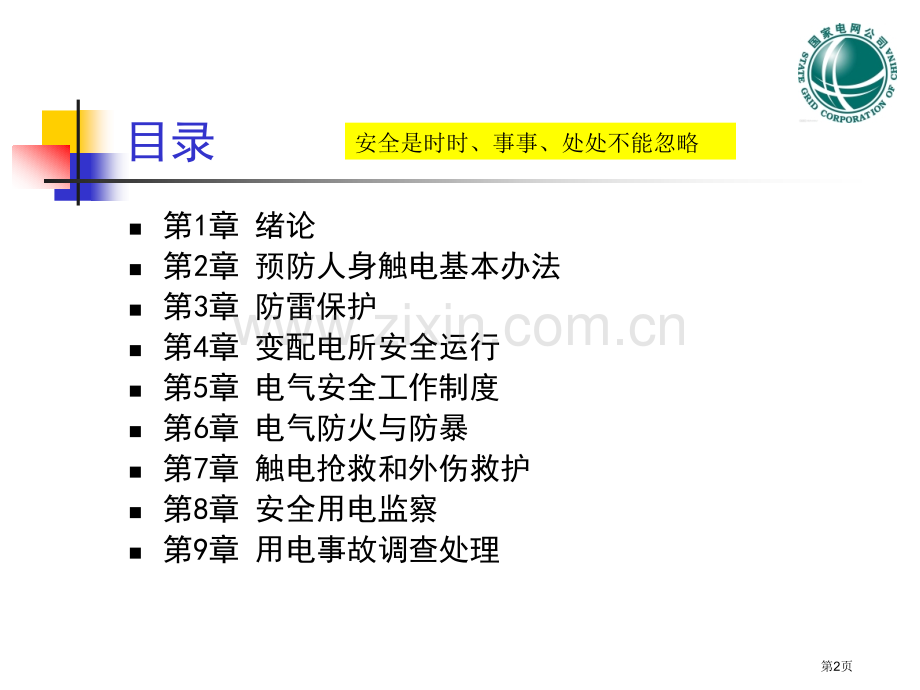

安全用电保定电力职业技术学院电气工程系保定电力职业技术学院第1页目录n第1章 绪论n第2章 预防人身触电基本办法n第3章 防雷保护n第4章 变配电所安全运行n第5章 电气安全工作制度n第6章 电气防火与防暴n第7章 触电抢救和外伤救护n第8章 安全用电监察n第9章 用电事故调查处理安全是时时、事事、处处不能忽略第2页第1章 绪论n电力是国家建设基础和人民生活主要物质基础。举例说明当前中国总发电量，及用电量发展趋势。n电在造福人类同时，对人及物也组成了很大潜在危险。比如：对电气设备安装、维修、使用不妥，或因为错误操作等原因，均可能造成触电事故、线路设备事故或遭受雷击、静电危害，电磁场危害及引发电气火灾和爆炸等事故。n安全用电包含人身安全和设备安全两方面。第3页安全事故n1、缺乏电气常识事故某村一老汉在街上行走时，看到路边有一根电线，一头落在地上，一头挂在电线杆上，便好奇地上前用手捡电线，当即触电，经抢救无效死亡。原因分析：1）老汉毫无常识是造成事故主要原因；2）该村电工不及时更换线路，不安装漏电保护开关，埋下了隐患；第4页n2、电气安装不符合要求某青年农民买来一台风扇，插上电源试运转。当手碰及风扇底座时，惨叫一声倒地，并将风扇从桌上带下来，压在身上，造成触电死亡。原因分析：1）电源相线误接在三孔插座保护接零端子上，从而使外壳带有220V电压；2）且未安装漏电保护器。第5页n3、违反操作规程或要求事故某水泥厂检修工甲正在维修孰料提升机，操作工乙午饭回来清扫清洁，不问检修情况，便按动电钮清料，致使正在检修甲被提升机挤死。原因分析：1）交接不清，管理混乱；2）劳动纪律松懈，违反安全要求，开关处未悬挂“禁止合闸”标示牌。第6页几个易犯错误人n新来咋到新工人n好奇爱动青年人n变换工种离行人n力不从心老年人n急于求成糊涂人n因循守旧固执人n手忙脚乱急性人n心存侥幸麻痹人n不懂规程盲目人n吊儿郎当马虎人n情绪波动心烦人n受了委屈生气人n遇有难事忧愁人n冒莽撞失莽撞人n满不在意粗心人n凑凑合合懒惰人第7页n-中国发电量（单位：亿千瓦时）n资料起源：国家统计局第8页n月发电量及增加统计图第9页第10页1.1 安全用电意义1、电力系统是由发电厂、电力网和用户组成统一体。（见文档说明）2、人们在用电同时，会碰到电气安全问题。常见电气事故有：1、触电事故；2、雷击；3、静电危害；4、电磁场危害；5、电气火灾和爆炸等。安全第一 预防为主第11页n全国农村每年触电死亡人数均在千人左右；n工业和城市居民触电死亡人数约为农村15。n低压死亡占触电死亡人数80。n结论：1、缺乏安全知识人事故多；2、低压触电事故多。第12页n巴西停电.11.10位于巴西和巴拉圭交界处伊泰普水电站共有20台发电机组，装机容量140亿千瓦，是当前全球仅次于三峡水电站第二大水力发电站。为巴西20%电力供给，向巴拉圭电力供给超出90%。第13页1.2电气安全基础知识n1.2.1电对人体伤害种类当人体发生触电时，电流会对人体造成程度不一样伤害，普通能够分为：（1）电击（2）电伤第14页1.2.1.1电击及其分类n电击：电击是指电流经过人体时，所造成内部伤害，它会破坏人心脏、呼吸系统及神经系统正常工作，甚至生命。直接电击：间接电击：第15页直接电击、间接电击n电击症状：刺痛、灼热感、痉挛、昏迷、心室颤动或停跳、呼吸困难或停顿。n直接电击：定义：指人体直接触及正常运行带电体所发生电击。条件：人误触相线、闸刀或其它设备带电部分。n间接电击：定义：是指电气设备发生故障时，人体触及意外带电部分所发生电击。条件：大风挂断架空线路或接户线后，断线搭在金属物；电机设备外壳带电；第16页触目惊心！警钟长鸣！第17页电击图片皆认为鉴n惊险！布电网电野兔却把人电伤第18页1.2.1.2电伤及其分类n电伤：定义：是指由电流热效应、化学效应或机械效应对人体（外表）造成伤害。经常与电击同时发生。n分类：1）电弧烧伤:多由电流效应引发，发生在误操作或过分靠近高压带电体。2）电烙印：3）皮肤金属化：因为电弧使周围金属融化，蒸发并飞溅到皮肤表层而引发，令皮肤变得粗糙坚硬并呈特殊颜色（多为青黑或褐红色）。过一段时间后会自行脱落。第19页电伤图片第20页1.2.2电对人体伤害程度影响原因n1、电流大小n2、作用时间n3、电流路径n4、电流频率n5、电压大小n6、人体电阻第21页n1、经过人体电流1）感知电流：引发人感觉（如麻、刺、痛）但无有害生理反应最小电流。1mA2）摆脱电流：人触电后能自主摆脱电源最大电流。10mA3）致命电流：指较短时间内会危及生命电流成为致命电流。通常是指导起心室颤动电流。普通认为50mA。正常情况下心脏有节奏收缩与扩张。当电流经过心脏时，原有正常节奏被破坏，可能引发每分钟数百次“颤动”，此时便易引发心力衰竭、血液循环终止、大脑缺氧而造成死亡。第22页n2、电流经过人体时间1）电流作用时间越长，电流在心脏间歇期内经过心脏可能性越大，因而引发心室颤动可能性越大；2）通电时间越长，对人体组织破越严重，电流热效应和化学效应将会使人出汗和组织炭化。3）通电时间越长，体内积累能量越多，引发心室颤动所需电流越小。总之，时间越短越好，当然，不触电更加好了!第23页n3、电流经过人体路径（见书）1）流过心脏：心室颤动，较大电流还会使心脏停顿跳动，这二者都会使血液循环中止而造成死亡。2）流过中枢神经系统：会引发其强烈失调而造成死亡。3）从左手到前胸：心、肺、脊髓等4）从右手到脚：较轻，但会因痉挛而摔伤。5）脚到脚：二次伤害。第24页n4、电流频率3060Hz最危险！n5、电压高低n6、人体电阻人体电阻普通为1500第25页上次课小结电对人体伤害影响原因1、电流大小；2、作用时间；3、电流路径；4、频率大小；5、电压大小；6、人体电阻；直接电击间接电击电弧烧伤电烙印皮肤金属化电对人体伤害电击电击第26页1.2.3人体触电方式第27页n引入：发生触电事故情况是各种多样，经长久研究和对触电事故大量分析，确认发生触电情况分为三类方式：1、单相触电2、双相触电3、跨步电压、接触电压跨步电压、接触电压和雷击触电直接接触触电间接接触触电自然灾害第28页1、单相触电n定义当人体直接接触带电设备或线路一相导体时，电流经过人体而发生触电现象称为单相触电。1、中性点直接接地电网中单相触电2、中性点不接地电网中单相触电第29页中性点接地电网n在中性点接地时，当人体触及W相（U/V相）时，电流将经过人体、大地、接地装置回到中性点。R0U相电压（V）Rg电网中性点接地电阻（）Rr人体电阻（）Ir经过人体电流（A）UVW第30页中性点不接地电网n在中性点不接地电网中单相触电，如图所表示：因中性点不接地，故有两个回路电流经过人体。经过人体电流值取决于线电压、人体电阻和线路阻抗。R对地绝对地绝缘电阻缘电阻IbUVW第31页n人体接触某一相时，经过人体电流取决于人体电阻人体接触某一相时，经过人体电流取决于人体电阻Rb与输电与输电线对地绝缘电阻线对地绝缘电阻R大小。大小。n 若输电线绝缘良好，绝缘电阻若输电线绝缘良好，绝缘电阻R较大，对人体危害性就减小。较大，对人体危害性就减小。n 但导线与地面间绝缘可能不良（但导线与地面间绝缘可能不良（R较小）较小），甚至有一相接地，甚至有一相接地，这时人体中就有电流经过。这时人体中就有电流经过。R对地绝对地绝缘电阻缘电阻Ib第32页2、两相触电n定义：是指人体有两处同时接触带电任何两相电源时触电。这种触电方式最危险！双相触电双相触电IbUVWU线电压（V）发生两相触电时，若线电压为380V，人体电阻取1500，则经过人体电流为253mA。第33页3、跨步电压、接触电压和雷击触电n1、跨步电压触电U跨步电压触电跨步电压触电当电气设备或带电导线发生接地短路故障，接地电流经过接地点向大地流散，以接地点为圆心，在地面上形成若干同心圆分布电位，离接地点越近，地面电位越高。第34页n两脚之间所承受电位差称为跨步电压。n跨步越大，跨步电压越高；n跌倒以后，电路可能改变路径，而流入人体主要器官，使人致命；U电位分布电位分布接地点接地点20m0.8m跨步电压跨步电压双脚跨步双脚跨步 普通在普通在20m之外，跨之外，跨步电压就降为零。假如误步电压就降为零。假如误入接地点附近，应双脚并入接地点附近，应双脚并拢或单脚跳出危险区。拢或单脚跳出危险区。第35页2、接触电压触电n定义：当电气设备因绝缘损坏而发生接地故障时，假如人体两个部位（通常是手和脚）同时触及漏电设备外壳和地面时，人体所承受电位差便称为接触电压。第36页3、雷击n雷击感应电压高达几十至几百万伏；n危害：1、将建筑物摧毁，使可燃物燃烧；2、将用电设备击穿、烧毁；3、人身伤亡；第37页1.2.4、触电事故成因及其规律n触电事故发生往往是很突然，且造成后果都很严重。但也有有规可循，就其原因并掌握这些规律，对怎样适时实施相关安全技术办法，预防触电事故发生有着非常主要意义。第38页1.2.4.1、造成触电事故原因1、缺乏电气安全知识。2、违反操作规程。3、设备不合格。4、维修管理不善。第39页案例n缺乏电气安全常识某市郊电杆上电线被风刮断，掉在水田中，一小学生把一群赶进水田，当鸭子游到落地断线附近时，一只只死去，小学生便下田去，未跨几步便被电击倒。爷爷赶到田边急忙跳下水中拉孙子，也被电击倒。小学生父亲闻讯赶到，见鸭死人亡，又下田抢救也被电击倒。一家三代均死在水田中。原因分析:1、低压线（380/220V系统）一相断落，落地处1m附近跨步电压很高。缺乏电气安全常识造成。第40页案例n设备不合格、有缺点：某厂宿舍打井时，使用一台3kW水泵抽水时，用380V、15A闸刀开关直接开启，并已运转多时。当水泵停机后再开时，不料闸刀发生炸裂，烧伤操作人员并使其右手致残。原因分析：1、设备有缺点，闸刀开关动触头螺丝松动，合闸时三相不能同时接通接触而引发电弧放电；2、由电弧进而造成相间短路，产生高温，引发闸刀爆炸。第41页案例n违反操作规程某市电机厂停电整修厂房，并悬挂了“禁止合闸！”标识牌。但组长甲为移动行车便私自合闸，此时在架上乙正扶住行车硬母线排导线，引发触电。当组长甲发觉并马上切断电源时，乙双手也随即脱离母线并从3.4m高处摔下，经抢救无效于当夜死亡。原因分析：1、严重违反操作规程，私自合闸通电；2、相关高处作业安全办法未落实；第42页1.2.4.2、发生触电事故普通规律n1、含有显著季节性。n2、低压触电多于高压触电。n3、农村触电事故高于城市。n4、青年和中年触电事故多。n5、单相触电事故多。n6、事故点多在电气联接部位。n7、事故多由两个以上原因组成。n8、事故与生产部门性质相关。第43页1.3、预防发生用电事故主要对策n1、思想重视n2、办法落实n3、组织确保第44页回顾n触电方式：1、单相触电2、双相触电3、跨步电压、接触电压和雷击触电n普普通通情情况况，中中性性点点接接地地电电网网里里单单相相触触电电比比不不接接地电网里危险性大。地电网里危险性大。第45页第2章预防人身触电基本办法n2.1、预防人身直接触电基本办法n2.2、预防人身触及意外带电体基本办法第46页一、教学目标1、掌握用电安全技术（包含保护接地、保护接零和漏电保护）2、培养逻辑思维和利用知识处理实际问题能力二、重点、难点保护接地、保护接零分析第47页2.1、预防人身直接触电基本办法n1、绝缘办法n2、间距n3、屏护第48页1、绝缘办法将带电体进行绝缘，以预防与带电部分有任何接触可能，是防止人身直接触电基本办法。第49页2、间距n间距又称安全距离，是指为预防发生触电事故或短路故障而要求带电体之间、带电体与地面及其它设施之间、工作人员与带电体之间所保持最小距离或最小空气间隙。第50页3、屏护n是用防护装置将带电部位、场所或范围隔离开来。1、遮拦：用于室内高压配电装置。2、栅栏：用于室外配电装置3、围墙：室外落地安装变配电设施应有完好围墙。4、保护网：有铁丝网和铁板网。第51页2.2、预防人身触及意外带电体基本办法n1、电气保护接地n2、电气保护接零n3、剩下电流保护器应用n4、安全电压第52页n低压配电系统是电力系统末端，分布广泛，几乎遍布建筑每一角落，日常使用最多是380220V低压配电系统。从安全用电等方面考虑，低压配电系统有三种接地形式，：1、TT系统 2、IT系统 3、TN系统第53页TT系统TT系统就是电源中性点直接接地、用电设备外壳也直接接电源中性点直接接地、用电设备外壳也直接接地系统地系统。第54页注意1、TT系统中，这两个接地必须是相互独立。2、设备接地能够是每一设备都有各自独立接地装置，也能够若干设备共用一个接地装置第55页IT系统IT系统就是电源中性点不接地或经过阻抗接地、用电设备外壳直电源中性点不接地或经过阻抗接地、用电设备外壳直接接地系统，接接地系统，如图所表示。IT系统中，连接设备外壳可导电部分和接地体导线，就是PE线。第56页TN系统TN系统即电源中性点直接接地、设备外壳等可导电部电源中性点直接接地、设备外壳等可导电部分与电源中性点有直接电气连接系统分与电源中性点有直接电气连接系统，它有三种形式。第57页几个应掌握接地概念1、工作接地：2、保护接地：3、保护接零：4、防雷接地：5、防静电接地:为了确保电气设备在正常和事故情况下可靠工作而进行接地。比如变压器中性点接地为了确保是指为确保人身安全，预防人体接触设备外露部分而触电一个接地形式。第58页1、电气保护接地n用于中性点不接地低压系统用于中性点不接地低压系统n接地装置由接地体和接地线组成；n埋入地下直接与大地接触金属导体，称为接地体；n连接接地体和电气设备接地螺栓金属导体称为接地线；n接地体对地电阻和接地线电阻总和，称为接地装置接地电阻。第59页 (a)无接地无接地 (b)有接地有接地 图图 1.3-7 保护接地原理图保护接地原理图第60页RCR0IrIeI0经过人体电流：经过人体电流：Rr与与Ro并联，且并联，且 Rr Ro 经过人体电流可减小到安全值以内。经过人体电流可减小到安全值以内。利用接地利用接地装置分流作装置分流作用来降低经用来降低经过人体电流。过人体电流。第61页2、电气保护接零n定义为预防因电气设备绝缘损坏而使人身遭受触电危险将电气设备金属外壳和底座与电力系统中性线相连接，称为保护接零。相当于设备外露部分与大地进行了电气连接。使保护设备能快速动作断开故障设备，降低了人体触电危险。适合用于中性点直接接地380/220V三相四线制系统中。第62页回顾n1、常见几个接地方式？n2、中性点直接接地系统，采取保护接地方式能确保人身安全？n3、低压配电系统，常见接地形式？第63页2、保护接零n定义：为预防因电气设备损坏而使人身遭受触电危险，将电气设备外壳和底座与电力系统中性线线连接，称为保护接零。保护接零普通应用中性点接地系统（TN系统）中。第64页n工作原理：在三相四线制中性点直接接地低压系统中，当电气装置某一相绝缘损坏使相线碰壳时，或者说发生“碰壳”故障时，短路电流经过该相和零线组成回路。因为零线阻抗很小，所以单相短路电流很大，它足以引发线路上保护装置（如熔断器、自动空气断路器）快速动作，将电源断开。第65页保护接零原理图CABRoN(a)把电源碰壳，变成单相短路，使保护设备能快把电源碰壳，变成单相短路，使保护设备能快把电源碰壳，变成单相短路，使保护设备能快把电源碰壳，变成单相短路，使保护设备能快速可靠地动作，切断电源。速可靠地动作，切断电源。速可靠地动作，切断电源。速可靠地动作，切断电源。第66页TN-C系统TN-C系统现在极少用！第67页TN-S系统又称三相五线制，新楼宇大都采取此系统第68页TN-C-S系统此系统在旧楼改造适用第69页定量分析第70页重复接地第71页重复接地作用n1、降低漏电设备外壳对地电压。n2、减轻PE线或PEN线断线时触电危险。第72页n采取保护接零时注意：(1)同一台变压器供电系统电气设备不宜将保护接地和同一台变压器供电系统电气设备不宜将保护接地和保护接零混用，而且中性点工作接地必须可靠。保护接零混用，而且中性点工作接地必须可靠。(2)保护零线上不准装设熔断器。保护零线上不准装设熔断器。第73页3、剩下电流保护器应用n剩下电流保护意义：1、在电气设备（或线路）发生漏电或接地故障时，能在人还未触及之前就把电源切断。2、当人体触及带电体时，能在0.1秒内切断电源，从而减轻电流对人体伤害。第74页工作原理：三相线，和中性线穿过零序电流互感器。在正常情况下（无触电或漏电故障发生），三相线和中性线电流向量和等于零，即：IaIbIcIn所以，各相线电流在零序电流互感器铁芯中所产生磁通向量之和也为零，即：abcn当有些人触电或出现漏电故障时，即出现漏电电流，这时经过零序电流互感器一次电流向量和不再为零，即：IaIbIcIn第75页4、安全电压n定义：把可能加在人身上电压限制在某一范围之内，使得在这种电压下，经过人体电流不超出允许范围，这一电压就叫做安全电压。第76页我国要求工频有效值42、36、24、12、6 V为安全电压额定值。如无特殊安全结构或安全办法，应采取42V或36V安全电压；金属容器内、隧道内、矿井内等工作地点狭窄、行动不便，以及周围有大面积接地导体环境，应采取24V或12 V安全电压。当电气设备采取24V以上安全电压时，必须采取直接接触电击防护办法。第77页第2章小结n1、什么是TN-C、TN-S、TN-C-S系统？n2、中性点不接地系统，能够采取保护接零吗？n3、什么是保护接地？n4、怎样预防人身直接接地？n5、何为意外带电体？第78页第79页第3章防雷保护n3.1、防雷装置种类与作用n3.2、电力设施和建筑防雷n3.3、防雷装置安装与维护第80页3.1、防雷装置种类与作用n1、过电压及其种类n2、雷电特征n3、惯用防雷装置种类和作用n4、避雷针n5、避雷器n6、防雷接地第81页1、过电压及其分类1）大气过电压：因为雷云放电或雷电感应引发过电压，称为大气过电压，也叫雷电过电压。它与电力系统本身运行情况无关，因而这种过电压又叫外部过电压。2）内部过电压：因为电力系统内部电磁能量转换或传送引发过电压，称为内部过电压。是因为操作、事故或其它原因引发系统状态发生突然改变将出现从一个稳定状态转变为另一个稳定状态过渡过程，在这个过程中可能对系统有危险过电压。第82页内部过电压：1、操作过电压2、暂时过电压工频过电压谐振过电压第83页n操作过电压常见有：空载线路合闸和重合闸过电压。切除空载线途经电压。切断空载变压器过电压。弧光接地过电压。第84页2、雷电特征1）雷电形成2）大气过电压基本形式3）雷电参数第85页1）雷电形成雷云形成：先导放电：2530kV/cm第86页主放电：余光放电伴随雷鸣和闪电，普通只连续。0.050.1毫秒。第87页2）大气过电压基本形式直接雷过电压感应雷过电压侵入波过电压第88页3）雷电参数n1、雷暴日:n2、雷电流幅值:既放电时雷电流最大值，可达数十至数百千安。n3、雷电流波形:40日多雷区90日强雷区第89页雷暴日分布图第90页个人怎样防雷第91页第92页第93页第94页回顾n1、大气过电压n2、雷电形成n3、雷电参数第95页3.1.3惯用防雷装置种类和作用防雷工作电气设备防雷；比如发电厂、变配电所和架空线路。建筑物防雷。它又分为工业和民间两类。第96页n一套完整防雷装置包含：接闪器引下线接地装置第97页n1、避雷针n2、避雷线n3、避雷器n4、避雷带n5、避雷网针、线、网、带为接闪器。第98页避雷针直径不得小于以下数值避雷针直径不得小于以下数值:针长针长1m1m以下以下 圆钢圆钢12mm12mm，钢管，钢管20mm 20mm 针长针长1 12m 2m 圆钢圆钢16mm16mm，钢管，钢管25mm 25mm 烟囱顶上针烟囱顶上针 圆钢圆钢20mm20mm 第99页避雷针第100页第101页第102页第103页第104页避雷线第105页第106页避雷器第107页第108页避雷带n经过试验发觉，不论屋顶坡度多大，都是屋角和檐角经过试验发觉，不论屋顶坡度多大，都是屋角和檐角雷击率最高。屋顶坡度愈大。则屋脊雷击率也大。经雷击率最高。屋顶坡度愈大。则屋脊雷击率也大。经过对不一样屋顶坡度建筑物雷击分布情况调查发觉，过对不一样屋顶坡度建筑物雷击分布情况调查发觉，对于那些屋顶平整，又没有突出结构（如烟囱等）对于那些屋顶平整，又没有突出结构（如烟囱等）n建筑物，雷击部位是有一定建筑物，雷击部位是有一定n规律性。避雷带就是对建筑规律性。避雷带就是对建筑n物雷击率高部位，进行重点物雷击率高部位，进行重点n保护一个接闪装置保护一个接闪装置。第109页第110页第111页避雷网n当建筑物较高。屋顶面积较大但坡度不大时，可采取当建筑物较高。屋顶面积较大但坡度不大时，可采取避雷网作为屋面保护接闪装置。避雷网作为屋面保护接闪装置。n 避雷网（带）分明装和暗装两种。避雷网（带）分明装和暗装两种。n明装避雷网（带）普通可用直径明装避雷网（带）普通可用直径8mm8mm圆钢或截面圆钢或截面12x4mm212x4mm2扁钢做成。为防止接闪部位振动力，宜将网扁钢做成。为防止接闪部位振动力，宜将网（带）支起（带）支起101020cm20cm，支持点间距取，支持点间距取11.5m11.5m，应注意，应注意美观和伸缩问题。美观和伸缩问题。n暗装时可利用建筑内大于暗装时可利用建筑内大于3mm3mm钢筋。钢筋。第112页第113页3.1.4避雷针n作用：防直击雷第114页3.1.5避雷器n1、作用：n2、类型：保护间隙管型避雷器阀型避雷器氧化锌避雷器限制过电压第115页3.1.6防雷接地冲击接地电阻，普通要求小于10第116页回顾n1、避雷针n2、避雷线n3、避雷器n4、避雷带n5、避雷网第117页3.2电力设施和建筑物防雷n3.2.1电力线路防雷保护办法n3.2.2变配电所防雷保护办法n3.2.3配电变压器和柱上开关防雷保护n3.2.4发电厂防雷保护n3.2.5配电网过电压保护n3.2.6建筑物防雷保护及其要求第118页3.2.1电力线路防雷保护办法n1、低压架空线路防雷保护办法n2、高压架空线路防雷保护办法第119页输电线路遭受雷击后引发后果n导线避雷线、导线杆塔、导线大地闪络。n侵入波沿线路侵入变电所、配电所、发电厂。第120页1）低压架空线路防雷保护办法普通用户低压线路及接户线绝缘子铁脚宜接地。对于主要用户，宜在低压线路进入室内前50m处安装一组低压避雷器。室内有电力设备接地装置建筑物，在入口处宜将绝缘子铁脚与接地装置相连，能够无须另设接地装置。人员密集公共场所（如教室和影剧院等）及由木杆或木横担引下接户线，其绝缘子应接地。雷暴日不超出30天地域，以及低压线路被建筑物及其树木屏蔽，或接户线距低压干线接地点不超出50m线路，因为遭受雷击机会较少，其接户线绝缘子铁脚可不接地。在多雷区或易遭受雷击地段，直接与架空线路相连电能表宜设防雷装置。第121页2）高压架空线路防雷保护办法衡量输电线路防雷性能指标：耐雷水平：雷击跳闸率雷击线路时，不致使线路绝缘闪络最大雷电流值，叫做输电线路耐雷水平。（每百公里线路，雷暴日40天），因为雷击引发旳开断数（重合成功也算次），称为该线路旳雷击跳闸率第122页第123页输电线路防雷四道防线1.预防雷电直接击中导线处理：架设避雷线2.预防雷电击中杆塔或避雷线后还击引发绝缘闪络处理：降低杆塔接地电阻3.预防雷击后绝缘闪络发展为稳定燃烧工频电弧处理：增大绝缘子片数，中性点经消弧线圈接地4.预防因雷击造成线路供电中止处理：自动重合闸、环网供电第124页保护办法n1、假设避雷线n2、降低杆塔接地电阻n3、假设耦合地线n4、采取不平衡绝缘方式n5、装设自动重合闸n6、加强绝缘n7、采取消弧线圈接地方式第125页1、架设避雷线n作用：预防雷直击导线分流，可降低塔顶电位。耦合屏蔽，可降低导线上感应过电压。第126页u610kV配电线路不装设避雷线。u35kV及以上电压等级线路装设避雷线。u110kV及以上线路普通全线架设避雷线。u进线保护段u保护角第127页2、降低杆塔接地电阻n可有效提升线路耐雷水平、预防还击，降低雷击跳闸率。还击引发闪络第128页3、架设耦合地线n在降低杆塔接地电阻有困难时，能够采取。n作用：降低绝缘子串电压分流耦合地线可有效降低雷击跳闸率，可降低50第129页4、采取不平衡绝缘方式n即使两回路绝缘子片数有差异。第130页5、自动重合闸n110kv及以上高压线路，自动重合闸成功率达7595第131页6、加强绝缘n增加绝缘子片数第132页7、采取消弧线圈接地方式n普通适合用于35kV及以下电压等级电网。n雷击跳闸率降低1/3左右。第133页变电站雷击起源雷电直击变电所雷电冲击波沿线路入侵第134页3.2.2变配电所防雷保护办法n1、装设避雷针n2、装设阀型避雷器n3、进线保护段预防直接雷侵入波防护第135页1、独立避雷针第136页构架避雷针适合用于110kV及以上电压等级第137页2、阀型避雷器n避雷器吸收雷电侵入波能量限制电压升高第138页3、进线保护段n进线段将靠近变电所1km2km输电线路划为进线段，对进线段加强防雷保护（采取小避雷线保护角、降低杆塔接地电阻、必要时安装线路避雷器）以确保进线段（几乎）不发生雷击；当进线段以外线路发生雷击后，侵入波在进入变电站之前经过进线段后其波前陡度和幅值会深入降低第139页第140页回顾n1、高压架空线路防雷保护办法架设避雷线降低杆塔接地电阻架设耦合地线采取不平衡绝缘方式装设自动重合闸加强绝缘采取消弧线圈接地方式n2、变配电所防雷保护办法避雷针避雷器进线保护段第141页3.2.3配电变压器和柱上开关防雷保护n1、配电变压器防雷保护办法为预防雷电侵入波损害变压器，高压侧普通装设避雷器；（普通装在高压熔断器内侧）避雷器接地引下线应与变压器中性点及金属外壳接在一起后共同接地，其工频接地电阻满足最低值要求避雷器接地线到变压器外壳连线应尽可能短。低压侧也应装设避雷器。n2、柱上开关或负荷开关防雷保护注意将接地线与设备外壳相连第142页3.2.4发电厂防雷保护n1、旋转电机防雷保护n2、发电厂内建筑物直击雷保护n3、发电厂配电装置防雷保护第143页1、旋转电机防雷保护旋转电机防雷保护特点：在相同电压等级电气设备中，它绝缘水平最低。比如：不能像变压器那样静止设备能够利用液体和固体联合绝缘。电机在运动中受到发烧、机械振动、臭氧、潮湿等原因作用绝缘轻易老化。第144页经过变压器再与架空线相连接，普通不要求特殊防雷保户办法。直配电机：直接与架空线相连旋转电机（包含发电机，大型电动机等）称为直配电机。第145页n直配线电压都在10kV一下，绝缘水平低。n详细防雷保护办法：避雷器保护：主要功效是降低入侵波幅值以保护电机主绝缘。电容器保护：通常采取在发电机母线上，来限制入侵波陡度，以保护电机匝绝缘和中性点绝缘，还能够降低电机母线上感应雷过电压。第146页2、发电厂内建筑物直击雷保护n发电厂内必须加装直击雷保护建筑物：雷击后有爆炸危险建筑物。雷击后可能引发火灾建筑物。雷击后可能引发严重破坏高耸建筑物。第147页n3.2.5配电网过电压保护n3.2.6建筑物防雷保护按防雷要求可分为三类：第一类防雷建筑物及其防雷办法：比如制造、使用或储存大量炸药、火药、起爆药等物品建筑物。办法：装设独立避雷针、避雷网。第二类防雷建筑物及其防雷办法：比如国家重点文物保护建筑物，大型火车站、国家级会堂和办公建筑物等。办法：可在其上设置避雷针。第二类防雷建筑物及其防雷办法：比如学校、医院第148页n3.3.6预防雷击伤人1、注意事项2、预防球形雷造成危害方法3、雷雨时值班电工暂停露天巡视4、对遭受雷击后伤害者进行紧急处理第149页第3章小结n1、过电压及其分类n2、大气过电压基本形式n3、惯用防雷装置种类和作用n4、防雷接地n5、高压架空线路防雷保护办法n6、变配电所防雷保护办法第150页第4章变配电所安全运行n1、变配电所安全运行n2、变配电所倒闸操作n3、变配电所运行维护n4、变配电所事故处理第151页4.1变配电所规章制度和值班要求n1、变配电所一次与二次系统凡担负电力传输任务或承受传输电压电气设备，统称为一次设备也叫主设备。比如：变压器、断路器、隔离开关、电压电流互感器、电抗器及避雷器。电气主接线图：表示接收与分配电能关系电路图。凡担负对主设备进行测量、监视和控制和保护任务设备，均称为二次设备。比如：电气测量仪表、继电保护装置、信号装置（包含位置信号、事故信号、警告信号或自动装置动作信号灯）第152页4.1.2变配电所惯用继电保护方式（1）任务和作用（2）基本要求：选择性快速性灵敏性可靠性（3）继电器及继电保护装置分类（4）变配电所内惯用继电保护方式第153页（3）继电器及继电保护装置分类n继电保护装置中主要电器是继电器。依照动作原理分电磁式、感应式、电动式、螺线管式、热力式等各种。依照反应量改变特征分过量继电器。依照作用不一样分主继电器和辅助继电器。依照其接入被保护电路方式分一次式继电器和二次式继电器。第154页（4）变配电所内惯用继电保护方式n1、电力线路保护n2、电力变压器保护电流保护接地保护功率方向保护距离保护高频保护瓦斯保护差动保护过负荷保护变压器后备保护第155页4.1.3变配电所规章制度和值班要求（1）变配电所各项制度电气安全工作制度（包含安全用具管理）电气运行操作规程（包含停、限电操作程序）电气事故处理事故电气设备维护检验制度岗位责任制度电气设备巡视检验制度电气设备缺点管理制度调荷节电管理制度运行交接班制度安全保卫及消防制度第156页4.2变配电所倒闸操作n定义：n电气设备分为运行、备用（冷备用及热备用）、检修三种状态。将设备由一个状态转变为另一个状态过程叫倒闸，所进行操作叫倒闸操作。n经过操作隔离开关、断路器以及挂、拆接地线将电气设备从一个状态转换为另一个状态或使系统改变了运行方式。这种操作就叫倒闸操作。第157页电气设备工作状态n1、运行中隔离开关和断路器已经合闸，使电源和用电设备连成电路。n2、热备用断路器断开，但断路器两端隔离开关仍接通。n3、冷备用全部隔离开关和断路器均已断开n4、检修中设备全部隔离开关和断路器已经全部断开，并挂牌和设遮拦、接好地线。第158页第1步第159页第2步第3步第160页第4步第5步第161页第5章电气安全工作制度n5.1电气值班制度n5.2电工安全用具n5.3安全用具检验和保管制度n5.4电气安全作业制度n5.5农村电工安全作业制度n5.6电工安全作业办法第162页5.1电气值班制度n为确保电气设备及线路可靠运行，必须在变电所（发电厂）设置值班员对线路设置巡线员值班与巡视主要任务是：对电气设备和线路进行操作、控制、监视、检验、维护和统计系统运行情况；及时发觉设备和线路异常或缺点，并快速、正确地进行处理。第163页n一、值班工作安全要求值班调度员、值班长和值班员上岗基本业务条件1、值班调度员是电气设备和线路运行工作总指挥者。2、值班长是电气设备和线路运行值班责任人，执行值班调度员命令，指挥值班人员完成工作任务。3、值班员是值班与巡视工作直接执行者。第164页n二、值班员岗位责任及交接班工作制度（1）在值班长领导下，坚守岗位、集中精神，认真做各种表计、信号和自动装置监视。准备处理可能发生任何异常情况现象。（2）按时巡视设备，做好统计。（3）按照调度指令正确填写倒闸操作票，并快速正确地执行操作任务。发生事故时要果断、快速、正确地处理。（4）负责填写各种统计，保管工具、仪表、器材、钥匙和备品，并按值移交。（5）做好操作回路熔丝检验、事故照明、信号系统试验及设备维护。第165页n三、变配电所运行管理制度1、巡视检验制度（1）定时巡视（2）特殊巡视（3）夜间巡视第166页5.2电工安全用具n安全用具1、绝缘安全用具2、普通防护安全用具1、基本安全用具2、辅助安全用具第167页绝缘安全用具1、基本安全用具：2、辅助安全用具：绝缘强度大，能长时间承受电气设备工作电压，能直接用来操作带电设备或接触带电体用具比如：高压绝缘棒、高压验电器、绝缘强度不足以承受电气设备工作电压，而只能加强基本安全用具保护作用。比如：绝缘手套、绝缘靴、绝缘垫等第168页普通防护安全用具n这种安全用具主要作用预防检修设备时误送电预防工作人员走错间隔误登带电设备预防电弧灼伤防治高空坠落这些安全用具不含有绝缘性能。常见有：携带型接地线、防护眼镜、安全帽、安全带、标识牌、暂时遮拦等第169页基本安全用具n1、绝缘棒：n2、绝缘夹钳：n3、高压验电器：主要用来接通或断开35kV及以下带电高压隔离开关主要用来装拆35kV及以下熔断器使用注意事项：验电器电压等级必须与被试设备额定电压对应应带绝缘手套应逐步靠近带电体注意被试部位各方向临近带电体电场影响第170页5.4电气安全作业制度n1、工作票制度n2、工作许可制度n3、工作监护制度n4、工作中止、转移和终止制度第171页1、工作票制度n1）定义工作票是准许在电气设备或线路上工作书面命令，是工作班组内部以及工作班组与运行人员之间为确保检修工作安全一个联络制度。n2)工作票目标使检修人员、运行人员都能明确自己工作责任工作范围工作时间工作地点在工作情况改变时怎样进行联络在工作中必须采取哪些安全办法第172页n3）工作票种类第一个工作票第一个工作票使用范围1、在高压设备上工作需要全部停电或部分停电者2、在高压室内二次接线和照明灯回路上工作，需要将高压设备停电或作安全办法者。3、在停电线路（或在双回线路中一回停电线路）上工作。4、在全部或部分停电变压器台架上，或配电变压器室内工作第173页第二种工作票使用范围1、带电作业和在带电设备外壳上工作。2、控制盘和低压盘、配电箱、电源干线上工作。3、二次结线回路上工作，无需将高压设备停电者。4、转动中发电机、同期调相机励磁回路或高压电动机转子电阻回路上工作。5、非当值班人员用绝缘棒喝电压互感器定相或用钳形电流表测量高电压回路电流。6、带电线路杆塔上工作。7、在运行中配电变压器台架上、或配电变压器室内工作。第174页n4）工作票填写与签发工作票要用钢笔或圆珠笔填写一式两份应正确清楚，不得任意涂改，个别错漏子需要修改时应字迹清楚。工作责任人能够填写工作票。工作许可人不得签发工作票。工作票签发人不多兼任签发任务工作责任人。第175页n5）工作票执行两份工作票中一份必须经常保留在工作地点，由责任人手执。另外一份由值班员手执，按值移交。值班员应将工作票号码、工作任务、工作许可时间及完工时间记入操作统计薄中。第一个工作票应在工作前一日交给值班员第二种工作票应在进行工作当日预先交给值班员。第176页2、工作许可制度n就是未经工作许可人（值班员）允许不准执行工作票1、工作许可手续n工作许可人（值班员）认定工作票中安全办法栏内内容正确无误且完善后，去施工现场详细实施。2、执行工作许可制度应注意事项n工作许可人、工作责任人任何一方不得私自更改安全办法；值班人员不得变更相关检修设备运行接线方式，工作中如有特殊情况需变更时，应事先取得对方同意。第177页3、工作监护制度n监护制度是指工作人员在工作过程中必须要受到监护人一定指导和监督，以及时纠正不安全操作和其它危险误动作。第178页4、工作间断、转移和终止制度n1）工作间断工作间断制度是指当日工作因故暂停时，怎样执行工作许可手续、采取哪些安全办法制度。n2）工作转移工作转移制度是指每转移一个工作地点，工作责任人应采取哪些安全办法制度。n3）工作终止工作终止制度是指工作结束时，工作责任人、工作班人员及值班员应完成哪些要求工作内容之后工作票方告终制度。第179页实例第180页5.6电工安全作业办法n1、停电n2、验电n3、装设接地线n4、悬挂标识牌和装设遮拦第181页第6章电气防火与防爆n6.1火灾爆炸危险环境划分n6.2电气火灾与爆炸原因n6.3电气防火与防爆普通办法n6.4惯用电气设备防火防爆办法n6.5扑救电气火灾常识n6.6静电及电磁辐射防护第182页6.1火灾爆炸危险环境划分n（1）火灾与爆炸基本常识
