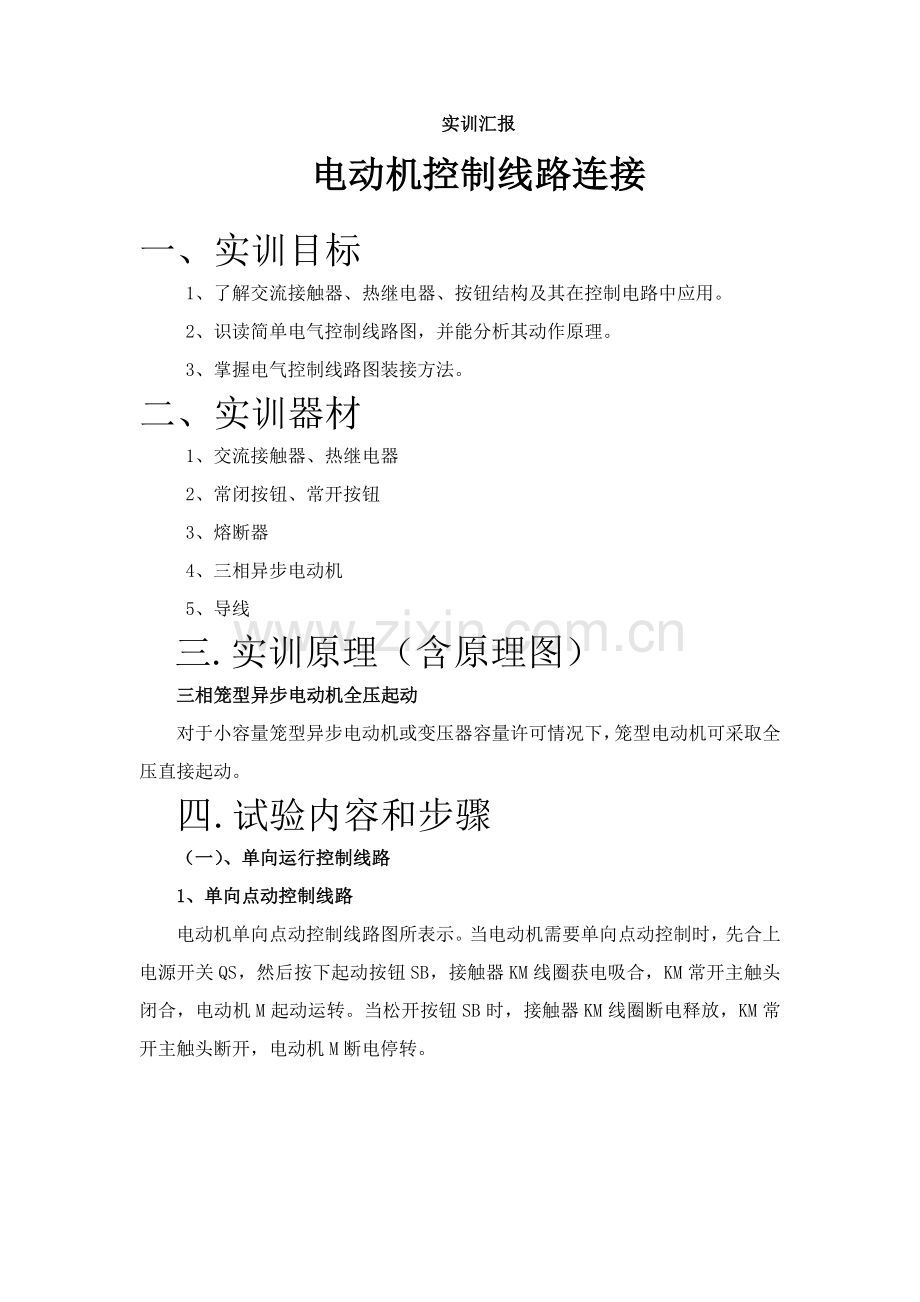

电动机控制线路连接
一、实训目标
1、了解交流接触器、热继电器、按钮结构及其在控制电路中应用。
2、识读简单电气控制线路图，并能分析其动作原理。
3、掌握电气控制线路图装接方法。
二、实训器材
1、交流接触器、热继电器
2、常闭按钮、常开按钮
3、熔断器
4、三相异步电动机
5、导线
三.实训原理（含原理图）
三相笼型异步电动机全压起动
对于小容量笼型异步电动机或变压器容量许可情况下，笼型电动机可采取全压直接起动。
四.试验内容和步骤
（一）、单向运行控制线路
1、单向点动控制线路

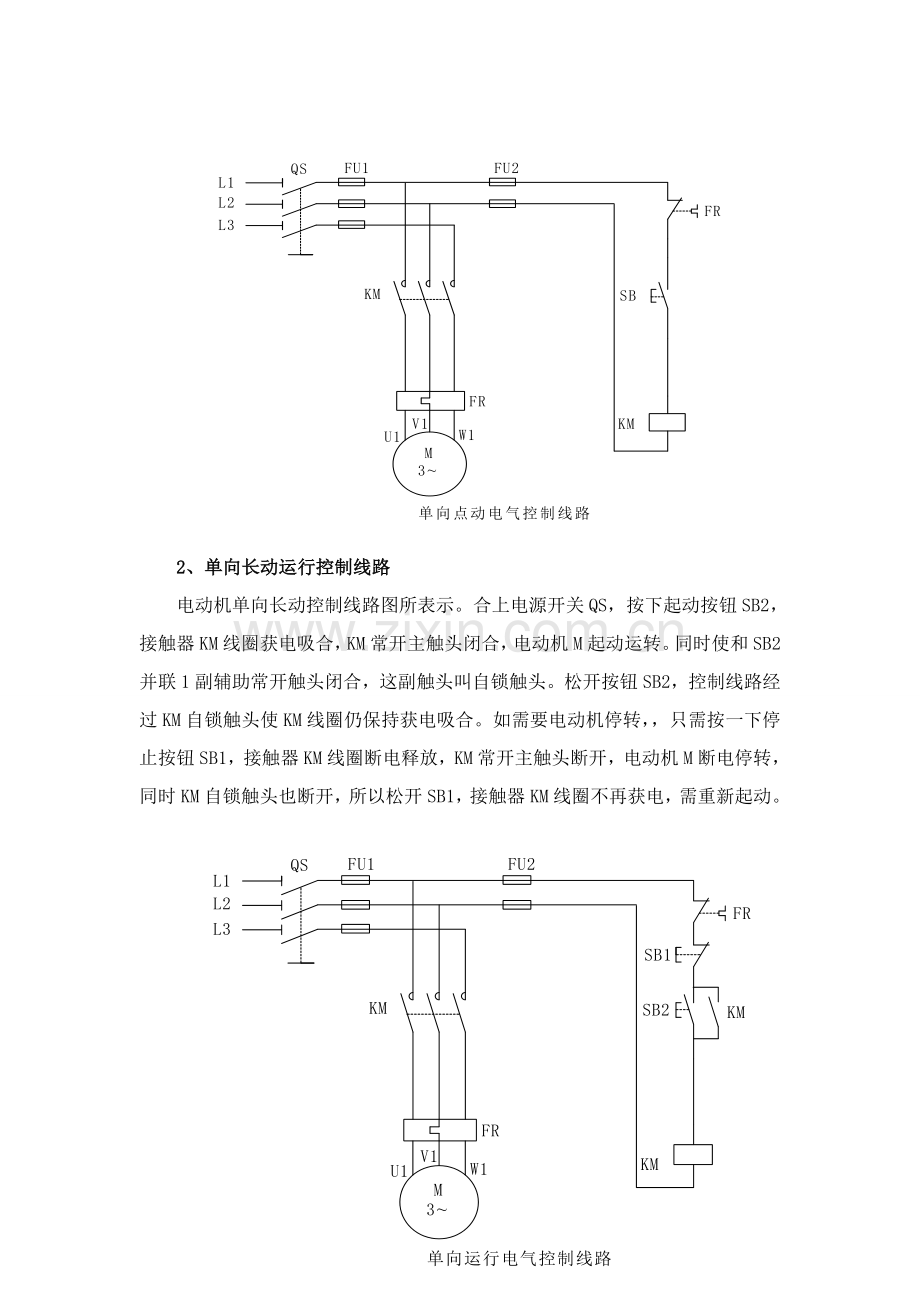

电动机单向点动控制线路图所表示。当电动机需要单向点动控制时，先合上电源开关QS，然后按下起动按钮SB，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。当松开按钮SB时，接触器KM线圈断电释放，KM常开主触头断开，电动机M断电停转。

2、单向长动运行控制线路
电动机单向长动控制线路图所表示。合上电源开关QS，按下起动按钮SB2，接触器KM线圈获电吸合，KM常开主触头闭合，电动机M起动运转。同时使和SB2并联1副辅助常开触头闭合，这副触头叫自锁触头。松开按钮SB2，控制线路经过KM自锁触头使KM线圈仍保持获电吸合。如需要电动机停转，，只需按一下停止按钮SB1，接触器KM线圈断电释放，KM常开主触头断开，电动机M断电停转，同时KM自锁触头也断开，所以松开SB1，接触器KM线圈不再获电，需重新起动。

3、两地起动和两地停止控制线
电动机两地起动和两地停止控制线路图所表示。电动机若要两地起动，可按按钮SB3或SB4；若要两地停止，可按按钮SB2或SB2。

4、点动和起动混合控制线路
电动机点动和起动混合控制线路图所表示。合上电源开关QS后，按下起动按钮SB2，接触器KM线圈获电吸合并自锁，KM常开主触头闭合，电动机M起动运转。
若按下起动按钮SB3，接触器KM线圈获电吸合KM常开主触头闭合，电动机M起动运转。因为起动按钮SB3常闭辅助触头断开接触器KM自锁回路，所以是点动控制。

（二）、正反向运行控制线路
生产机械往往要求运动部件能够正反两个方向运行，这就要求电动机能够正反转控制。若将接至电动机三相电源进线中任意两相对调接线，即可达成反转目标，常见电动机正反转控制线路有以下多个：
1、接触器联锁正反转控制线路
接触器联锁正反转控制线路采取两个接触器，即正转接触器KM1和反转接触器KM2。当接触器KM1三对主触头接通时，三相电源相序按L1、L2、L3接入电动机。而当KM2三对主触头接通时，三相电源相序按L3、L2、L1接入电动机，电动机即反转。
线路要求接触器KM1和KM2不能同时通电，不然它们主触头就会一起闭合，造成L1、L3两相短路。为此在KM1和KM2线圈各自支路中相互1副常闭辅助触头，以确保接触KM1和KM2线圈不会同时通电。KM1和KM2这2副常闭辅助触头在线路中所起作用称为联锁作用，这2副常闭辅助触头叫做联锁触头。
正转控制时，按下按钮SB2，接触器KM1线圈获电吸合，KM1主触头闭合，电动机M起动正转，同时KM1自锁触头闭合，联锁触头断开。
反转控制时，必需先按停止按钮SB1，接触器KM1线圈断电释放，KM1触头复位，电动机断电；然后按下反转按钮SB3，接触器KM2线圈获电吸合，KM2主触头闭合，电动机M起动反转，同时KM2自锁触头闭合，联锁触头断开。

这种线路缺点是操作不方便，因为要改变电动机方向，必需按停止按钮SB1，再按反向按钮SB3才能使电动机反转。
2、按钮联锁正反转控制线路
按钮联锁正反转控制线路动作原理和接触器联锁正反转控制线路基础相同。但因为采取了复合按钮，当按下反转按钮SB3时，使接在正转控制线路中SB3常开触头先断开，正转接触器KM1线圈断电，KM1主触头断开，电动机M断电；接着按钮SB3常开触头闭合，使反转接触器KM2线圈获电，KM2主触头闭合，电动机M反起动；既确保了正、反转接触器KM1和KM2断电，又可不按停止按钮SB1而直接按反转按钮SB3进行反转起动；由反转运行改成正转运行情况，也只要直接按正转按钮SB2即可。
这种线路优点是操作方便，缺点是易产生短路事故。如正转接触KM1主触头了生熔焊故障而分断不开时，若按反转按钮SB3进行换向，则会产生短路故障。
3、按钮接触器复合联锁正反转控制线路
按钮接触器复合联锁正反转控制线路是综合了按钮、接触器联锁两个电路优点，既可不按停止按钮而直接按反向按钮进行反向起动，当正转接触器发生熔焊故障时又不会发生相间短路故障。

4、自动往复循环控制线路
利用生产机械运动行程来控制其自动往返方法叫自动往复循环控制，它是经过位置开关来实现。
合上电源开关QS，按下起动按钮SB2，接触器KM1线圈获电吸合，KM1主触头闭合，电动机M正转起动，工作台向左移动；当工作台移到一定位置时，挡铁1碰撞位置开关SQ1，使SQ1常闭触头断开，接触器KM1线圈断电释放，电动机M断电；和此同时位置开关SQ1常开触头闭合，接触器KM2线圈获电吸合，使电动机M反转。拖动工作台向右移动，此时位置开关SQ1即使复位，但接触器KM2自锁触头已闭合，故电动机M继续拖动工作台向右移动； 当工作台向右移动到一定位置时，挡铁2碰撞位置开关SQ2，使SQ2常闭触头断开，接触器KM2线圈断电释放，电动机M断电；同时位置开关SQ2常开触头闭合，接触器KM1线圈获电吸合，使电动机M又转转，拖动工作台向左移动，如此周而复始，工作台在预定距离内自动往复运动。
位置开关SQ3和SQ4安装在工作台往复运动极限位置上，以预防位置开关SQ1和SQ2失灵，工作台继续运动不停止而造成事故。

注：1、按图接线，应遵照“先主后控，先串后并；从上到下，从左到右；上进下出，左进右出”标准进行接线。
2、对主电路及控制电路进行检验。
3、经老师检验确定接线正确，然后才许可通电，观察实训结果。

三相笼型异步电动机降压起动
大容量笼型异步电动机起动电流很大，起动时会引发电网电压降低，使电动机转矩减小，甚至起动困难，而且还要影响同一供电网络中其它设备正常工作，所以大容量笼型异步电动机起动电流应即制在一定范围内，不许可直接起动。
电动机可否直接起动，应依据起动次数、电网容量、和电动机容量来决定。通常要求是：起动时供电母线上电压降落不得超出额定电压10%～15%；起动时变压器短进过载不超出最大许可值，即电动机最大容量不超出变压器容量20%～30%
因为机床电动机通常全部为空载起动，所以常采取降低电动机定子绕组电压方法来降低起动电流。
（一）、串电阻降压起动控制线路
用时间继电器控制串电阻降压起动控制线路工作原理，当按下起动按钮SB2后，接触器KM1线圈获电吸合，KM1主触头闭合，电动机M串电阻 Rst降压起动，时间继电器KT线圈获电吸合，KT常开触头延时闭合，KM2线圈获电吸合，起动电阻Rst被短接，电动机全压运行。同时KM2常闭触头断开，时间继电器KT线圈断电释放。
起动电阻通常采取ZX1、ZX2系列铸铁电阻。铸铁电阻功率大，能够经过较大电流，三相所串电阻值相等。

Y-△降压开启控制线路

时间继电器自动控制Y-△降压开启线路原理图

实训中出现问题及处理方法

1.装接电源应遵照“先主后次，从上到下。从左到右”标准。
2.布线应注意走线工艺，要求“横平竖直”变换走线应竖直，避免交叉，多心集中并拢，严禁损伤线芯和导线绝缘。
3.电动机整定电流必需根据电动机额定电流进行调整。
4.电动机和按钮金属外壳必需可靠接地。使用兆欧表一次测量电动机绕组和外壳及各绕组间绝缘电阻值检验绝缘电阻是否符合要求。
5.实训关键文明操作，注意用电安全，需要通电时应在实训老师指导下进行。
6.用星形降压开启控制 电动机，必需有6个出线端子，且定子绕组在三角形接法额定电压等于三角形电源线电压。
7.接线时确保电动机三角形接法正确性，当接触器主触头闭合时，应确保定子绕组V1和W2,V1和V2，W1和V2相连接。
8.通电检验时，检验熔体规格和时间继电器，热继电器各整定值是否符合要求，各个器件是否良好接触排除安全隐患。
9.通电效验时，依据电路控制要求独立进行实训，若出现故障，先切断电源进行检验。
