第3章 HMC配置及操作

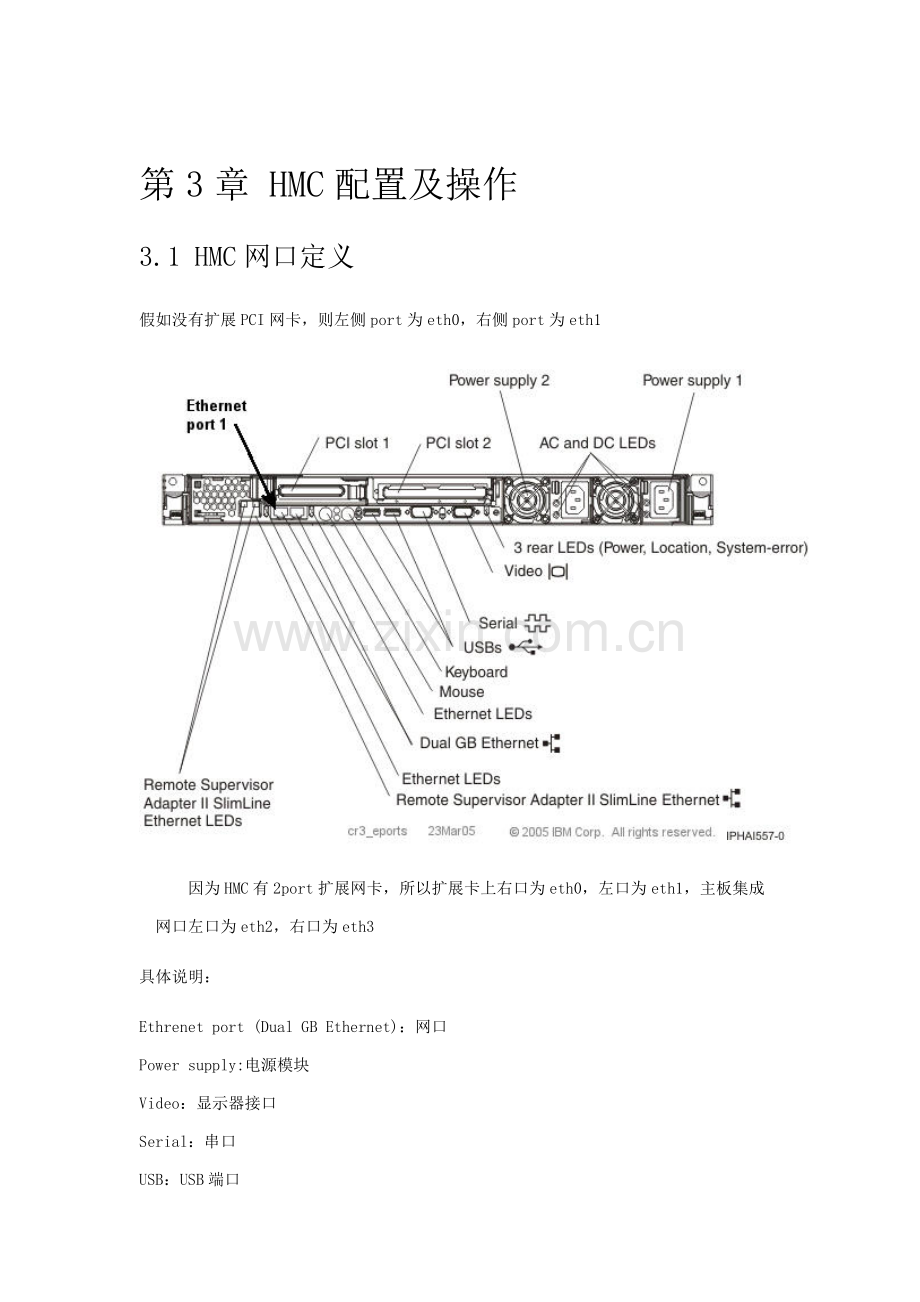

3.1 HMC网口定义
假如没有扩展PCI网卡，则左侧port为eth0，右侧port为eth1

因为HMC有2port扩展网卡，所以扩展卡上右口为eth0，左口为eth1，主板集成网口左口为eth2，右口为eth3
具体说明：
Ethrenet port (Dual GB Ethernet)：网口
Power supply:电源模块
Video：显示器接口
Serial：串口
USB：USB端口
Keyboard：键盘接口
Mouse：鼠标接口

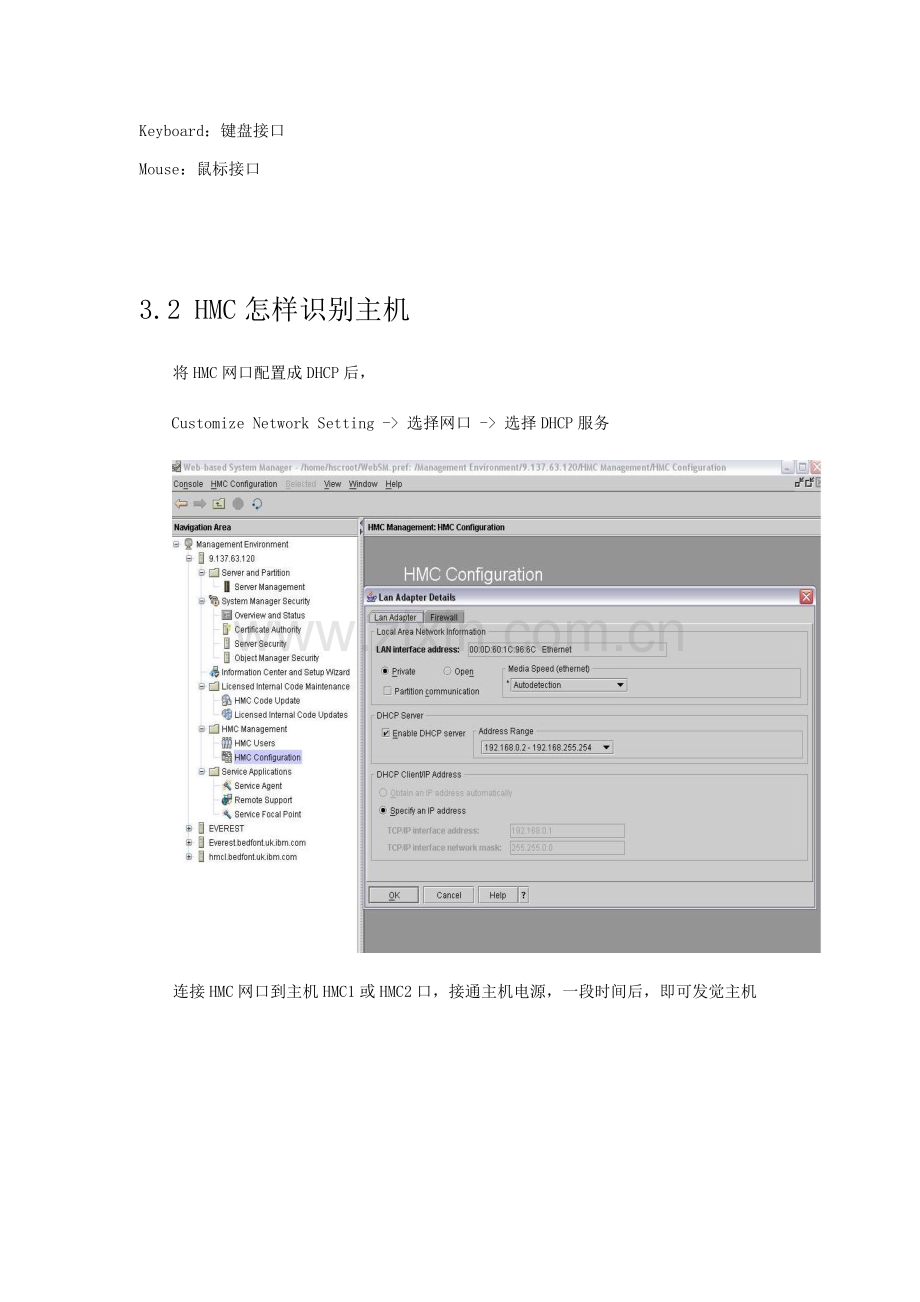

3.2 HMC怎样识别主机
将HMC网口配置成DHCP后，
Customize Network Setting -> 选择网口 -> 选择DHCP服务

连接HMC网口到主机HMC1或HMC2口，接通主机电源，一段时间后，即可发觉主机

新加入主机显示为：Pending Authentication - Password Updates Required
经过输入用户名（hscroot）和密码(abc123)后,会提醒输入各个用户新口令（提议以下）
Administrator：admin
General：general
HMC access：admin
等候conneted后，经过点击右键选择power on managed system，开启主机
3.3HMC基础操作
3.3.1 HMC开启
接上电源后直接按HMCpower按钮，则开启HMC并进入linux开启界面，出现登陆界面后输入默认用户名（hscroot）和密码（abc123）后，进入HMC

3.3.2 HMC停止
点击HMC窗口上X即可选择是重启(reboot)、关闭（shutdown）还是注销（log out）目前HMC

3.3.3 HMC关键数据（Critical Console Data）备份
Critical Data包含HMC中全部管理主机分区信息、网络配置、时间及修改过部分参数配置。
备份方法：登陆HMC后，选择Back up Critical Concole Data

以后选择是备份到随HMC来DVD-RAM（Back up to DVD on local system，大约2个小时）上，还是远程服务器上（Back up to mounted remote system，依据网络环境时间会不一样，正常情况大约20分钟）

3.3.4 从备份中恢复HMC关键数据（Critical Console Data）
从DVD-RAM中恢复
当使用Recovery DVD恢复安装HMC后，会提醒是否需要恢复HMC Critical Console Data提醒，依据提醒放入对应DVD-RAM光盘后，即可恢复之前备份HMC数据。
从远程服务器中恢复
点击remote restore of Critical Console Data后，能够选择对应远程服务器进行恢复。

3.3.5备份主机分区信息
主机分区信息只包含划分全部分区对应资源（CPU、Memory和板卡等信息）
在主机名称上点击右键后，选择Profile Data -> Backup后，分区信息则备份到HMC当地

3.3.6恢复主机分区信息
点击Restore后即可恢复分区信息。

第4章ASMI相关操作
4.1经过HMC进入ASMI
经过HMC进入P5主机ASMI（Advanced System Management Interface）
Service Focal Point ->Service Utilities ->选中主机后选择 Selected ->Launch ASM Menu

进入后输入用户名：admin，密码：admin进入ASMI

4.2查看系统报错信息
经过System Service Aids能够查看系统报错信心（其中Information log中信息能够忽略）

4.3关闭系统警告黄灯
系统没有问题后能够经过
System Configuration -> Service Indicators -> System Attention Indicator -> Turn Off the system attention indicator关闭系统警告灯
