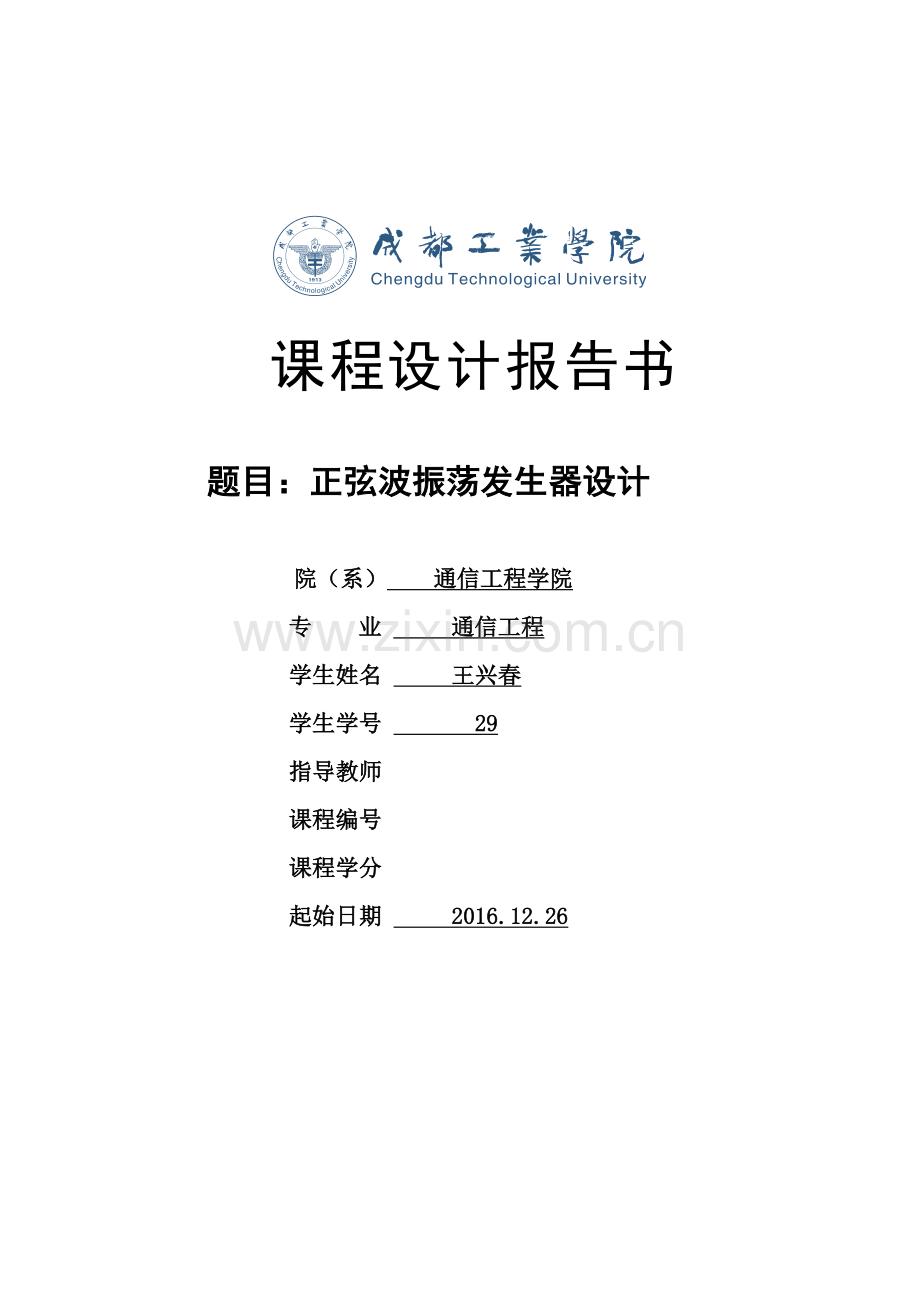

课程设计报告书题目：正弦波振荡发生器设计 院（系） 通信工程学院 专 业 通信工程 学生姓名 王兴春 学生学号 29 指导教师 课程编号 课程学分 起始日期 2016.12.26 教师评语教师签名：日期：成绩评定备注 EDA专周正玄波发生器一、选题背景RC正弦波振荡器电路设计及仿真背景：振荡电路是指在没有输入信号的条件下，能够自行产生一定幅度、一定频率输出信号的电路，由放大电路、反馈网络、选频网络、稳幅环节等几大部分构成。（1）放大电路：保证电路能够从起振到动态平衡的过程，电路获得一定幅值的输出值，实现自由控制。（2）选频网络：确定电路的振荡频率，是电路产生单一频率的振荡，即保证电路产生正弦波振荡。（3） 正反馈网络：引入正反馈，使放大电路的输入信号等于其反馈信号。（4）稳幅环节：也就是非线性环节，作用是输出信号幅值稳定采用RC选频网络构成的振荡电路称为RC振荡电路，它适用于低频振荡，一般用于产生1Hz1MHz的低频信号。因为对于RC振荡电路来说，增大电阻R即可降低振荡频率，而增大电阻是无需增加成本的。常用LC振荡电路产生的正弦波频率较高，若要产生频率较低的正弦振荡，势必要求振荡回路要有较大的电感和电容，这样不但元件体积大、笨重、安装不便，而且制造困难、成本高。因此，200kHz以下的正弦振荡电路，一般采用振荡频率较低的RC振荡电路。要求：（1） 设计完成RC正弦波振荡器电路；（2） 仿真出波形，并通过理论分析计算得出频率。二、 方案论证图一：正弦信号发生器Multisim仿真原理图图：教科书原始振荡电路图由原理图可知，RC正弦波振荡电路的选频网络是由电阻和电容元件组成。调节电位器Rw，观察电路的输出情况。由虚拟示波器可见，当减小Rw至一定值时，电路将不能振荡。增大Rw至一合适的值时，电路能够振荡，且输出波形较好。若继续增大Rw，当Rw的值太大时候，输出波形将严重失真。图：Multisim仿真振荡电路严重失真波形图例电路震荡频率计算： f=1/（2RC）仿真原理图中起振的初始条件：Rf/R=2其中Rf=Rw+R由其电路元件特性R=KC=nF电路产生自激震荡，微弱的信号1/RC经过放大，通过反馈的选频网络，使输出越来越大，最后经过电路中非线性器件的限制，使震荡幅度稳定了下来。 三、过程论述（电位器63%）图二：正弦波振荡电路的起振（正弦波的稳定过程）图三：正弦波振荡电路的起振（正弦波的稳定过程）图四：正弦波振荡电路的起振（正弦波的稳定过程）由原理图和图二三四可知，由于运放构成的RC串并联正弦波振荡电路是通过在外部引入负反馈来达到稳幅的目的，所以正弦波的稳定需要一定的时间。图五：正弦波振荡电路的效果图（未稳定的正弦波）时间轴由500s变至200s 图六：正弦波振荡电路的效果图（稳定的正弦波）时间轴由10ms变至200s 图七：正弦波振荡电路的效果图（稳定的正弦波2）时间轴由10ms变至200s四、 结果分析RC正弦波振荡电路的选频网络是由电阻和电容元件组成。调节电位器Rw，观察电路的输出情况。由虚拟示波器可见，当减小Rw至一定值时，电路将不能振荡。增大Rw至一合适的值时，电路能够振荡，且输出波形较好。若继续增大Rw，当Rw的值太大时候，输出波形将严重失真。所以，在整个正弦波发生器设计中，正弦波的发生器最主要的就是稳定产生的波形幅度。正弦波的产生电路时基于预防的放大实现的，通过放大电路的自激振荡来完成，由基本放大电路、选频网络、反馈网络构成。设计的电路基本完成了设计的要求，但其中也有缺点和需要完善的地方。正弦波产生缺点主要是波形有些微弱的失真，而且反馈的时间与产生稳定的正玄波的时间略微有些长，波形的上升部分下降部分微弱的不对称，可能是由于选择的元器件精确度不够，导致在调制的时候没有办法做到更加的准确。通过课程设计掌握了一个电路板从设计到调制完成的全过程。五、 课程设计总结 通过本次的实践实习，使我了解到，对于从事电子通信的企业来讲，电子信息能给他们带来许多新的机遇与挑战，它能够解决企业面临的许多困难和问题。在这个大的通信环境中，中小企业之间的信息来往不再是局限在某个地区、某个时段、甚至某个特定的客户，而是能够完全实现协同研发、协同生产、协同分析、协同服务等协同信息活动，并且实现供应链的全面的快速反应，以及整个供应链上各个环节之间的互动管理，使得在新的协同信息环境下为人们提供最优的活动空间满足人们多样的体验。从而为企业的国际化之路提供更加广阔的生存发展空间。由于信息的竞争是在企业的竞争中发挥着越来越重要的作用，所以，实施电子信息是：利大于弊。通过掌握了专业上的知识，我知道了电子技术也不是那么的神气，也是通过专业技术和专业能力一步一步做出来的，将学到的专业技术运用起来，通过自己动手把本次的设计项目做出来。通过这三个月的实践实习，使我明白，只有不断的学习专业方面的知识，才能不断提高技术水平，才能成为高科技技术人才。 参考文献1.李咏红. 基于Multisim的RC正弦波振荡电路仿真分析J. 数字技术与应用, 20122.姚霞. RC正弦波振荡电路的EWB仿真分析J. 科技信息, 20093.邓焱西. RC正弦波振荡电路实验改进初探J. 长江工程职业技术学院学报, 1998(2):44-44.4.马敬敏. 基于Multisim 的RC桥式正弦波振荡电路仿真分析J. 渤海大学学报自然科学版, 2012, 33(4):324-328.1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
