TopMap山洪灾难预警平台处理方案

  慧图山洪灾难预警平台是北京慧图信息科技为县级防洪部门着力打造专业级山洪灾难预警处理方案，它以预警应用（软件）为关键，集成数据聚集系统、雨水情监测系统、无线公布预警系统，为县级防洪部门提供全方面信息采集、监视预警和指挥调度应用，提升山洪灾难预警效率，为防治和降低山洪灾难损失提供有效科技手段。
一、平台组成

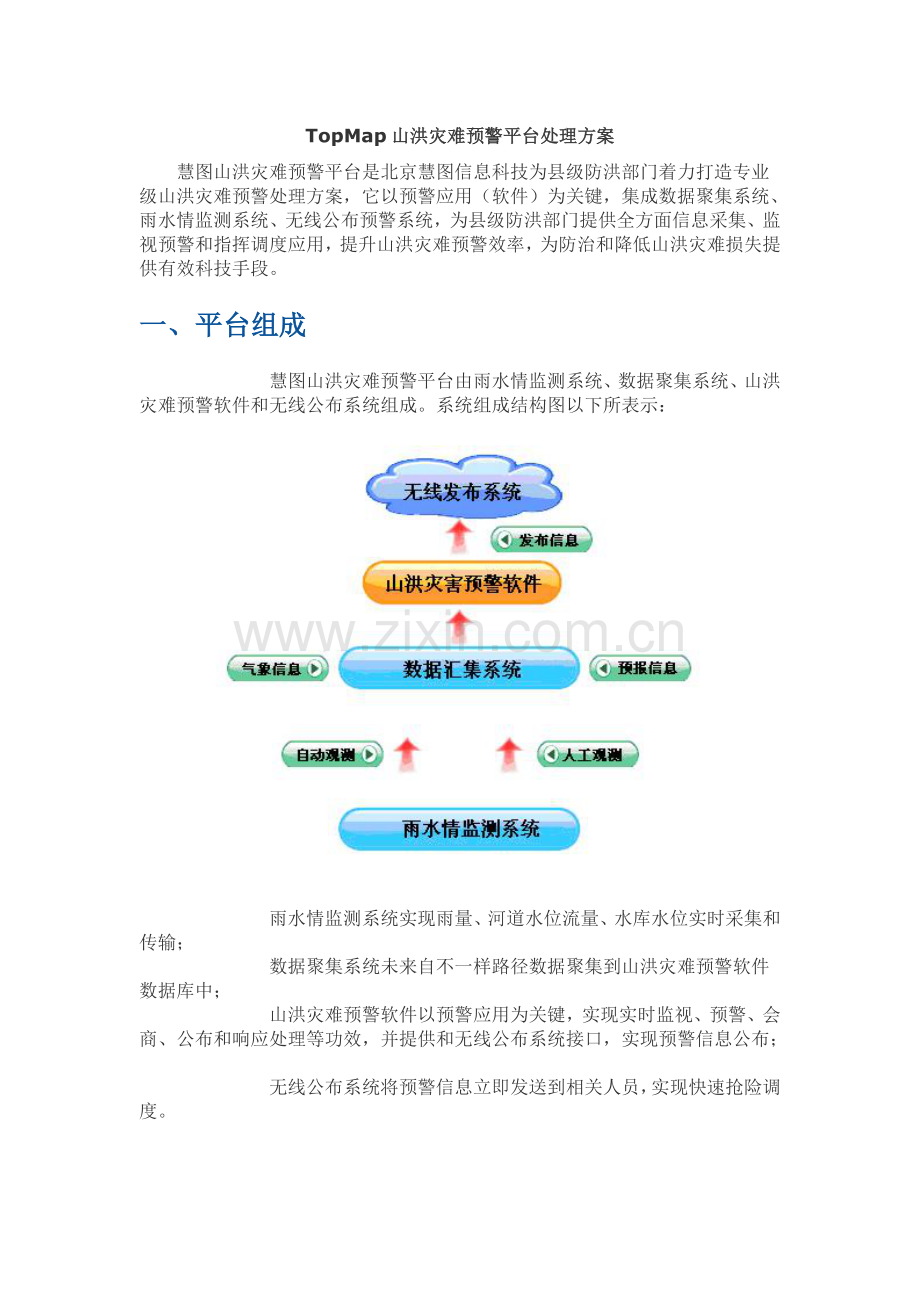

       慧图山洪灾难预警平台由雨水情监测系统、数据聚集系统、山洪灾难预警软件和无线公布系统组成。系统组成结构图以下所表示：

       雨水情监测系统实现雨量、河道水位流量、水库水位实时采集和传输；
       数据聚集系统未来自不一样路径数据聚集到山洪灾难预警软件数据库中；
       山洪灾难预警软件以预警应用为关键，实现实时监视、预警、会商、公布和响应处理等功效，并提供和无线公布系统接口，实现预警信息公布；
       无线公布系统将预警信息立即发送到相关人员，实现快速抢险调度。
二、雨水情监测系统
系统结构

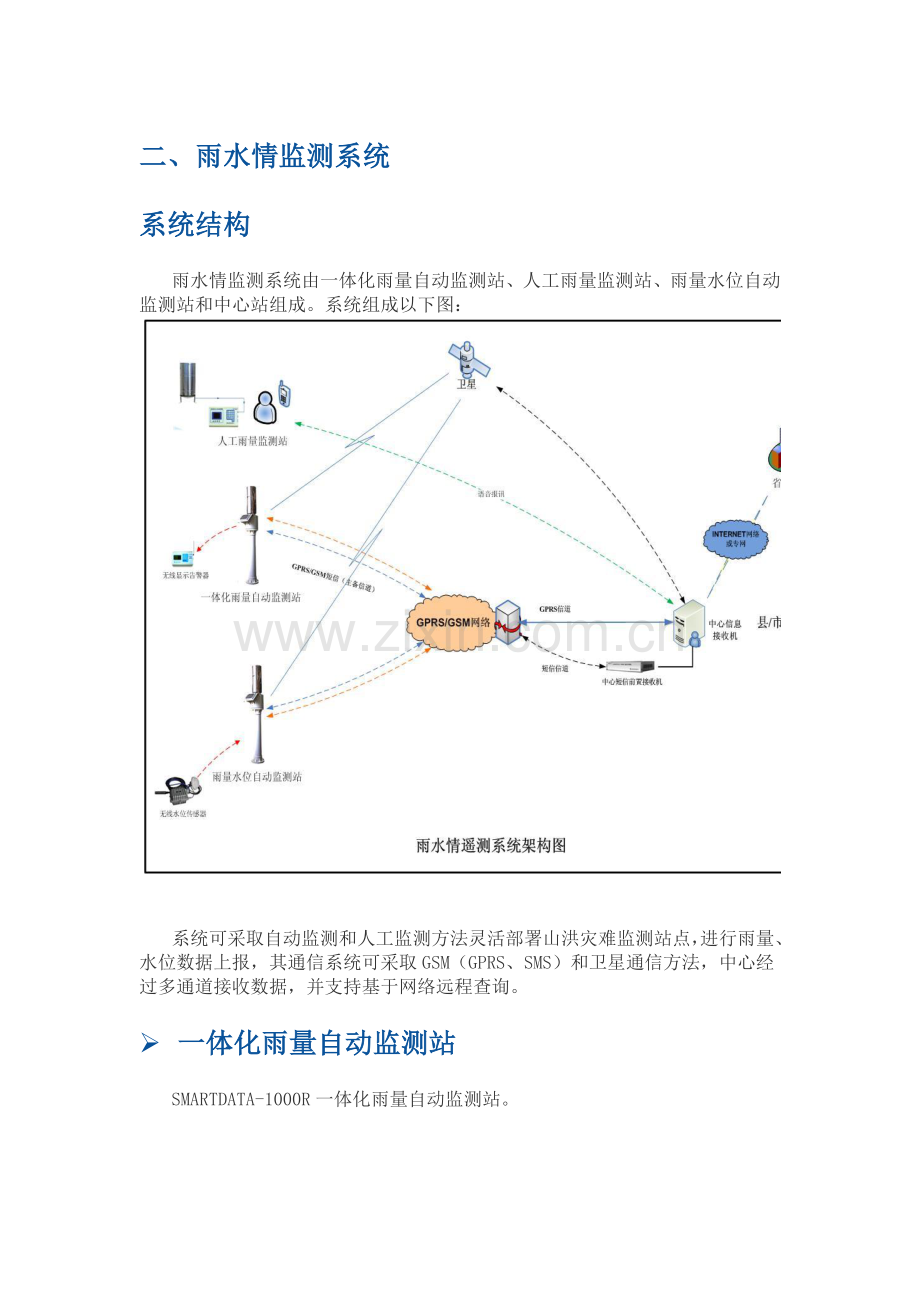

雨水情监测系统由一体化雨量自动监测站、人工雨量监测站、雨量水位自动监测站和中心站组成。系统组成以下图：

系统可采取自动监测和人工监测方法灵活部署山洪灾难监测站点，进行雨量、水位数据上报，其通信系统可采取GSM（GPRS、SMS）和卫星通信方法，中心经过多通道接收数据，并支持基于网络远程查询。
Ø      一体化雨量自动监测站
SMARTDATA-1000R一体化雨量自动监测站。
Ø      人工雨量监测站
人工雨量监测站设备包含翻斗式雨量计和SMARTDATA-1000A雨量告警器。
Ø      雨量水位自动监测站
雨量水位自动监测站由SMARTDATA-1000R一体化雨量自动监测站和无线水位计组成。
Ø      远程中心站
远程中心站采取专线、卫星地面站或Internet网络连接、和短信接收前置机，使用SMARTDATA监控软件实现对多个监测点实时雨水情数据远程接收、存放、配置、召测及系统管理。

三、数据聚集系统
数据聚集系统是基于服务架构实时信息聚集软件，它将气象信息、雨水情信息、洪水预报信息和其它实时信息聚集到山洪预警灾难软件数据库中。
系统结构

系统功效
l         数据获取
从指定数据源获取数据，数据获取方法包含人工数据录入、自动数据获取两种方法；
l         数据处理
数据处理是指把获取到数据根据目标数据库进行预处理、校验、分类、入库操作；
l         配置管理
配置管理模块能够对系统数据源信息配置、目标数据库配置、运行控制参数等进行配置；
l         监视统计
对系统运行状态、数据聚集日志进行监视，对系统运行情况和数据聚集情况进行分析统计。
四、山洪灾难预警软件
系统结构
山洪灾难预警软件是基于服务架构、基于B/S专业信息系统。软件以社会经济数据、气象雨水情数据、预报数据、预警数据、组织机构数据和地理信息数据为基础，基于TopMap World WebGIS软件，实现以预警为关键实时监视、内部预警、预警公布、预警响应、信息查询和配置管理功效。

系统功效
实时监视
       系统基于WebGIS地图实现雨量站、河道站和水库站实时雨水情监视，并能够依据预先设定警戒雨量、危险雨量、警戒水位和危险水位对站点进行报警。

Ø      预警公布
预警公布关键实现自动分析实时雨水情，进行预警。出现预警信息后工作步骤（预警状态）为：新预警（出现预警）→内部预警（对防汛人员）→公布预警（对社会公众）→响应开启→响应结束。
系统围绕预警应用，提供预警状态显示、内部预警、预警公布、预警反馈、指标管理、预警综合查询等功效。

Ø      应急响应
依据预警结果及信息公布情况，各相关部门要开启对应响应预案。系统跟踪县、乡镇响应实施情况，直到响应结束。
应急响应服务包含响应工作步骤、响应地图、响应列表、响应方法、响应反馈等功效。

Ø      信息查询
信息查询包含实时信息查询、县乡村预案、气象国土信息、工情信息、基础信息查询。
实时信息查询关键包含雨情、河道水情、水库水情信息查询及洪水预报信息查询。

响应工作步骤图：

Ø      系统管理
系统管理是系统后台管理模块，该模块对系统进行配置，以适应不一样地域需求。功效包含：系统登录、菜单管理、预警参数设定、用户组和权限管理、后台日志管理、基础数据管理。

五、无线公布系统
无线公布系统是山洪灾难预警平台关键组成部分，它经过无线广播、手机短信、传真等手段公布灾难信息，传输预警，进行抢险救灾。
Ø      无线广播系统
以村委会为中心，接收县级中心发送预警信息，向各村组发送预警信息。
监控中心(安装在村委会)：
1、实时监视：
监视管辖区内雨量站、水位站数据。能够设置雨量站、水位站预警等级，高于预警等级进行报警，报警声音能够自由设定(选择MP3或其它警报声音)。
2、接收预警信息：
接收上级防汛单位公布预警传真，含有自动提醒功效(自由选择预警提醒音)；对于无人值守情况，能够选择提醒种类为短信提醒，经过设置联络人手机，能够向联络人发送预警提醒短信。自动保留预警传真。查询便捷，能够依据时间进行查询预警传真。
3、广播预警：
在村委会配置一台调频发射/扩音一体机，用于公布预警信息(同时能够作为村内广播等用途)。每个村组安装一套室外防雨型自动收扩机（安装在居民区室外喇叭杆上）。
Ø      短信收发系统
       短信收发系统直接经过山洪灾难预警软件接口控制，自动将预警公布信息和响应指令发送到责任部门和责任人，并实时接收部门和人员反馈。

六、平台特点
l         平台围绕预警关键应用，全方面提供整体处理方案
l         平台子系统，均能够独立安装实施，扩展灵活
l         平台响应快速立即、运行稳定可靠
l         平台针对县级用户特点，应用简单，高度产品化
七、经典案例
全国山洪灾难防治试点项目：
吉林省汪清县山洪灾难监测预警系统
宁夏大武口区山洪灾难防治试点建设项目监测预警系统
甘肃省天水市秦州区山洪灾难防治试点项目监测预警系统
