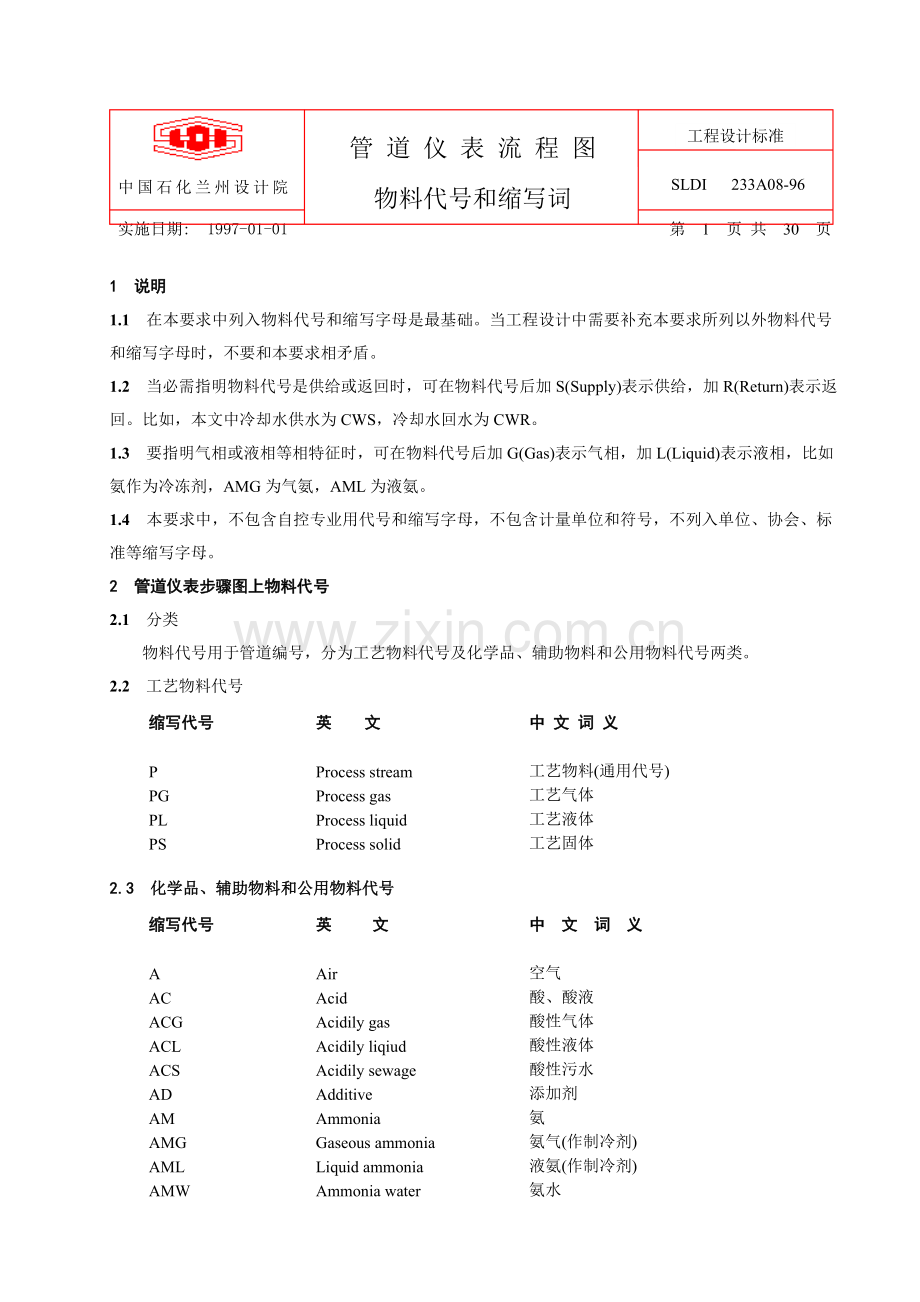

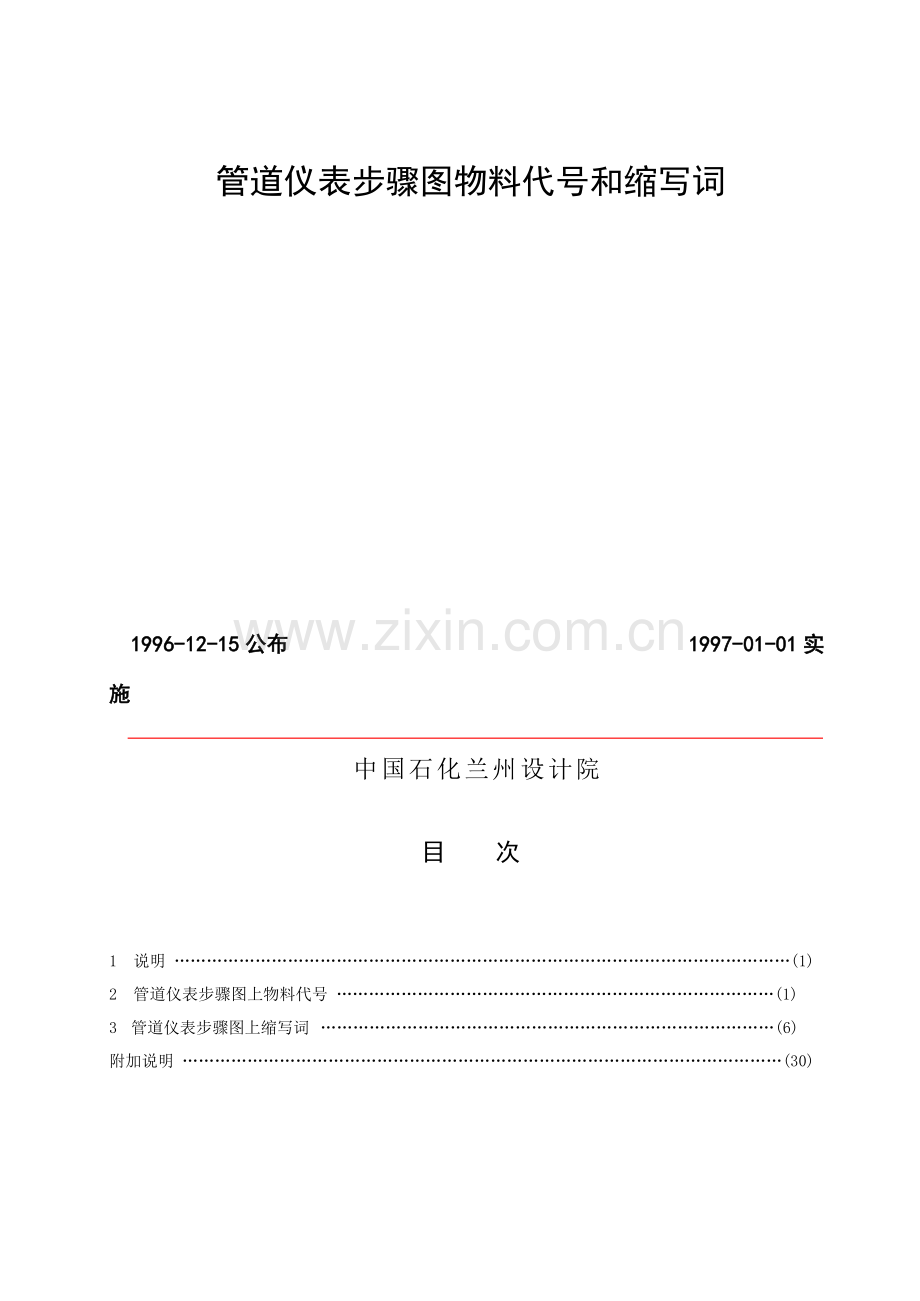

管道仪表步骤图物料代号和缩写词 1996-12-15公布 1997-01-01实施中国石化兰州设计院目次 1 说明 ……………………………………………………………………………………………………(1) 2 管道仪表步骤图上物料代号 ………………………………………………………………………(1) 3 管道仪表步骤图上缩写词 …………………………………………………………………………(6) 附加说明 …………………………………………………………………………………………………(30) 管道仪表流程图物料代号和缩写词工程设计标准中国石化兰州设计院 SLDI 233A08-96 实施日期: 1997-01-01 第 1 页共 30 页 1 说明 1.1 在本要求中列入物料代号和缩写字母是最基础。当工程设计中需要补充本要求所列以外物料代号和缩写字母时，不要和本要求相矛盾。 1.2 当必需指明物料代号是供给或返回时，可在物料代号后加S(Supply)表示供给，加R(Return)表示返回。比如，本文中冷却水供水为CWS，冷却水回水为CWR。 1.3 要指明气相或液相等相特征时，可在物料代号后加G(Gas)表示气相，加L(Liquid)表示液相，比如氨作为冷冻剂，AMG为气氨，AML为液氨。 1.4 本要求中，不包含自控专业用代号和缩写字母，不包含计量单位和符号，不列入单位、协会、标准等缩写字母。 2 管道仪表步骤图上物料代号 2.1 分类物料代号用于管道编号，分为工艺物料代号及化学品、辅助物料和公用物料代号两类。 2.2 工艺物料代号缩写代号英文中文词义 P Process stream 工艺物料(通用代号) PG Process gas 工艺气体 PL Process liquid 工艺液体 PS Process solid 工艺固体 2.3 化学品、辅助物料和公用物料代号缩写代号英文中文词义 A Air 空气 AC Acid 酸、酸液 ACG Acidily gas 酸性气体 ACL Acidily liqiud 酸性液体 ACS Acidily sewage 酸性污水 AD Additive 添加剂 AM Ammonia 氨 AMG Gaseous ammonia 氨气(作制冷剂) AML Liquid ammonia 液氨(作制冷剂) AMW Ammonia water 氨水 BA Blowing Air 鼓风空气 BD Blow down 排污 BR Brine 盐卤水 BW Boiler feed water 锅炉给水 C Steamy condensate 水蒸汽凝液 CA Caustic 碱、碱液 CAG Caustic gas 碱性气体 CAL Caustic liquid 碱性液体 CAS Caustic sewage 碱性污水 CAT Catalyst 催化剂 CCA Carrier catalyst Air 催化剂载运空气 CDR Chemical Drain 化学污水放净 CHW Chilled water 冷冻冷水(指0℃以上) CL Chlorine 氯 CM Chemicals 化学品 CNS Clean sewage 清净下水 CO Cooling oil 冷油(冷却油) COO Carbon dioxide 二氧化碳 CRS Contaminated rain and sewage 污染下水(指污染雨水、冲洗水、放净水、排水) CSW Chilled salt water 冷冻盐水(指0℃以下) CTM Cooling transfer material 冷载体 CW Cooling water 冷却水 CWR Cooling water return 冷却水回水 CWS Cooling water supply 冷却水供水 DAW Dealkalized water 脱碱水(用于除盐水系统) DEW Demineralized water 除盐水(脱盐水) DF Dry Flare 干火炬排放气 DR Drain 排水、排液 DW Domestic water 生活用水、饮用水 EA Exhaust air 排出空气 ER Ethane(or ethylene)refrigerant 乙烷(或乙烯)冷冻剂 ES Exhaust steam 排出蒸汽 F Flare exhaust 火炬排放气 FA Filling Air 填充空气 FG Fuel gas 燃料气 FLG Flue gas 烟道气 FLW Filtrated water 过滤水 FO Fuel oil 燃料油 FOS Foaming solution 泡沫液 FR Freon refrigerant 氟里昂冷冻剂 FT Fused salt 熔盐 FW Fire water 消防水 GO Gland oil 填料油 GW Gased water 加气水、溶气水 H Hydrogen 氢气 HA Hydrochloric acid 盐酸 HC High pressure condensate 高压蒸汽凝液 HF Hot Flare 热火炬排放气 HO Heating oil 热油、加热油、热载油 HS High pressure steam 高压蒸汽 HSS High pressure saturated steam 高压饱和蒸汽 HSU High pressure super steam 高压过热蒸汽 HTM Heat transfer material 热载体 HW Hot water 热水 HWR Hot water return 热水回水(用于采暖、加热、空调等) HWS Hot water supply 热水给水(用于采暖、加热、空调等) HYL Hydraulic liquid 液压液体 HYO Hydraulic oil 液压油 HYW Hydraulic water 液压水 IA Instrument air 仪表空气 ICW Intermadiate cooling water 冷却水二次用水 IDW Industrial snd domestic water 生产和生活用水 IG Inert gas 惰性气体 IS Industrial sewage 生产污水(泛指工艺过程产生污水) IW Industrial water 生产用水 LC Low pressure condensate 低压蒸汽凝液 LD Liquid drain 排液(泛指工艺排液) LO Lubricating oil 润滑油 LS Low pressure steam 低压蒸汽 LSS Low pressure saturated steam 低压饱和蒸汽 LSU Low pressure super steam 低压过热蒸汽 MC Medium pressure condensate 中压蒸汽凝液 MR Methane refrigerant 甲烷冷冻剂 MS Medium pressure steam 中压蒸汽 MSS Medium pressure saturated steam 中压饱和蒸汽 MSU Medium pressure super steam 中压过热蒸汽 N Nitrogen 氮气 NG Natural gas 天然气 OL Oil 油(泛指除原料外油) OS Oily sewage 含油污水 OX Oxygen 氧气 PA Plant air 工厂空气 PC Process Condensate 工艺冷凝液 PR Propane(or propylene)refrigerant 丙烷(或丙烯)冷冻剂 PW Polished water 精制水 QO Quench Oil 急冷油 QW Quench water 急冷水 R Refrigerant 冷冻剂、冷媒、制冷剂 RAW Raw water 原水 RCS Rain water and clean sewage 雨水及清净下水(指清净雨水、冲洗水、放净水、排水) RW Raw water 雨水 S Steam 蒸汽 SA Sulphuric acid 硫酸 SEW Sea water 海水 SFW Soft water 软水(软化水) SG Stack Gas 烟道气 SL Sealing liquid 密封液 SO Sealing oil 密封油 SS Sanitary sewage 生活污水 STA Starting Air 开车空气 SU Sludge,slurry 污泥、泥浆 SW Sealing water 密封水 TC Turbine Condensate 透平凝液 TW Treated waste water 处理后废(污)水 TWF Filtration Treated Water 过滤水 TWP Purified Treated Water 澄清水 VE Vacuun exhaust 真空排放气 VG Vent gas 放(排)空气体 W Water 水 WAC Waste acid 废酸 WCA Waste caustic 废碱 WF Wet Flare 湿火炬排放气 WG Waste gas 废气 WL Waste liquid 废液 WO Waste oil 废油 WS Waste solid 废渣 WW Waste water 废水(多种污水统称) WWC Chemical Waste Water 化学污水 WWP Production Waste Water 生产污水 WWS Sanitary Waste Water 生活污水 3 管道仪表步骤图上缩写词 3.1 按英文字母次序排列缩写词缩写词用于图纸上说明和标注。缩写词英文中文词义 A Air drive 气力(空气)驱动 A Analysis 分析 ABS Absolute 绝正确 ABS Acrylonitrile-butadiene-styrene 丙烯腈－丁二烯－苯乙烯 ABS.EI. Absolute elevation 绝对标高 ACF Advanced certified final 先期确定图纸资料 ADPT Adapter 连接头 AFC Approved for construction 同意用于施工 AFD Approved for design 同意用于设计 AFP Approved for planning 同意用于计划设计 AGL Angle 角度 AGL.V Angle valve 角阀(角式截止阀) ALT Altitude 高度、海拔 ALUM. Aluminum 铝 ALY.STL. Alloy steel. 合金钢 AMT Amount 总量、总数 APPROX Approximate 近似 ASB. Asbestos 石棉 ASPH. Asphalt 沥青 A.S.S. Austenitic stainless steel 奥氏体不锈钢 ATM Atmosphere 大气、大气压 AUTO Automatic 自动 AVG Average 平均、平均值 B Buyer 买方、买主 BAR Barometer 气压计、气压表 BA.V Ball valve 球阀 B/B(B-B) Back to back 背至背 B.B By buyer 买方负责 BBL(bbl) Barrel 桶、桶装 B.C Between centers 二者中心之间(中心距) BD.V Biowdown valve 泄料阀、排污阀 BF Blind flange 盲法兰 B.INST By instrument 由仪表(专业)负责 BL Battery limit 界区线范围、装置边界 BLD Blind 挡板、盲板 BLC.V Block valve 切断阀 B.M Bench mark 基准点、水准 BOM Bill of material 材料表、材料单 BOP Bottom of pipe 管底 BOT Bottom 底 BP Back pressure 背压 B.P Bursting pressure 爆破压力 B.PT Boiling point 沸点 BRS. Brass 黄铜 BR.V Breather valve 呼吸阀 BRZ. Bronze 青铜 B.S By seller 由卖主负责 BTF.V Butterfly valve 蝶阀 BUR Burner 燃烧器、烧嘴 B.V By vendor 由制造厂(卖主)负责 C Cap 管帽 CAB Cellulose acetate butyrate 醋酸丁酸纤维素 CAT Catalyst 催化剂 C.B Catch basin 雨水井(池)、集水井(池)、滤污器 C/C(C-C) Center to center 中心到中心 CCN Client change notice 用户变更通知 C.D Closed drain 密闭排放 C/E(C-E) Center to end 中心到端头(面) CEM I.ND Cement lined 衬水泥 CENT Centrifugal 离心式、离心力、离心机 CERA. Ceramic 陶瓷 C/F(C-F) Center to face 中心到面 CF Certified final 最终确定图纸资料 CG Center of gravity 重心 CH Condensate header 冷凝液搜集管 CHA.OPER Chain operated 链条操纵 C.I. Cast iron 铸铁 CIRC Circulate 循环 CIRC. Circumference 圆周 C.L(Φ) Center line 中心线 CL Class 等级 CLNC Clearance 间距、容积、间隙 CND Conduit 水管、导管、管道 CNDS Condensate 冷凝液 C.O Clean out 清扫(口)、清除(口) COD Continued on drawing 接续图 COEF Coefficient 系数 COL Column 塔、柱、列 COMB Combination 组合、联合 COMBU Combustion 燃烧 COMPR Compressor 压缩机 CONC Concentric 同心 CONC. Concrete 混凝土 CONC.RED Concentric reducer 同心异径管 CONDEN Condenser 冷凝器 COND. Condition 条件、情况 CONN Connect,connecting 连接、管接头 CONT Control 控制 CONTD Continued 连接、续 CONT.V Control valve 控制阀 COP. Copper 铜、紫铜 CPE Chlorinated polyether 氯化聚醚 CPMSS Consolidated piping material summary sheet 综合管道材料表 CPLG Coupling 联轴器、管箍、管接头 CPVC Chlorinated polyvinyl chloride 氯化聚氯乙烯 C.S. Carbon steel 碳钢 CSC Car seal close 关闭状态下铅封(未经许可不得开启) CSO Car seal open 开启状态下铅封(未经许可不得关闭) C.STL. Cast steel 铸钢 CSTG Casting 铸造、铸件、浇注 CTR Center 中心 C.V Check valve 止回阀、单向阀 CYL Cylinder 钢瓶、汽缸、圆柱体 D Density 密度 D Driver 驱动机、发动机 DAMP Damper 调整挡板 DA.P Dash pot 缓冲筒(器) DBL Double 双、复式 DC. Design condition 设计条件 DDI Detail design issue 具体设计版 DEG Degree 度、等级 DF. Design flow 设计流量 D.F Drinking fountain 喷嘴式饮水龙头 DH Distribute header 分配管(蒸汽分配管) DIA Diameter 直径、通径 DIM Dimension 尺寸、因次 DISCH Discharge 排料、出口、排出 DISTR Distribution 分配 DIV Division 部分、分割、隔板 DN Nominal diameter 公称(名义)通径 DN Down 下 DP. Design pressure 设计压力 D.PT Dew point 露点 DP.V Diaphragm valve 隔膜阀 DR. Drive 驱动、传动 DRN Drain 排放、排水、排液 DSGN Design 设计 DSSS Design specification summary sheet 设计要求汇总表 DT. Design temperature 设计温度 DV.V Diverting valve(reversing valve) 换向阀 DWG Drawing 图纸、制图 DWG NO. Drawing number 图号 E East 东 E Combustion engine 内燃机 E Gas engine 燃气机 ECC Eccentric 偏心、偏心器(轮、盘、装置) ECC RED Eccentric reducer 偏心异径管 E.F Electric furnace 电炉 EL Elevation 标高、立面 ELEC Electricity,electric 电、电 EMER Emergency 事故、紧急 ENCL Enclosure 外壳、罩、围墙 EP Explosion proof 防爆 EPDM Ethylene propylene diene monomer 乙烯丙烯二烃单体 EPR Ethylene propylene rubber 乙丙橡胶 EQ Equation 公式、方程式 E.S.S Emergency shutdown system 紧急关闭系统 EST Estimate 估量 etc. And so on(et cetera) 等等 ETL Effective tube length 有效管长 EXH Exhaust 排气、抽闲、取尽 EXIST Existing 现有、原有 EXP Expansion 膨胀 EXP.JT Expansion joint 伸缩器、膨胀节、赔偿器 FBT.V Flush-bottom tank valve 罐底排污阀 FC Fail closed 故障(能源中止)时阀关闭 FD Flanged and dished 法兰式和碟形(圆板形) F.D Floor drain 地面排水口、地漏 FE Flanged end 法兰端部 F/F(F-F) Face to face 面到面 FF Flat faced(full face) 平面(全平面、满平面) F.H Fire hose 消防水龙带 FH Flat heab 平盖 FI Fail indeterminate 故障(能源中止)时阀处任意位置 FIG. Figure 图 FL Fail locked(last position) 故障(能源中止)时阀保持原位(最终位置) FL Floor 楼板、楼面 FLG Flange 法兰 FLGD Flanged 法兰式 FL.PT Flash point 闪点 FMF Female fsce 凹面 FO Fail open 故障(能源中止)时阀开启 FOB Flat on bottom 底平 FOT Flat on top 顶平 FPC.V Flap check valve 翻板止回阀 FPRF Fireproof 防火 F.PT Freezing point 冰点 FS Flushing supply 冲洗源 F.STL. Forged steel 锻钢 FS.V Flush valve 冲洗阀 FTF Fitting to fitting 管件直连 FTG Fitting 管件 FT.V Foot valve 底阀 F.W. Field weld 现场焊接 G(GENR) Generator 发电机、动力发生机、发生器 GALV Galvanize 电镀、镀锌 G.CI Grey cast iron 灰铸铁 GEN General 通常、通用、总 GL Glass 玻璃 G.L Ground level 地面标高 GL.V Globe valve 截止阀 G.OPER Gear operator 齿轮操作器 GOV Governor 调速器 GR Grade 等级、度 GRD Ground 地面 GRP Group 组、类、群 GR.WT Gross weight 总(毛)重 GS Gas supply 气体源 GSKT Gasket 垫片、密封垫 G.V Gate valve 闸阀 H Height 高 HA.P Hand pump(wobble pump) 手摇泵 HAZ Heat affected zone 热影响区 H.C. Hand control 手工操作(控制) HC. Hose connection 软管连接、软管接头 H.C.S. High-carbon steel 高碳钢 HCV Hand control valve 手动控制阀 HDR Header 总管、主管、集合管 HH Handhole 手孔 HH Highest(higher) 最高(较高) HLL High liquid level 高液位 HOR Horizontal 水平、卧式 H.P. High pressure 高压 HPT High point 高点 HS Hose station 软管站(公用工程站、公用物料站) HS Hydraulic supply 液压源 HS.C.I High silicon cast iron 高硅铸铁 HS.V Hose valve 软管阀 HT High temperature 高温 HTR Heater 加热器(炉) HYR Hydraulic operator 液压操纵器 ID Inside diameter 内径 i.e. That is (id est) 即、也就是 IGR Ignitor 点火器 INL.PMP Inline pump 管道泵 IN Inlet 进口、入口 IN Input 输入 INS Insulation 隔热、绝缘、隔离 INST Instrument 仪表、仪器 INSTI. Installation 装置、安装 INST.V Instrument valve 仪表阀 INTMT Intermittent 间歇、断续 IS.B.I. Inside battery limit 装置边界内侧 JOB NO. Job number 项目号 KR Knuckle radius 转向半径 L Length 长度、段、节、距离 L Low 低 L.N.BLD Line blind 管道盲板 LNB.V Line-blind valve 管道盲板阀 LC Locked closed 关闭状态下加锁(锁闭) L.C.S. Low-carbon steel 低碳钢 LC.V Lift check valve 升降式止回阀 LEP Large end plain 大端为平 LET Large end thread 大端带螺纹 LG Level glass 玻璃管(板)液位计 LIQ Liquid 液体 LJF Lap joint flange 松套法兰 LL Lowest(lower) 最低(较低) LLL Low liquid level 低液位 LND Lined 衬里 LO Locked open 开启状态下加锁(锁开) L.P. Low pressure 低压 LPT Low point 低点 L.R Load ratio 载荷比 LR Long redius 长半径 LTR Letter 符号、字母、信 LUB Lubricant 润滑油、润滑剂 M Motor(motor actuator) 电动机、马达、电动实施机构 MACH Machine 机器 MATL Material 材料、物质 MAX Maximum 最大 M.C.S. Medium-carbon steel 中碳钢 MDL(M) Middle(medium) 中间、中等、正中、当中 MF Male face 凸面 M&F Male and female 阳和阴(凸面和凹面) MH Man hole 人孔 M.I. Malleable iron 可锻铸铁 MIN Minimum 最小 M.L Match line 接续线 MOL WT Molecular weight 分子量 MOV Motor operated valve 电动阀 M.P. Middle(medium)pressure 中压 M.S.S. Martensitic stainless steel 马氏体不锈钢 MTD Mean temperature difference 平均温差 MTO Material take-off 材料统计 MW Minimum wall 最小壁厚 M.W Mineral wool 矿渣棉 N North 北 NB Nominal bore 公称孔径 NC American national coarse thread 美国家标准准粗牙螺纹 N.C Normally closed 正常状态下关闭 N.C.I. Nodular cast iron(nodular graphite iron) 球墨铸铁 NF American national fine thread 美国家标准准细牙螺纹 NIL. Normal interface level 正常界面 NIP Nipple 管接头、螺纹管接头 NLL Normal liquid level 正常液位 N.O Normally open 正常状态下开启 NOM Nominal 名义上、公称、额定 NO.PKT No pocket 不许可出现袋形 NOR Normal 正常、正规、标准 NOZ Nozzle 喷嘴、接管嘴 NPS National pipe size 国家标准管径 NPS American standard straight pipe thread 美国家标准准直管螺纹 NPSH Net positive suction head 净(正) 吸入压头 NPSHA Net positive suction head available 净(正)吸入压头有效值 NPSHR Net positive suction head required 净(正)吸入压头必需值 NPT American standard taper pipe thread 美国家标准准锥管螺纹 NS Nitrogen supply 氮源 NUM Number 号码、数目 N.V Needle valve 针形阀 OC. Operating condition 操作条件、工作条件 OD Outside diameter 外径 OET One end threaded 一端制成螺纹(一端带螺纹) OF. Operating flow 操作流量、工作流量 O/O(O-O) Out to out 总尺寸、外廊尺寸 OOC Origin of coordinate 坐标原点 OP. Operating pressure 操作压力、工作压力 OPER Operating 操作、控制、工作 OPP Opposite 相正确、相反 OR Outside radius 外半径 ORF Orifice 孔板、小孔 OS.B.L Outside battery limit 装置边界外侧 OT. Operating temperature 操作温度、工作温度 PA Polyamide 聚酰胺 PAP Piping arrangement plan (Piping assem- 管道平面部署图 bly,piping layout) PAR Parallel 平行、并联 PARA Paragraph 段、节、款 PB Polybutylene 聚丁烯 PB Push button 按钮 PB STA Push button station 控制(按钮)站 PC Polycarbonate 聚碳酸酯 PE Plain end 平端 PE Polyethylene 聚乙烯 P.F Permanent filter 永久过滤器 PF Platform 平台、操作台 PFD Process flow diagram 工艺步骤图 PG Plug 塞子、丝堵、栓 PI Point of intersection 交叉点 P&ID Piping and instrument diagram 管道仪表步骤图 P.IR. Pig iron 生铁 PL Plate 板、盘 PLS Plastic 塑料 PMMA Polymethel methacrylate 聚甲基丙烯酸甲酯 PN Pressure rating(nominal pressure) 公称压力 PNEU Pneumatic 气动、气体 PN.V Pinch valve 夹套式胶管阀(用于泥浆、粉尘等) PO Polyolefin 聚烯烃 POS Point of support 支撑点 PP Polypropylene 聚丙烯 P.PROT Personnel protection 人员保护 PRESS(P) Pressure 压力 PS Polystrene 聚苯乙烯 P.SPT Pipe support 管架 PSR Project status report 项目进展情况汇报 PSSS Purchasing specification summary sheet 订货单、采购说明汇总表 PT Point 点 PTFE Polytetrafluoroethylene 聚四氟乙烯 PT.V Piston type valve 柱塞阀 P.V Plug valve 旋塞阀 PVC Polyvinyl chloride 聚氯乙烯 PVC LND Polyvinyl chloride lined 聚氯乙烯衬里 PVDF Poly vinylidene fluoride 聚偏二氟乙烯 Q CPLG Quick coupling 快速接头 QC.V Quick closing valve 快闭阀 QO.V Quick opening valve 快开阀 QTY Quantity 数量 R Radius 半径 RAD Radiator 辐射器、
