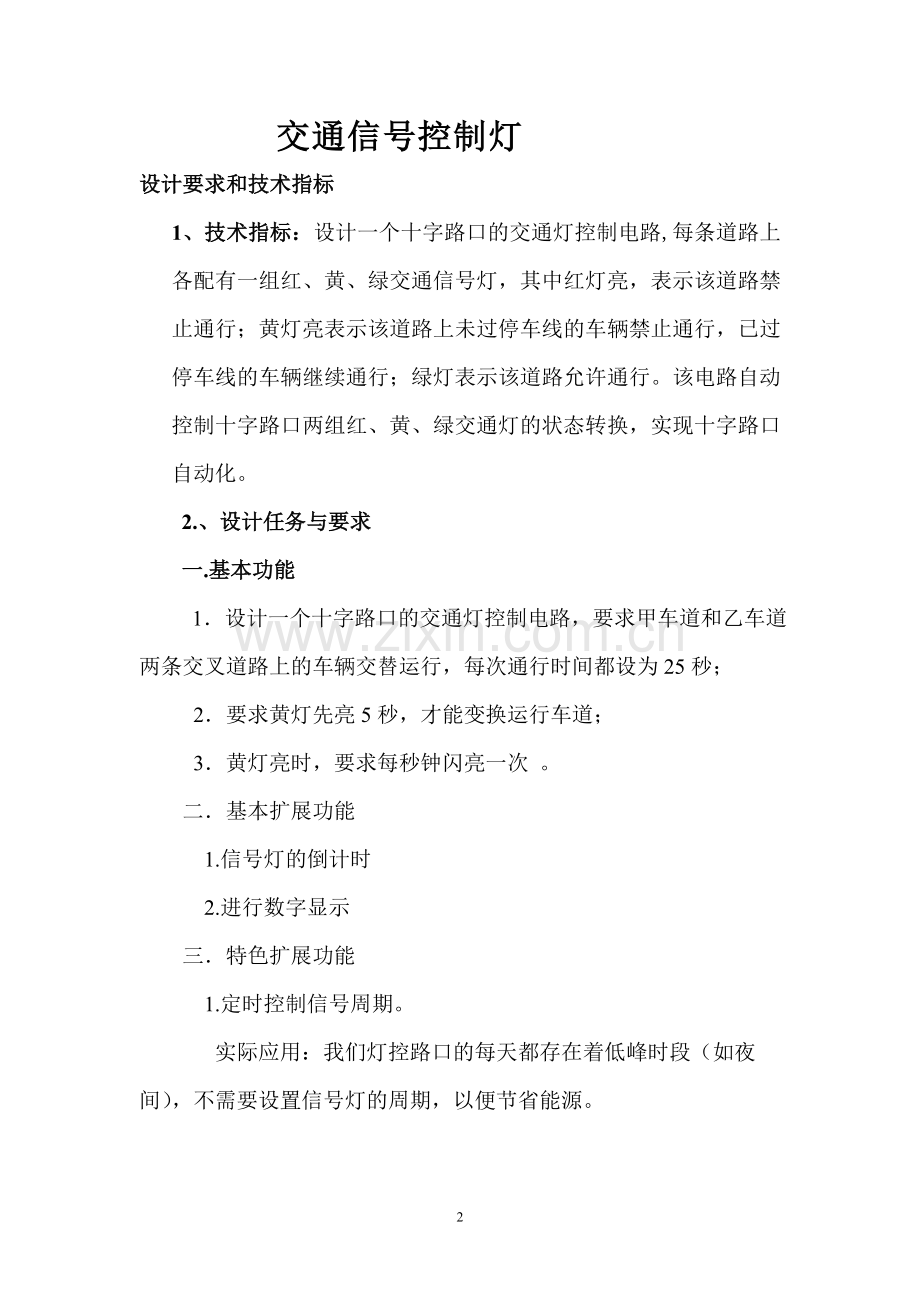

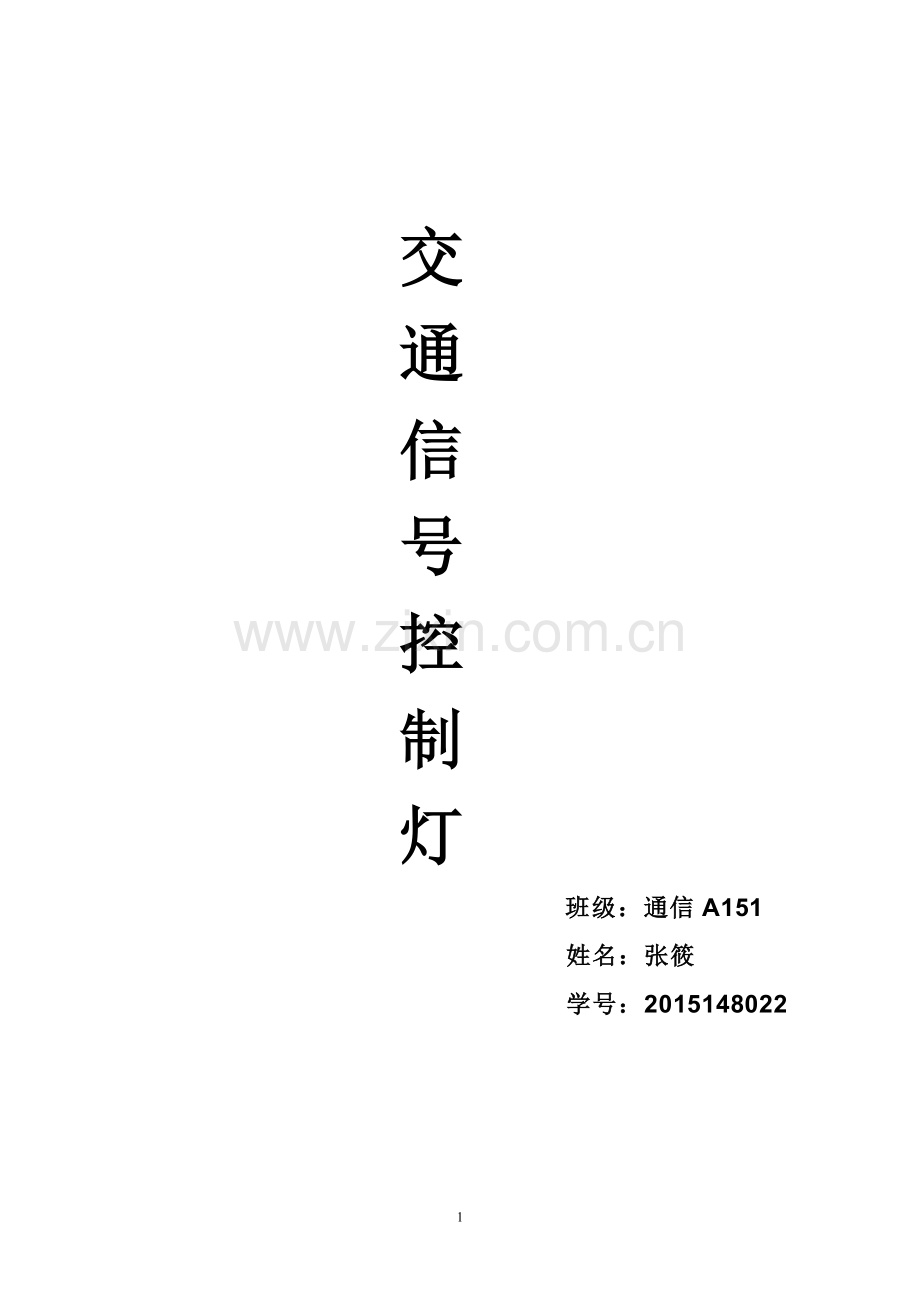

交通信号控制灯 班级：通信A151 姓名：张筱 学号：2015148022 16交通信号控制灯设计要求和技术指标1、技术指标：设计一个十字路口的交通灯控制电路,每条道路上各配有一组红、黄、绿交通信号灯，其中红灯亮，表示该道路禁止通行；黄灯亮表示该道路上未过停车线的车辆禁止通行，已过停车线的车辆继续通行；绿灯表示该道路允许通行。该电路自动控制十字路口两组红、黄、绿交通灯的状态转换，实现十字路口自动化。2.、设计任务与要求一.基本功能 1设计一个十字路口的交通灯控制电路，要求甲车道和乙车道两条交叉道路上的车辆交替运行，每次通行时间都设为25秒； 2要求黄灯先亮5秒，才能变换运行车道； 3黄灯亮时，要求每秒钟闪亮一次 。二基本扩展功能 1.信号灯的倒计时2.进行数字显示三特色扩展功能1.定时控制信号周期。实际应用：我们灯控路口的每天都存在着低峰时段（如夜间），不需要设置信号灯的周期，以便节省能源。我们设计在一个周期的某一时间段内，将交通信号灯自动关闭。（第8个周期运行，第1-7个周期停止运行） 实现手动对关闭周期的时间控制。（周期在20和40之间通过开关控制） 2.定时控制信号周期，实现在一个时段内的不对称周期。实际应用：我们灯控路口的每天都存在着某时段（如两个车道中的一个车道需要长周期），便于交通。我们设计在一个周期的某一时间段内，将交通信号灯变为不对称的信号（A车道为70秒，B车道为30秒）。暂时设置为（第8个的半个周期（30秒）（自动设置为半个周期）运行，加第7个的上半周期（70秒），形成一个不对称周期。第7个下半周期和1-6个周期正常运行） 目录一、 交通灯的组成.3二、单元电路的设计.81、秒脉冲发生器.82、定时器.83.控制器.10三、心得体会.14一交通灯的组成交通灯控制系统的原理框图如图12、1所示。它主要由控制器、定时器、译码器和秒脉冲信号发生器等部分组成。秒脉冲发生器是该 系统中定时器和控制器的标准时钟信号源，译码器输出两组信号灯的控制信号，经驱动电路后驱动信号灯工作，控制器是系统的主要部分，由它控制定时器和译码器的工作。图中： TL: 表示甲车道或乙车道绿灯亮的时间间隔为25秒，即车辆正常通行的时间间隔。定时时间到，TL=1，否则，TL=0。 TY：表示黄灯亮的时间间隔为5秒。定时时间到，TY=1，否则，TY=0。ST：表示定时器到了规定的时间后，由控制器发出状态转换信号。 由它控制定时器开始下个工作状态的定时。 图12、1 交通灯控制系统的原理框图两方向车道的交通灯的运行状态共有4种，如图1-2所示状态0支干道绿灯亮状态1支干道黄灯亮状态2主干道绿灯亮状态3主干道黄灯亮图1-2一般十字路口的交通灯控制系统的工作过程如下：（1）图甲车道绿灯亮，乙车道红灯亮。表示甲车道上的车辆允许通行，乙车道禁止通行。绿灯亮足规定的时间隔TL时，控制器发出状态信号ST，转到下一工作状态。（2）甲车道黄灯亮，乙车道红灯亮。表示甲车道上未过停车线的车辆停止通行，已过停车线的车辆继续通行，乙车道禁止通行。黄灯亮足规定时间间隔TY时，控制器发出状态转换信号ST，转到下一工作状态。（3）甲车道红灯亮，乙车道黄灯亮。表示甲车道禁止通行，乙车道上的车辆允许通行绿灯亮足规定的时间间隔TL时，控制器发出状态转换信号ST，转到下一工作状态。（4）甲车道红灯亮，乙车道黄灯亮。表示甲车道禁止通行，乙车道上位过县停车线的车辆停止通行，已过停车线的车辆停止通行，已过停车线的车辆继续通行。黄灯亮足规定的时间间隔TY时，控制器发出状态转换信号ST，系统又转换到第（1）种工作状态。 交通灯以上4种工作状态的转换是由控制器器进行控制的。设控制器的四种状态编码为00、01、11、10，并分别用S0、S1、S3、S2表示，则控制器的工作状态及功能如下表所示。控制器状态信号灯状态车道运行状态S0（00）S1（01）S2（11）S3（10）甲绿，乙红甲黄，乙红甲红，乙绿甲红，乙黄甲车道通行，乙车道禁止通行甲车道缓行，乙车道禁止通行甲车道禁止通行，乙车道通行甲车禁止道通行，乙车道缓行12-3 控制器工作状态及其功能 控制器应送出甲、乙车道红、黄、绿灯的控制信号。为简便起见，把灯的代号和灯的驱动信号合二为一，并作如下规定： AG=1：甲车道绿灯亮；BG=1：乙车道绿灯亮；AY=1：甲车道黄灯亮；BY=1：乙车道黄灯亮；A R=1：甲车道红灯亮； BR=1：乙车道红灯亮；（A代表甲车道，B代表乙车道，G为绿灯，Y为黄灯，R为红灯）由此得到交通灯的ASM图，如 图12-2所示。设控制器的初始状态为S0（用状态框表示S0），当S0的持续时间小于25秒时，TL=0（用判断框表示TL），控制器保持S0不变。只有当S0的持续时间等于25秒时，TL=1，控制器发出状态转换信号ST（用条件输出框表示ST），并转换到下一个工作状态。依此类推可以弄懂ASM图所表达的含义。 12-2画出交通灯控制器的ASM（Algorithmic State Machine，算法状态机）二单元电路的设计（1）秒脉冲发生器脉冲信号发生器直接由集成元件。（2）定时器定时器由与系统秒脉冲（由上面时钟脉冲产生器提供）同步的计数器构成，要求计数器在状态信号ST作用下，首先清零，然后在时钟脉冲上升沿作用下，计数器从零开始进行增1计数，向控制器提供模5的定时信号TY和模25的定时信号TL。计数器选用集成电路两个74LS190D进行设计。74LS190是10位二进制同步计数器，它具有清零、置数的功能。74LS190D的外引线排列图和时序波形图如图12、4所示，其功能表如表12、2所示。190 的预置是异步的。当置入控制端（ LD ）为低电平时，不管时钟CP 的状态如何，输出端（Q0Q3）即可预置成与数据输入端（D0D3）相一致的状态。190 的计数是同步的，靠CP 加在4 个触发器上而实现。当计数控制端（CT ）为低电平时，在CP 上升沿作用下Q0Q3同时变化，从而消除了异步计数器中出现的计数尖峰。当计数方式控制（U /D）为低电平时进行加计数，当计数方式控制U /D）为高电平时进行减计数。只有在CP 为高电平时CT 和U /D 才可以跳变。190 有超前进位功能。当计数溢出时，进位/错位输出端（CO/BO）输出一个低电平脉冲，其宽度为CP 脉冲周期的高电平脉冲；行波时钟输出端（ RC ）输出一个宽度等于CP 低电平部分的低电平脉冲。CTp、CTT是计 图12、2 交通灯的ASM图数控制端，CO是进位输出端，D0D3是并行数据输入端，Q0Q 3是数据输出端。由两片74LS163级联组成的定时器电路如图12、4所示。74LS190D的外引线排列图74LS190时序波形图输入输出CLKU/DLOADABCDRCOQAQBQCQD000000100001101000100010011000100001表12、2 74LS190D功能表 图为计时器的构成（两个74ls190D） 通过对个位和十位的或门的0，输入给load,实现初始状态的置数，之后将u/d接高电平，从而实现倒数计时。之后由30倒数至0时，或门得0，又实现置数功能。如此循环下去，实现计数功能。 （3）控制器控制器是交通管理的核心，它应该能够按照交通管理规则控制信号灯工作状态的转换。从ASM图可以列出控制器的状态转换表，如表12、3所示。选用两个JK触发器jk-ff接入或门电路做为时序寄存器产生 4种状态，J、K端由高电平控制。使用其计数功能。 JK-FF外接引线表表12、3 控制器状态转换表J、J1K、K1TYTLQ Q1ARAGAYBRBGBY111010100010110111100001111001010100110100001100根据表12、3、可以推出状态方程和转换信号方程，其方法是：将Q、Q1和AG为1的项所对应的输人或状态转换条件变量相与，其中1用原变量表示，0用反变量表示，然后将各与项相或，即可得到下面的方程：根据以上方程，对其化简得AR=Q、,实现每个D触发器的输入函数，将触发器的现态值（Q1、Q0）加到D触发器输入端作为控制信号即可实现控制器的功能。控制器的逻辑图如图12、5所示。 黄灯闪烁可由时钟脉冲来解决，当信号为1的时候，采用或门电路，从而使信号灯失去作用，实现锁定。当信号为0的时候将会解除锁定。同时信号的1、0变换，使黄灯实现闪烁。图 12、5控制器逻辑图三体会总结通过这次课程设计，加强了我们小组的思考和解决问题的能力。电路原理和连接，和芯片上的选择。巩固数字逻辑电路的理论知识，对190计数器更加了解，懂得它的功能与其它芯片替换等.使D触发器从书本上的理论知识联系到实际,让我更加了解它的功能. 更重要的是如何将逻辑电路灵活运用于实际生活。我觉得做课程设计同时也是对课本知识的巩固和加强，平时看课本时，有时问题老是弄不懂，做完课程设计，那些问题就迎刃而解了。而且还可以记住很多东西。比如一些触发器的功能，平时看课本，这次看了，下次就忘了，做了课程设计后就完全了解其作用。突然觉得得到一个好的分数不是一件重要的事情。真正重要的是在这次设计中学到了一些东西。不仅仅是电路上的知识，更是一种科研能力、独立思考的能力、对知识的热爱。 1. 基于C8051F单片机直流电动机反馈控制系统的设计与研究2. 基于单片机的嵌入式Web服务器的研究 3. MOTOROLA单片机MC68HC（8）05PV8/A内嵌EEPROM的工艺和制程方法及对良率的影响研究 4. 基于模糊控制的电阻钎焊单片机温度控制系统的研制 5. 基于MCS-51系列单片机的通用控制模块的研究 6. 基于单片机实现的供暖系统最佳启停自校正（STR）调节器7. 单片机控制的二级倒立摆系统的研究8. 基于增强型51系列单片机的TCP/IP协议栈的实现 9. 基于单片机的蓄电池自动监测系统 10. 基于32位嵌入式单片机系统的图像采集与处理技术的研究11. 基于单片机的作物营养诊断专家系统的研究 12. 基于单片机的交流伺服电机运动控制系统研究与开发 13. 基于单片机的泵管内壁硬度测试仪的研制 14. 基于单片机的自动找平控制系统研究 15. 基于C8051F040单片机的嵌入式系统开发 16. 基于单片机的液压动力系统状态监测仪开发 17. 模糊Smith智能控制方法的研究及其单片机实现 18. 一种基于单片机的轴快流CO,2激光器的手持控制面板的研制 19. 基于双单片机冲床数控系统的研究 20. 基于CYGNAL单片机的在线间歇式浊度仪的研制 21. 基于单片机的喷油泵试验台控制器的研制 22. 基于单片机的软起动器的研究和设计 23. 基于单片机控制的高速快走丝电火花线切割机床短循环走丝方式研究 24. 基于单片机的机电产品控制系统开发 25. 基于PIC单片机的智能手机充电器 26. 基于单片机的实时内核设计及其应用研究 27. 基于单片机的远程抄表系统的设计与研究 28. 基于单片机的烟气二氧化硫浓度检测仪的研制 29. 基于微型光谱仪的单片机系统 30. 单片机系统软件构件开发的技术研究 31. 基于单片机的液体点滴速度自动检测仪的研制32. 基于单片机系统的多功能温度测量仪的研制 33. 基于PIC单片机的电能采集终端的设计和应用 34. 基于单片机的光纤光栅解调仪的研制 35. 气压式线性摩擦焊机单片机控制系统的研制 36. 基于单片机的数字磁通门传感器 37. 基于单片机的旋转变压器-数字转换器的研究 38. 基于单片机的光纤Bragg光栅解调系统的研究 39. 单片机控制的便携式多功能乳腺治疗仪的研制 40. 基于C8051F020单片机的多生理信号检测仪 41. 基于单片机的电机运动控制系统设计 42. Pico专用单片机核的可测性设计研究 43. 基于MCS-51单片机的热量计 44. 基于双单片机的智能遥测微型气象站 45. MCS-51单片机构建机器人的实践研究 46. 基于单片机的轮轨力检测 47. 基于单片机的GPS定位仪的研究与实现 48. 基于单片机的电液伺服控制系统 49. 用于单片机系统的MMC卡文件系统研制 50. 基于单片机的时控和计数系统性能优化的研究 51. 基于单片机和CPLD的粗光栅位移测量系统研究 52. 单片机控制的后备式方波UPS 53. 提升高职学生单片机应用能力的探究 54. 基于单片机控制的自动低频减载装置研究 55. 基于单片机控制的水下焊接电源的研究 56. 基于单片机的多通道数据采集系统 57. 基于uPSD3234单片机的氚表面污染测量仪的研制 58. 基于单片机的红外测油仪的研究 59. 96系列单片机仿真器研究与设计 60. 基于单片机的单晶金刚石刀具刃磨设备的数控改造 61. 基于单片机的温度智能控制系统的设计与实现 62. 基于MSP430单片机的电梯门机控制器的研制 63. 基于单片机的气体测漏仪的研究 64. 基于三菱M16C/6N系列单片机的CAN/USB协议转换器 65. 基于单片机和DSP的变压器油色谱在线监测技术研究 66. 基于单片机的膛壁温度报警系统设计 67. 基于AVR单片机的低压无功补偿控制器的设计 68. 基于单片机船舶电力推进电机监测系统 69. 基于单片机网络的振动信号的采集系统 70. 基于单片机的大容量数据存储技术的应用研究 71. 基于单片机的叠图机研究与教学方法实践 72. 基于单片机嵌入式Web服务器技术的研究及实现 73. 基于AT89S52单片机的通用数据采集系统 74. 基于单片机的多道脉冲幅度分析仪研究 75. 机器人旋转电弧传感角焊缝跟踪单片机控制系统 76. 基于单片机的控制系统在PLC虚拟教学实验中的应用研究77. 基于单片机系统的网络通信研究与应用 78. 基于PIC16F877单片机的莫尔斯码自动译码系统设计与研究79. 基于单片机的模糊控制器在工业电阻炉上的应用研究 80. 基于双单片机冲床数控系统的研究与开发 81. 基于Cygnal单片机的C/OS-的研究82. 基于单片机的一体化智能差示扫描量热仪系统研究 83. 基于TCP/IP协议的单片机与Internet互联的研究与实现 84. 变频调速液压电梯单片机控制器的研究 85. 基于单片机-免疫计数器自动换样功能的研究与实现 86. 基于单片机的倒立摆控制系统设计与实现 87. 单片机嵌入式以太网防盗报警系统 88. 基于51单片机的嵌入式Internet系统的设计与实现 89. 单片机监测系统在挤压机上的应用 90. MSP430单片机在智能水表系统上的研究与应用 91. 基于单片机的嵌入式系统中TCP/IP协议栈的实现与应用92. 单片机在高楼恒压供水系统中的应用 93. 基于ATmega16单片机的流量控制器的开发 94. 基于MSP430单片机的远程抄表系统及智能网络水表的设计95. 基于MSP430单片机具有数据存储与回放功能的嵌入式电子血压计的设计 96. 基于单片机的氨分解率检测系统的研究与开发 97. 锅炉的单片机控制系统 98. 基于单片机控制的电磁振动式播种控制系统的设计 99. 基于单片机技术的WDR-01型聚氨酯导热系数测试仪的研制 100. 一种RISC结构8位单片机的设计与实现 101. 基于单片机的公寓用电智能管理系统设计 102. 基于单片机的温度测控系统在温室大棚中的设计与实现103. 基于MSP430单片机的数字化超声电源的研制 104. 基于ADC841单片机的防爆软起动综合控制器的研究105. 基于单片机控制的井下低爆综合保护系统的设计 106. 基于单片机的空调器故障诊断系统的设计研究 107. 单片机实现的寻呼机编码器 108. 单片机实现的鲁棒MRACS及其在液压系统中的应用研究 109. 自适应控制的单片机实现方法及基上隅角瓦斯积聚处理中的应用研究110. 基于单片机的锅炉智能控制器的设计与研究 111. 超精密机床床身隔振的单片机主动控制 112. PIC单片机在空调中的应用 113. 单片机控制力矩加载控制系统的研究 项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！项目论证，项目可行性研究报告，可行性研究报告，项目推广，项目研究报告，项目设计，项目建议书，项目可研报告，本文档支持完整下载，支持任意编辑！选择我们，选择成功！单片机论文，毕业设计，毕业论文，单片机设计，硕士论文，研究生论文，单片机研究论文，单片机设计论文，优秀毕业论文，毕业论文设计，毕业过关论文，毕业设计，毕业设计说明，毕业论文，单片机论文，基于单片机论文，毕业论文终稿，毕业论文初稿，本文档支持完整下载，支持任意编辑！本文档全网独一无二，放心使用，下载这篇文档，定会成功！
