安全防护专项方案(2).doc

上传人:快乐****生活 文档编号:3031097 上传时间:2024-06-13 格式:DOC 页数:10 大小:86.04KB
下载 相关 举报
安全防护专项方案(2).doc_第1页
第1页 / 共10页
安全防护专项方案(2).doc_第2页
第2页 / 共10页
安全防护专项方案(2).doc_第3页
第3页 / 共10页
安全防护专项方案(2).doc_第4页
第4页 / 共10页
安全防护专项方案(2).doc_第5页
第5页 / 共10页
点击查看更多>>
资源描述

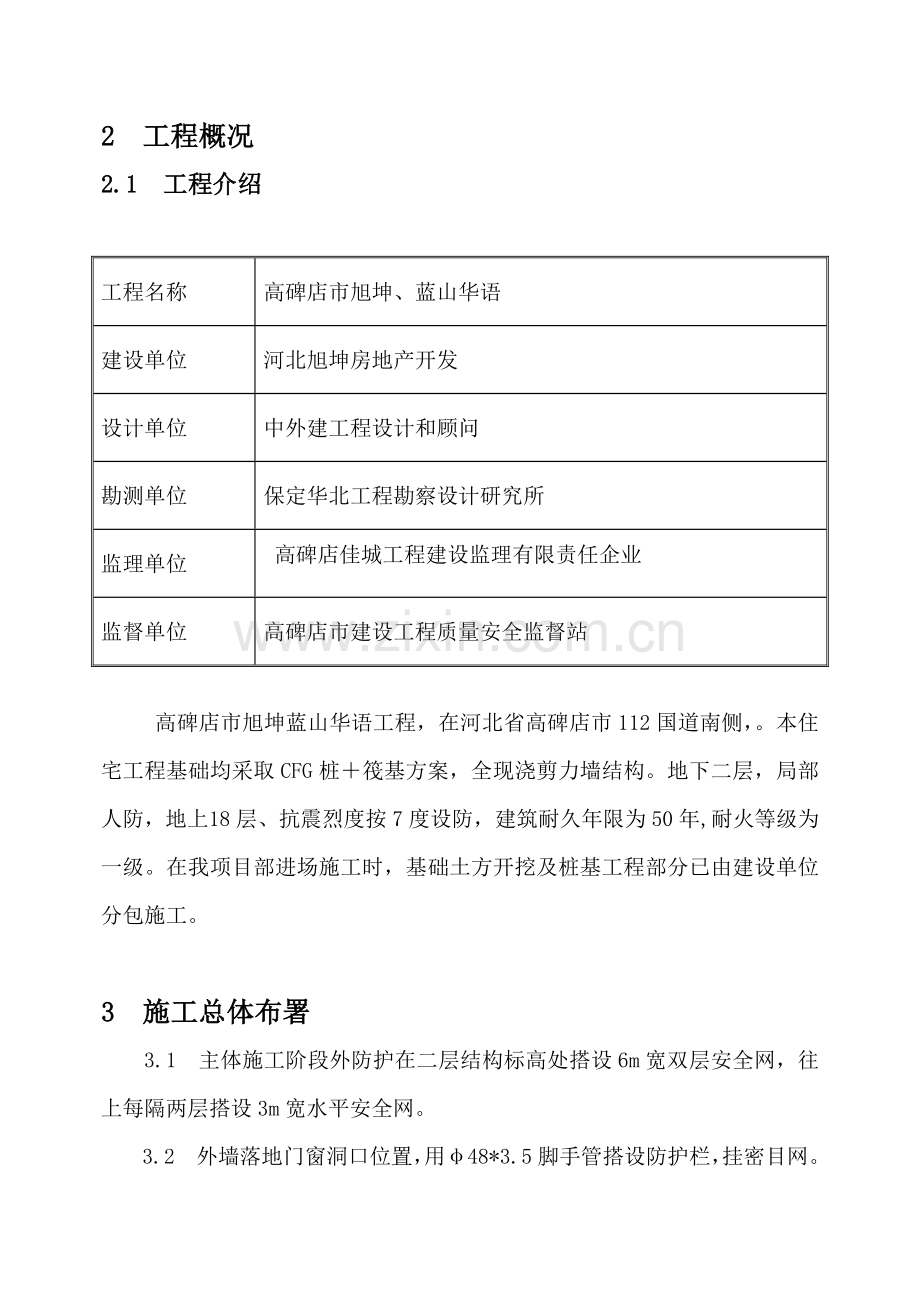

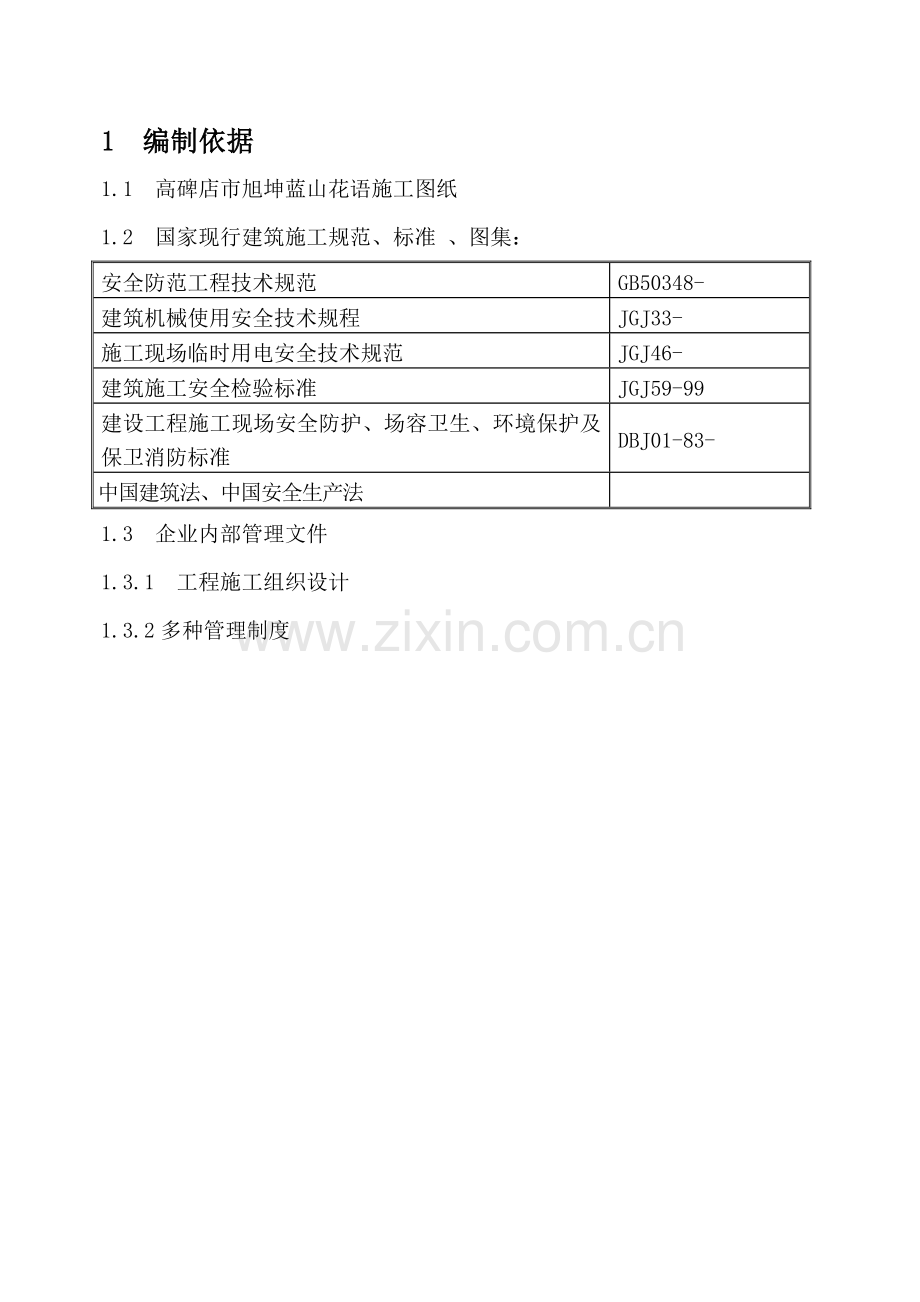

1、1编制依据1.1高碑店市旭坤蓝山花语施工图纸1.2国家现行建筑施工规范、标准 、图集:安全防范工程技术规范GB50348-建筑机械使用安全技术规程JGJ33- 施工现场临时用电安全技术规范JGJ46-建筑施工安全检验标准JGJ59-99建设工程施工现场安全防护、场容卫生、环境保护及保卫消防标准DBJ01-83-中国建筑法、中国安全生产法1.3企业内部管理文件1.3.1工程施工组织设计1.3.2多种管理制度2工程概况2.1工程介绍工程名称高碑店市旭坤、蓝山华语建设单位河北旭坤房地产开发设计单位中外建工程设计和顾问勘测单位保定华北工程勘察设计研究所监理单位 高碑店佳城工程建设监理有限责任企业监督单

2、位高碑店市建设工程质量安全监督站高碑店市旭坤蓝山华语工程,在河北省高碑店市112国道南侧,。本住宅工程基础均采取CFG桩筏基方案,全现浇剪力墙结构。地下二层,局部人防,地上 18层、抗震烈度按7度设防,建筑耐久年限为50年,耐火等级为一级。在我项目部进场施工时,基础土方开挖及桩基工程部分已由建设单位分包施工。3施工总体布署3.1主体施工阶段外防护在二层结构标高处搭设6m宽双层安全网,往上每隔两层搭设3m宽水平安全网。3.2外墙落地门窗洞口位置,用48*3.5脚手管搭设防护栏,挂密目网。3.3施工作业层采取外挑脚手架封闭操作面。3.4顶板模板、方木、管件拆除倒运采取槽钢焊接成卸料平台,卸料平台分

3、别放置在结构南侧宽大阳台处,随结构提升。3.5基础工程施工时,在地下室外墙外侧搭设双排钢管脚手架,方便满足基础结构施工和外墙防水施工需要。3.6槽内基础施工时,沿坑边搭设1.5m高防护栏杆,外挂密目网,并在楼一侧搭设供人上、下行一字形斜道。3.7项目部办公室处配电房,采取围栏防护搭设防雨防砸棚。4施工方法4.1基槽外防护栏杆搭设立杆使用1.5m长48钢管,立杆间距3m。设两道水平栏杆,防护栏杆上挂绿网。护坡时槽边500 mm内采取砼浇筑,砖砌240*240高挡水墙,预防地表水流入槽内。具体做法见下图:4.2地下室施工用双排脚手架4.2.1地下室结构施工脚手架属承重脚手架。既为地下室使用,也要考

4、虑为地下室外墙防水施工;除结构脚手架使用还起到外防护作用。4.2.2基础底板防水外导墙砌筑完成后隔34天,待抹灰砂浆达成一定强度,回填肥槽内处导墙高度素土,素土必需分步扎实。4.2.3素土回填到导墙标高后,在肥槽回填土上搭设双排脚手架,外脚手架采取48扣件式钢管脚手架。内立杆距墙300mm,立杆横距1.2m,纵距1.5m,水平杆步距1.5m。脚手架待墙出模后再搭设,内立杆第一次搭设高度不超出3m,以防影响上部模板施工。4.2.4基础之字形坡道和外脚手架连接,坡道宽度为1m,每3m层高搭设两跑。坡道转角处搭设宽度大于1.5m平台,坡道及平台绑二道不低于1.2m防护栏杆下设180mm高度挡脚板密目

5、网,坡道满铺50厚木脚手板,并用三角木条每隔300mm钉一道防滑条,防滑条厚度大于30mm。4.2.5基础外脚手架待地下室防水层施工完成后,回填土进行前全部拆除,拆除脚手架时注意保护防水层。4.3主体结构施工外防护网搭设4.3.1施工场区周围安全防护办公室东北角进行防护,以防塔吊旋转时物品掉落。4.3.2主体结构3m水平网搭设(1)在每道应搭没水平兜网处搭设3m宽水平网挑架。沿建筑物四角及间距6m处设三角形钢管挑架。(2)三角形挑架采取现场搭设方法,出挑高度为2.3m,出挑宽度为3m。挑架端部之间用12.5钢丝绳,作为水平网内侧固定端大于600mm。(3)建筑物四角挑架和墙体连接固定借助对应高

6、度螺栓孔加60塑料套管,由套管位置穿出一根48钢管和外挑架内外用扣件锁紧,每个挑架连接点不少于四点。(4)中间部位挑架用钢管和门窗口或梁板做硬性连接,确保挑架稳定性。中间排架间距6米,最少四个挑架。4.3.3主体结构外墙落地窗洞口防护外墙落地窗洞口及外阳台位置经过调整油托丝杆和梁板上、下撑紧,在立杆之间绑二道水平防护栏杆,防护栏杆距地300mm,水平杆距900mm,在水平杆内侧满封密目网。(1)外墙洞口、阳台防护栏杆在外挂架提升以后应立即搭设完成。安全员立即检验防护栏杆搭设进度和连接情况,发觉问题立即要求整改。(2)阳台处900mm高栏板、空调板及落地窗上返檐,在外檐装修前进行施工。架子工在下

7、层用钢管搭设挑架子,挑架子应和结构外墙可靠连接,挑架子平台位置搭设在上层结构标高处,满铺50厚木脚手板,周围搭设防护栏板,挂密目网。操作平台上部用50厚木脚手板,搭设防砸护头棚,预防上部交叉作业掉物伤人。挑架随每层栏板施工进度情况进行搭设,使用后立即给拆除。4.3.4卸料平台(1)卸料平台宽为2500mm,出挑长度为4.5m。卸料平台承重钢结构选择16槽钢焊接而成。槽钢之间接触面确保焊接最大,要求双面满焊,焊缝高、宽大于5mm。(2)平台上外露三面用钢管搭设1200mm高防护栏杆。立筋间距1米,水平筋二道间距900mm。栏杆内侧用竹胶板做密闭封挡,以防掉物伤人。卸料平台上部满铺50厚木脚手板,

8、脚手板和钢构件连接牢靠。(3)卸料平台吊绳采取24.5钢丝绳,钢丝绳两端采取编扎绳头和20钢吊环连,上部拉结点借用上一层螺栓孔位置用28穿墙螺栓固定。(4)卸料平台和结构外墙经过钢管在阳台处卡固连接。(5)卸料平台焊接完成,经验收合格后方可使用,卸料平台每次安装就位后,必需经安全员验收合格方可投入使用。(6)卸料平台限制载重为1.5吨。(7)卸料平台计算见缷料平台施工方案。4.4洞口、临边防护方法4.4.1楼梯口、电梯井口防护(1)在施工层楼梯口处上、下人楼梯间上部必需搭设防护棚,梯梁临边处用钢管搭接二道防护栏杆,栏杆上挂上危险标志。(2)电梯井筒内在负一层顶板处搭设一层防护。电梯井在一层顶板

9、处张挂第一道水平网,往上每三层张挂一道水平网。水平网采取25钢筋做边框,将水平网用边绳系在钢筋上,形成整体。底部经过墙体螺栓孔穿25钢筋支撑平网。(3)电梯井口焊统一尺寸12钢筋防护门。防护门两侧经过电梯井内侧附钢管,使用铅丝将防护门拧紧。4.4.2首层通道口搭设防护棚(1)根据施工需要,在建筑物东侧设置10个主入口位置(每栋号1个),作为进楼主通道口,主入口通道宽度为3m,搭设高度为4米。防护棚用48钢管搭设,立杆纵距为1.5m,水平杆横距为1.5m,外侧面满封密目网。顶部满铺两层50厚木脚手板,地面斜铺脚手板,在其表面钉大于30mm厚防滑木条,主入口处设显著标志,张挂多种安全宣传牌。(2)

10、首层楼内周围门窗洞口全部搭设二道防护栏杆。防护栏杆第一道水平杆距地200mm,二道水平杆距地1.2m,满封绿色密目网,预防人员由其它口入内。全部立杆、水平杆采取红白漆。(3)楼梯墙上在楼层标高处设显著楼层号标志,引导上、下行人。4.4.3施工电梯防护通道(1)施工电梯通道使用48钢管扣件搭设,通道满铺50厚木脚手板。通道两侧设大于180mm挡脚板。通道两侧搭设1.2m高防护栏杆,外侧面满挂密目网。进出电梯平台口处设置活动防护门。防护门内开,上、下人必需关闭防护门。(2)施工电梯地面通道搭设防护棚,做法同首层主入口要求。4.4.4楼层洞口防护方法卫生间通风及管道预留洞口,每层用多层板做封盖挡板进

11、行防护。 100 洞口宽 100 15厚多层板 5050mm木方 洞口防护示意图4.5施工作业层防护施工作业层采取外挑脚手架封闭操作面,具体做法详见外挑架施工方案。5 安全保障方法(1)在搭设6m平网时施工次序是,先将片状架体组好后,由塔吊配合安装,待安装完成后方可解除吊点。(2)在张挂安全平网绷挂前,应按次序将各网依次在内外钢缆上穿挂固定好后,经专职安全员认可后,方可进行外钢缆绷紧作业,外缆绷紧后再绷挂内钢缆。一面墙一面墙依次进行。(3)安全网应购置合格产品,并按相关要求进行试检验。(4)安全网张挂好后应将网上杂物,定时进行清理。(5)严格要求,各工种不得将任何工具或材料、物件等向下进行抛掷

12、,违者进行罚款处理。(6)楼面上垃圾等杂物,应在专员安排下,有计划地经过塔吊向下吊运。(7)断料时,每面应考虑拉到紧线支架及下挂挂网长度,或挂好后再进行钢缆切断,预防不够长度而形成浪费。(8)张挂安全平网次序:先搭底层平网,然后再搭每隔三层平网。(9)张挂安全网时,网钢缆应绷紧,网不可绷紧,应保持有一定弧度。(10)安全网每隔三个月应检验一次网质量情况,(牢靠程度)达不到要求或损坏较严重应进行更换。(11)张挂安全网工作由专职负责进行,且架子工必需持证上岗。(12)专职架子工在进行高空作业时也应配系安全带。(13)凡遇有和施工安全技术操作规程要求有冲突地方,应以安全技术操作规程要求或河北省地方标准为准。(14)平网下方不得堆放杂物。旭坤蓝山花语工程安全防护方案 东昌建筑工程企业
