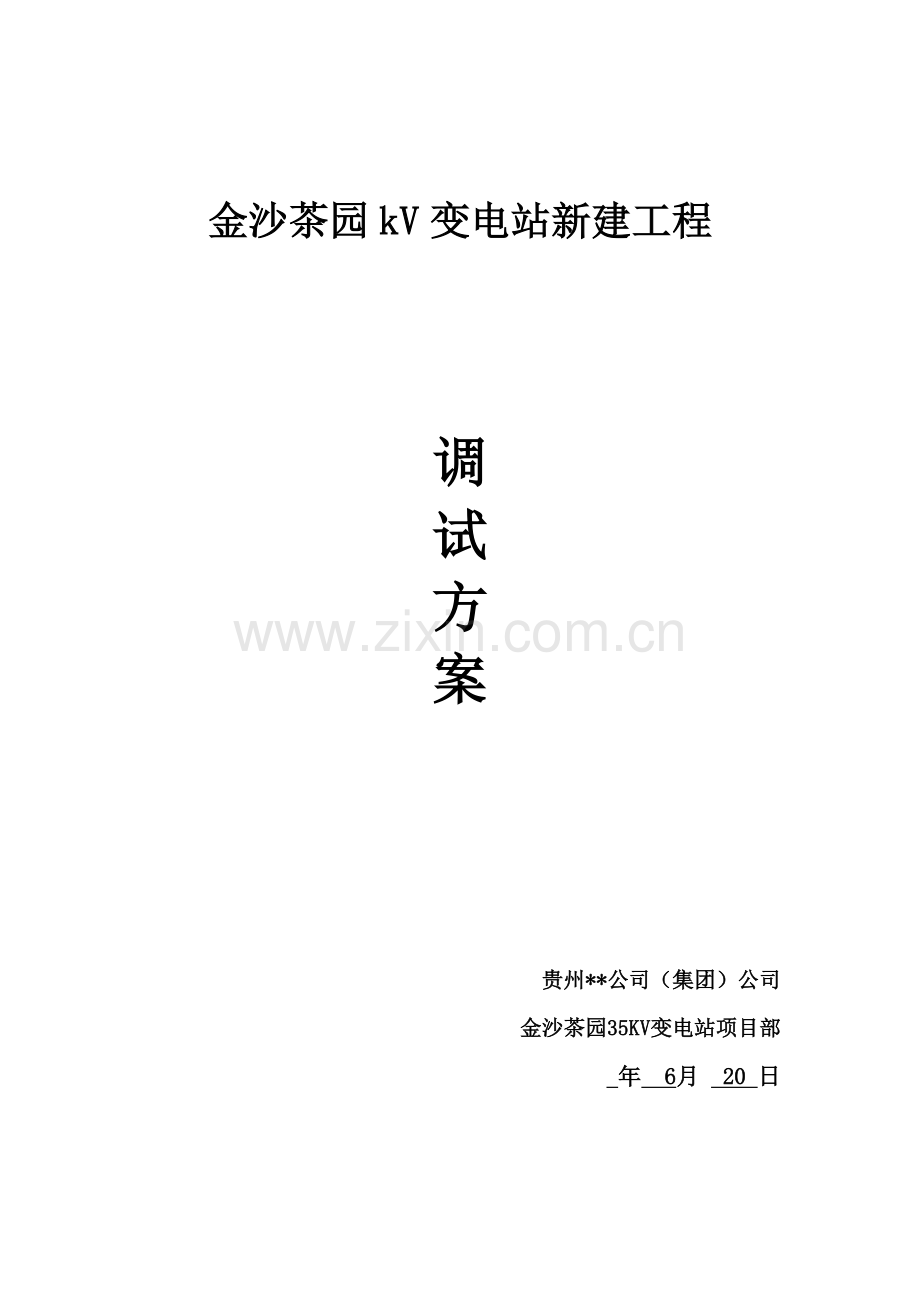

新建35kV变电站调试专项方案.doc

金沙茶园kV变电站新建工程

调
试
方
案

贵州**公司（集团）公司
金沙茶园35KV变电站项目部
年 6月 20 日

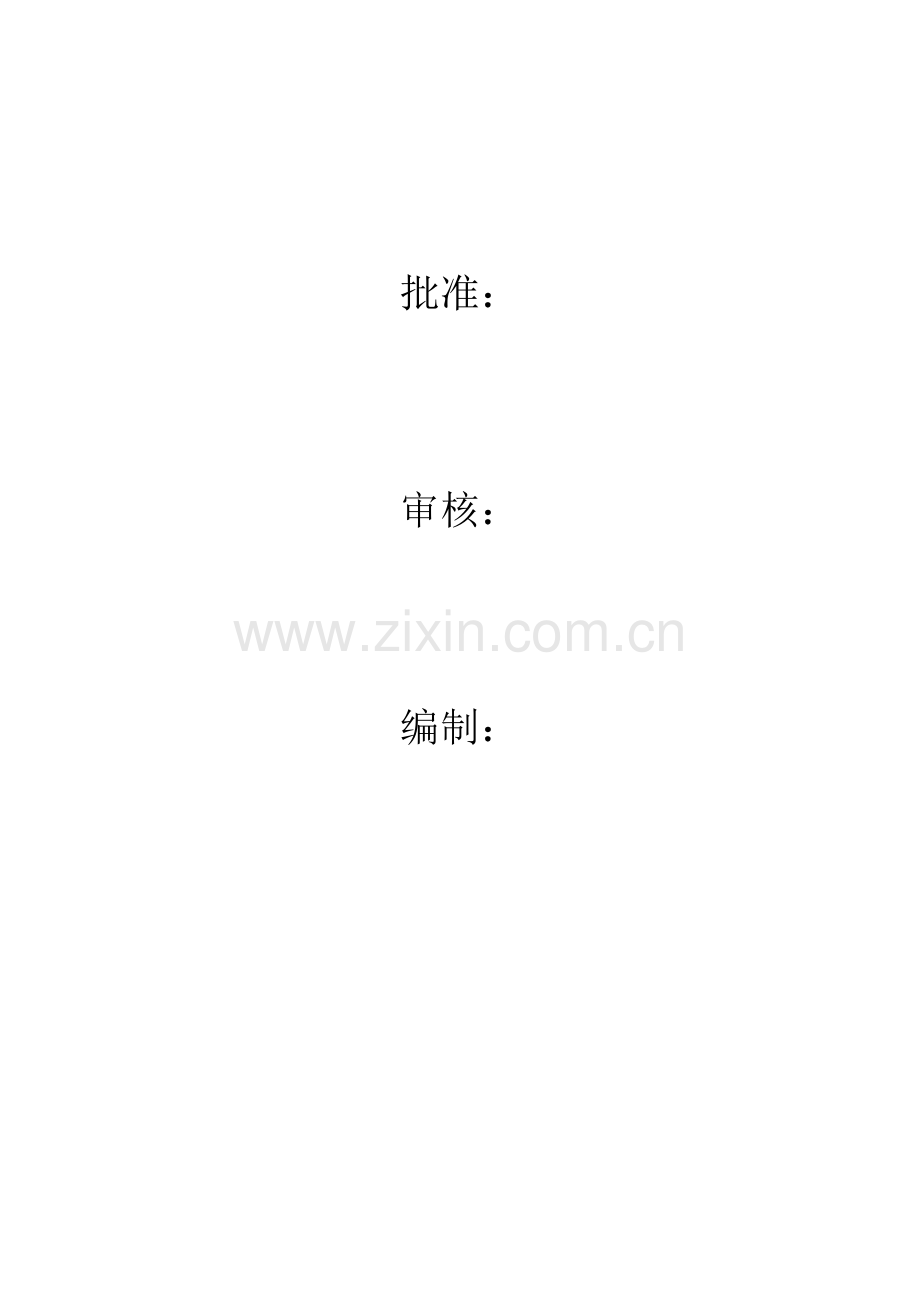

批准：

审核：

编制：

2.1.1施工技术资料准备
2.1.1.1施工图纸会审
从项目法人处领取设计图纸后，进行登记造册。由项目总工组织各专业技术人员分专业审视图纸，对其中问题进行汇总，由项目总工提交图纸审核会。
2.1.1.2技术培训
为保证达标投产，创一流变电站，工程开工迈进行技术培训，详细安排有：
焊工培训；
大截面导线压接培训；
起重基本知识培训；
载波、通讯专业培训等。
2.1.1.3配备技术资料
在技术准备阶段，依照本站设备选型收集各个厂家技术资料，为职工配备专业技术书籍。
2.1.1.4编写施工技术方案
⑴． 配套工程施工方案
⑵． 全站接地施工方案；
⑶． 变压器安装办法；
⑷． 软母线安装方案；
⑸． 电气设备交接实验方案；
⑹． 电缆敷设办法；
⑺． 二次接线工艺规定；
⑻． 继电保护调试方案；
⑼． 全站保护传动方案。
技术方案应在工序施工前编制审批后后进行技术交底。施工班组严格按照方案执行，对有疑问地方应报技术人员，按原审批程序审批后再依照执行。
2.1.2施工材料准备
2.1.2.1编制材料筹划
在认真审视图纸基本上，提供详细材料筹划；电气工程材料表涉及金具、导线、电缆及其他装置性材料，材料表规定标示清晰，应详细到设备安装间隔及重要金具安装位置。
2.1.2.2编制机具筹划
在熟悉工程图纸状况下，依照工程特点，编制机具供应筹划；及时安排配备某些专用仪器、设备，以满足工程需要。
2.1.3施工场地准备
2.1.4.1施工现场要具备三通一平，即水、电、路三通，场地平整。
2.1.4.2施工暂时建设应布置合理，施工场地、材料库、生活驻地整洁有序，施工废弃物要及时清理。
2.1.4.3生活垃圾及时清理。
2.1.4.4配电箱配备规范、安全、合理。
2.1.4施工机械配备
电气工程重要施工机械设备装备表
设 备 名 称
规格
数量
备注
吊车
8t 16t
各1台

砂轮机

2台

液压机

2台

机动绞磨
5t
2台

煨管机

1台

运送车

4辆

电焊机

5台

真空泵

2台

2.1.5.3实验设备配备：
重要实验设备装备表
设 备 名 称
规 格
数量
数量
备注
介损测试仪

1台

经纬仪

1台

测高仪

1台

实验变压器
200kV
1台

变压器变比测试仪

1台

变压器直阻测试仪

1台

直流高压发生器
400kV
1台

单臂电桥

2台

双臂电桥

1台

回路电阻测试仪

1台

电动兆欧表

1台

氧化锌避雷器测试仪

1台

微机继电保护实验装置

2台

继电保护实验装置

1台

交、直流电表校验仪

1台

微水测试仪

1台

检漏仪

1台

数字传播分析仪
HP37721A
1台

电平表

3台

变送器校验仪

1套

其他
常规仪器、仪表

2.1.5.4机具供应筹划：
所有机具、仪器严格按照设备配备表配备和供应，投入施工迈进行全面检查和保养。所有仪器使用必要在周检期内，各设备必要在相应分部工程筹划开工前10天运至现场，充分做好施工准备。
2.1.5施工力量配备
本次工程施工共7个班组参加施工，总计64人（涉及驾驶员7人）；
（1）黔冠线路一队5人；
（2）黔冠公司一次安装队10人；
（3）黔冠公司二次队(含高压实验)9人；
2.1.6履行当代化管理
本工程贯彻执行GB/T19001－ ISO9001《质量体系－设计/开发、生产、安装和服务质量保证模式》，严格按公司质量体系程序文献进行管理。实行目的管理，将安全、质量、进度目的（指标）分解到各级各分部工程，按施工阶段对目的完毕状况进行检查、评价，对各个目的拟定负责人，把目的责任与经济责任相结合。
履行网络筹划控制管理，依照工序特点及项目法人规定工期，编制合理进度图，以核心途径为主线来抓管理。
运用计算机信息管理系统，对工程技术、质量、安全、物资、筹划、记录、文书等实行当代化管理。充分运用公司本部各类资源，保障项目目的实现。
2.2施工工序总体安排
电气工程筹划从02月开工，05月竣工，具备条件各专业同步施工，原则上先高处后地面；先架设软母跨线，然后吊装一次设备,变压器安装、10kV开关安装、二次某些施工也同步进行，各专业齐头并进，合理调度（详细见附后施工进度筹划网络图）。
按照规定，项目经理部向监理工程师提交施工进度筹划图，并及时报送各类记录报表。
2.３重要工序和特殊工序施工办法
2.3.1 主变压器安装施工办法和施工效率预计，潜在问题分析
主变压器安装质量直接影响整个变电站运营质量。因而，从变压器进入变电站内起，直至竣工，要严格按照规范、规程以及作业指引书进行检查、保管、安装。
a.到货检查。本体外观良好，冲击记录仪、器身压力正常，附件、备件、专用工具及技术资料齐全，绝缘油化验合格。
b.对套管CT进行实验，其绝缘电阻、励磁特性曲线、极性变比均应符合规定；套管介损实验，其值tgδ≤0.7%；电容型套管实测电容量值与产品铭牌数值或出厂实验值相比，其差值应在±10%范畴内；测量小套管绝缘电阻≥1000MΩ。
c.变压器进行器身检查时，应选取无雨、雪、雾、大风天气，且湿度≤75%，检查人员应着无金属纽扣干净工作服和新塑料底布鞋，除使用工具外，不得携带任何金属物品；所用工具必要用白布带系于手腕上，工具设专门工具管理员管理，工作结束时，所有工具必要所有交回。
d.所有附件安装完毕后应按规程进行高压实验，对实验成果有疑问须分析因素再次实验直至合格。变压器器身须补漆或重新喷漆并刷标志漆。
2.3.2电缆敷设施工办法和施工效率预计，潜在问题分析
a.电缆敷设前，先做好暂时电缆标牌，并标明电缆编号、规格、走向。
b.电缆敷设要按区域进行，先敷设集中电缆，再敷设分散电缆；先敷设动力电缆，再敷设控制电缆；先敷设长电缆，再敷设短电缆，电缆两端余度不不不大于0.3米。
c.电缆敷设时，每敷设完一根，及时沿线整顿，排列整洁，绑扎牢固，并在规定位置挂好暂时电缆标牌。禁止电缆与地面、屏、墙角摩擦。
d.电缆进入沟道、保护管、建筑物、端子箱、控保屏柜时，出入口应封堵严密。
e.户外电缆穿管若长度不够，套丝对接。
f. 电缆应按筹划总类和数量及时到货，以保证同一走向电缆一次敷设完毕，保证敷设工艺及避免重复劳动。技术人员及调试人员认真阅图，及时发现二次图纸误、漏之处，及时反馈设计部门，使问题在电缆敷设前得以解决。
2.3.3高压实验施工办法和施工效率预计，潜在问题分析
一次设备实验直接影响到站内所有高压一次设备安全运营。因而，在实验过程中要严格把关，对实验不合格设备坚决不能投运。实验数据要符合规范、规程以及厂家技术阐明书规定。对在实验中发既有争议问题和实验项目要及时报告项目部，以便及时与厂家、监理协商解决。
天气因素将是影响高压实验一种重要因素，应依照一次设备完毕状况及天气状况合理安排高压实验，天气容许时应先安排室外实验项目，使问题得到及时发现。
2.3.4调试施工办法和施工效率预计，潜在问题分析
为保证本工程调试工作质量，公司将派具备丰富调试经验和较高专业理论水平专业人员负责本工程调试任务。调试工作除执行《作业指引书》外，还要依照本工程特点编写《继电保护调试大纲》，《继电保护调试大纲》应对调试内容、实验项目、实验环节、操作办法、技术规定等作出详细规定，对所有实验项目作出对的判断并做好记录。
保护及综合自动化元件调试可恰当提迈进行，传动实验可二次等一次，如有需要时，采用断路器模仿装置提前传动回路。
2.3.6特殊工序控制
本工程电气安装施工中母线压接为特殊工序。
a．做好工程性压接培训。
b．施工前依照工程技术参数，编制详细施工技术办法，并做好工程性压接实验。
c．施工中严格按照施工办法施工。

贵州**公司（集团）公司
金沙茶园35KV变电站项目部
年 6月 20 日
