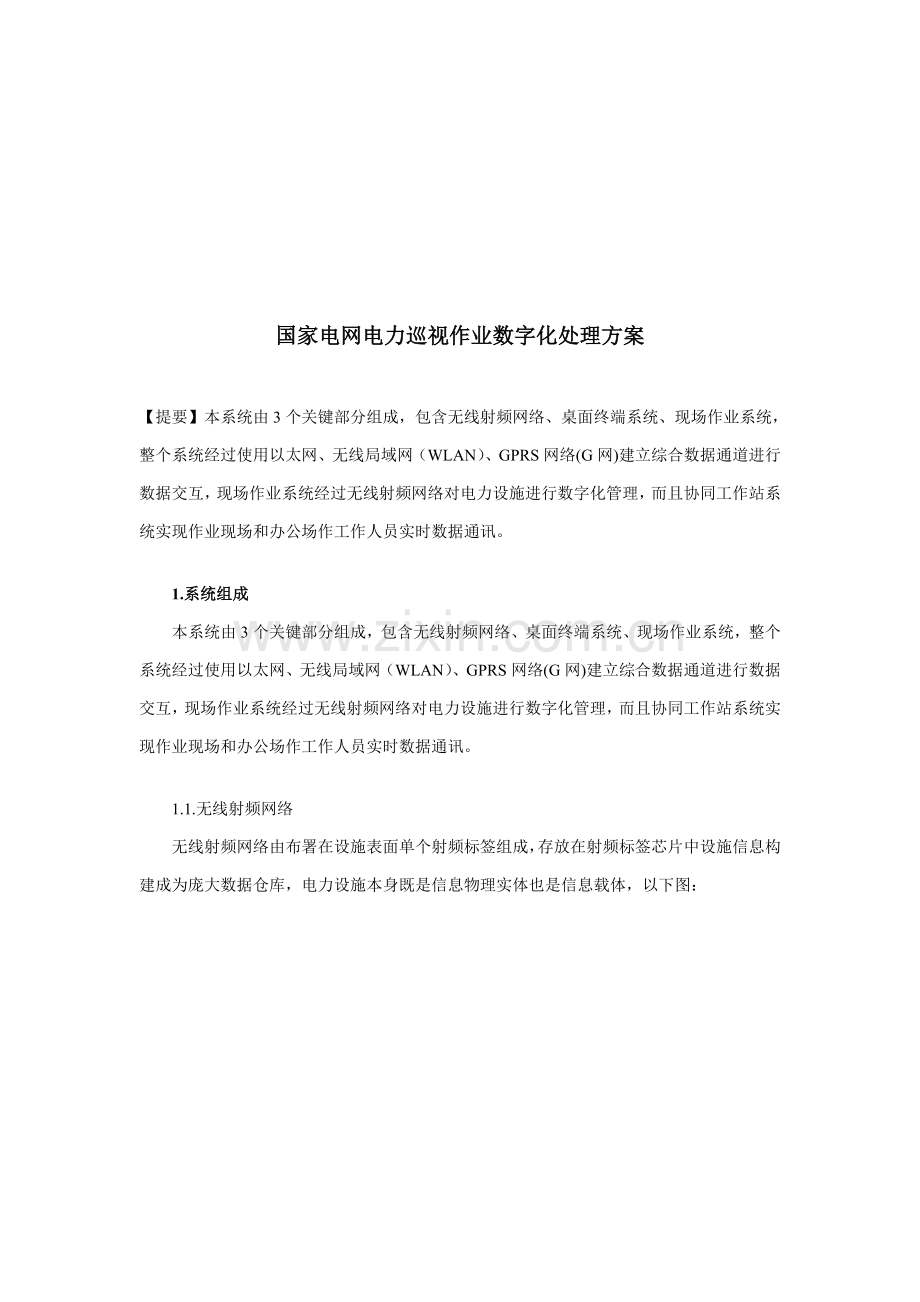

国家电网电力巡视作业数字化处理方案
【提要】本系统由3个关键部分组成，包含无线射频网络、桌面终端系统、现场作业系统，整个系统经过使用以太网、无线局域网（WLAN）、GPRS网络(G网)建立综合数据通道进行数据交互，现场作业系统经过无线射频网络对电力设施进行数字化管理，而且协同工作站系统实现作业现场和办公场作工作人员实时数据通讯。
1.系统组成
本系统由3个关键部分组成，包含无线射频网络、桌面终端系统、现场作业系统，整个系统经过使用以太网、无线局域网（WLAN）、GPRS网络(G网)建立综合数据通道进行数据交互，现场作业系统经过无线射频网络对电力设施进行数字化管理，而且协同工作站系统实现作业现场和办公场作工作人员实时数据通讯。
1.1.无线射频网络

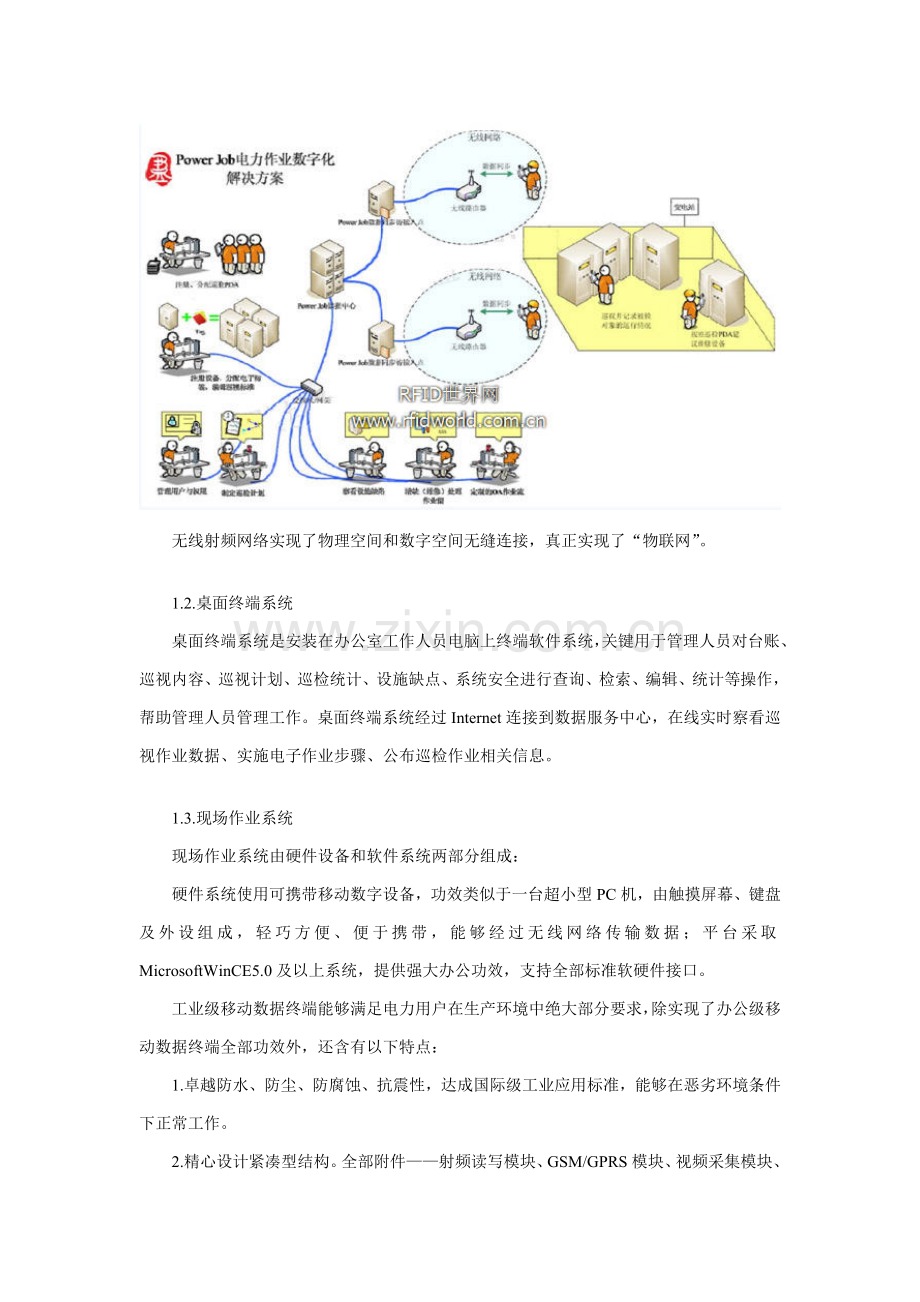

无线射频网络由布署在设施表面单个射频标签组成，存放在射频标签芯片中设施信息构建成为庞大数据仓库，电力设施本身既是信息物理实体也是信息载体，以下图：
无线射频网络实现了物理空间和数字空间无缝连接，真正实现了“物联网”。
1.2.桌面终端系统
桌面终端系统是安装在办公室工作人员电脑上终端软件系统，关键用于管理人员对台账、巡视内容、巡视计划、巡检统计、设施缺点、系统安全进行查询、检索、编辑、统计等操作，帮助管理人员管理工作。桌面终端系统经过Internet连接到数据服务中心，在线实时察看巡视作业数据、实施电子作业步骤、公布巡检作业相关信息。
1.3.现场作业系统
现场作业系统由硬件设备和软件系统两部分组成：
硬件系统使用可携带移动数字设备，功效类似于一台超小型PC机，由触摸屏幕、键盘及外设组成，轻巧方便、便于携带，能够经过无线网络传输数据；平台采取MicrosoftWinCE5.0及以上系统，提供强大办公功效，支持全部标准软硬件接口。
工业级移动数据终端能够满足电力用户在生产环境中绝大部分要求，除实现了办公级移动数据终端全部功效外，还含有以下特点：
1.卓越防水、防尘、防腐蚀、抗震性，达成国际级工业应用标准，能够在恶劣环境条件下正常工作。
2.精心设计紧凑型结构。全部附件——射频读写模块、GSM/GPRS模块、视频采集模块、蓝牙/红外模块、3G模块全部集成在设备内部，携带方便，易于扩展（比如GPS模块）；外形采取人体工程学设计，易于手持，预防滑脱；设备集成键盘，能够进行更复杂输入操作。
3.提供多个数据通信模式，包含WiFi、GPRS、GMS、蓝牙、红外和3G网络，能够进行音频甚至视频通话。
4.电池容量更大，使用时间更长。
5.多个携带方法，适用不一样工种。
工业级数据移动终端作为系统硬件平台有很高延展特征，未来依据需要能够增加温度、湿度、压力等数据采集模块，终端自带操作系统含有收发电子邮件、短信，处理word等各式文档，移动电话等功效。
软件实现了现场作业系统智能化，使移动数字终端真正成为用户生产作业过程中数字化辅助工具。
现场作业系统软件平台提供了用户协同桌面终端系统处理数据能力，用户界面风格同桌面终端系统保持一致，用户能够像使用桌面终端一样使用移动数据终端。现场作业系统提供了多个关键功效：
1.识别设施射频标签数据；
2.实时察看设施信息；
3.统计巡视情况，关键包含设施状态、缺点描述、到岗时间；
4.设施GPS定位/导航；
5.实时察看巡视作业任务情况；
6.实时察看巡视线路；
7.实时处理WorkFlow单据。
2.创新点
2.1.无线射频技术
无线射频技术相比其它巡检、巡更产品应用技术是一项革命性创新。
射频识别是一个非接触式自动识别技术，它经过射频信号自动识别目标对象并获取相关数据，识别工作无须人工干预，可工作于多种恶劣环境。
最基础射频系统由三部分组成：
1、标签(Tag)：由耦合元件及芯片组成，每个标签含有唯一电子编码，附着在物体上标识目标对象；
2、阅读器(Reader)：读取(有时还能够写入)标签信息设备，可设计为手持式或固定式；
3、天线(Antenna)：在标签和读取器间传输射频信号。
射频标签特点：
含有全球唯一号码，不可复制；
是完全非接触式，它无需待识别物品出现于直线视界中，每秒能读取200-300个标签；
能存放大量信息，这些信息能够被加密，也能够经过授权更改，可数次识别，反复读写达10万次，数据长久保留;
含有防水、防磁、耐磨损、耐高温、使用寿命长、读取距离大等优点；
轻巧灵活，使用方便，能够封装成任何样式，也可印刷打印，方便嵌入或粘贴在商品中，制作方法很灵活；
性价比、灵活性、可升级性比其它技术全部高。
使用无线射频标签标识设施技术优势：
不需要光源，甚至能够透过外部材料读取数据；
使用寿命长，能在恶劣环境下工作；
能够轻易嵌入或附着在不一样形状、类型产品上；
读取距离更远；
能够写入及存取数据，写入时间相比打印条形码更少；
标签内容能够动态改变；
能够同时处理多个标签；
标签数据存取有密码保护，安全性更高；
能够对射频标签所附着物体进行追踪定位。
2.2.现场作业系统
一般办公自动化系统必需在固定地理位置使用PC机运行，不含有在作业现场处理事务能力。巡更系统即使能够使用巡更棒、手持机等巡更工具，但其功效仅仅是统计简单到岗事件等信息，不能处理复杂事务。电力巡视作业数字化处理方案将软硬件系统完美结合，使移动设备和固定设备之间能够相互协调工作，工作人员在移动数字终端帮助下，在作业现场就能够使用信息系统完成复杂功效，全部必需数据、图纸等信息能够在远离办公环境作业地点实时查看、处理；移动数字终端之间也能够相互通信，满足移动办公需要，图：
2.3.WorkFlow引擎
系统处理方案对表单、票据处理使用自主研发WorkFlow系统——作业流系统。系统由3部分组成：
1.数据：系统使用表单、票据全部封装打包成数据块。
2.节点：节点描述是数据状态，即表单、票据目前处理步骤。
3.规则：规则是从一个节点到另一个节点操作，由用户输入，规则定义了数据流向，决定了具体工作步骤。
WorkFlow引擎是WorkFlow系统关键部分。WorkFlow引擎将数据根据规则和用户选择操作“推”向下一个处理阶段，实现作业步骤自动化和智能化，提升工作效率，规范作业步骤，实现无纸办公。
以缺点处理步骤为例，以下图：
数据：缺点汇报单
节点：初始、待处理缺点、待维修缺点、待确定缺点、结束
规则：初始缺点汇报单经过同时操作——〉待处理缺点
待处理缺点经过提交维修——〉待维修缺点
待处理缺点经过忽略缺点——〉结束状态
待维修缺点经过维修并扫描——〉待确定缺点
待维修缺点经过退回提交人——〉待处理缺点
待确定缺点经过确定消缺——〉结束状态
全部和巡视作业相关工作步骤，比如施工、维修、送电、断电、通知等业务步骤全部能够使用WorkFlow系统实现。系统提供了可视化作业流定义模块，用户能够自己创建作业步骤，能够有效地避免系统反复开发、浪费资源现象。
3.系统功效描述
3.1.台帐管理
台帐管理提供用管理系统中电力设施数字信息，用户能够使用台帐管理功效，编辑电力设施设施名称、所在地点、设施类型、各项参数等。系统提供用户保留、浏览设施图纸功效，用户能够用放大、缩小等方法察看图纸。使用桌面读写器分配射频标签，向标签中写入设施信息，分配标签将布署在对应电力设施上。为每一个电力设施制订巡视标准，组成电子版“巡视作业指导书”，巡视人员将根据预定巡视标准检视设施，杜绝错检、漏检现象。用导航、过滤得方法快速定位要查看设施，依据作业地点、站点、设施内容、类型等参数统计设施，能够查看设施缺点数量、缺点详情、维修情况、测试情况、设施参数等。将台帐统计、查询结果根据预定格式打印、导出，能够将导出报表保留为Word、Excel、PDF等格式。
3.2.电力设施类型管理
设施类型是电力设施基础属性，包含类型名称和若干个参数，往往做成铭牌布署在设备表面，以往资产管理系统通常采取在系统中预置类型名称方法，需要修改数据类型时必需对系统内部做修改，操作不便，升级代价高。
电力巡视作业数字化处理方案采取自定义数据类型设计，用户能够使用系统提供工具进行设施类型维护，自行增加、删除、编辑设施类型，系统为用户预制了全部可能用到数据类型，比如文字型、数值类型、日期类型等。每一个数据类型全部有格式化输入方法，方便用户输入、避免笔误现象，比如日期类型系统提供了日期选择工具输入方法。
3.3.巡视计划管理
巡视计划管理提供用户管理巡视计划功效，用户能够使用此功效制订、下发巡视计划，查看巡视计划实施情况。巡视计划管理由管理员使用桌面终端制订，下发到巡视人员使用移动数字终端供巡视人员在巡视现场使用。
3.4.缺点语管理
用户可使用系统将常见缺点语（缺点描述）分门别类统计在系统中，巡视人员现场作业时使用移动数字终端可快速依据设备类型等属性过滤、选择缺点语或缺点语组合，达成快速、高效、规范统计设施缺点目标。
3.5.设施缺点处理电子流
巡视人员一旦在巡视作业中登记了设施缺点，系统立即生成该设备缺点汇报，管理人员能够实时在“设施缺点处理”功效中查询上报缺点，根据预定步骤依据系统提醒对缺点进行处理，缺点汇报在桌面终端系统和现场作业系统之间往返传输，现场工作人员能够使用此功效和管理人员实时交互。系统预定了一套处理步骤：1、上报缺点2、填写维修提议3、设备维修4、消缺确定，系统能够根据用户需要定制消缺处理步骤设置，满足各个供电企业不一样需求。
3.6.自定义作业流系统
系统提供用户自己创建新功效工具，用户使用自定义作业流系统根据自己需求创建新作业步骤。系统中预定了部分基于作业流系统功效，比如“缺点处理”。系统提供工具是所见即所得图形化编辑界面，用户只需定义好要创建功效名称，简单使用拖拽操作布署步骤关键点，用连线方法定义用户操作，即可创建出新功效。
自定义作业流系统能够定制资金申请、工单派发、多种通知/公告、文档传输等等跟步骤相关功效，将传统纸面作业文件转变成更规范、更高效、更经济智能电子文档。因为电子文档会根据预定工作路径传送，100%避免了错发、漏发、处理不立即。
3.7.系统用户管理
系统用户管理集系统安全和联络薄管理功效于一身，其中：联络薄编辑用户基础信息，如姓名、电话、工作地点等信息；系统安全管理：创建系统用户、以组方法管理用户；为用户组分配系统使用权限，限制用户对系统功效使用；为系统用户设置登陆密码；注销、恢复系统用户，被注销用户临时不能登陆系统；使用系统安全管理设置用户组权限，系统对不一样权限用户展现不一样功效，为用户提供协同作业工具。
3.8.移动终端管理
系统对现场作业人员使用移动数字终端施行统一管理，深入保障系统数据安全，杜绝非法设备对数据中心访问。
3.9.现场作业系统
现场作业系统安装在移动数字数字终端上，由现场作业人员（巡视人员、设施安装、维修人员）随身携带，经过多协议无线网络同数据中心通信，协同桌面终点系统和其它移动数字终端完成巡检、消缺等工作。
3.10.设施识别
现场作业人员使用移动数字终端设施识别功效，扫描设施上射频标签，终端屏幕上即可显示设施类型、多种参数、所在地点、图纸等信息。用户无须携带其它纸面资料及可在户外环境下得悉设施具体信息。
3.11.统计巡视结果
现场作业人员使用巡视统计功效统计设施巡视结果，设施缺点将被实时传送到数据中心，供管理人员使用桌面终端系统立即查看和处理。
看成业人员使用设施识别功效识别到设施射频标签，现场作业系统将提醒作业人员设施巡视标准，作业人员根据提醒填写每一条巡视标准巡视结果，系统提供了避免用户漏填、错填机制。系统一旦发觉有设施缺点，即可创建设施缺点汇报，使用者无须再填写设施缺点汇报上传，上报工作由系统自动完成。
3.12.作业任务
用户在移动数字终端屏幕查看自己作业任务情况。当有新任务下发给现场作业人员时，移动数字终端在屏幕上显示新作业任务信息，作业人员根据提醒信息。
3.13.计划巡视
系统将计划巡视任务实时下发到巡视人员现场作业系统，巡视人员根据移动数字终端上提醒进行计划巡视作业，系统以路线图方法提醒用户。
3.14.设施GPS定位
在数字移动终端上加装GPS模块以后，现场作业系统即能够实地、实时采集设施所在地点GPS坐标；采集到GPS数据能够供系统本身设施位置导航功效使用，也能够将设施数据导出供其它电力GIS系统使用。电力巡视作业数字化处理方案设施GPS定位功效从根本上处理了电力设施GPS数据采集因为没有适宜工具造成数据采集困难、采集数据不正确等缺点，并为使其它相关地理信息电力行业现场作业数字化功效实现成为可能。
3.15.设施GPS导航
利用数字移动终端GPS功效和系统保留设施GPS数据引导现场作业人员路线，关键用在计划巡视、设施维修等功效设施导航。
