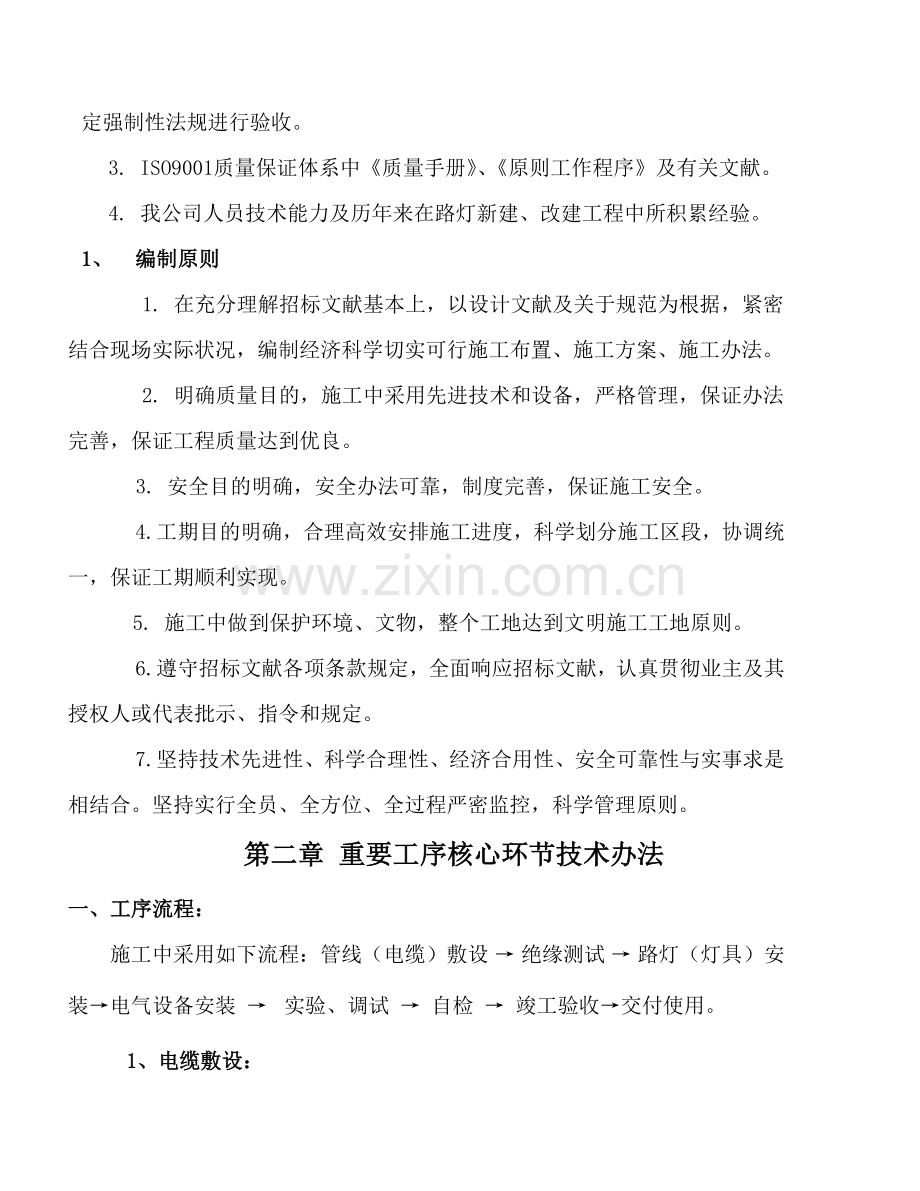

路灯施工组织设计一、工程概况1、本工程为：吴林路灯安装及电缆线铺装工程2、工程地址：吴林道路3、建设单位：枣庄市峄城区吴林街道办事处4、合同工期：10天5、质量原则：合 格二、工程范畴1、路灯及路灯安装。2、电缆及电缆敷设。3、电缆开挖与回填、4、路灯基本及控制箱等配套设施。第一章 编制根据及编制原则一、编制根据1. 中华人民共和国行业原则和建设部部颁原则及地方管理规范。2. 业主提供CJJ89-都市道路照明工程施工及验收规程、国家都市道路照明安装、验收管理规定、市政基本设施工程验收规范以及其她国家规定强制性法规进行验收。3. ISO9001质量保证体系中质量手册、原则工作程序及有关文献。4. 我公司人员技术能力及历年来在路灯新建、改建工程中所积累经验。1、编制原则1. 在充分理解招标文献基本上，以设计文献及关于规范为根据，紧密结合现场实际状况，编制经济科学切实可行施工布置、施工方案、施工办法。2. 明确质量目的，施工中采用先进技术和设备，严格管理，保证办法完善，保证工程质量达到优良。3. 安全目的明确，安全办法可靠，制度完善，保证施工安全。4. 工期目的明确，合理高效安排施工进度，科学划分施工区段，协调统一，保证工期顺利实现。5. 施工中做到保护环境、文物，整个工地达到文明施工工地原则。6. 遵守招标文献各项条款规定，全面响应招标文献，认真贯彻业主及其授权人或代表批示、指令和规定。7. 坚持技术先进性、科学合理性、经济合用性、安全可靠性与实事求是相结合。坚持实行全员、全方位、全过程严密监控，科学管理原则。第二章 重要工序核心环节技术办法一、工序流程：施工中采用如下流程：管线（电缆）敷设 绝缘测试 路灯（灯具）安装电气设备安装 实验、调试 自检 竣工验收交付使用。1、电缆敷设：1）电缆管沟开挖，电缆敷设，严格按照设计图纸进行施工。2）电缆型号、规格必要符合设计规定，合格证及检查报告齐全有效，耐压实验和绝缘电阻必要符合施工规范规定。3）电缆禁止有绞拧、护层断裂和表面严重划伤等缺陷，禁止在管道上方或下方平行敷设电缆。电缆终端头制作必要密封严密，绝缘带包扎严密，保护办法完整，电缆保护管能起到保护电缆作用。4）电缆转弯和分支处不紊乱，走向整洁、清晰，转弯半径符合规定。5）电缆在敷设前应用500V兆欧表进行绝缘电阻测量，阻值不得不大于10M。电缆在灯杆两侧预留量不得不大于0.5m。6、设备安装（路灯控制箱安装）c) 材料到场后经开箱检查，经业主批准后方可进行安装使用；d) 动触头与静触头中心线应一致，触头应接触紧密； e) 二次回路辅助开关切换接点应动作精确，接触可靠；f) 箱内照明应齐全。 g) 配电柜（箱、盘）漆层（镀层）应完整无损伤。固定电器支架应刷漆。 h) 机械闭锁、电气闭锁动作应精确、可靠。7、调试：调试所用设备、仪表、仪器必要经国家承认有计量资格关于单位检查合格，并由专人使用、保管。调试时应有详细记录。二、照明配电箱安装1、电器元件安装型号规格符合设计规定。标牌、信号装置显示精确，工作可靠。照明设施完好。配电盘上设备排列整洁，固定牢固，密封良好，附件齐全。金属外皮接地可靠。2、二次回路接线按图施工，接线对的。导线与电器元件连接牢固可靠。配线整洁、清晰、美观，导线绝缘良好；导线端部悬挂标牌，笔迹清晰且不易褪色。三、接地装置安装接地装置接地电阻必要符合设计规定。接地金属部件必要直接与接地干线相连接，禁止串联连接。接线盒到电器、电器到电器件电线保护管采用金属软管。接地网平直、牢固，固定点间距均匀。接地体连接应采用焊接，焊接点焊缝平整、饱满，无明显气孔、咬肉等缺陷，防腐解决良好，接至电气设备上接地线应采用镀锌螺栓连接。搭接长度符合设计及规范规定，圆钢双面焊接长度不不大于6倍直径。重复接地极采用19*2500圆钢或厚度不不大于4mm角钢。四、亮化灯具安装灯具及其配件应齐全，并应无机械损伤、变形、油漆剥落和灯罩破裂等缺陷；灯具反射腔防护级别IP65；反光器干净整洁，无明显划痕。相线应接在中心触电端子上，零线应接在螺丝端子上。灯头绝缘外壳不应有破损和漏电。每套路灯应在相线上装设熔断器。导线经接线柱与灯具连接，且不得接近灯具表面。光源必要与触发器和保险配套使用。五、金属杆组立1）立杆保证灯杆基本坚实、稳定，地脚螺栓干净、完好。灯杆保证合格，不合格灯杆禁止进入施工现场。吊装灯杆时，要对正螺栓，做到一次到位，以防损伤螺纹。灯杆固定期，在灯杆底座上部垫镀锌平垫，每根螺栓上拧两个螺母。防雷接地采用本体钢构造同保护接地网连接，灯杆各结合点接触良好，螺母压紧时不得损伤防腐涂层。灯杆竖直后，使用经纬仪对灯杆与水平面垂直度作检查，总垂直度不不不大于3为合格。灯具及其配件应齐全，并应无机械损伤、变形、油漆破落和灯罩破裂等缺陷。当灯具表面高温部位接近可燃物时，应采用隔热、散热办法。相线应接在中心触点端子上，零线应接在螺纹端子上。灯头绝缘外壳不应有破损和漏电。每套路灯应在相线上设熔断器。导线应经接线柱与灯具连接，且不得接近灯具表面。光源与镇流器、电容、触发器和保险配套使用。灯具与灯架要可靠紧固，方向对的。六、箱式变压器、接线调试箱式变压器设立地点宜符合下列条件：1、箱变内线路要条理清晰，去向明确。标记涉及：路名、符合杆号、电缆型号、安装日期、安装单位名称。2、合闸前，仔细检查接线与否对的，保证万无一失。合闸时，有人监护，且应是高档工监护低档工。3、周边应无火灾、爆炸、化学腐蚀及激烈振动危险，通风良好、不易积水。四周宜有足够安全空间，便于高压电缆、低压电缆及线路进出，并应避让地下设施。4、设备到达现场后，应及时进行外观检查，并应符合下列规定：箱式变压器基本安装应符合设计规定，基本构造宜采用带电缆室混凝土构造。电缆室应有通风口，并应采用防止小动物进入箱内及良好排水办法。5、箱式变压器安装完毕送电投运前应进行检查，并应符合下列制定：1 箱内及各元件表面应清洁、干燥、无异物。2 操作机构、开关等可动元件应灵活、可靠、精确。3 所有主回路、接地回路及辅助回路接点应牢固，应符合电气原理图规定；变压器、高（低）压开关柜及所有电器元件设备安装螺栓应紧固；4 辅助回路电器整定值应精确，仪表与互感器变比及接线极性应 对的，所有电器元件应无异常。七、交工验收通过严格自检后，报请业主进行竣工验收，并按验收组提出问题进行整治，在竣工验收工作完毕后，及时整顿出完整竣工资料，与测绘资料合卷后进行资料验收，办理工程移送。涉及如下资料提交：1.工程质量过程检查记录资料 2.安装技术记录 3.设计变更文献 4.备品备件清单 5.产品阐明书、实验记录、合格证及安装图纸等技术文献 6.调试实验记录 7.工程竣工图 8.工程移送证明文献。第三章 产品质量及工程施工质量保证办法一、施工布置原则1、本工程遵循“先地下后地上，先基本后主体”原则进行施工。合理地安排施工顺序，保证在劳动力、物资以及资金消耗量至少状况下，按规定工期和质量目的顺利完毕任务。2、文明施工、环保工作是本工程一大重点，施工前要对施工区周边现况状况进行更进一步详细调查，理解周边居民区居住状况，保证本地居民出行安全，保护施工区域环境，保证对周边居民干扰减少到最小限度。3、施工期间要针对天气状况，安排好施工生产筹划。做好施工区域排水工作，并与本地排水系统结合，保证施工生产不受影响。4、制定有针对性技术办法来保证施工质量，做到四同步：2 主体工程与防护工程同步施工3 土建构造与附属设施同步施工4 施工生产与环保工作同步5 工程进度与竣工资料同步实行二、施工组织机构1、成立施工组织机构原则为保证本工程优质、顺利按期竣工，我公司按照业主对工程施工规定，结合本工程特点，组建高素质、高水平项目经理部。同步在施工中坚持科学管理、严密组织、精心布置，保证总体施工目的实现。2、施工组织机构 建立项目部组织施工。项目部班子由项目经理、项目副经理、项目总工构成，下设九个职能部门。（见组织机构表） 工 种单 位管理人员其她员工小计项目经理部3912路灯施工一队62026路灯施工二队62026综合施工队51520后勤人员538共计256792三、人员、物资设备及施工机具调配（一）人员调配本工程我公司将投入相应管理人员、照明专业人员及特殊工种技术人员。另有辅助人员及普通工人等（依照工程进度规定随时可增减）。主体工程不分包，这是我公司一贯原则，也是创造优质工程保证。（三）设备安装和调试1、设备安装高空作业某些有专业性强施工作业组负责专业施工；设备安装严格执行本设计规定原则、规范，对安装质量实行专项负责，履行施工挂牌制度；2、系统调试有项目部统一安排，并按规范规定及程序进行测试；3、所有工程资料及时整顿，按程序汇总构成竣工文献，由项目部组织工程检查及资料审查，合格后报请验收。（四）设备、物资调配1、设备及物资供应本工程所需设备及材料，由项目部物资、材料部门统一采购，并通过质量监督工程师进行有关测试检查工作。2、物资管理1）对设备、材料要提供安全合用库房和材料场合。该场合要卫生、整洁、安全。按规定做到防潮、防雨，并严格执行防火、防盗办法。2）囤放期间需要保养、维护设备要设专人看护。设备搬运要轻拿轻放，严格按照产品搬运方式操作。（五）施工机具、仪器仪表配备1、配备运营状态良好施工机具。平时要加强维护保养，以满足施工需要。仪器仪表是合格产品并校对有效。2、按工程施工进度进行施工机具和仪器仪表调配。我公司现具备路灯工程重要机具设备有：路灯架线车、硅整流充电机、玻璃钢穿线器、空气压力机、发电机、吊车、电缆拖车、梯形架机、地缆滑车、数字钳形电流表、路灯电缆故障测试仪、照度计、数字万用表、电容型验电器、接地电阻测试仪等。（六）技术组织办法1、本工程参照执行规范、规程、规定、原则和办法1）业主及建立以书面形式发布本工程专用补充规定；2）设计单位指定规范、规程和原则以及都市道路照明工程施工及验收规范3）我司颁发执行质量手册及管理程序。2、建立总工程师负责制技术管理体系1）进行图纸会审并填写会审记录，报送监理工程师；2）各种设备技术阐明书、合格证、备品、备件要登记造册；3）对作业班组要进行详细详细技术交底；及时收集、认真记录并严格保管施工纪录，跟踪施工技术办法贯彻状况；并关注现场状况，如有变化及时调节修改；如有不合格项目，要及时查找因素并迅速分析解决，使其达标。4）遵循设计变更解决细节调节，记录完整，手续齐全，资料完善。5）技术交底：如我公司中标，项目部将在第一时间内完毕对班组及负责人和专业工程师以上技术人员技术交底以及施工组织设计交底。正式开工前，班组负责人、技术人员将有关技术规定交底到各项目专业施工队伍，直至每一种作业人员。6）技术资料管理办法：各类竣工资料要及时整顿，随工程进度同步完毕，做到规范、整洁，数据真实可靠，认真做好施工日记记录。（七）工程施工质量保证办法1、加强领导，强化现场施工人员质量意识，把工程质量放在一切工作首位，在保证工程质量前提下，加快工程进度。2、编制各分部工程施工方案，认真组织好内部图纸会审和施工技术交底，把技术质量级别交给每一种施工人员，做到人人心中有数，严格按施工程序和施工规范施工。3、实行“三检制”，即“自检、互检、专检”，发现问题及时纠正，并在施工质量方面实行“奖优罚劣”，坚持工序质量交接制度，上道工序问题未解决不得进行下道工序。4、严把原材料、成品、半成品质量关，各种材料进场时要有材质证明和产品合格证，材料采购来源必要选定正规厂家，必要要作实验材料，应先作实验后使用。5、砂浆、砼按配比单进行配制，挂牌施工，安排专人搅拌，按规定做好试块，保证明验资料精确性。6、定期组织质量检查，积极组织劳动竞赛，项目部每周组织一次检查评比，每月进行一次奖优罚劣兑现，以提高职工质量意识，保持职工创优士气。7、各项钢筋、砼在隐蔽前，经自检后，须报经市质监站及建设方现场检查后，方可进行隐蔽施工。8、集整顿好工程质量技术资料，搞好各分某些项工程质量验评，做好隐蔽工程记录和验收签证。9、严格按设计图纸进行施工，如发现图纸有误或与现场不符，须与设计部门联系，获得设计变更告知单后，方可施工，不得擅自对图纸某些内容进行修改。10、加强全面质量管理，工地成立QC小组，对技术质量问题进行攻关，推广先进施工办法，提高全员创优意识，保证该工程成为优良工程。11、我公司所提供产品质量、测试手段及办法符合招标文献规定国标和施工规范。提供照明灯具及设备均为制造厂全新、无损坏原装产品，提供产品均是原厂包装，并符合与生产厂家签定合同规定，质量如不符时，我公司负责更换所有不合格产品。所有因产品规格不符、产品质量不符及产品损坏而导致工程延误和由此产生有关费用由我方负责。12、我方重申该工程施工质量将按招标文献规定，按建设工程质量管理条例对本工程进行保修。 光源电器某些质量保质期为1年，灯具某些保修3年。（不可抗力和人为因素及非承包方因素引起照明设备。第四章 安全生产保证办法1、成立以工地负责人为主，有施工员、安全员班组长参加安全生产管理小组，并构成安全管理网络。 建立由项目经理参加，由施工员，安全员在内轮流值班制度，检查监督施工现场及班组安全制度贯彻执行，并做好安全值日制度。2、从事亮化工程安装人员必要获得资格证才干上岗，一是特种作业资格证（即技术级别证），二是安全生产培训合格证（或通过安全培训）。亮化工程安装中实行逐级安全技术交底制度，纵向延伸到班组全体作业人员，保持书面安全技术交底记录。3、施工现场安全设施齐全，除应设立安全宣传牌外，危险部位还必要悬挂醒目GB2893q2（安全色）和GB289482（安全标志）规定标示牌。土建施工中夜间有人通过电缆沟、基坑等处还应设红灯示警。工地入口处悬挂工地标牌及安全警示牌，现场各处悬挂安全警语，做好安全警示及安全防防工作。4、路灯底座浇筑用插入式振动器振捣时，振动器电动机电源上应安装漏电保护装置，接地或接零应安全可靠。操作人员作业时应穿戴绝缘胶鞋和绝缘手套，禁止用电缆线拖拉或吊挂振动器，停止作业应先关闭电动机，再切断电源。5、亮化工程安装中使用高空作业车时，应严格执行高空作业车安全操作规程。路灯安装中应严格执行保证安全组织办法，即工作票制度、工作允许制度、工作监护制度和工作间断、转移、终结制度。6、低压带电检修路灯设施时，应佩戴安全帽，穿绝缘鞋，在施工现场附近放置安全标志牌。低压带电作业应设专人监护，至少要有两人，一人监护，一人操作。断开导线时，应先断开相线，再断开零线。搭接导线时其顺序相反。低压带电作业中不使用不合格工具，不合格带电作业工具应及时检修或报废。7、检修路灯专用变压器及10KV高压线路时，为了保证人身安全停电作业必要执行停电、验电（放电）、装设暂时接地线、悬挂标志牌和装置遮拦等四项安全技术办法后进行停电作业。8、停电安全规定：（1）对停电作业电器设备或线路，必要把各方面电源均完全断开。对于停电设备或线路有电气连接变压器、电压互感器，应从高、低压两侧将刀闸、开关所有拉开。柱上安装变压器应取下跌落式熔断器熔丝管，防止向停电设备或线路反送电。对与停电设备有电气连接其她任何运营中星形接线设备中性点必要断开，以防止中性点电压偏移加到停电检修设备上危及人身安全；（2）断开电源时不但要拉开开关，并且还要拉开刀闸。使电源与检修设备或线路之间至少要有一种明显断开点。禁止在只经开关断开电源设备或线路上工作，以防止开关操作机构失灵或位置批示失灵，开关不能完全断开使检修设备带电危及人身安全。（3）为防止已断开开关被误合上，应取下开关控制回路操作电源保险。（4）对一经合闸就也许有送电到停电设备或线路刀闸操作把手必要锁住。9、验电安全规定：（1）高压验电时，操作人必要带绝缘手套、安全帽，穿绝缘鞋。（2）验电时，必要使用实验合格、在有效期内、符合该系统电压级别验电器。特别要禁止与不符合系统电压级别验电器混用。（3）雨天室外验电，禁止使用普通（不防水）验电器或绝缘拉杆，以免受潮闪络或沿面放电引起人身事故。（4）先在有电设备上检查验电器，应保证验电器良好。（5）在停电设备两侧（如断路器两侧、变压器高低压侧等）以及需要短路接地部位，分相进行验电。10、装设接地线安全规定：1）装设接地线必要有两人进行，若一人值班，只容许使用接地刀闸接地或使用绝缘棒拉合接地刀闸；接地线与带电某些应有足够安全距离；装设接地线必要先装接地端，后接导体端，且必要接触良好。拆除时顺序与此相反。拆装接地线均应使用绝缘棒和绝缘手套；接地线与检修设备之间不得连有开关或保险器；接地线应有接地和短路导线构成成套接地线。成套接地线必要用多股软铜线构成，其截面不得不大于25mm2。2）禁止工作人员在工作中移动或排除遮拦，接地线和标示牌。3）带电作业工具设专人保管，定期进行电器实验及机械实验，登记造册，并建立每件工具实验纪录。4）路灯专用箱式变压器内及路灯各类机械车辆均应配备干粉灭火器。第五章 文明施工环保保证办法文明施工办法文明施工现场是反映公司形象窗口，体现项目管理水平高低，其文明限度极大地影响着工程项目成本、质量与安全状况好坏，我公司为保证该工程现场文明施工，拟采用如下办法：1、施工现场应成立以项目经理为第一负责人文明施工管理组织。 建立文明施工管理机构，2、文明施工管理人员准时定期进行文明施工教诲（时间：开场对全员进行教诲，3、施工中变换工种时进行一次教诲）。制定完全文明施工管理制度，4、并贯彻到位，5、奖罚分明。2、按施工平面布置图总体规定，建好暂时设施，建筑材料堆放整洁，有序，机具合理布置，安装调试好。保护施工区域环境，保证对周边居民干扰减少到最小限度。3、施工现场必要设立明显标牌，建立工程质量责任卡，标明工程项目名称、建设单位、设计单位、施工单位、项目经理和施工现场总代表人姓名、开、竣工日期、施工允许证批准文号等。施工现场五牌一图、安全警语，宣传标语设立醒目地方。加强材料节约，合理运用材料，勤于收捡，将当班未用完材料所有送入保管室。4、施工现场管理人员在施工现场应佩戴证明其身份证卡。加强和贯彻现场文明检查、考核及奖惩管理，以增进施工文明管理工作提高。5、应当按照施工总平面布置图设立各项暂时设施。现场堆放大宗材料、成品、半成品和机具设备不得侵占场内道路及安全防护等设施。6、施工现场用电线路、用电设施安装和使用必要符合安装规范和安全操作规程，并按照施工组织设计进行架设，禁止任意拉线接电。施工现场必要设有保证施工安全规定夜间照明；危险潮湿场合照明以及手持照明灯具，必要采用符合安全规定电压。7、施工机械应当按照施工总平面布置图规定位置和线路设立，不得任意侵占场内道路。施工机械进场必要通过安全检查，经检查合格方能使用。8、文明施工、环保是本工程一大重点，施工前要对施工区周边现况状况进行更进一步详细调查，理解沿线居民区居住状况，保证本地居民出行安全。9、应保证施工现场道路畅通，排水系统处在良好使用状态，保持场容场貌整洁，随时清理建筑垃圾。在车辆、行人通行地方施工，应当设立施工标志，并对沟井坎穴进行可通行覆盖。10、施工现场各种安全设施和劳动保护器具，必要定期进行检查和维护，及时消除隐患，保证其安全有效。11、施工现场应当设立各类必要职工生活设施，并符合卫生、通风、照明等规定。职工膳食、饮水供应等应当符合卫生规定。应当做好施工现场安全保卫工作，采用必要防盗办法，在现场周边设立围护设施。12、应当严格按照中华人民共和国消防条例规定，在施工现场建立和执行防火管理制度，设立符合消防规定消防设施，并保持完好备用状态。在容易发生火灾地区施工，或者储存、使用易燃易爆起器材时，应当采用特殊消防安全办法。环保办法实行环保目的责任制，把环保指标以责任形式分到个人，列入责任岗位责任制，建立一支环保自我监控体系，项目经理是环保工作第一负责人，加强对施工现场粉尘、噪声、废气监测和监控工作。1、严格控制人为噪声进入施工现场，无端甩打模板，使用对讲机进行远距通话，车辆进场禁止鸣喇叭，最大限度减少噪声扰民。2、严格控制作业时间，普通晚10点到次日早6点之间停止强噪声作业，拟定特殊状况必要昼夜施工时，尽量采用减少噪音办法。3、从噪声源上减少噪声：A、尽量选用低噪声设备和工艺代替高噪声设备和加工工艺。B、尽量在声源处安装消声器消声。C、电气安装工程噪声重要来自于材料加工与开孔槽作业，因而尽量将材料在场地外加工，非特殊状况，不得在施工现场加工材料。D、从传播路过上尽量控制噪声，采用吸声、隔声、隔振等声学解决办法来减少噪声。防止粉尘污染办法1、水泥、白灰等细颗粒粉状材料等，要采用遮盖办法，防止遗洒扬尘，车辆进场，行驶不猛拐，不急刹，防止洒土。2、施工过程中有尘土产生时，应事先洒水，尽量减小扬尘。第六章 重要施工机具配备序号资产、设名称型号产地购买日期数量（台）功率（KW）原值 （万元）备注1路灯架线车HYL5041JGK杭州.1018026.002路灯架线车HYL5091L杭州96.918023.103路灯架线车HY5042JGK徐州.10110040.204路灯架线车HYL5040J杭州.818036.505硅整流充电机郑州.810.136玻璃钢穿孔器霸州.820.407砂轮机90.100.428空气压力机40KW美国91.81400.709电力管压器GJ20千伏安枣庄95.523.2010发电机EC1800-3KW96.711.5011吊车8T泰安98.511012吊车16T徐州99.6223.213电缆拖车3T04.4.2410.6514梯形架机04.4.2410.1215地缆滑车04.4.2420.01816数字钳形电流表UT201优利德科技有限公司99.7117路灯电缆故障测试仪SLE-19西安市科学电器设备有限公司.5118照度计ZDS-10上海嘉定学联仪表厂.7119数字万用表UT202优利德科技有限公司.7120电容型验电器YDQ-11型任丘市安全电力器材有限公司.4121接地电阻测试仪ZC2913上海华夏电子仪器有限公司.71第七章 工期保证办法我公司筹划日历工期10天完毕路灯施工任务，详细工序安排见施工进度筹划。1、为保证本工程按期、保质完毕，公司将从财力、物力、人力机械设备等方面予以大力支持和解决，实行现场指挥，减少中间环节，直接及时解决施工中所发生问题。2、作好各项技术准备，合理安排施工流水段，以主体工程为主进行交叉作业，密切配合，采用一切技术手段减少技术间隔时间。3、分析各项材料用量，贯彻各项材料来源，拟定劳动力和各种机械设备合理投入。4、对照施工进度筹划，每天由技术负责人组织现场检查，如开施工员、班组长碰头会，通报一天施工进度状况，以延误工期部位限时加班加点，保证工期按期交付使用。5、加强职工政治思想教诲。统一思想，统一行动，加强后勤服务工作，保证生产工人思想稳定，保持旺盛生产士气。6、做好夏日防暑降温防止工作，保证现场施工人员身体健康。贯彻雨季施工办法，准备好足够雨季施工用品，保证不因炎热和雨季而影响工程进度。
