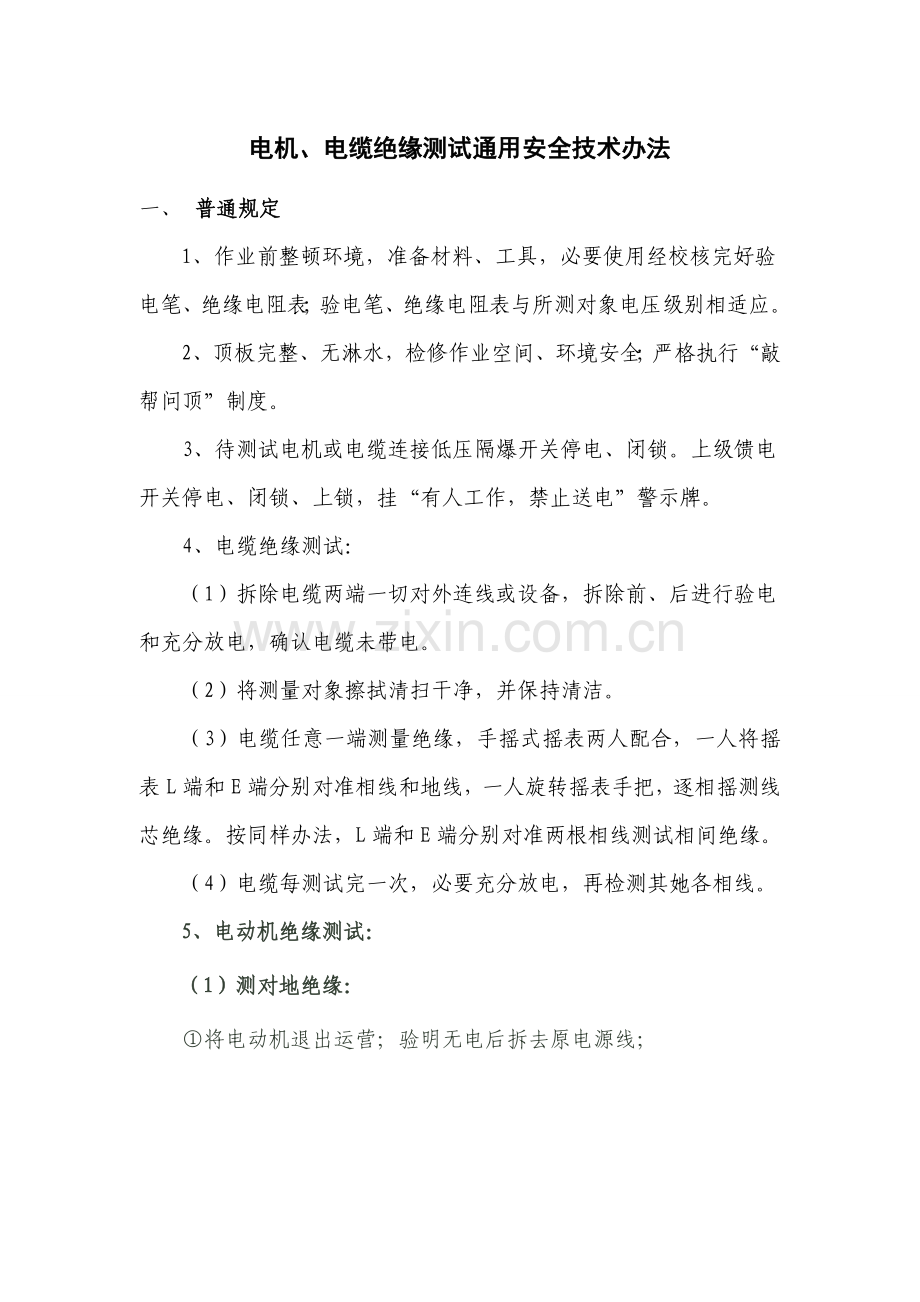

电机、电缆绝缘测试通用安全技术办法一、 普通规定1、作业前整顿环境，准备材料、工具，必要使用经校核完好验电笔、绝缘电阻表；验电笔、绝缘电阻表与所测对象电压级别相适应。2、顶板完整、无淋水，检修作业空间、环境安全；严格执行“敲帮问顶”制度。3、待测试电机或电缆连接低压隔爆开关停电、闭锁。上级馈电开关停电、闭锁、上锁，挂“有人工作，禁止送电”警示牌。4、电缆绝缘测试：（1）拆除电缆两端一切对外连线或设备，拆除前、后进行验电和充分放电，确认电缆未带电。（2）将测量对象擦拭清扫干净，并保持清洁。（3）电缆任意一端测量绝缘，手摇式摇表两人配合，一人将摇表L端和E端分别对准相线和地线，一人旋转摇表手把，逐相摇测线芯绝缘。按同样办法，L端和E端分别对准两根相线测试相间绝缘。（4）电缆每测试完一次，必要充分放电，再检测其她各相线。5、电动机绝缘测试：（1）测对地绝缘：将电动机退出运营；验明无电后拆去原电源线；将绝缘电阻表“E”端测试线接到电动机外壳(例如端子盒螺孔处)，将绝缘电阻表“L”端测试线接到电动机绕组任一端(接线端上原有联接片不拆)；摇动摇把达到每分钟120转，到一分钟时读取读数；撤除“L”端接线，后停止摇表，并放电。（2）测相间绝缘：对地绝缘测试后放电；拆去电动机接线端上原有联接片；将绝缘电阻表“E”端和“L”端测试线各接一相绕组；摇动摇把到每分钟120转，一分钟时读取读数；撤除“L”端接线，后停止摇表，放电；测另两个绕组间绝缘，共三次(每次测后均应放电)。6、手摇式摇表摇动手柄速度均匀至每分钟120转后读取电阻值,并做记录。7、摇测中仪表应水平放置，摇测中不得减速或停摇。8、摇测前、后必要进行充分放电。9、电缆另一端必要作好安全办法，派人看守，勿使人接近被测电缆。10、测试绝缘电阻值结束后，测试人、工作负责人（电工班长）及现场负责人共同验收，验收中发现测试质量不合格，及时报告机电动力科加以解决。11、由专职电工恢复接线，搞好测试现场环境卫生，禁止将废弃物、工具、材料遗留。 12、连接电缆时，禁止浮现鸡爪子，羊尾巴，明接头等现象。线头紧密，接线整洁无毛刺、不压绝缘层；线头压紧，有平垫和弹簧垫；三相动力线不能交叉，接地线芯长度要比相线长三分之一；电缆护套进一步接线腔距内壁5-15毫米；紧固件齐全、完好、可靠。 13、由现场负责人检查、确认无问题，并检查瓦斯浓度不超限后，下令送电。送电正常后，必要由现场负责人指派专人监视一小时，设备无异常后方可撤离。二、 危险源辨识1、绝缘工器具不完好；2、作业地点顶板不完整，有淋水，没有安全作业空间。 3、未将被测对象电源开关停电、闭锁。 4、未对被测对象验、放电。 5、作业人员未佩戴绝缘工器具。 6、测试办法不对的。 7、遥测后未进行验、放电。 8、测试时，电缆另一端未设专人看护。9、停、送电时未检查瓦斯浓度； 10、接线工艺不符合规定。三、测量原则序号设备名称电压级别选用绝缘电阻表规格测试原则备注1电缆660V1000V10 M/km1140V1000V50 M/km3300V2500V50 M/km6kV5000V100M/km2交流电动机660V1000V0.5M1140V1000V1 M3300V2500V3 M四、原则作业流程序号环节内容原则制度表单人员提示1准备工具、材料准备工具、材料：螺丝刀、扳手、电工刀、塞尺、便携式瓦斯报警仪、1000伏兆欧表、放电绳、四氯化碳或98%纯度酒精等。工具、材料齐全、符合规定。 矿井维修电工2检查作业环境检查作业区域淋水状况。防淋水办法到位。矿井维修电工3待测试电机或电缆连接低压隔爆开关停电1）拉开隔离开关；2）闭锁。1）隔离开关处在停电位置；2）机械闭锁到位。矿井维修电工4上级电源停电1）核对开关编号、名称；2）按分闸按钮，分断路器；3）拉开隔离开关；4）闭锁；5）上锁；6）挂牌。1）停电开关编号与名称相符；2）断路器断开，分闸批示灯亮；3）通过观测窗观测，确认隔离开关处在分闸位置；4）机械闭锁到位；5）锁具完好，保证隔离开关不能合闸；6）“有人工作，禁止送电”警示牌挂在隔离开关手把处，字面向外。电力安全工作规程第二章第三节矿井维修电工5检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周边20米范畴内瓦斯浓度达1%时，禁止检修。煤矿安全规程第四百四十五条矿井维修电工未检测瓦斯浓度禁止作业。6打开低压隔爆开关接线腔1）拆下接线腔螺栓；2）取下接线腔盖板；1）螺栓、弹垫放在专用盒内；2）盖板防爆面朝上，放在干燥无淋水处；矿井维修电工7验电、放电1）用验电器逐相对接线柱、储能元件验电；2）放电绳一端接地，另一端对接线柱、储能元件逐相进行放电。1）验电器与电压级别相符且完好；2）验电时无批示、无报警，确认无电；3）先验电源侧，再验负荷侧；4）放电绳搭接牢固，放电完全；5）放电绳截面不不大于25平方毫米，连接牢固可靠。矿井维修电工验电前检查验电器。8挂接地线接地线一端接地，另一端分别接在电源侧三个接线柱上。1）接地线完好，无破皮，绝缘符合规定；2）接地线截面不不大于25平方毫米；3）接地线先接接地端，后接接线柱；4）接地线连接牢固可靠。矿井维修电工9拆线1）拆除电缆头；2）拆下喇叭嘴；3）抽出电缆。1）先拆除三相线芯，再拆除接地线；2）螺栓、弹垫放在专用盒内；3）电缆线芯和护套不能损伤。矿井维修电工10清理腔室内部卫生1）检查腔室内工具；2）清理腔室内卫生；3）清洗油污部位。1）腔室内无遗留工具；2）腔室内无铜丝、杂物；3）腔室内无油污。矿井维修电工11测量绝缘1）校验摇表；2）测量绝缘，手摇式摇表两人配合，一人将摇表L端和E端分别对准相线和地线，一人旋转摇表手把，逐相摇测线芯绝缘（电子式摇表选取符合规定电压档位，可靠连接后进行测量）。1）校验摇表，短路批示为零，开路批示为无穷大；2）手摇式摇表摇动手柄速度均匀至每分钟120转后读取电阻值（电子式摇表表笔搭接牢固，待读数稳定无变化后读取电阻值）；3）1140伏电缆绝缘电阻值50兆欧姆/千米，660伏电缆绝缘电阻值10兆欧姆/千米；1140V如下电动机绝缘电阻值不不大于0.5兆欧。4）电缆绝缘值达不到规定值时进行解决。煤矿矿井机电设备完好原则第四章第二十一节矿井维修电工12拆除接地线、恢复设备1）拆除接地线；2）隔爆面涂防锈油；3）恢复接线引入装置；4）恢复接线腔盖板；5）检测隔爆面间隙1）接地线先拆接线柱端，后拆接地端；2）防锈油涂抹均匀；3）螺栓、螺母、弹垫、平垫、挡圈、挡板、密封圈齐全、紧固、完好；4）螺栓上满扣，穿透螺丝孔螺栓露出1-3个螺距；5）隔爆面间隙不不不大于0.5毫米；煤矿矿井机电设备完好原则第四章第一节矿井维修电工13检测瓦斯浓度检测瓦斯浓度。便携式瓦检仪检查设备周边20米范畴内瓦斯浓度达1%时，禁止送电。煤矿安全规程第四百四十五条矿井维修电工未检测瓦斯浓度禁止送电。14上级电源送电1）取下停电警示牌；2）取下锁具；3）解除机械闭锁；4）合隔离开关；5）按合闸按钮，合断路器。1）停电牌放置到适当位置；2）锁具放置到适当位置；3）机械闭锁退出到位；4）通过观测窗观测，确认隔离开关处在合闸位置；5）合闸批示灯亮。电力安全工作规程第二章第三节矿井维修电工15低压隔爆开关送电1）核算停电线路上无其她检修人员作业；2）合隔离开关；3）送电完毕向调度报告。1）无人作业时，方可送电；2）隔离开关处在合闸位置，电源批示灯亮；3）检修人员报告调度已经送电。矿井维修电工16清理作业现场1）清点工具；2）清扫现场卫生。1）工具齐全；2）作业环境整洁、无杂物。矿井维修电工
