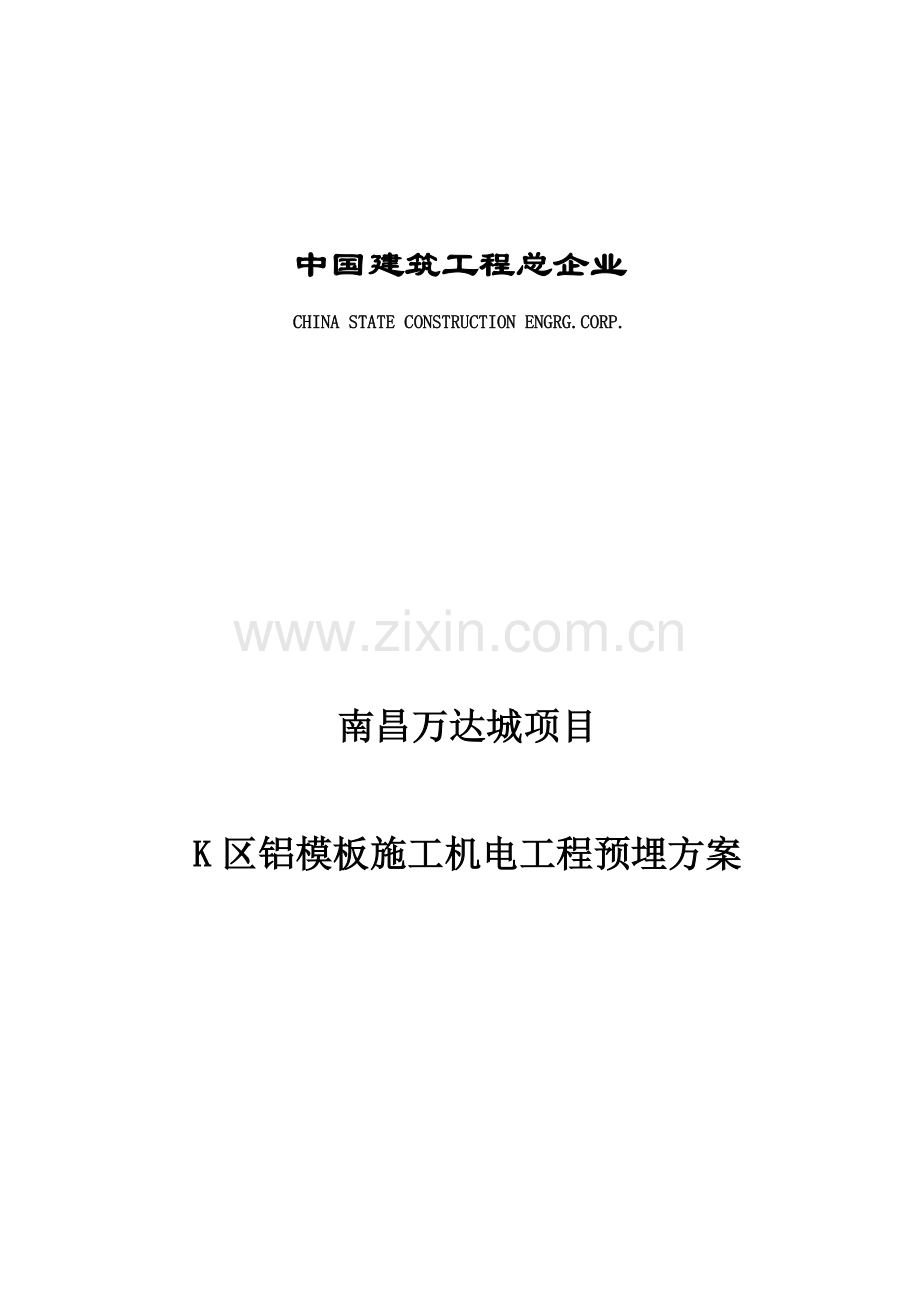

K区铝模板综合项目施工机电综合项目工程预埋专项方案.docx

中国建筑工程总企业
CHINA STATE CONSTRUCTION ENGRG.CORP.

南昌万达城项目

K区铝模板施工机电工程预埋方案

中国建筑第二工程局
南昌万达城项目部

3月

目录
一、 编制依据
二、 铝模施工工程概况
三、 铝模施工机电预埋分析、准备
四、 工艺步骤
五、 关键施工方法和技术方法
六、 铝模板施工质量问题和控制
七、 成品保护方法
八、 安全保障方法

一、编制依据
1、图纸及相关文件
南昌万达城住宅项目K区电气、水暖施工图纸及相关文件。
南昌万达城K区铝模板施工方案（项目技术部提供）
2、相关规范及设计图集
2.1《建筑电气工程施工质量验收规范》GB 50303-
2.2《建筑物防雷工程施工和质量验收规范》GB50601-
2.3《1kV及以下配线工程施工和验收规范》GB_50575-
2.4《建筑电气照明装置施工和验收规范》GB50617-
2.5《建筑电气通用图集》09BD系列（原92DQ）
2.6《铝合金结构设计规范》 GB50429-
二、铝模施工工程概况
1、铝模施工概况
本工程铝模板施工K1区1#楼主楼和K2区全部主楼采取铝模板施工，施工起始节点为标准层开始采取。
2、 铝模施工机电概况
本工程铝模板施工机电总体预埋工艺步骤和木模板相同，为了确保正常结构内部预埋导管或线盒固定，进行细部调整，针对铝模板施工不可随意开孔、不可在铝合金模板上使用铁钉特征从而影响铝合金结构强度特点，进行针对性特殊工艺施工。本方案只针对结构内暗配管进行编制施工方案。
三、 铝模施工机电预埋分析、准备
1、预埋分析
①、铝合金模板刚度大、不变形、不起鼓，不存在胀模现象，拆模后线盒清掏锯末后墙面美观、整齐、线盒和墙面平齐效果好，整个施工形象好。
②、铝合金模板穿墙螺杆位置固定，对于机电墙体内预埋线盒固化实施确保起到良好效果。
③、铝合金模板施工过程中每一块位置模板有统一次序编号，每一块编号后模板位置固定直至结构封顶，电气在梁下下反导管开孔位置正确，不随意，一次开孔成型，可直至结构封顶不需二次开孔，对工、料、机等成本有效节省。
2、铝模施工前准备
①、图纸熟悉：铝模安装时要对各个固化点位进行一次成活，后期不需二次开孔，施工队伍需看透图纸，各个固化点位均需严格控制。
②、结构预留预埋：在第一层拼装施工配合前，仔细审图，熟悉施工图纸，对各部位、各专业“预留预埋”仔细校核坐标、规格尺寸、数量，避免错留、漏留，在第一层穿墙螺杆确定后，确定穿墙螺杆位置是否有预埋线管、线盒和预留洞，如有螺杆将进行局部调整，调整后线盒、线管、预留洞将不再变动，直至结构封顶；
③顶板及梁底预留洞：铝模顶板上卫生间、厨房预留洞采取通丝杆固定，梁下开关、插座下反线管预留洞等一次开孔直至结构封顶，在施工过程中将卫生间模板和梁底板机电专业进行二次编号，而且标注好安装方向，次序，确保下层施工时同一块板在同一个位置，所开孔能够完全利用，对模板安装过程中机电配合要求较高，要有专员进行特殊部位模板安装进行看护，发觉位置错误立即进行纠正并整改到指定位置。
④顶板上灯头盒预埋：因铝模板不能随意打眼、打孔，在顶板上预埋灯头盒固定不能采取打孔用铁钉固定，只能采取线盒安装完成后用钢筋压住线盒固定在底筋固定方法。
⑤首拼板底支撑立杆时和土建专业沟通避开顶板灯头盒位置进行支撑，这么底板模板等快拆体系能够拆除后，支撑未拆除前能够不影响灯头盒内锯末清理或导管内带线施工。
四、 工艺步骤
1、结构顶板内预埋导管
固定线盒
梁下下反管开孔
弹线定位
熟悉图纸

管和盒连接
弯管
切管
选管

开孔梁、板二次编号（首层拼装后不需此工序）
线管线盒和底筋固定

配合土建逐层预埋
清盒穿带线

2、 墙体内预埋导管
墙体内预埋线盒固定线管固定均和木模板施工工艺一致，铝模首拼过程中穿墙螺杆位置如和线盒位置冲突，需左右调整线盒位置，形成新固化位置，至结构全部完成不在变动线盒位置。
五、关键施工方法和技术方法
1、 铝模板施工方法及技术要求
1）墙体线盒固定
墙体位置上线盒参考固化图和现场实际进行对比，测量，是否和铝模板墙体穿墙螺杆位置冲突，假如冲突将进行线盒位置合适调整，并调整固化图，一次调整直至结构封顶不需另外调整。

2） 梁下开孔固化
梁下强、弱电户箱位置进行第一次开孔，此块板机电将进行二次编号，标注用途及模板安装方向，确保每层施工过程中此块板均在同一位置，一次开孔直至结构封顶不需另行开孔。

3） 厨卫间位置固化
3.1厨卫间顶板第一层安装后机电进行二次编号，板下二次编号，标注方向，确保此块板安装方向，位置在下一层施工中不会安装到其它位置，这么在顶板上因为预留洞所开孔洞一次成型直至结构封顶不需二次开孔。

3.2 厨卫间排水支管止水节采取¢12通丝杆，上下固定，为预防止水节浇筑混凝土时受混凝土冲击出现左右攒动，依据管径大小在通丝杆上止水节内焊接支撑来起到固定止水节作用。

3.3 厨卫间顶板第一层安装后机电进行二次编号，板下二次编号，标注方向，确保此块板安装方向，位置在下一层施工中不会安装到其它位置，这么在顶板上因为预留洞所开孔洞一次成型直至结构封顶不需二次开孔。

4) 铝模板不得随意开孔，不能够用铁钉固定灯头盒，顶板上灯头盒采取¢8钢筋压住线盒在底筋上方法进行固定。

5) 竖井预留洞固化
竖井桥架预留洞采取预制木盒方法留洞，第一次将模板开孔后，采取¢12通丝杆上下对拉方法固定木盒，位置校核正确后一次开孔直至结构封顶不需另行开孔，而且预留洞上下垂直，安装桥架时不需修洞。

六、 铝模板施工质量问题和控制
6.1、为确保铝模板强度，铝模板在梁下下反开关线管时需要开孔，要开孔正确，反复核实后一次性用开孔器开孔，不得开多出孔洞。
6.2、铝模板在反复使用过程中，如是正方形模板或长方形模板，在拼装过程中会出现反方向拼装情况，如这类模板上有下反开孔，需要在模板拼装过程中现场派工人跟踪拼装，避免开孔洞出现错位，造成位置偏差，孔洞无法使用现象。
6.3、铝模板穿墙螺杆位置线盒，能够对应进行微调，确保线盒和线管完整性，避免被破坏。
6.4、开孔时注意孔洞尺寸和所要穿导管或预埋套管尺寸相符合，孔洞不得过大或过小；
6.5、通丝杆固定套管或预留洞木盒时，要上下夹紧，不可太松，避免通丝杆左右活动造成孔洞越来越大；
6.6、关键部位铝模板（厨卫间及梁下有下插线管部位）拼装时一定有专员进行二次标注，二次编号，而且在木工拼装时专员负责盯紧关键部位拼装，盯紧三层，待木工对关键部位模板有一定了解后能够不用专员负责盯紧。
6.7、考虑开孔不可随意，开孔必需正确。
七、 成品保护方法
1、按图、按工艺标准施工；施工中要亲密配合土建进度，不应颠倒工序，不得损坏结构，铝模板开孔过程中“吃透”图纸，开孔正确，一次到位，不随意开孔，不影响铝模板强度，对于可能出现隔层才有公共区域梁下或板下才需要下反导管，本层不需要孔洞，采取胶带纸方法将本层不需要孔洞粘牢，预防混凝土从孔洞漏下。
2、为了预防和避免施工过程中后续工序对已完成工作损坏，控制整个施工过程中产品保护和质量确保，必需对实施成品保护方法。保护建筑内施工成品，全体施工及管理人员有提升成品保护意识、养成文明施工习惯，不得交叉破坏，珍爱各专业劳动结果。
八、 安全保障方法
8.1 安全生产工作以严厉法规落实责任,消亡违章﹑强化管理为中心,努力提升企业安全技术管理水平,确保全体施工人员安全健康。
8.2参与该工程施工人员必需坚持安全第一，预防为主方针。层层建立岗位责任制，遵守国家和企业安全规程，在任何情况下不得违章作业。
8.3各项施工要分别编制安全技术方法，书面向施工人员交底。
8.4进入现场必需严格遵守现场各项规章制度,工长对施工人员要做好工程介绍和现场安全教育，进入现场必需戴好安全帽。
8.5凡两米以上高空作业需搭设脚手架,工长要事先提出搭设要求。
8.6安装使用脚手架,使用前必需认真检验架子有没有糟朽现象,有没有探头板。施工周围应立即清理障碍物,预防钉子扎脚或其它工伤事故。
8.7施工地点及周围孔洞必需稳固封堵,管道竖井其预留钢筋按需要孔径切割开洞,预防人员高空坠落和物体坠落伤人事故。
8.8临时用电必需符合安全用电要求,凡手持电动工具使用必需经过漏电保护装置,施工照明用电必需用36V低电压。潮湿地点作业穿绝缘靴。
8.9生产班组每个月要进行两次以上班组安全活动并有统计。查隐患﹑查漏洞﹑查麻痹思想,要常常不停地进行安全教育。
