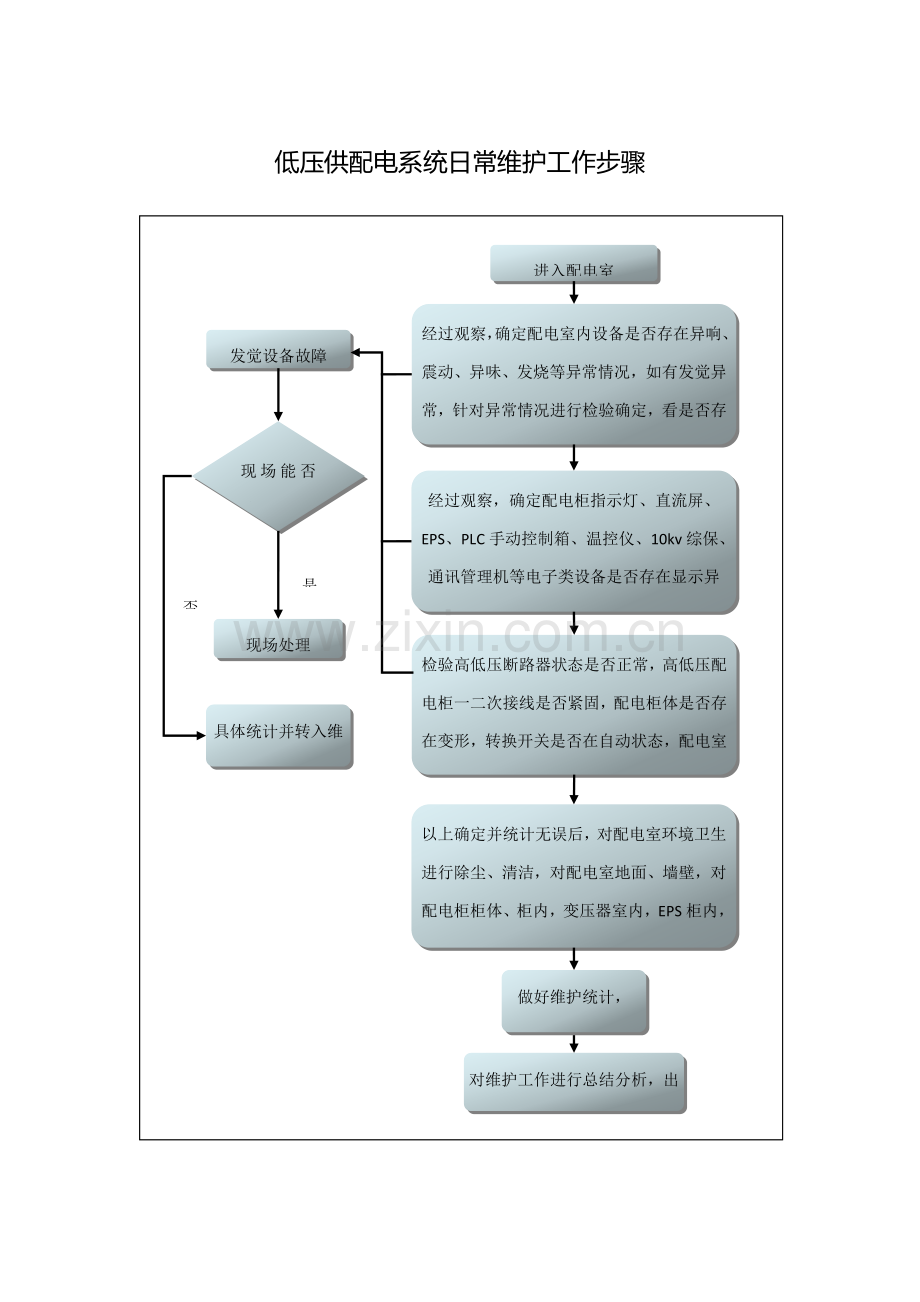

低压供配电系统日常维护工作步骤进入配电室经过观察，确定配电室内设备是否存在异响、震动、异味、发烧等异常情况，如有发觉异常，针对异常情况进行检验确定，看是否存在松动、破损、锈蚀、烧毁、绝缘降低等情况经过观察，确定配电柜指示灯、直流屏、EPS、PLC手动控制箱、温控仪、10kv综保、通讯管理机等电子类设备是否存在显示异常或报警、故障等信息，如有异常：针对异常进行下一步确定现场能否处理？检验高低压断路器状态是否正常，高低压配电柜一二次接线是否紧固，配电柜体是否存在变形，转换开关是否在自动状态，配电室整体环境是否良好：包含照明、是否渗水、配电室门窗等以上确定并统计无误后，对配电室环境卫生进行除尘、清洁，对配电室地面、墙壁，对配电柜柜体、柜内，变压器室内，EPS柜内，直流屏柜内全方位吹灰、清洁。使用抹布、吸尘器、吹风机等工具是否发觉设备故障现场处理具体统计并转入维修步骤对维护工作进行总结分析，出具季度维护汇报做好维护统计，完成维护（一）低压供配电系统变压器日常维护工作步骤查看变压器温控仪三相绕组温度是否正常确定变压器是否存在异响或震动现场能否处理？查看变压器内部有没有锈蚀、异物，或接线脱落手动开启散热风机，确定能够正常开启，无卡滞是否发觉设备故障现场处理具体统计并转入维修步骤做好维护统计，完成维护用红外测温仪测量铜排连接处温度确定变压器室门开闭正常，外部无破损或松动，无异物附着检验变压器一二次电流是否平衡，一二次电压是否在正常范围内除尘完成后，恢复送电，确定变压器无异常，温升正常变压器停电，对变压器进行除尘、吹灰，清洁母排及电缆上灰尘（二）低压供配电系统10KV高压柜日常维护工作步骤外部查看：确定高压开关柜指示灯、数显仪表、综保、带电显示装置均能正常显示仪表确定：查看数显多功效仪表，综合保护装置电流、电压参数是否正常接线室检验：经过玻璃橱窗，检验高压柜接线室内高压电缆终端是否良好现场能否处理？操作室检验：打开操作室柜门，确定内部二次接线紧固，保险无熔断，开关无跳闸，并清洁除尘手车室检验：将开关由合闸状态转入分闸状态，由连接状态转入隔离或试验状态，进行分合闸、储能、摇进等功效测试，抽出开关至冷备隔离状态，检验一次抓头是否清洁，清洁完成恢复开关至连接热备状态，并恢复送电是否发觉设备故障现场处理具体统计并转入维修步骤对高压开关柜体进行全方面除尘、清洁做好维护统计，完成维护（三）低压供配电系统低压柜日常维护工作步骤外部维护：确定按钮、指示灯、数显多功效仪表显示、指示正常内部维护：将抽屉抽出至隔离状态，检验抽屉内操作机构、接触器、断路器、保险是否正常接线室维护：检验一二次接线是否存在松动和发烧，用钳形电流表测量实际电流、电压现场能否处理？抽屉柜一二次插件维护：检验一二次插件有没有松动、表面是否氧化，变形。进行润滑清洁、涂抹导电膏抽屉柜内一二次接线及端子紧固，柜内除尘、清洁是否发觉设备故障现场处理具体统计并转入维修步骤低压断路器维护：能够电动、手动分合闸操作，合闸完成后能够自动储能，摇进摇出顺畅无卡滞，保护脱扣器无报警，开关内外清洁无积尘做好维护统计，完成维护（四）低压供配电系统UPS/直流屏日常维护工作步骤外部查看：确定直流屏UPS显示面板有没有报警、故障参数查看：确定直流屏UPS电流、电压参数是否正常现场能否处理？内部维护：对UPS直流屏内部元件进行清洁除尘，预防灰尘影响元件散热和绝缘。检验内部接线，是否存在松动及脱落，并进行紧固内部维护：对UPS进行手动充放电试验，确保带应急负载供电2小时以上。查看放电电流、电压和时间是否发觉设备故障现场处理具体统计并转入维修步骤做好维护统计，完成维护内部维护：检验直流屏监控、整流模块工、查UPS柜内元件作是否正常，是否存在异响，散热风机是否正常开启全方面维护：对UPS直流屏内外进行清洁除尘，对外部壳体进行清洁，并检验柜门密封电池柜维护：清洁附着在电池上浮沉，检验电池连接线是否紧固和锈蚀电池维护：确定电池无鼓胀和漏液。电池摆放整齐，绝缘良好无击穿烧损情况；检验电池充放电电流、电压，确保电池活性，测量电池内阻
