110kV新乐线输电线路新建综合项目工程竣工项目验收缺陷处理单.doc

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
1
5#
1H-SZ2
需要护坡

2
9#
1B-ZM2
旁边有高坡也许会将引起塌方

3
10#
1B-J2
中相引流对塔身距离不够

4
11#
1B-ZM2
塔上有1只鸟窝需要清理

5
13#
Z36
有树需要砍伐，电阻为12Ω

6
14#
1B-ZM2
电阻为13Ω

7
15#
1B-ZM2
有树需要砍伐，电阻为11Ω

8
16#
J36
地拉偏松，需要调节

9
18#
Z36
有树需要砍伐

10
21#
Z36
接地鼻子未安装，电阻为15Ω

11
22#
J36
无防鸟盒，接地鼻子无法拆卸

12
23#
Z36
电阻为17Ω

13
24#
Z36
地拉偏松，需要调节

14
25#
Z36
杆号牌少螺杆

15
26#
1B-ZM2
电阻为12Ω

16
27#
Z36
电阻为11Ω

17
29#
Z36
线路通道需要砍伐

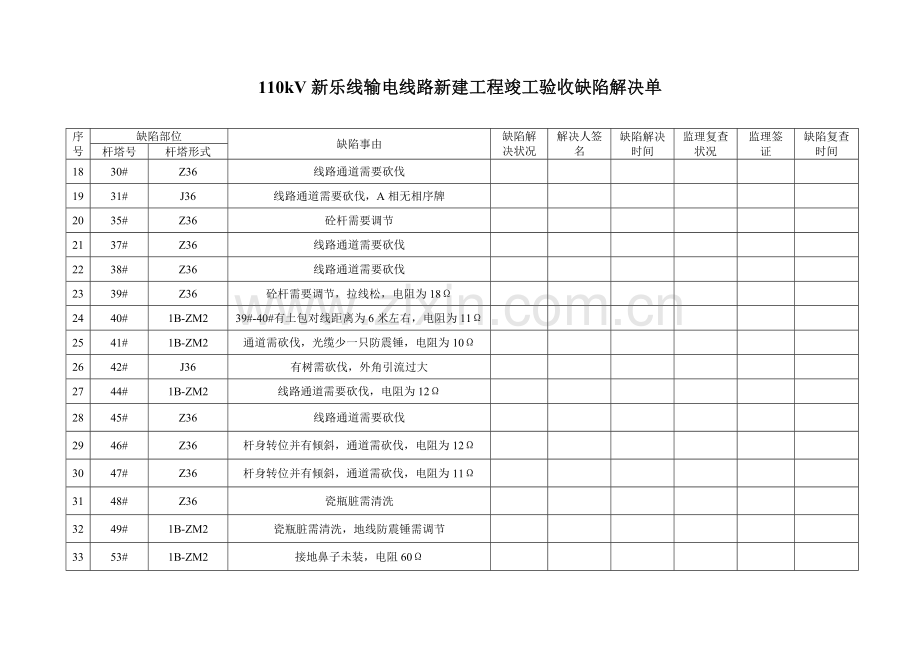

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
18
30#
Z36
线路通道需要砍伐

19
31#
J36
线路通道需要砍伐，A相无相序牌

20
35#
Z36
砼杆需要调节

21
37#
Z36
线路通道需要砍伐

22
38#
Z36
线路通道需要砍伐

23
39#
Z36
砼杆需要调节，拉线松，电阻为18Ω

24
40#
1B-ZM2
39#-40#有土包对线距离为6米左右，电阻为11Ω

25
41#
1B-ZM2
通道需砍伐，光缆少一只防震锤，电阻为10Ω

26
42#
J36
有树需砍伐，外角引流过大

27
44#
1B-ZM2
线路通道需要砍伐，电阻为12Ω

28
45#
Z36
线路通道需要砍伐

29
46#
Z36
杆身转位并有倾斜，通道需砍伐，电阻为12Ω

30
47#
Z36
杆身转位并有倾斜，通道需砍伐，电阻为11Ω

31
48#
Z36
瓷瓶脏需清洗

32
49#
1B-ZM2
瓷瓶脏需清洗，地线防震锤需调节

33
53#
1B-ZM2
接地鼻子未装，电阻60Ω

34
54#
Z36
电阻33Ω

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
35
55#
Z36
17Ω

36
56#
Z36
16Ω

37
57#
J45
12Ω

38
58#
Z36
线路通道需要砍伐

39
65#
Z36
横担需调节，接地鼻子未连接

40
66#
Z36
横担需调节，接地鼻子未连接

41
67#
Z36
砼杆需调节，接地未连接

42
69#
Z36
电阻为12Ω

43
71#
Z36
接地鼻子未安装

44
73#
Z36
接地鼻子未安装

45
74#
Z36
线路通道需要砍伐

46
75#
J36
线路通道需要砍伐，无防鸟盒，电阻18Ω

47
78#
Z36
线路通道需要砍伐

48
79#
Z36
拉线需填土

49
80#
Z36
拉线需填土

50
82#
J36
接地鼻子未安装

51
84#
Z36
有树竹需砍伐，电阻为15Ω

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
52
85#
Z75
接地鼻子未装，电阻为17Ω

53
86#
1B-ZM2
B、C、D腿电阻为21Ω，A腿为70Ω

54
87#
Z36
接地电阻为+∞，接地螺丝拧不上

55
88#
1B-ZM2
电阻为24Ω

56
89#
Z36
电阻为12Ω

57
90#
J36
接地鼻子未装，电阻为33Ω

58
91#
Z36
电阻为43Ω

59
92#
Z36
接地鼻子未装，电阻为9.9Ω

60
93#
1B-ZM2
电阻为9Ω

61
94#
J36
电阻为18Ω

62
95#
Z36
接地螺丝未紧，电阻为19Ω

63
96#
Z36
接地螺丝未紧，电阻为24Ω

64
97#
Z36
电阻为12Ω

65
99#
1B-J3
无防鸟盒

66
100#
Z36
有树需砍伐

67
101#
Z36
杆子未转到位

68
102#
1B-ZM2
有树需砍伐

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
69
104#
Z36
线路通道需要砍伐

70
106#
1B-ZM2
电阻为17Ω

71
107#
Z75
电阻为19Ω

72
108#
1B-ZM2
需护坡

73
109#
1B-ZM2
电阻为18Ω

74
110#
1B-J2
无防鸟盒

75
111#
1B-ZM2
电阻为20Ω

76
112#
Z36
焊缝需防腐，砼杆需调节，电阻为40Ω

77
113#
1B-ZM2
有树需砍伐

78
114#
Z87
防鸟盒未扎牢固

79
115#
1B-J2
无防鸟盒，接地鼻子断，中相引流对塔身距离不够

80
116#
Z75
焊缝需防腐，防鸟盒未扎牢，需砍树，电阻14Ω

81
117#
1B-ZM2
电阻为10Ω

82
118#
Z87
防鸟盒未扎牢，电阻为12Ω

83
120#
1B-J2
防鸟盒少2只，电阻为11Ω

84
121#
Z87
电阻为11Ω

85
122#
Z87
电阻为40Ω

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
86
123#
1B-ZM2
电阻为10Ω

87
124#
1B-ZM2
电阻为18Ω

88
125#
1B-J2
少2只防鸟盒，光缆未连接，电阻6Ω

89
126#
1B-ZM2
需护坡，电阻为18Ω

90
127#
Z75
电阻为+∞

91
128#
1B-ZM2
需护坡，电阻为40Ω

92
129#
1B-J1
少2只防鸟盒，电阻22Ω

93
130#
1B-ZM2
电阻为24Ω

94
131#
1B-ZM2
需护坡，电阻为15Ω

95
132#
1B-J2
无防鸟盒，中相引流对塔身距离不够，电阻18Ω

96
133#
Z75
线路通道需要砍伐

97
134#
1B-ZM2
线路通道需要砍伐

98
135#
1B-ZM2
需护坡

99
136#
Z87
线路通道需要砍伐

100
137#
J45
通道需砍伐，引流、地拉、相序牌安装不合格，电阻46Ω

101
138#
Z75
防腐不合格，中相横担下沉，电阻36Ω

102
139#
Z75
通道需砍伐，接地螺丝未紧，电阻42Ω

110kV新乐线输电线路新建工程竣工验收缺陷解决单

序号
缺陷部位
缺陷事由
缺陷解决状况
解决人签名
缺陷解决时间
监理复查状况
监理签证
缺陷复查时间
杆塔号
杆塔形式
103
140#
Z75
有树需砍，电阻为45Ω

104
141#
Z75
电阻为39Ω，需整治

105
142#
1B-ZM2
电阻为32Ω，需整治

106
143#
1B-ZM2
有树需砍，铝包带未出头，铁塔螺丝未紧固，电阻为28Ω

107
144#
Z75
有树需砍，铝包带未出头，拉线偏松，电阻为21Ω

108
145#
Z75
有树需砍，拉线偏松，电阻为19Ω

109
146#
1B-J1
中相引流对塔身距离不够，电阻12Ω

110
147#
Z36
电阻为22Ω

111
148#
Z75
电阻为15Ω

112
150#
Z36
电阻为15Ω

113
151#
N13
接地鼻子未紧，电阻为20Ω

114
152#
Z36
线路通道需砍伐

115
153#
1B-J1
中相引流对塔身距离不够，需整治

116
154#
1B-J4
中相引流对塔身距离不够，需整治

注：1、全线相序牌应用架子安装牢固，不得用铁丝绑扎，ZⅡ杆中防鸟盒缝隙过大需整治。
2、跨越35KV线路及公路某些应双串双挂，现是双串单挂，需整治。
