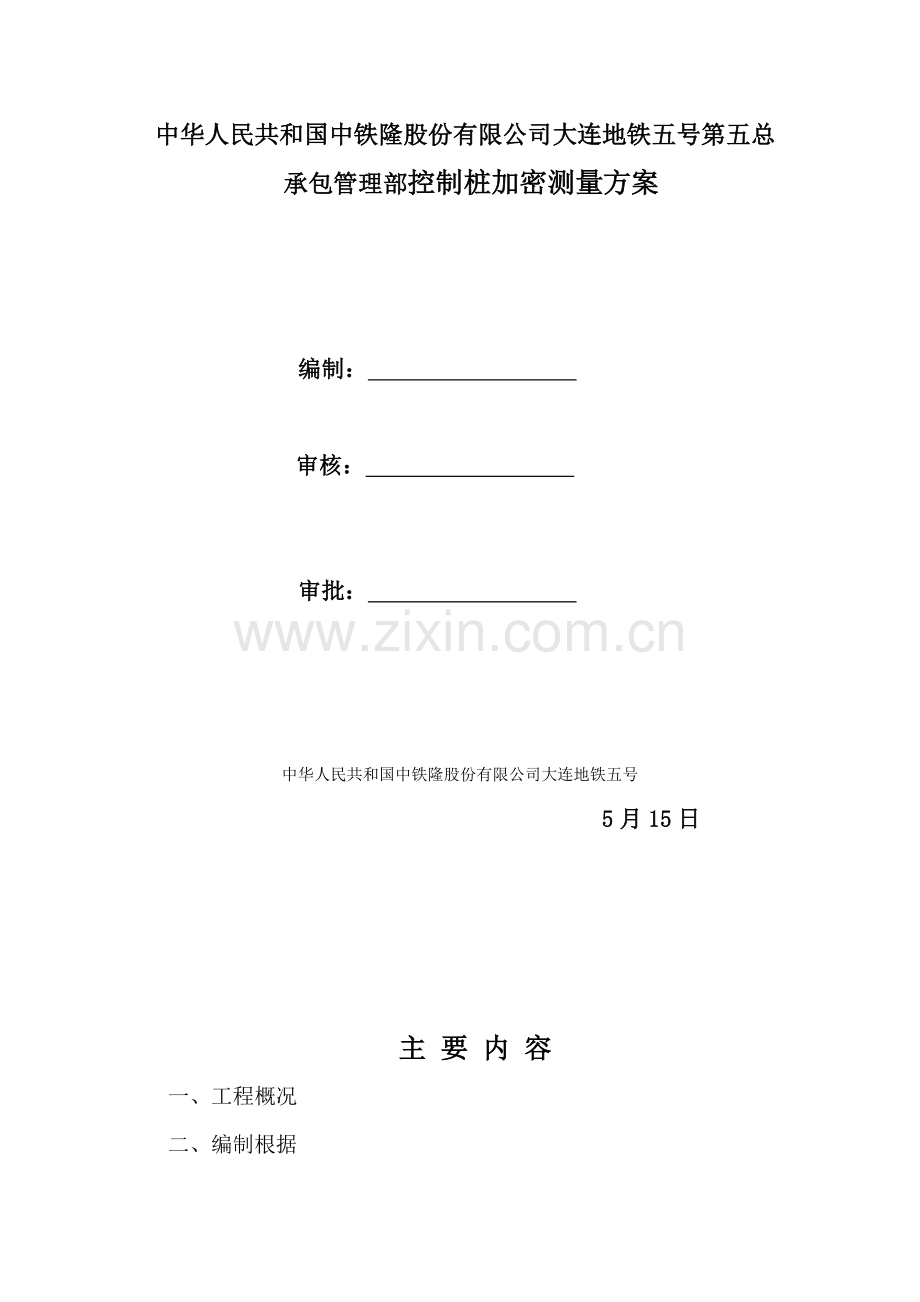

中华人民共和国中铁隆股份有限公司大连地铁五号第五总承包管理部控制桩加密测量方案

编制：

审核：

审批：

中华人民共和国中铁隆股份有限公司大连地铁五号
5月15日

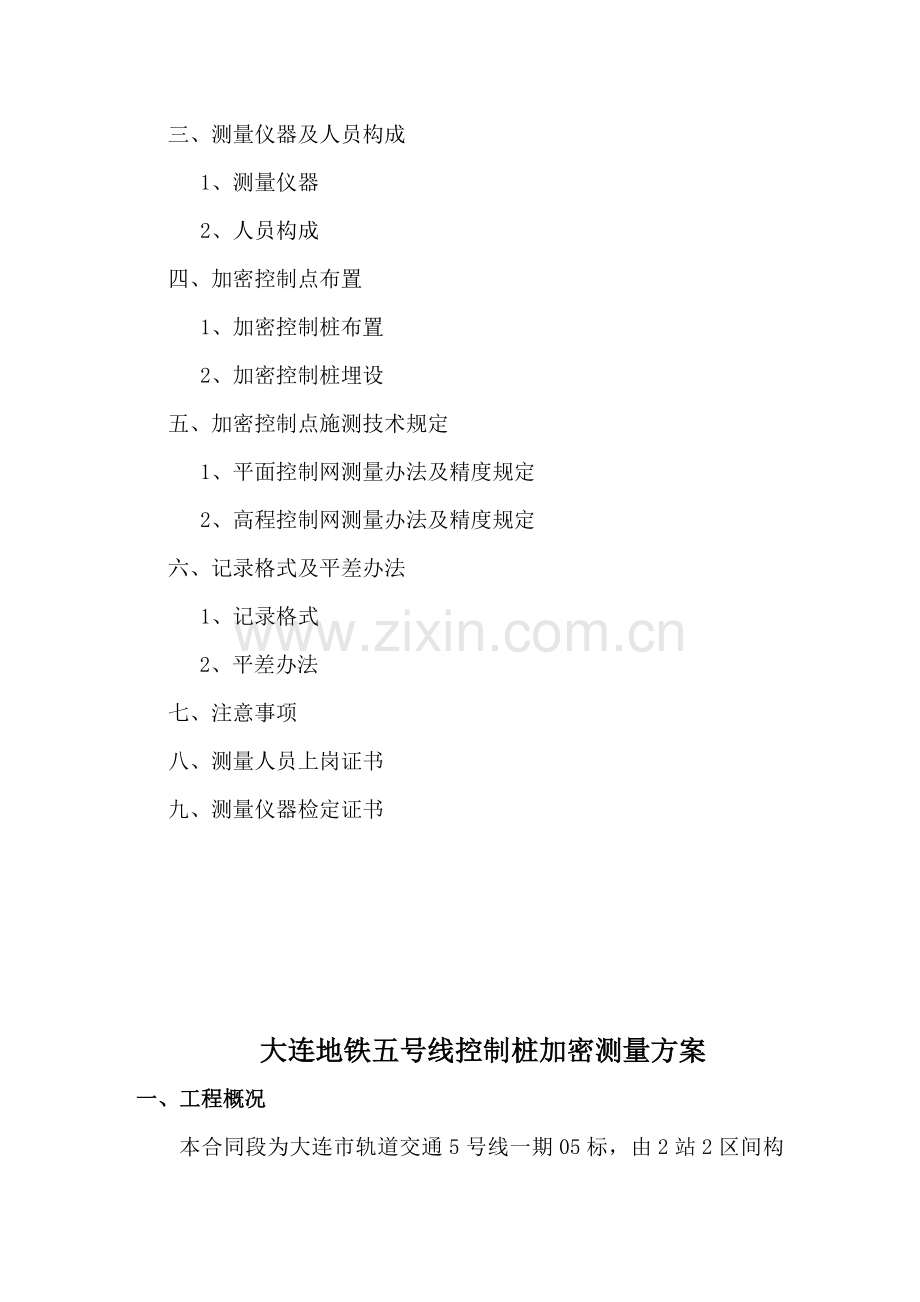

主 要 内 容
一、工程概况
二、编制根据
三、测量仪器及人员构成
1、测量仪器
2、人员构成
四、加密控制点布置
1、加密控制桩布置
2、加密控制桩埋设
五、加密控制点施测技术规定
1、平面控制网测量办法及精度规定
2、高程控制网测量办法及精度规定
六、记录格式及平差办法
1、记录格式
2、平差办法
七、注意事项
八、测量人员上岗证书
九、测量仪器检定证书

大连地铁五号线控制桩加密测量方案
一、工程概况
本合同段为大连市轨道交通5号线一期05标，由2站2区间构成，即梭鱼湾～甘井子区间（如下文字简称梭～甘区间）、甘井子站、甘井子站～山花街区间（如下文字简称甘～山区间）、山花街站。标段总长2125.93m，起止里程： K14+463.189～K16+589.119。区间主线长度1050.102米停车线：左线明挖顺做+暗挖法（双侧壁导坑法）共317.859m。甘井子站中心里程为K15+647.380，车站长度203.86m。设计院交桩平面控制点CPⅠ8个，CPⅡ29个；高程控制点共计27个，深埋水准点BM25、BM26计2个，我工区共埋设加密控制桩50个，标石埋设符合《铁路工程测量规范》对CPⅡ埋设规定，本段最大冻土深度为1.2m故加密桩均埋设在冻土线如下50CM，保证稳定牢固。
二、编制根据
1、《高速铁路工程测量规范》
2、《国家一、二等水准测量规范》
3、《精密工程控制测量网复测成果书》
4、《兰新第二双线工程测量人员培训讲义》
三、测量仪器及人员构成
1、测量仪器
角度及距离测量采用瑞士产徕卡TCR1201+全站仪及配套脚架、棱镜、对中器等。仪器一测回方向中误差1〞，测距标称精度2mm+1ppm ，该仪器于05月13日经新疆维吾尔自治区计量测试研究院检定合格，可以用于四等导线测量。
高程测量采用天宝DAN03电子水准仪及配套铟瓦条码尺，该仪器于10月12日经北京金华大地光电仪器校准中心检定合格，可以用于二等水准测量。
测量仪器一览表
序号
仪器名称
仪器型号
仪器精度
数量
检定状况
1
全站仪
徕卡
1〞 2mm+2ppm
1
已检定
2
电子水准仪
天宝Dini03
S03
1
已检定
3
铟瓦条码尺
2M

2
已检定
4
棱镜
徕卡

2
已检定
5
光学对中器
徕卡

2套
已检定
6
对讲机

4台

7
皮尺
50m

2
已检定
8
温度计

2
已检定
9
气压计

2
已检定

2、人员构成
测量人员共有7人构成，其中高档测量工2人，中级测量工5人，技术员1人。
四、加密控制点布置及埋设
1、加密控制桩布置
加密控制桩沿线路方向200m ～400m布设一种，距主线距离为50m～100m范畴内，点与点之间均可通视，并且均选在地形开阔、远离树木、高压线、便于施工放样和保护地方。
2、加密控制桩埋设
按《铁路工程测量规范》中对CPⅡ规定埋设，为便于长期保存，避免锈蚀，均按规定采用不锈钢桩头，埋设深度均不不大于1m，预制标石面规格为15cm×15cm，现场采用C20砼一次浇筑成功，埋石均低于原地面20cm且用方砖围护，顶面加盖水泥板。见附图：
注：1--盖； 2--土面； 3--砖； 4--素混凝土； 单位:cm

五、加密控制点施测技术规定
施测前熟悉所有导线点、水准点位置，掌握所用测量仪器操作办法，熟悉各种测量限差及精度规定，所有测量仪器、设备均应经计量鉴定部门监定合格后才干使用，所有测量人员应听从指挥。
1、平面加密控制网测量办法及精度规定
平面控制网按四等导线精度规定进行加密，采用标称精度不低于2″，测距精度不低于2mm+2ppm全站仪进行施测，起闭于CPⅠ控制点，中间通过CPⅡ点。角度观测采用方向观测法，每个测回按规定配备度盘起始读数；角度按奇、偶测回分别观测导线左、右角，取中数计算圆周角闭合差，限差应符合四等导线规定。距离测量采用向仪器输入气象参数自行改正，来回各观测4测回，读数至毫米，符合限差后取来回平均值。对中采用徕卡全站仪配套棱镜和觇牌、光学对中器强制对中，对中误差不大于1mm。所用气压计、温度计与周边环境一致后再记录数据，角度和距离观测在大气稳定成像清晰气象条件下进行观测。

导线测量水平角观测技术规定
控制网级别
仪器级别
测回数
半测回归零差
2C较差
同一方向各测回间较差
CPⅡ
DJ2
6
8〞
13〞
9〞

距离和竖直角观测限差
仪器精度级别
测距中误（mm）
同一测回各次读数互差（mm）
测回间读数较差（mm）
来回测平均较差（mm）
Ⅰ
＜5
5
7
2mD

圆周角闭合差限差
导线级别
二
三
四
限差△（〞）
2.0
3.6
5.0

线路控制网（CPⅡ）复测限差规定
水平角
导线方位角闭合差
距离(mm)
导线长度闭合差
≤5〞
≤5√n〞
≤2mD
≤1/40000

2、高程加密控制点测量办法及精度规定
高程控制测量按二等水准规定施测，仪器采用天宝Dini03精密电子水准仪及配套2M铟瓦条码尺、尺垫。仪器使用前及使用过程中应经常检查，保证水准仪视准轴与水准管轴夹角不超过15〞。观测时采用来回观测，每一测段均为偶数测站；观测顺序为：
往测：奇数站为后—前—前—后 偶数站为前—后—后—前
返测：奇数站为前—后—后—前 偶数站为后—前—前—后
安顿仪器应选在坚硬地方，避免仪器安顿在易受震动地方；每一测站上仪器与先后视三个位置应尽量接近一条直线。为保证先后视距相等，用皮尺丈量先后视距离，尺垫重量应不不大于2.5Kg，安放尺垫时必要选取坚硬地方，用脚踩实，以避免尺垫下沉；水准尺借助尺撑整平扶直，保证上下两个气泡居中使水准尺保持垂直。
水准测量观测限差（mm）
级别
基、辅分划读数差
两次读数所测高差之差
检测间歇点高差之差
二等
0.4
0.6
1.0

二等水准测量重要技术原则
级别
每千米高差全中误差(mm)
路线长度(km)
水准仪级别
水准尺
观测次数
来回较差或闭合差（mm）
与已知点联测
附合或环线
二等
2
≤400
DS1
铟瓦
来回
来回
4√L

二等水准观测重要技术规定
级别
水准尺类型
水准仪级别
视距
先后视距差（m）
测段先后视距累积差（m）
视线高度（m）
二等
铟瓦
DS1
≤50
≤1.0
≤3.0
下丝读数≥0.3
DS05
≤60

二等水准测量精度规定
水准测量级别
每千米水准测量偶尔中误差M△
每千米水准测量全中误差Mw
限差（mm）
检测已测段高差之差
来回测不符值
附合路线或环线闭合差
左右路线高差不符值
二等水准
≤1.0
≤2.0
6√L
4√L
4√L
——

六、记录格式及平差办法
1、记录格式
导线测量角度、距离观测数据采用人工记录；水准测量数据采用电子记录格式并配合电子记录观测手薄。现场记录应精确无误，经复核无误后方可进行下一测站测量工作。
2、平差办法
平面测量外业工作完毕后，经计算导线方位角闭合差及导线全长闭合差满足规定后，采用附和导线严密平差规定进行平差计算，计算成果取位至0.1mm 。
高程测量采用电子记录格式，外业工作完毕后，先打印出原始记录，经复核满足规范规定后，采用徕卡精密水准仪自带解决软件进行计算，计算成果取位至0.1mm 。
七、注意事项
1、仪器架设应稳固，三脚架应踩实，防止仪器下沉。
2、仪器操作过程中，司镜人员应随时注意气泡与否居中。在太阳光照射下观测，应给仪器打伞，并带上遮阳罩，以免影响观测精度。
3、记录人员记录时必要口述，防止听错、记错；记录须认真填写、禁止涂改；做到数字对的、内容完整、字体工整。
4、一种测站工作结束，应检查仪器气泡与否居中、计算、记录数据与否超限，均满足测量精度规定后方可搬站。
5、搬运时，应把制动螺旋略微关住，使仪器在搬站过程中不致晃动。
6、各种测量仪器和工具应定期检校，经常做好保养和维护。
7、如受外界因素影响，仪器补偿器无法正常工作时，应停止工作。
8、在公路、铁路立交等处进行测量时，应做好安全防护工作。
