塔吊基础安装拆除专项方案附基础计算.doc

目 录

第一章 编制根据 2
第二章 工程概况 2
第三章 布置方案 2
第四章 施工准备工作 2
第五章 起重塔机安装 3
第六章 调实验收 3
第七章 起重塔机拆卸 4
第七章 起重塔机使用安全办法 4
第八章 起重塔机安装安全办法 5
第九章 起重塔机拆卸安全办法 5
第十章 塔吊基本验算 6
附图 11

第一章 编制根据
1、TC4208塔吊使用阐明书。
2、JGJ33—《建筑机械使用安全技术规程》
3、《建筑地基基本设计规范》GB 50007-
4、施工现场总平面布置图。
5、国家现行质量原则和建筑、安装有关施工质量验收规范
第二章 工程概况
建筑概况
楼号
楼层数
长（米）
宽（米）
高（米）
1
5层
105.5
27.3
20
2
5层
105.5
27.3
20

第三章 基本施工方案
1、塔吊选型

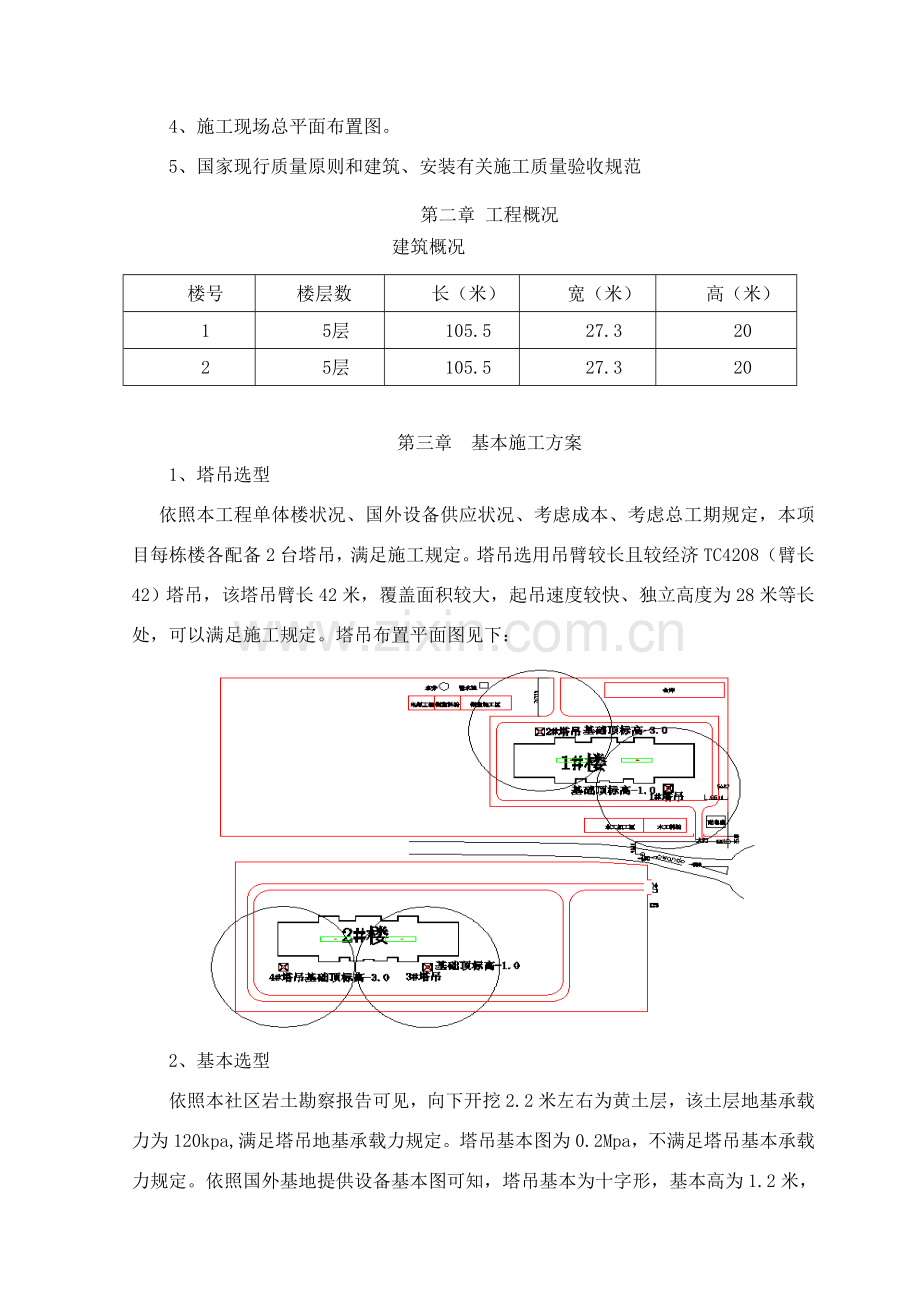

依照本工程单体楼状况、国外设备供应状况、考虑成本、考虑总工期规定，本项目每栋楼各配备2台塔吊，满足施工规定。塔吊选用吊臂较长且较经济TC4208（臂长42）塔吊，该塔吊臂长42米，覆盖面积较大，起吊速度较快、独立高度为28米等长处，可以满足施工规定。塔吊布置平面图见下：

2、基本选型
依照本社区岩土勘察报告可见，向下开挖2.2米左右为黄土层，该土层地基承载力为120kpa,满足塔吊地基承载力规定。塔吊基本图为0.2Mpa，不满足塔吊基本承载力规定。依照国外基地提供设备基本图可知，塔吊基本为十字形，基本高为1.2米，塔吊基本为将来不影响室外施工，需将塔吊基本埋入地下。（附塔吊基本验算书）
塔吊基本坑底标高如下表（标高为相对标高）
塔吊号
基本底标高
基本顶标高
室外标高
1#
-2.3
-1.0
-0.500
2#
-4.3
-3.0
-2.500
3#
-2.3
-1.0
-0.500
4#
-4.3
-3.0
-2.500
注：1#、2#塔吊标高为相对1#楼±0.000标高值，3#、4#标高为相对2#楼±0.000标高值
3、基本施工
按照塔吊基本坑底标高表，人工开挖至设计标高值，钎探测定地基承载力值，按塔吊基本图放线，进行基本施工：基本砼垫层,垫层尺寸：3700mm*3700mm，垫层厚度100mm，绑扎基本底板钢筋（直径10二级钢筋，间距250mm，双层双向布置），混凝土强度级别:C30，底板厚度200mm，梁高度1000mm，梁宽800mm， 基本边长3500m，基本上部中心某些正方形边长2500mm。

第四章 安装准备工作
1、在塔吊安装开始前，组织安装人员和指挥人员进行所安装塔机构造和性能学习，并学习关于安全操作规程，同步对安装人员进行安全技术交底，履行签字手续。
2、采用切实可行安全办法，明确人员分工，配备好安全帽、安全带、防滑鞋等必备安全用品。
3、装备齐全安装时所需设备：一台25T汽车吊和2辆拖挂车。
4、准备好安装用工具和辅助材料，如扳手、索具、卡扣、铁丝等。
5、勘察施工现场状况，清理障碍物。
第五章 起重塔机安装
1、安装底架，将底架安装在砼基本上，用水平仪调节底架以保持底架水平，拧紧地脚螺栓。
2、将基本节和加强节吊装在底架上并固定好，打上抱杆，用经纬仪检查垂直度。
3、安装原则节达到14米时，安装爬升套架，装好液压顶升系统。
4、依次安装回转体、塔帽及平衡臂。
5、接上电源，达到回转和主卷扬机构可以工作。
6、在地面拼装好起重臂并把小车安装好，穿绕牵引钢丝绳，旋转塔机到一定位置吊装起重臂。
7、吊装平衡重。
8、接通小车电源和所有限位线。
9、穿绕起重钢丝绳。
第六章 调实验收
1、检查电器线路精确无误后，开始空车试运转。
2、进行100%荷载实验：运用0.76T和0.87T试块分别在38米*0.76T、35米*0.87T、20米*1.63T实验三次。
3、进行125%静载实验：运用0.76T试块在38米提高50CM静止十分钟，观测钢构造变化和刹车状况。
4、进行110%动载实验：运用0.76T试块在38米进行实验三次。
5、调节力矩限位：35米*0.87T，运用38米*0.76T和20米*1.63T校对。
6、调节高度限位：1.5米
幅度限位：最小3米，38米臂长最大37米，35米臂长最大34米。
回转限位：左右两圈。
7、调实验收后，由项目部经理、安装负责人、技术负责人等签字后方可使用。
第七章 起重塔机拆卸
起重塔机拆卸顺序和安装顺序正好相反。
第七章 起重塔机使用安全办法
一、安全保证办法
1、塔吊基本周边防护
在四周砌筑120宽、300高空心砖，再此上安装间距20公分、1500高木制防护栏杆，刷红白油漆。 见附图。
2、基本避雷办法
基本钢筋绑扎完毕后，使用40*4镀锌扁钢将底板钢筋与梁钢筋焊接，焊接长度不不大于10公分，在使用直径12镀锌钢筋与基本梁钢筋焊接，焊接长度不不大于10公分，与大地连接，使用40*4镀锌扁钢与塔吊身连接，与大地连接，连接点不少于两点。（见附图）
3、排水办法
在现场自然地坪上作120厚、300高挡水砖墙，在塔吊基本上留设1米*1米*1米2个集水坑，集水坑采用M5.0水泥砂浆砌筑空心砖，集水坑内侧使用掺10%防水胶1：3砂浆抹光。（见附图）
二、塔吊使用安全办法
1、操作起重塔机人员必要持有省建管局岗位证书。
2、塔机操作人员在上岗前必要进行安全技术交底，并履行签字手续。
3、操作人员必要坚持班前检查制度和交接班制度。
4、操作人员必要严格执行安全操作规程和安全技术交底进行作业。
5、操作人员在作业中禁止读书、看报，要集中精力。
6、遇有恶劣天气禁止进行作业。
7、操作人员要经常性检查设备运营状况，检查各种限位敏捷性，检查电器接地和接零防护设施，检查制动器可靠性，遇有隐患要及时上报，以便能及时解决。
8、操作人员必要服从指挥，禁止酒后作业。
9、不得在起吊重物上悬挂任何重物。
10、禁止塔机超荷载进行作业。
11、塔机在作业中禁止对传动某些、运动某些以及运动件及区域做维修、保养、调节等工作。
第八章 起重塔机安装安全办法
1、起重塔机安装队伍必要有建设部门颁发资质证书，安装人员也必要有上岗证书。
2、塔机在安装前必要进行安全技术交底，并履行签字手续。
3、塔机在安装时，必要划定警示区域，并且有专人进行监护，禁止闲人进入作业现场。
4、塔机安装人员禁止酒后作业和工作期间喝酒。
5、塔机安装人员必要严格执行安全操作规程和安全技术交底进行安装。
6、安装人员随身携带工具和螺栓、螺帽等物品必要放入工具袋内，以免落下伤人。
7、现场合有人员必要听从指挥，服从管理，禁止随意蛮干。
8、每班作业后应及时进行加固。
9、进入现场人员必要戴好安全帽，并系好带。在高空作业人员必要系好安全带。
10、在安装起重臂和平衡臂时，禁止只安装一种臂就中断作业。
11、附着锚固时，必要按照阐明书规定进行锚固。
12、安装塔机时，应保证天气良好，风力不得不不大于4级。
第九章 起重塔机拆卸安全办法
1、起重塔机拆卸队伍必要有建设部门颁发资质证书，拆卸人员也必要有上岗证书。
2、塔机在拆卸前必要进行安全技术交底，并履行签字手续。
3、塔机在拆卸时，必要划定警示区域，并且有专人进行监护，禁止闲人进入作业现场。
4、塔机拆卸人员禁止酒后作业和工作期间喝酒。
5、遇有六级以上大风时，禁止进行作业。
6、塔机拆卸人员必要严格执行安全操作规程和安全技术交底进行安装。
7、拆卸人员随身携带工具和螺栓、螺帽等物品必要放入工具袋内，以免落下伤人。
8、现场合有人员必要听从指挥，服从管理，禁止随意蛮干。
9、拆卸附件等禁止从高空往下抛掷。
10、每班作业后应及时进行加固。
11、进入现场人员必要戴好安全帽，并系好带。在高空作业人员必要系好安全带。
12、拆卸下构件应按规定区域堆放好或及时运走。
13、在拆除起重臂和平衡臂时，禁止只拆除一种臂就中断作业。
第十章 塔吊基本验算
一. 参数信息
塔吊型号:TC4208,自重(涉及压重)F1=185Kn,最大起重荷载F2=30kN，塔吊倾覆力距M=467kN.m，塔吊起重高度H=28m，塔身宽度B=1.51m，混凝土强度级别:C30，底板厚度h1=0.20m，梁高度 h2=1.00m，回填土厚度 h3=1.00m， 梁宽 t=0.80m， 基本边长 b=3.50m，基本上部中心某些正方形边长 a1=2.50m
二. 塔吊基本承载力计算
根据《建筑地基基本设计规范》(GB50007-)第5.2条承载力计算。
计算简图：

基本设计值计算公式：

当考虑偏心距较大时基本设计值计算公式：

式中 F──塔吊作用于基本竖向力，它涉及塔吊自重，压重和最大起重荷载,F=1.2×215=258.00kN；
G──基本重力，G=1.2×(基本混凝土重力+回填土重力)=1.2×(274.06+74.75)=418.57kN；
Bc──基本底面宽度，取Bc=3.50m；
a──合力作用点至基本底面最大压力边沿距离(m)，按下式计算：

a=3.50/2-467.00/(258.00+418.57)=1.06m。
通过计算得到:
基本压力设计值 P=(258.00+418.57)/3.502=55.23kPa
偏心距较大时压力设计值 Pkmax=2×(258.00+418.57)/(3×3.50×1.06)=121.60kPa
三. 抗倾覆稳定性验算
梁板式基本抗倾覆稳定性按下式计算

式中 e──偏心距，即地面反力合力至基本中心距离(m)；
M──作用在基本上弯矩(kN.m)；
F──作用在基本上垂直载荷(kN)；
G──混凝土基本重力(kN)；
b,h──分别为基本边长和高度(m)。
计算得：e=467.00/(258.00+418.57)=0.69m≤b/3=1.17m 满足规定！
四. 地基基本承载力验算
地基基本承载力特性值计算根据《建筑地基基本设计规范》GB 50007-第5.2.3条。
计算公式如下：

其中 fa──修正后地基承载力特性值(kN/m2)；
fak──地基承载力特性值，取120.00kN/m2；
b──基本宽度地基承载力修正系数，取2.00；
d──基本埋深地基承载力修正系数，取3.00；
──基本底面如下土重度，取20.00kN/m3；
m──基本底面以上土重度，取20.00kN/m3；
b──基本底面宽度，取3.50m；
d──基本埋深度,取1.50m。
解得修正后地基承载力特性值 fa=200.00kPa
实际计算取地基承载力特性值为:fa=200.00kPa
由于 fa≥Pk=55.23kPa 因此满足规定！
偏心荷载作用：由于1.2×fa≥Pkmax=121.60kPa 因此满足规定！
五. 受冲切承载力验算
根据《建筑地基基本设计规范》GB 50007-第8.2.7条。
验算公式如下：

式中 hp──受冲切承载力截面高度影响系数，取 hp=0.97；
ft──混凝土轴心抗拉强度设计值，取 ft=1.43kPa；
am──冲切破坏锥体最不利一侧计算长度:

am=(2.50+3.50)/2=3.00m；
h0──承台有效高度，取 h0=.51m；
Pj──最大压力设计值，取 Pj=121.60kPa；
Fl──实际冲切承载力：

Fl=121.60×(3.50+3.52)×-0.01/2=-4.27kN。
容许冲切力：
0.7×0.97×1.43×3000×510=1485584.10N=1485.58kN
实际冲切力不不不大于容许冲切力设计值，因此能满足规定！
六. 承台配筋计算
根据《建筑地基基本设计规范》GB 50007-第8.2.7条。

1.截面I-I抗弯计算，计算公式如下：

式中 a1──截面I-I至基底边沿距离，取 a1=1.00m；
P──截面I-I处基底反力:

P=121.60×(3×1.06-1.00)/(3×1.06)=94.89kPa；
a'──截面I-I在基底投影长度,取 a'=1.51m。
通过计算得 M=1.002×[(2×3.50+1.51)×(121.60+94.89-2×418.57/3.502)+(121.60-94.89)×3.50]/12
=111.73kN.m。
2.截面I-I板筋和梁下层配筋面积计算,公式如下：
根据《建筑地基基本设计规范》GB 50007-第7.2条。

式中 1──系数，当混凝土强度不超过C50时，取1.0,当混凝土强度级别为C80时，取为0.94,期间按线性内插法拟定；
fc──混凝土抗压强度设计值；
h0──板或梁计算高度。
板底配筋，通过计算得 s=111.73×106/(1.00×14.30×3.50×103×1502)=0.099
=1-(1-2×0.099)0.5=0.105
s=1-0.105/2=0.948
As=111.73×106/(0.948×150×300.00)=2620.17mm2。
由于最小配筋率为0.15%,因此最小配筋面积为:1050mm2。
故 板底配筋 As=2620.17mm2。
梁底配筋，通过计算得 s=111.73×106/(1.00×14.30×0.80×103×11502)=0.007
=1-(1-2×0.007)0.5=0.007
s=1-0.007/2=0.996
As=111.73×106/(0.996×1150×300.00)=325.07mm2。
由于最小配筋率为0.15%,因此最小配筋面积为:1440mm2。
故梁下层配筋 As=1440mm2。
3. 截面II-II抗弯计算，计算公式如下：

通过计算得 M=1.002×(2×3.50+1.51)×418.57/(6×3.502)
=47.98kN.m。
4. 梁上层配筋面积计算,公式如下：
梁底配筋，通过计算得 s=47.98×106/(1.00×14.30×0.80×103×11502)=0.003
=1-(1-2×0.003)0.5=0.003
s=1-0.003/2=0.998
As=47.98×106/(0.998×1150×300.00)=139.29mm2。
由于最小配筋率为0.15%,因此最小配筋面积为:1440mm2。
故梁上层配筋 As=1440mm2。
附图
