外墙腻子核心技术基础标准.doc

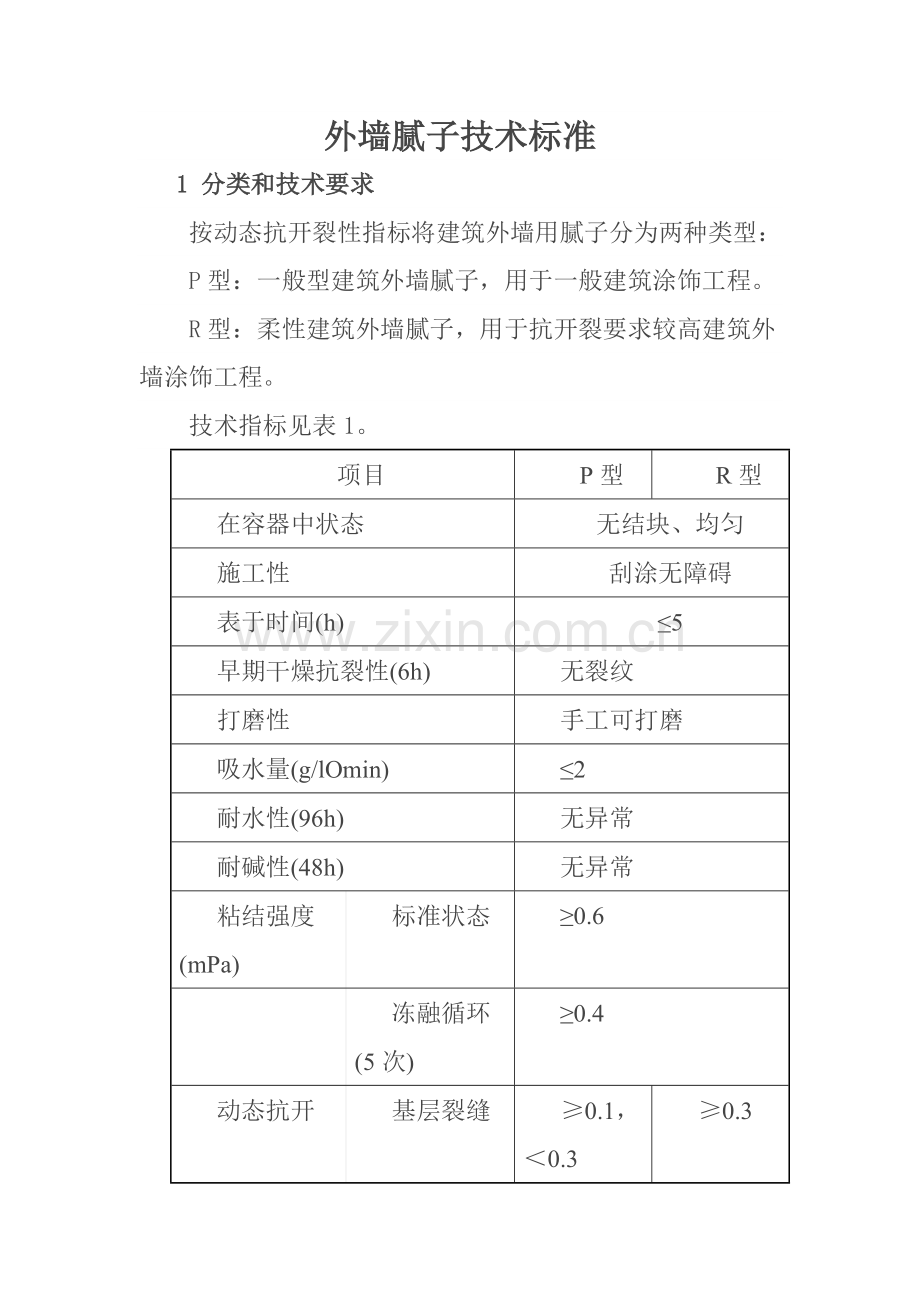

外墙腻子技术标准
1 分类和技术要求
　　按动态抗开裂性指标将建筑外墙用腻子分为两种类型：
　　P型：一般型建筑外墙腻子，用于一般建筑涂饰工程。
　　R型：柔性建筑外墙腻子，用于抗开裂要求较高建筑外墙涂饰工程。
　　技术指标见表1。
项目
P型
R型
在容器中状态
无结块、均匀
施工性
刮涂无障碍
表于时间(h)
≤5
早期干燥抗裂性(6h)
无裂纹
打磨性
手工可打磨
吸水量(g/lOmin)
≤2
耐水性(96h)
无异常
耐碱性(48h)
无异常
粘结强度(mPa)
标准状态
≥0.6

冻融循环(5次)
≥0.4
动态抗开
基层裂缝
≥0.1，＜0.3
≥0.3

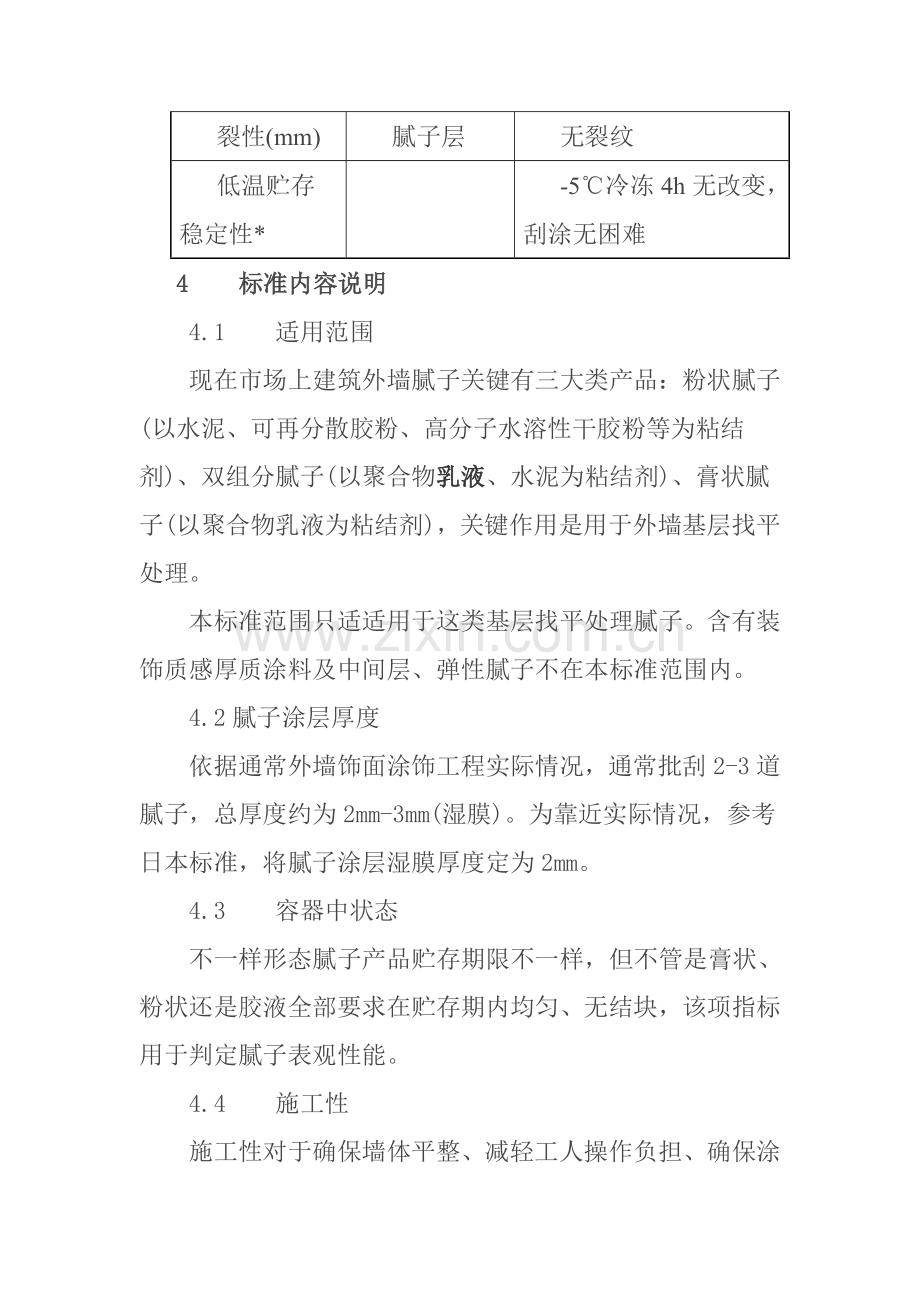

裂性(mm)
腻子层
无裂纹
低温贮存稳定性*

-5℃冷冻4h无改变，刮涂无困难
4  标准内容说明
　　4.1  适用范围
　　现在市场上建筑外墙腻子关键有三大类产品：粉状腻子(以水泥、可再分散胶粉、高分子水溶性干胶粉等为粘结剂)、双组分腻子(以聚合物乳液、水泥为粘结剂)、膏状腻子(以聚合物乳液为粘结剂)，关键作用是用于外墙基层找平处理。
　　本标准范围只适适用于这类基层找平处理腻子。含有装饰质感厚质涂料及中间层、弹性腻子不在本标准范围内。
　　4.2腻子涂层厚度
　　依据通常外墙饰面涂饰工程实际情况，通常批刮2-3道腻子，总厚度约为2mm-3mm(湿膜)。为靠近实际情况，参考日本标准，将腻子涂层湿膜厚度定为2mm。
　　4.3  容器中状态
　　不一样形态腻子产品贮存期限不一样，但不管是膏状、粉状还是胶液全部要求在贮存期内均匀、无结块，该项指标用于判定腻子表观性能。
　　4.4  施工性
　　施工性对于确保墙体平整、减轻工人操作负担、确保涂料饰面工程质量是十分关键。外墙腻子现在关键采取批刮施工方法，劳动强度大，所以将刮涂无障碍列为质量控制指标。
　　4.5干燥时间(表干)
列该项目关键是便于考察打磨及刮涂第二道腻子时间间隔，通常在腻子表干后即可进行打磨。
　　4.6  早期干燥抗开裂性
　　因为外墙腻子较厚，属厚质涂层(2mm)，干燥时间较长，又在室外施工，环境较室内复杂，干燥过程中易出现龟裂现象，所以制订此技术指标。在早期干燥抗裂仪中进行测试．6h后未出现龟裂为合格。
　　4.7  打磨性
　　腻子关键作用是找平基材，但在实际操作中尤其是外墙大面积批刮时，不可能很平整，所以需要打磨。通常情况下，打磨不要求象内墙腻子那样细腻、平整度高，不需要量化判定。本标准要求用O号(120目)砂纸进行手工打磨即可，方法简单易行。
　　如手工可打磨出粉末即认为合格。
　　4.8  吸水量
　　因为外墙腻子较厚(2mm)，是否易吸水对其性能有影响，参考日本标准制订此技术指标。在此试验过程中试块密度差异及不一样粘结剂封边时不能确保所批腻子面积是完全相同，使试验结果离散性大、反复性不好。为此依据试验积累数据，将试块质量定量为220g±10g。涂覆粘结剂后试块各边长不得小于64mm。
　　日本标准吸水量一项中乳液型定为＜2g，C-2型定为＜1g。考虑本标准腻子类型中包含乳液型、水泥基型及其它材料等三种类型，所以将其定为＜2g。
　　4.9  耐水性
　　外墙腻子用于室外应含有耐水性，且应和外墙涂料耐水性相一致，外墙涂料耐水性为96h，所以，将外墙腻子该指标定为96h。浸水后观察板面有没有起泡、开裂、掉粉等现象。
　　4.10  耐碱性
　　因为待批腻子外墙基层关键是通常抹灰基层或混凝土基层，碱性大，要求腻子有抗碱性。内墙腻子耐碱性指标为24h，考虑外墙腻子耐碱性要求要高于内墙，所以该指标定为48h无异常。
　　4.11  粘结强度
　　室外环境较室内复杂、多变，要求外墙腻子本身并和基材有较高粘结强度，尤其是经过冷热气候改变后是否仍然能够保持一定粘结强度而不产生开裂、脱落等现象。为了较直观模拟并考察此项性能，在本标准中增加了冻融循环后粘结强度。
　　考虑到外墙涂料涂层耐温变性(耐冻融循环性)已由10次循环改为5次循环，故在本标准中定为5次冻融循环后粘结强度，因为冻融循环试验条件有间断浸水(-20℃3h-50℃3h--->水中浸泡18h)，相当于间断浸水90h(约为3.75天)，所以不再另设浸水后粘结强度。
　　需要注意是浸水位置和内墙腻子浸水粘结强度不一样，应高过腻子层面。
　　另外，经过试验发觉，经冻融循环后直接测试腻子粘结强度，腻子层可能未完全干透，造成测试结果偏低。
　　为此，增加了冻融循环试验后，在50℃±2℃恒温箱中干燥24h，然后再于标准条件(温度23℃± 2℃，湿度50％±5％)下放置24h后再进行测试。
　　依据所搜集样品试验结果并综合考虑腻子动态抗开裂性，本标准将粘结强度指标定为标态≥0.6MPa，冻融≥0.4MPa。
　　测试数据处理：
　　鉴于粘结强度测试结果影响原因较多，有时离散性较大，简单选择三个数据进行算术平均显然缺乏足够科学性，甚至可能因为一些问题数据参与平均，造成结果误判。为此，我们需要确定一个合理数据处理方法和偏差范围来确保数据可靠性.
以现有粘结强度试验数据为基础，依据常见试验数据统计分析方法---去大去小法对其进行测试值偏差分析，最终选定以下方案：
　　对于同一试验条件，每一相一样品应同时制备最少6个试样进行测试，其结果依据常见试验数据统计分析方法---去大去小法，去掉一个最大值和一个最小值，取剩下4个数据算数平均值。
　　各测试数据和平均值最大相对偏差应小于 20％。
　　4.12动态抗开裂性
　　　　为满足对抗开裂性不一样要求，在本标准中，按该项指标将腻子产品分为两类，即一般型(P型)及柔性(R型)外墙腻子。对P型要求为基层裂缝≥ 0.1mm时，腻子层无裂纹。对R型要求为基层裂缝≥0.3mm时，腻子层无裂纹。
　　(1)试板要求：
　　采取200mm*l50mm石棉水泥板，使用专用型框批刮制样，湿膜厚度控制2mm，批刮后试板图1。
　　(1) 测试要求：
　　因为观察是微细裂纹，要求测试操作仔细、认真。

　　4.13  低温贮存稳定性
　　对于膏状腻子和双组分腻子中胶液组分，仍然沿用内墙腻子标准进行测定。
