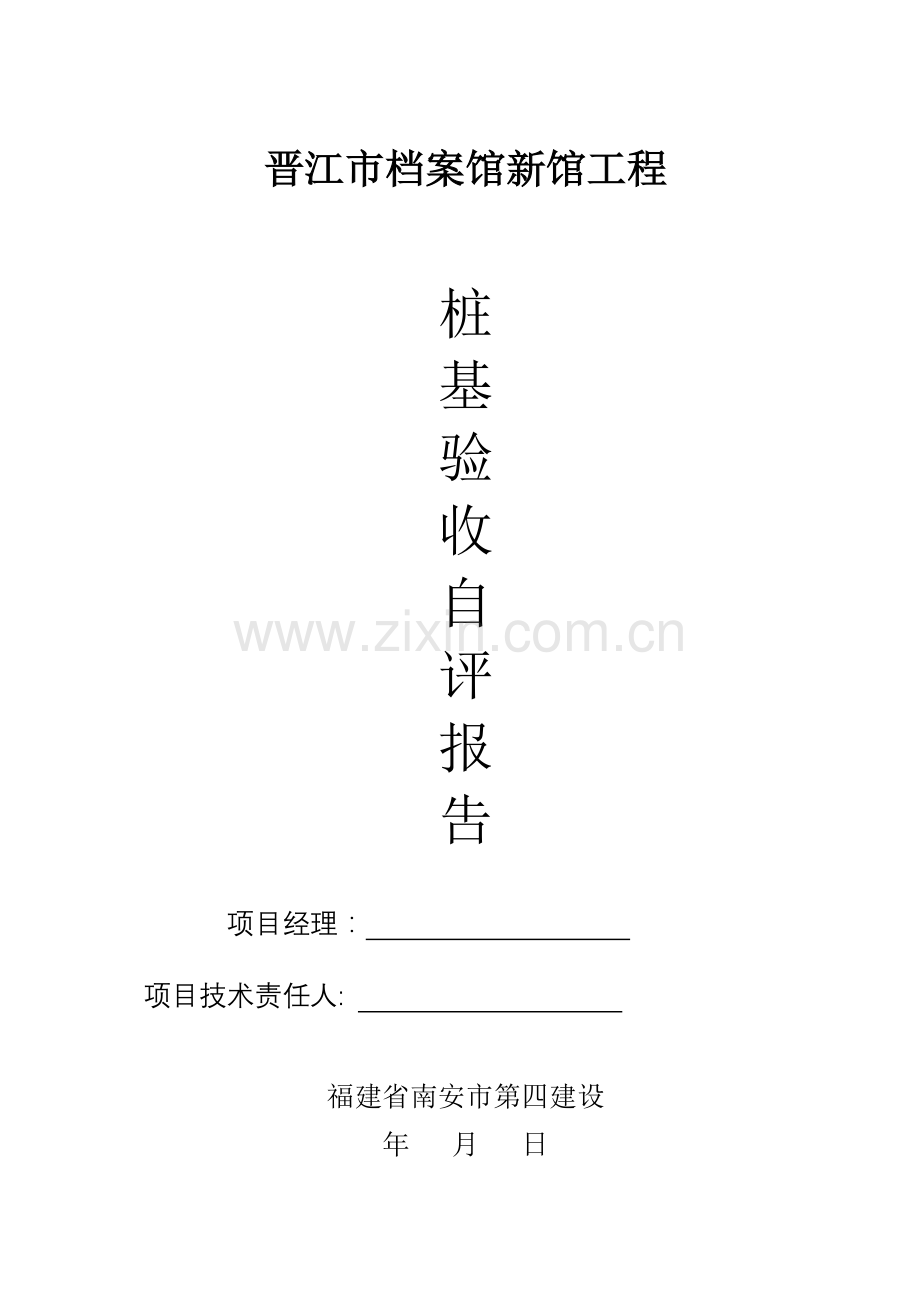

晋江市档案馆新馆工程

桩
基
验
收
自
评
报
吿

项目经理：

项目技术责任人:

福建省南安市第四建设
年 月 日
晋江市档案馆新馆工程
桩基工程验收自评汇报
一、工程概况
1、工程名称:晋江市档案馆新馆工程
2、参建单位:
建设单位:晋江市档案局
设计单位: 中国水电顾问集团华东勘测设计研究院
勘察单位: 中国水电顾问集团华东勘测设计研究院
监督单位: 晋江市建设工程质量安全监督站
代建单位：福建省机电设备招标企业
监理单位: 福建省海川工程监理
施工单位: 福建省南安市第四建设
二、地质及设计概况
1、工程地质情况
依据勘察单位提供《晋江市档案馆新馆工程岩土工程勘察汇报》，本场地内土层由上而下为：素填土①、坡积粉质粘土②、残积砾质粘性土③、全风化花岗岩④、砂土状强风化花岗岩⑤、碎块状强风化花岗岩⑥、中风化花岗岩⑦
混合稳定地下水位埋深高程为33.57～37.63m，地下水总体水量较大。
2、设计概况
①、本工程桩为冲钻孔灌注桩，总桩数共128根，其中Φ700桩12根，Φ800桩98根，Φ900桩18根。
②、冲（钻）孔灌注桩设计桩为Φ700有效桩长为30～41m；Φ800有效桩长为16～30m；Φ900有效桩长为29～35m.桩端持力层为7层中风化花岗岩，并要求桩端进入中风化岩石持力层深度大于1m。
③、桩身混凝土强度等级为C35，桩身单桩承载力检测数量不少于总桩数1%，且不得少于3根，采取静载试验数量为3根D800；桩身完整性检测采取小应变检测，柱下3桩及3桩以下承台，每承台下应>1根，总数>总桩数30%且不得少于20根，且每根柱下承台检验数不得少于1根。
四、施工情况、关键设计变更及实施情况
1、本工程严格按施工图纸及设计变更通知单进行施工
2、实施现行规范情况：
①、《建筑工程施工质量验收统一标准》GB50300—
②、《建筑地基和基础工程施工质量验收规范》GB50202—
③、《砼结构工程施工质量验收规范》GB50204—
④、《工程测量规范》JGJ102—96
⑤、《建筑桩基技术规范》JGJ94-
⑥、《钢筋焊接质量验收规程》JGJ18-
⑦、国家工程施工强制性条文
⑧、建筑地基基础设计规范（GB50007—）；
3、按图施工情况：
本企业按设计图纸组织施工。桩位放样依据地信测量队所提供坐标点进行测量放样施工及高程引测，经监理复核并确定符合设计及规范要求后，开始施工。
钻孔桩原材料均经见证送检符合要求。成孔过程中，各工序经相关单位验收合格后方进行下道工序施工。对持力层土质判定经地勘、监理等单位验收，均符合要求。钢筋笼制作、安装、焊接和砼成孔前进行清孔，均经过监理单位人员检验合格后方进行砼浇筑。
4、桩位、桩顶偏差情况
经复核均在施工规范许可范围内，冲孔灌注桩桩位偏差最大值63mm（46#桩），最小值0，具体详见完工图； 桩顶标高符合设计要求。
5、工程变更情况：
A、工程联络单编号03变更设计洽商单，相关63#桩、81#桩、117#桩为竖向静载试验桩施工至自然地面标高，将按设计变更单进行施工（详03工程联络单）。
四、质量控制情况
1、关键材料供给及见证取样、送检情况
本工程所用材料均按见证取样100%，按要求进行取样和送检，并经福建华诚工程质量检测中心检测合格后方可投入工程中使用，见证送检情况统计以下：

见证送检汇总

序
号
产品、项目
检验
组数
见证送检
不合格
组数
检验组数
见证率（%）
1
钢筋原材
4
4
100
无
2
钢筋焊接件
12
12
100
无
4
冲孔桩砼标养（C35）
128
128
100
无
5
冲孔桩砼同条件（C35）
128
128
100
无
2、材料质量控制
(1)、钢筋：
主筋采取福建三益钢铁生产钢筋，螺旋钢筋采取福建省三钢（集团）有限责任企业生产钢筋，均按要求见证取样送检，检验结果符合要求。其中钢筋原材合格证：3份,试验汇报 2份；
（2）砼供给商是福建省景远建设，砼试块强度评定：
A、钻孔灌注桩砼标养（C35）128组 ，抗压强度平均值mfcu=42.88Mpa
抗压强度最小值fcumin=40.4Mpa
该验收批砼强度评定合格；
B、钻孔灌注桩砼同条件（C35）128组 ，抗压强度平均值mfcu=42.64Mpa
抗压强度最小值fcumin=39.2Mpa
该验收批砼强度评定合格；
（3）质控资料自查情况：
①、钻孔灌注桩成孔验收统计128份；
②、钻孔灌注桩成孔质量检验统计128份；
③、钻孔灌注桩桩施工统计128份；
④、钻孔灌注桩桩钢筋及预埋件隐蔽验收统计128份；
⑤、混凝土灌注桩工程检验批共128份；
⑥、钢筋加工及安装工程检验批共128份；
⑦、钢筋电孤焊接头检验批共128份；
⑧、钻孔灌注桩桩混凝土施工检验批共128份；
⑨、桩位测量放样统计3份；
⑩、试桩统计1份；
、桩荷载试验汇报1份；
、桩身质量检测汇报1份；
3、桩身质量检测情况
依据设计及规范要求，按《桩基检测试验选桩会议纪要》对本工程桩基进行了静载、小应变检测
⑴、 共选择3根桩进行静载荷试验，分别是：63#、81#、117#桩
检测结果：63#委托最大试验荷载8080KN，对应最大试验荷载沉降量30.40mm; 81#委托最大试验荷载8080KN，对应最大试验荷载沉降量34.16mm;117#委托最大试验荷载8080KN，对应最大试验荷载沉降量27.35mm，均符合设计及规范要求
⑵、选择46根桩进行桩身小应变动测，分别是：4#、7#、8#、11#、12#、15#、17#、18#、22#、24#、28#、30#、34#、36#、39#、40#、45#、46#、49#、59#、67#、71#、74#、79#、83#、86#、87#、90#、93#、94#、97#、101#、103#、106#、107#、108#、111#、112#、115#、118#、119#、122#、123#、125#、126#、128#均按要求进行检测。
检测结果：100%合格，其中Ⅰ类桩 42根，占检测数量 91 %;
Ⅱ类桩 4 根，占检测数量 9 %，符合设计及规范要求
五、子分部、分项、检验批质量评定情况
在施工中，我们对每一个施工步骤严格进行控制，确保工程安全、质量。整个施工过程一直在业主和监理及各参建单位监督和指导下进行，对施工过程中提出宝贵意见和提议，我们认真落实。在各参建单位及质量监督站帮助和指导下，我们保质、保量完成了施工任务。本工程子分部、分项、检验批质量评定结果见下表。
子分部、分项、检验批质量评定结果汇总表

子分部工程
分项工程
检验批
检验批数
施工自评
桩基
混凝土灌注桩
钢筋电孤焊接
128
合格
混凝土灌注桩
钢筋加工及安装
128
合格
混凝土灌注桩
混凝土灌注桩
128
合格
混凝土灌注桩
混凝土施工统计
128
合格
六、桩基子分部工程验收情况
1、桩基子分部工程质量控制资料核查统计
质量控制资料共核查12项，均符合要求。
2、桩基子分部工程安全和功效检验资料核查及关键功效抽查统计
安全和功效检验资料核查及关键功效共核查2项，均符合要求。
七、相关方面提出质量问题整改情况
无
八、工程质量评定
综合以上所述，本桩基工程分项、子分部质量验收控制资料齐全、桩基均按设计要求进行静载、动测试验，检测结果符合设计及相关规范要求，桩基质量自评为：合格。
在工程施工过程中，本企业得到晋江市建设局、中国水电顾问集团华东勘测设计研究院、晋江市建设工程质量安全监督站、福建省机电设备招标企业、福建省海川工程监理等相关单位和部门大力支持和热心指导，克服了很多不可预见原因，确保了工程在质量和安全前提下顺利完成，在此表示衷心感谢！

福建省南安市第四建设
3月 1日
