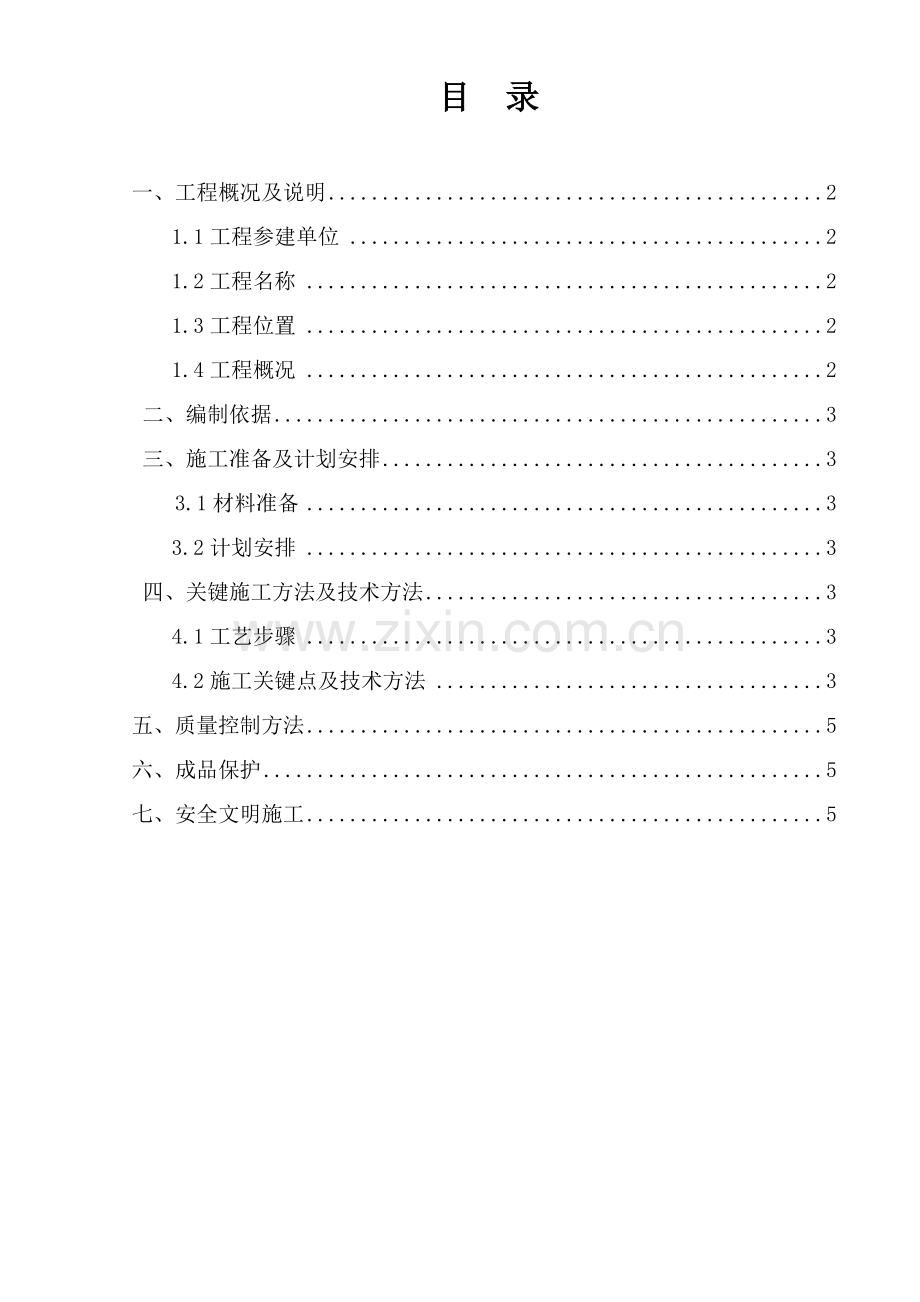

目 录

一、工程概况及说明 2
1.1工程参建单位 2
1.2工程名称 2
1.3工程位置 2
1.4工程概况 2
二、编制依据 3
三、施工准备及计划安排 3
3.1材料准备 3
3.2计划安排 3
四、关键施工方法及技术方法 3
4.1工艺步骤 3
4.2施工关键点及技术方法 3
五、质量控制方法 5
六、成品保护 5
七、安全文明施工 5
第1章

成品烟道安装施工专题方案
一、工程概况及说明
1.1工程参建单位：
建设单位：遵义新广房地产开发
设计单位：中冶赛迪工程技术股份
监理单位：贵州国龙项目管理咨询
施工单位：贵阳第一建筑工程集团股份
勘察单位：贵州省建筑工程勘察院
质检单位：遵义市汇川区住房城镇建设局
1.2工程名称：
遵义恒大城大二期首期（第二标段 )主体及配套建设工程
1.3工程位置：
遵义市恒大城大二期2#地块在遵义市汇川大道中段，汇川区境内董公寺镇建国村内，东侧约0.25KM为汇川大道，南侧约1.1KM为遵义恒大一期地块，西侧紧靠高坪河，河对岸为遵义北站，交通方便。
1.4工程概况：
本工程总建筑面积约10.6万平方米，其中占地面积3.6万平方米，地下室建筑面积约2.4万平方米，地上建筑面积约8.2万平方米，住宅楼56-90#楼分布在其中。本工程为框架、剪力墙结构，地下1层。地上6-11层。商铺165-167#楼为框剪结构1-2层，面积为14374.25m2。地基基础设计等级为乙级；安全等级为二级；场地类别为‖类，抗震等级为四级，结构设计使用年限为50年。 其中56-57#、62-63#、67-68#、72-73#楼为多层（5+1）住宅楼，层高3.3m，设计蓝图中四层和五层处烟道改道，从五层梁底穿过。烟道型号A-CA,截面外尺寸300x250mm，建筑物高度为 21.9m。58-59#、60-61#、69-71#、74-75#、76-78#、79-80#、81-83#、84-85#楼为多层7层住宅楼，层高3.3m，烟道型号A-CA,截面外尺寸300x250mm，建筑物高度为25.35m。86-87#、88#、89-90#楼为小高层11层住宅楼，首层层高3.6m，二层至十一层为标准层，层高2.95m，烟道型号A-CF,截面外尺寸400x300mm，建筑物高度为 39.75m。
二、编制依据
2.1本工程设计图纸
2.2本工程施工组织设计
2.3住宅厨房烟道选择国家标准07J916-1
2.4施工协议及规范要求
三、施工准备及计划安排
3.1材料准备
成品烟道由专业厂家重庆帆融环境保护教材生产并运到现场安装，产品质量严格根据恒大总工室确定样品要求实施并组织好材料。成品烟道进场时由项目部对烟道规格尺寸、观感质量进行检验，对不符合要求进行退场。烟道安装在主体施工完成后抹灰施工前穿插完成。
3.2计划安排
成品烟道安装前，由项目部组织施工安装人员进行技术交底和安全教育，严格按要求施工。先从62-66#楼安装，依次安装67-71#楼、72-75#楼、76-80#楼、81-85#楼、86-90#楼、56-61#楼。
四、关键施工方法及技术方法
4.1工艺步骤
烟道尺寸位置校正→首层砂浆找平→安装烟道（成品烟道只有3m长，如3.3m、3.6m层高，市场上没有此高度烟道，采取成品烟道切割成0.3m、0.6m长，对接在3m长成品烟道上，配制成3.3m、3.6m高用107胶水和耐碱玻纤网格布将接头包好再用100mm宽镀锌铁皮包好接头固定在墙体上→每层楼板在烟道短边植2 C16钢筋支撑烟道减压支撑→每层烟道中部安装固定卡→自检烟道垂直度→监理验收合格→两次C20砼填实预留孔→井口上返80mm高挡水坎→满挂钢丝网→抹灰→养护
4.2施工关键点及技术方法
4.2.1、安装前通线校正预留孔洞位置是否正确，洞口大小留设是否满足设计需要，若预留洞口有所偏移，将洞口剔打至满足烟道安装需要为止。
4.2.2、首层安装时，先用1：2.5水泥浆找平地面。
4.2.3、烟道逐层由下而上安装。
4.2.4、每层进气口顶距天花板底100mm，烟道进气口处设置成品止回阀。
4.2.5、烟道口四面上反60mm厚、80mm高钢筋砼反坎 。每层楼板在烟道短边植2C16钢筋支撑分层烟道减压。分两次用C20砼填实预留孔。
4.2.6、烟道通常在楼层处连接。成品烟道只有3m长，如3.3m、3.6m层高，市场上没有此高度烟道，采取成品烟道切割成0.3m、0.6m长，对接在3m长成品烟道上，配制成3.3m、3.6m高用107胶水和耐碱玻纤网格布将接头包好再用100mm宽镀锌铁皮包好接头固定在墙体上，满挂钢丝网再抹灰。
4.2.7、烟道出屋面作法参考住宅排气道（-）07J916-1,A-10页1安装成品风帽。
4.2.8、烟道安装完成后，分两次用C20砼堵塞缝隙（烟道和墙体之间）并在烟道周围做30X30细石混凝土倒角。
4.2.9、烟道和楼面相交处涂刷1.5厚双组份聚氨酯防水涂料涂膜200宽。
4.3、56-57#、62-63#、67-68#、72-73#楼住宅楼，设计蓝图中四层和五层处烟道改道，从五层梁底穿过。烟道型号A-CA,截面外尺寸300x250mm水平方向烟道安装采取通丝螺杆双杆式吊架安装方法。支架采取镀锌通丝螺杆作吊杆，角钢作横担，吊杆采取Φ10丝杆，横担采取等边角钢L30*30*3。型钢先刷红丹漆防腐，再进行制作安装；支架间距按2m设置，支架采取膨胀螺栓在楼板下固定。分别将梁下水平方向烟道和楼层竖向烟道切割成45°角，交接成90°角。原后用107胶水和耐碱玻纤网格布将接头包好再用100mm宽镀锌铁皮包好接头固定在墙体上，满挂钢丝网再抹灰。

固定支架大样图

五、质量控制方法
5.1、烟道预留洞口四面用C20细石混凝土做反坎必需结构板浇捣密实。
5.2、烟道安装完成后，洞口四面应对称、分两次浇筑细石混凝土。
5.3、烟道抹灰前必需满挂钢丝网，每边和墙搭接大于150mm。
5.4、烟道安装时必需固定牢靠。
5.5、烟道和楼面相交处做好防水方法。
六、成品保护
6.1、严禁安装时撞击烟道或挂网时锤击烟道。
6.2、安装好后立即在烟道外侧做好保护方法，预防烟道被损坏。
七、安全文明施工
7.1、每个操作工人严格实施安全施工操作规程，新工人进入现场前要做好现场三级安全教育，必需戴安全帽。
7.2、施工时做好洞口下方安全方法，并预防安装时从洞口落物，并严禁穿高跟鞋、拖鞋上班。
7.3、严格按要求做到“工完场清”。
7.4、烟道应整齐堆放不易过高，并堆放在对施工面影响小、易运输位置，并做好标识牌。
