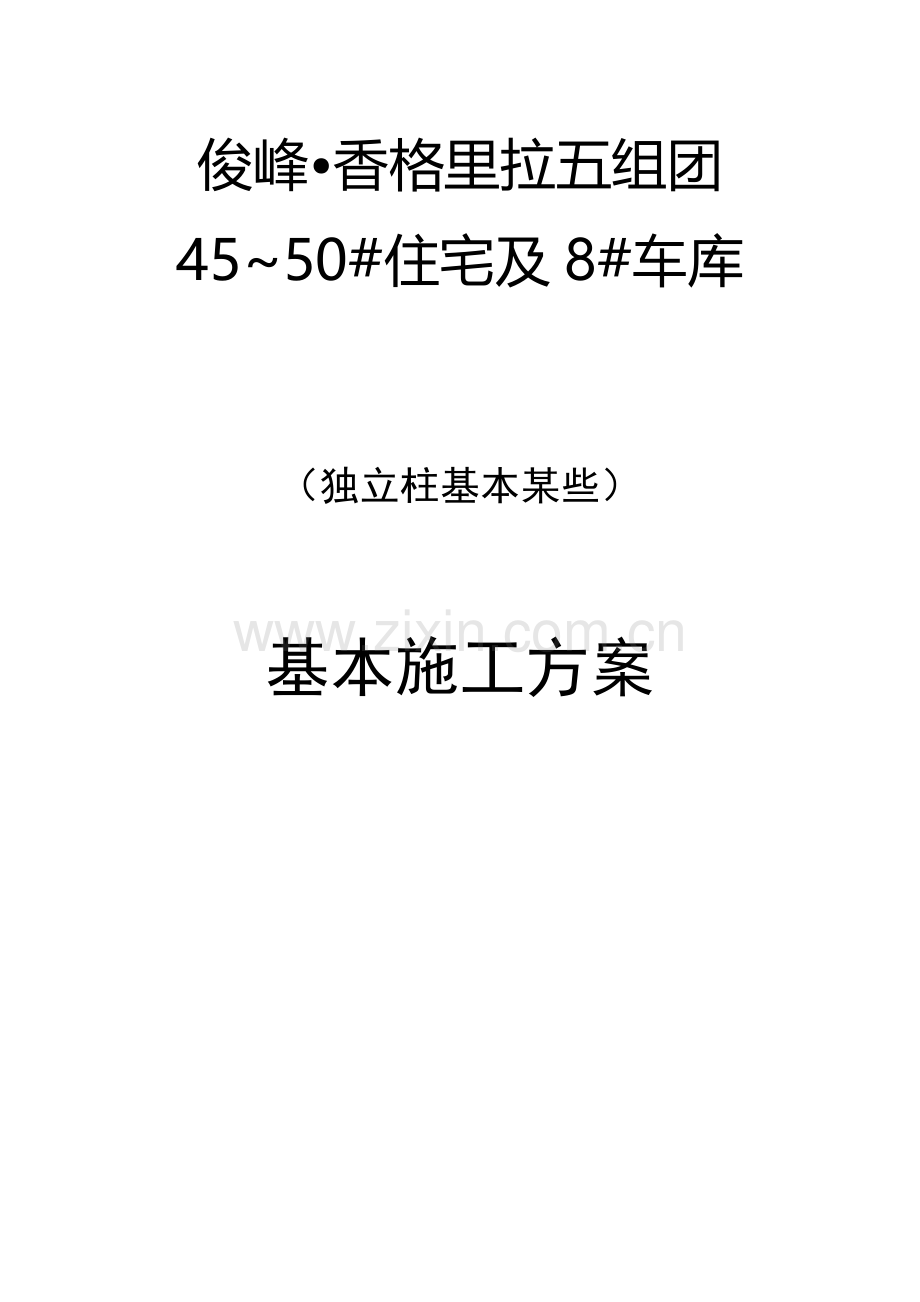

俊峰香格里拉五组团 4550#住宅及8#车库 （独立柱基本某些）基本施工方案目 录一、工程概况及特点2二、场地工程地质条件2三、土方开挖作业条件：3四、实行方案31、基坑土方开挖32、基本垫层施工53、钢筋绑扎54、支模55、现浇砼66、试件制作6 7、土方回填6五、质量规定6六、土方开挖后监测办法7七、质量保证办法7八、成品保护8九、质量通病防冶9十、安全技术办法9十一、注意事项12十二、工期保证办法13第一章 工程概况及特点本项目总建筑面积40605.24m2，其中地上建筑面积30192.88m2，地下建筑面积10412.36m2。项目地址位于重庆市沙坪坝石井坡。本项目45#至50#楼建筑均为多层建筑，构造安全级别二级，建筑层数为6层，抗震级别均为四级，抗震设防烈度为6度，耐火级别为二级，构造类型为现浇钢筋混凝土多层剪力墙构造，其合理使用年限为50年。第二章 场地工程地质条件依照地质勘察资料,建筑场地地质由页岩及砂岩构成，岩石走向与水平面成45度夹角，断层较多。第三章 土方开挖作业条件1、土方开挖前，应摸清地下管线等障碍物，并应依照施工方案规定施工，将施工区域内地上、地下障碍物清除和解决完毕。2、建筑物或构筑物位置或场地定位控制线（柱），及时控制好开挖标高及工作面，原则水平桩及基糟灰线尺寸，必要通过检查合格，并办完预检手续，及时进行垫层施工。3、场地内表面要清理平整，做好排水坡度，在施工区域内，要挖暂时性排水沟。4、夜间施工时，应合理安排工序，防止错挖或超挖。施工场地应依照需要安装照明设施，在危险地段应设立明显标志。5、开挖基坑（糟）时，依照工程地质资料，制定相应方案。6、熟悉图纸，做好技术交底。第四章 实行方案1、基坑土方开挖直接挖至设计基本土方底标高，未达到设计基本地基持力层某些，继续挖至设计地基持力层，达到可塑粘土和地勘报告资料相符合为准，经地基验槽合格后，超挖某些采用C15砼换填至设计基本底标高为准。1.1、土方开挖机械设备配备，针对基本开挖深度不同样，独立基本栋号开挖深度2米3米，开挖量大，某些土方进行场外运送。采用两台日立250挖机和三辆运送车。桩基本开挖深度1米左右，采用两台小松56挖机同步开挖。1.2、边坡防护，本工程独立基本基本开挖深度最深在3米左右，方坡系数为1：0.6，边坡稳定，不采用边坡防护，对局部土质较差边坡采用打木桩。1.3、基本土方工程挖至设计标高时，必要采用降水办法。在基本外边距基本边线1.5m处挖吸水土坑，每栋基本可挖三个深0.8m宽、长1.2m吸水坑，基本承台处0.7m挖排水沟流向吸水坑，便于排基坑内积水，以免基本土方被水浸泡。1.4、深度超过3m深基坑周边必要采用安全防护办法，周边搭钢管护栏，高度1.2m，护栏横杆距离不不不大于0.4m，立杆间距不不不大于1.5m，所有封密目网，设安全警示标志，以保证施工和作业人员人身安全，基坑上部周边5m内不得堆积余土，以免土荷载压塌基坑边坡，影响基坑作业人员人身安全，在进入深基坑施工时，必要用钢管脚手架搭设1.2m宽料道，上部铺满40厚3m长木板，钉防漏条，斜道必要搭设牢固，上部设扶手，便于在基坑作业人员上下。1.5、基本放线，高程控制。依照建设单位提供坐标点，引测在轴线外3m，采用木桩打入土中钉上小元钉，用20砼现浇固定轴线桩。固定轴线桩砼400400200。在施工基本土方工程机械不易压着而损坏部位设立，基本高程控制按建设单位提供高程点544.616m对该片区基本高程和建筑物0.00高程控制。基本土方工程轴线检测和基本宽度和长度检查，采用经纬仪从引测轴线桩向基坑投视，将四角轴线投视在基坑内，打木桩，钉上小元钉，按设计图纸尺寸进行复核，偏差值不大于5mm方可使用。检查各独立柱基和条形基本土方基底尺寸，拉中线两边丈量，对不大于设计基底某些采用人工清边直到满足设计规定土方基底尺寸为准。基本土方工程高程按设计基本垫层下土方高程进行检底20mm为合格。2、基本垫层施工依照设计基本施工图，对各独立柱基、条形基本大样图各条边加大100进行支模，按设计基底高程进行抄平，固定模板，检查各独立柱基垫层、条形基本垫层与设计尺寸与否符合，浮现偏差及时纠正。经检查符合设计图纸规定后，方可现浇C15砼垫层，垫层必要浇捣密实平整，便于上部工序弹基本墨线。3.钢筋绑扎按设计图纸全数检查，绑扎采用所有绑扎，无缺扣、松扣。柱钢筋插入基板内与基板钢筋连接，平直某些不不大于150。柱插筋四角某些采用焊接与基板钢筋连接，焊缝长度12d。（单面焊）焊缝必要饱满无夹渣某些，以保证现浇砼柱主筋不位移。基本有两层，钢筋某些必要采用14铁马支撑上部钢筋间距800，基本钢筋绑扎前必要先清理基坑内杂物，以免污染钢筋。4.支模模板几何尺寸必要符合设计图纸规定，模板采用大模拼装组合，钢管、扣件固定。必要做到拼缝严密、垂直、不晃动，有足够刚度和稳定性。模板上口水平高程与设计高程必要一致，4mm为合格，超过某些应调节。5、现浇砼应对各部位钢筋、模板全数按设计图纸检查，自检合格后，在报监理公司、质检部门检查合格后，监理公司签发混凝土浇筑令后，方可进行。现浇混凝土配料、搅拌，必要严格按照实验室混凝土配合比告知单执行，严格控制水灰比，对含泥量不不大于3%砾石必要冲洗干净方可进行搅拌混凝土。混凝土捣固采用50插入式振动棒进行捣固，禁止欠振和漏振现象浮现。混凝土浇注成型后必要做到几何尺寸规范、密实、平整，无蜂窝、麻面和露筋现象，无胀模现象。用自来水养护不不大于10天，每天三遍。保证混凝土强度达到设计规定和混凝土验收规范规定。6、试件制作采用现场随机取样，每一次取2组，一组为原则养护，一组为同条件。7、土方回填基本土方回填必要采用分层夯实。每一次回填厚度为250，回填土方压实系数不不大于94%，承载力特性值不不大于120Kpa。第五章 质量规定柱基、基坑、基槽和管沟基底土质必要符合设计规定，并禁止扰动。容许偏差项目，见下表项次项目容许偏差检查办法1标高+0，-50用水准仪检查2长度、宽度-0用经纬仪、拉线和尺量检查3边坡偏陡不容许观测或用坡度尺检查第六章 土方开挖后监测办法观测要做到“三固定”，即固定观测时间、人员、仪器（线路），平时目测相结合，发现异常，及时采用应急办法。第七章 质量保证办法本工程施工实行优质管理，质量第一，严格管理，精心操作，提高全体施工人员质量意识和工作质量。施工中严格按设计和关于操作规程进行。1、履行项目法管理，组织一种强有力项目管理班子，做好与甲方、监理、设计院、质监部门密切配合，及时解决好工地上各工序间协调工作。保证施工中认真执行设计、施工规范、规程质量验评原则。2、贯彻“谁施工操作，谁负责质量”原则，执行质量一票否决权规定。3、施工前质量控制：3.1充分理解现场工程水文地质资料和设计规定。3.2熟悉施工图，熟悉工序流程、质量原则、安全规定，进行技术交底。3.3对操作工人验证上岗，签定质量安全责任合同。3.4对基坑平面位置及水准高程测量要有明确根据和现场确认核准。3.5现场准备1000平方米彩条布，如遇土方边坡防护未到位时，遇到大雨、暴雨能覆盖边坡。4、施工中质量控制：规定及时地做好隐蔽工程记录和技术资料收集工作，做到工程技术资料齐全，精确无误。第八章 成品保护1.对定位原则桩、轴线引桩、原则水准点、龙门板等，挖运土时不得碰撞，也不得坐在龙门板上休息。并应经常测量和校核其平面位置、水平标高和边坡度与否符合设计规定。定位原则和原则水准点，也应定期复测检查与否对的。2.土方开挖时，应防止邻近已有建筑物或构筑物、道路、管线等发生下沉或变形。必要时，与设计单位或建筑单位协商采用防护办法，并在施工中进行沉降和位移观测，并记录。3.施工中如发既有文物或古墓等，应妥善保护，并应及时报请本地关于部门解决后，方可继续施工。如发既有测量用永久性标桩或地质部门设立长期观测点等，应加以保护。在敷设地上或地下管道、电缆地段进行土方施工时，应事先获得关于管理部门书面批准，施工中应采用办法，以防损坏管线。第九章 质量通病防冶4.基底超挖：开挖基坑（槽）或管沟均不得超过基底标高。如个别地方超挖时，其解决办法应获得设计单位批准，不得擅自解决。5.基底未保护：基坑（槽）开挖后应尽量减少对基土扰动。如基本不能及时施工时，可在基底标高以上留出0.3m厚土层，待做基本时再挖掉。6.施工顺序不合理：土方开挖宜先从低处进行，分层分段依次开挖，形成一定坡度，以利排水。7.开挖尺寸局限性：基坑（槽）或管沟底部开挖宽度，除构造宽度外，应依照施工需要增长工作面宽度。如排水设施、支撑构造所需宽度，在开挖前均应考虑。8.基坑（槽）或管沟边坡不直不平，基底不平：应加强检查，随挖随修，并要验收。9.当多台反铲同步作业时，至少应当保持有效距离5米以上，人工捡底时之间有效距离为2米以上。第十章 安全技术办法本工程施工时，应认真贯彻“安全第一、防止为主”方针。切实加强劳动保护，做到安全和文明施工。结合本工程实际状况，详细规定如下：10.1 建立安全生产管理保证体系：10.1.1制定各层次安全生产责任制，从项目经理到班组长和每个职工，责任分解，层层贯彻。10.1.2工人进场实行三级教诲。工长按工程施工内容对班组进行全面针对安全技术交底，班组接受交底者必要履行签字手续。10.1.3项目部设专职安全员一名，进行寻常安全检查和监督工作。特殊工种人员必要持证上岗。10.1.4施工现场必要悬挂“六牌一图”与安全标志牌、安全生产宣传牌，在重要施工部们、作业点、危险区、重要道口都必要挂安全宣传标语或安全警告牌。10.1.5土方开挖时，派专人指挥车辆，并与道路交通协调。10.1.6基坑及坡道等临边设1.2米高钢管护栏，立杆埋入土中。并用醒目红白油漆涂刷。10.2、施工用电安全管理办法：10.2.1配电房由有证电工专职管理。10.2.2现场供电架空线路高度不低于5米。架空线必要设在专用电杆（木杆）上，禁止架设在树上或钢管脚手架上。按总平面布置图位置架设。10.2.3架空线应装设横担和绝缘子，其规格、线间距离等均应符合架空线路规定。10.2.4支线架设从配电箱引入出线应有套管，电线上进下出不能混乱，大容量电箱上进线加滴水弯。支线绝缘，穿过道路电线采用钢质套管埋地，埋置深度不不大于70cm，并做好标记，并做好标记，室外支线应用橡皮线架空，接头不受拉力，并符合绝缘规定。10.2.5配电箱内设立漏电保护器，选用合理额定漏电动作电流，进行分级配合。金属外壳电箱应接地保护，开关箱与用电设备，实行“一机一闸”。同一移动开关箱，禁止配有380伏和220伏两种电压级别。施工现场电箱所有采用原则电箱并加锁。电箱外壳应有漆色和统一编号，所有施工现场配电箱由持证电工统一管理。10.2.6施工现场照明电压必要执行如下规定：施工现场 220伏工作手灯 36伏危险作业区 36伏无触电保护办法移动照明 36伏工作狭窄场合 12伏10.2.7照明导线用绝缘子固定。禁止使用花线或塑料线，导线不得随处拖拉或绑在脚手架上，照明灯具金属外壳，必要接地或接零。单相回路内照明开关箱必要装设漏电保护器。室外照明灯具距地面不得低于3米，室内距地面不得低于2.4米。10.2.8禁止擅自接线，持证电工定期对此进行检查。10.3 “三宝”、“四口”临边防护办法：10.3.1进入施工现场禁止赤脚、穿三鞋，必要对的戴好安全帽，扣好帽带，同步采用奖罚办法。10.3.2基坑顶面四周要设围栏，架空走道板要用厚实整板铺设牢固，不得悬挑、活动和摇晃，并限制堆载，采用封闭办法，基坑危险处夜间高信号灯警示。10.3.3基坑底面四周土坡，禁止雨水、污水流入基坑或丢垃圾。如发既有土方滑坡现象，应清查因素，局部采用水泥土钉护坡、护砂包和采用毛石干砌底1米左右高挡土护坡等办法。并视现场实际状况研究解决。10.4、中小型机械安全管理办法：按公司制定安全操作规程进行挂牌（一机一牌）写明安全操作规定。操作人员必要持证上岗操作。10.5、防火安全管理办法：10.5.1建立防火安全责任制，并建立防火档案，关于人员经常进行检查，发现隐患及时纠正。10.5.2加强职工防火教诲，项目组要成立义务消防组，对公共安全不定期进行检查工作。第十一章 注意事项1、文明施工、运土车进出施工出入口前，轮胎及车身应保持清洁，且办理好市关于管理规定手续。2、在工地出口处设洗车台及三级沉淀池，并设专人对进出车辆进行冲洗。3、多机开挖基坑土方应保持5m，人工作业时应保持2米以上。4、基坑上周边暂时堆放土方，应当天清运掉。由专人负责对基坑边坑稳定及周边建筑物变形观测并记录。5、现场挖好排水沟，避免场内积水。施工现场一切材料、设备、地材等应按施工平面布置图规定安装和堆放。第十二章 工期保证办法1、从组织上为加快施工创造条件，公司选派领导能力强技术素质高管理班子组织施工，实行项目法管理，采用多班作业，工程质量、工期和安全直接与经济挂钩，公司对工期和质量安全定期检查，发现问题及时纠正。2、施工进度采用施工形象进度筹划目的管理，按施工形象进度控制总工期，排日作业筹划，每日检查，保证总工期实现。3、建立现场项目经理部，实行每日一次生产碰头会制度，并与甲方质监和设计部门密切配合，及时解决施工中浮现各种问题，并组织好劳动力，设备合理调配，施工机具维修，材料供应，以保证质量，迅速施工。4、投放足够施工设备和机具，以保证持续施工和施工进度。5、基坑土方开挖后，如果地质状况与地质勘察报告不相符，浮现特殊地质状况，必要告知甲方和设计部门及时解决，不要影响工期。
