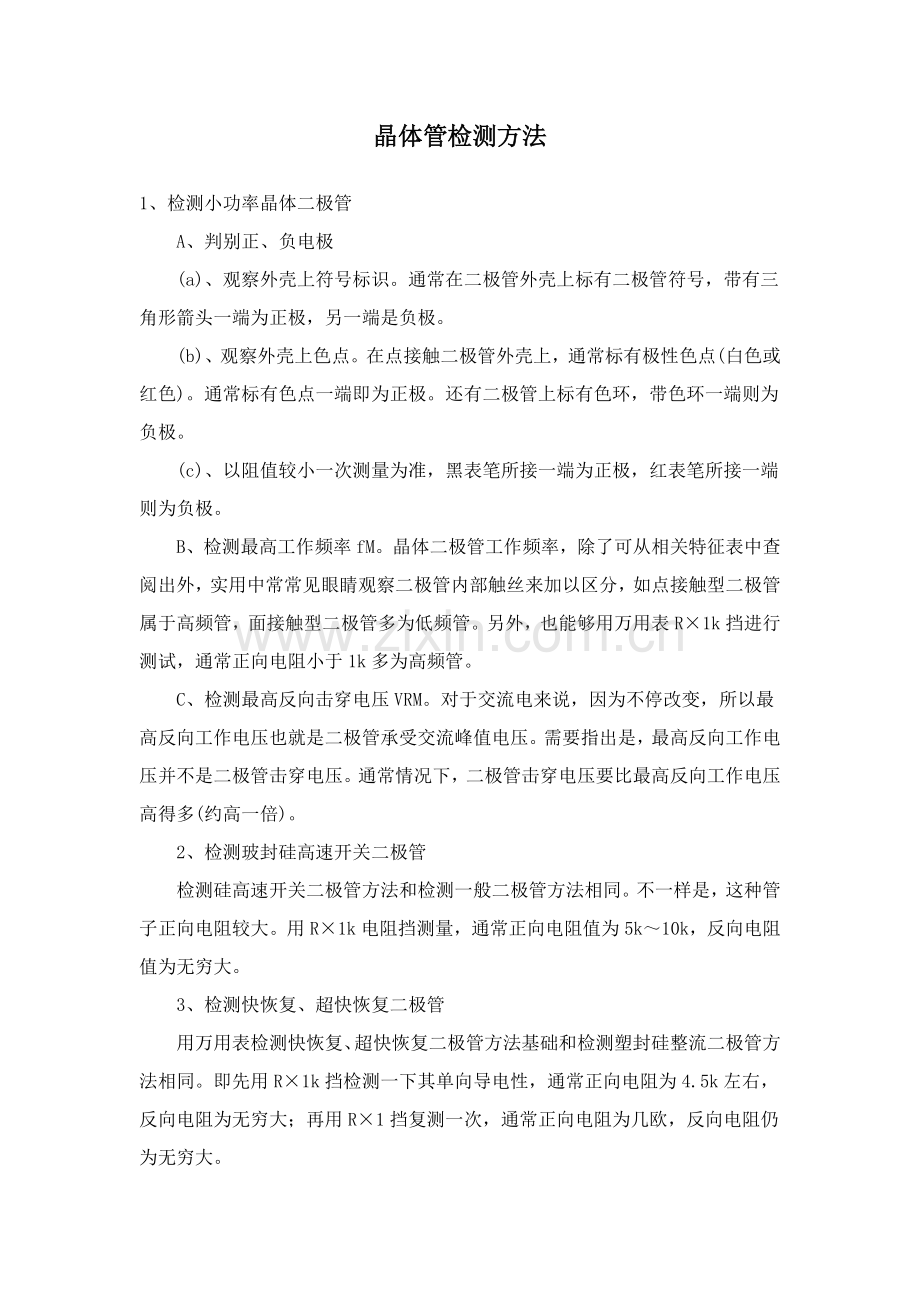

晶体管检测方法
1、检测小功率晶体二极管
A、判别正、负电极
(a)、观察外壳上符号标识。通常在二极管外壳上标有二极管符号,带有三角形箭头一端为正极,另一端是负极。
(b)、观察外壳上色点。在点接触二极管外壳上,通常标有极性色点(白色或红色)。通常标有色点一端即为正极。还有二极管上标有色环,带色环一端则为负极。
(c)、以阻值较小一次测量为准,黑表笔所接一端为正极,红表笔所接一端则为负极。
B、检测最高工作频率fM。晶体二极管工作频率,除了可从相关特征表中查阅出外,实用中常常见眼睛观察二极管内部触丝来加以区分,如点接触型二极管属于高频管,面接触型二极管多为低频管。另外,也能够用万用表R×1k挡进行测试,通常正向电阻小于1k多为高频管。
C、检测最高反向击穿电压VRM。对于交流电来说,因为不停改变,所以最高反向工作电压也就是二极管承受交流峰值电压。需要指出是,最高反向工作电压并不是二极管击穿电压。通常情况下,二极管击穿电压要比最高反向工作电压高得多(约高一倍)。
2、检测玻封硅高速开关二极管
检测硅高速开关二极管方法和检测一般二极管方法相同。不一样是,这种管子正向电阻较大。用R×1k电阻挡测量,通常正向电阻值为5k~10k,反向电阻值为无穷大。
3、检测快恢复、超快恢复二极管
用万用表检测快恢复、超快恢复二极管方法基础和检测塑封硅整流二极管方法相同。即先用R×1k挡检测一下其单向导电性,通常正向电阻为4.5k左右,反向电阻为无穷大;再用R×1挡复测一次,通常正向电阻为几欧,反向电阻仍为无穷大。

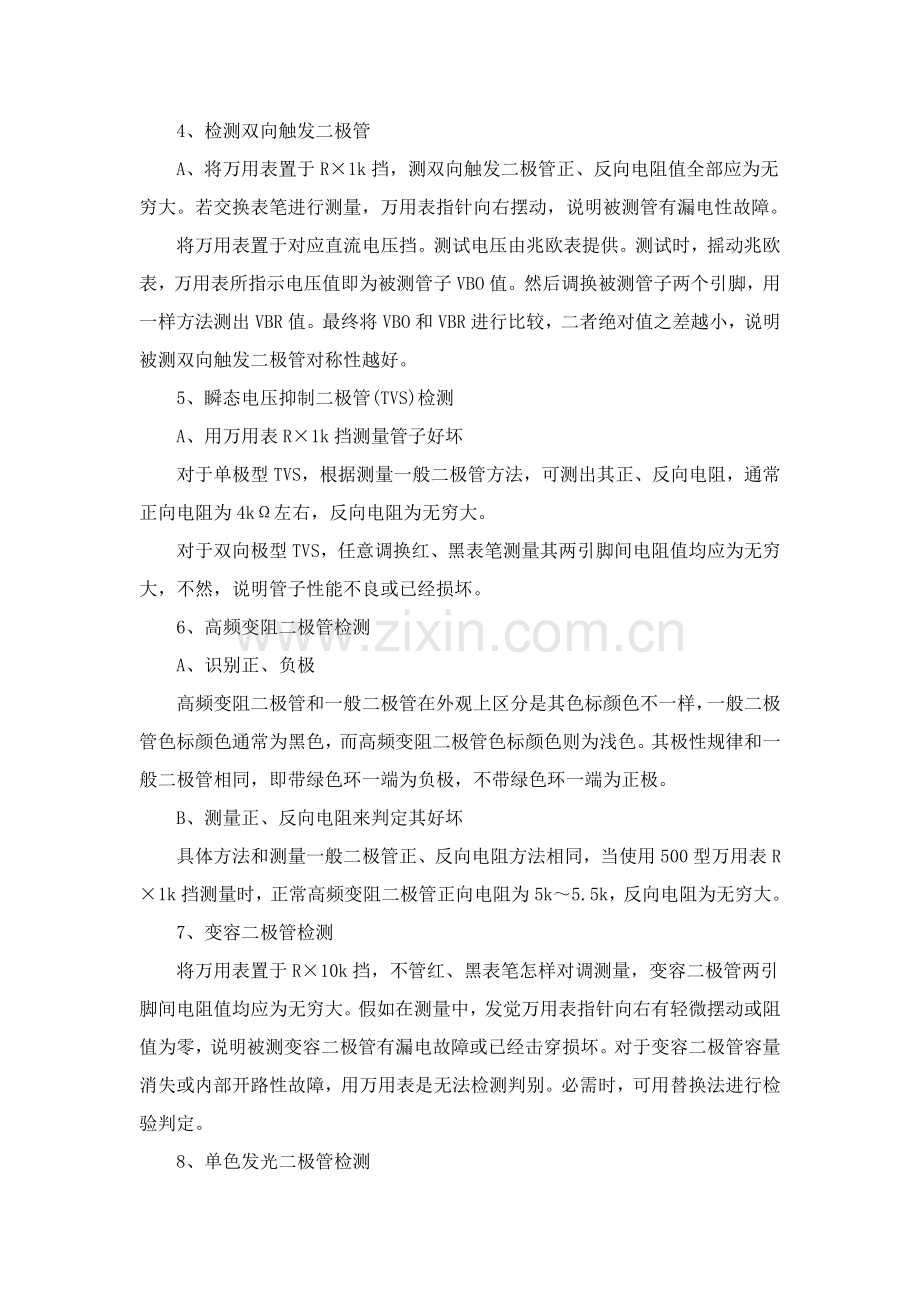

4、检测双向触发二极管
A、将万用表置于R×1k挡,测双向触发二极管正、反向电阻值全部应为无穷大。若交换表笔进行测量,万用表指针向右摆动,说明被测管有漏电性故障。
将万用表置于对应直流电压挡。测试电压由兆欧表提供。测试时,摇动兆欧表,万用表所指示电压值即为被测管子VBO值。然后调换被测管子两个引脚,用一样方法测出VBR值。最终将VBO和VBR进行比较,二者绝对值之差越小,说明被测双向触发二极管对称性越好。
5、瞬态电压抑制二极管(TVS)检测
A、用万用表R×1k挡测量管子好坏
对于单极型TVS,根据测量一般二极管方法,可测出其正、反向电阻,通常正向电阻为4kΩ左右,反向电阻为无穷大。
对于双向极型TVS,任意调换红、黑表笔测量其两引脚间电阻值均应为无穷大,不然,说明管子性能不良或已经损坏。
6、高频变阻二极管检测
A、识别正、负极
高频变阻二极管和一般二极管在外观上区分是其色标颜色不一样,一般二极管色标颜色通常为黑色,而高频变阻二极管色标颜色则为浅色。其极性规律和一般二极管相同,即带绿色环一端为负极,不带绿色环一端为正极。
B、测量正、反向电阻来判定其好坏
具体方法和测量一般二极管正、反向电阻方法相同,当使用500型万用表R×1k挡测量时,正常高频变阻二极管正向电阻为5k~5.5k,反向电阻为无穷大。
7、变容二极管检测
将万用表置于R×10k挡,不管红、黑表笔怎样对调测量,变容二极管两引脚间电阻值均应为无穷大。假如在测量中,发觉万用表指针向右有轻微摆动或阻值为零,说明被测变容二极管有漏电故障或已经击穿损坏。对于变容二极管容量消失或内部开路性故障,用万用表是无法检测判别。必需时,可用替换法进行检验判定。
8、单色发光二极管检测
在万用表外部附接一节1.5V干电池,将万用表置R×10或R×100挡。这种接法就相当于给万用表串接上了1.5V电压,使检测电压增加至3V(发光二极管开启电压为2V)。检测时,用万用表两表笔轮换接触发光二极管两管脚。若管子性能良好,肯定有一次能正常发光,此时,黑表笔所接为正极,红表笔所接为负极。
9、红外发光二极管检测
A、判别红外发光二极管正、负电极。红外发光二极管有两个引脚,通常长引脚为正极,短引脚为负极。因红外发光二极管呈透明状,所以管壳内电极清楚可见,内部电极较宽较大一个为负极,而较窄且小一个为正极。
B、将万用表置于R×1k挡,测量红外发光二极管正、反向电阻,通常,正向电阻应在30k左右,反向电阻要在500k以上,这么管子才可正常使用。要求反向电阻越大越好。
10、红外接收二极管检测
A、识别管脚极性
(a)、从外观上识别。常见红外接收二极管外观颜色呈黑色。识别引脚时,面对受光窗口,从左至右,分别为正极和负极。另外,在红外接收二极管管体顶端有一个小斜切平面,通常带有此斜切平面一端引脚为负极,另一端为正极。
(b)、将万用表置于R×1k挡,用来判别一般二极管正、负电极方法进行检验,即交换红、黑表笔两次测量管子两引脚间电阻值,正常时,所得阻值应为一大一小。以阻值较小一次为准,红表笔所接管脚为负极,黑表笔所接管脚为正极。
B、检测性能好坏。用万用表电阻挡测量红外接收二极管正、反向电阻,依据正、反向电阻值大小,即可初步判定红外接收二极管好坏。
11、激光二极管检测
A、将万用表置于R×1k挡,根据检测一般二极管正、反向电阻方法,即可将激光二极管管脚排列次序确定。但检测时要注意,因为激光二极管正向压降比一般二极管要大,所以检测正向电阻时,万用表指针仅略微向右偏转而已,而反向电阻则为无穷大。
三极管检测方法
1、中、小功率三极管检测
A、已知型号和管脚排列三极管,可按下述方法来判定其性能好坏
(a)、测量极间电阻。将万用表置于R×100或R×1k挡,根据红、黑表笔六种不一样接法进行测试。其中,发射结和集电结正向电阻值比较低,其它四种接法测得电阻值全部很高,约为几百千欧至无穷大。但不管是低阻还是高阻,硅材料三极管极间电阻要比锗材料三极管极间电阻大得多。
(b)、三极管穿透电流ICEO数值近似等于管子倍数β和集电结反向电流ICBO乘积。ICBO伴随环境温度升高而增加很快,ICBO增加肯定造成ICEO增大。而ICEO增大将直接影响管子工作稳定性,所以在使用中应尽可能选择ICEO小管子。
经过用万用表电阻直接测量三极管e-c极之间电阻方法,可间接估量ICEO大小,具体方法以下:
万用表电阻量程通常选择R×100或R×1k挡,对于PNP管,黑表管接e极,红表笔接c极,对于NPN型三极管,黑表笔接c极,红表笔接e极。要求测得电阻越大越好。e-c间阻值越大,说明管子ICEO越小;反之,所测阻值越小,说明被测管ICEO越大。通常说来,中、小功率硅管、锗材料低频管,其阻值应分别在几百千欧、几十千欧及十几千欧以上,假如阻值很小或测试时万用表指针往返晃动,则表明ICEO很大,管子性能不稳定。
(c)、测量放大能力(β)。现在有些型号万用表含有测量三极管hFE刻度线及其测试插座,能够很方便地测量三极管放大倍数。先将万用表功效开关拨至挡,量程开关拨到ADJ位置,把红、黑表笔短接,调整调零旋钮,使万用表指针指示为零,然后将量程开关拨到hFE位置,并使两短接表笔分开,把被测三极管插入测试插座,即可从hFE刻度线上读出管子放大倍数。
另外:有此型号中、小功率三极管,生产厂家直接在其管壳顶部标示出不一样色点来表明管子放大倍数β值,其颜色和β值对应关系如表所表示,但要注意,各厂家所用色标并不一定完全相同。
B、检测判别电极
(a)、判定基极。用万用表R×100或R×1k挡测量三极管三个电极中每两个极之间正、反向电阻值。当用第一根表笔接某一电极,而第二表笔前后接触另外两个电极均测得低阻值时,则第一根表笔所接那个电极即为基极b。这时,要注意万用表表笔极性,假如红表笔接是基极b。黑表笔分别接在其它两极时,测得阻值全部较小,则可判定被测三极管为PNP型管;假如黑表笔接是基极b,红表笔分别接触其它两极时,测得阻值较小,则被测三极管为NPN型管。
(b)、判定集电极c和发射极e。(以PNP为例)将万用表置于R×100或R×1k挡,红表笔基极b,用黑表笔分别接触另外两个管脚时,所测得两个电阻值会是一个大部分,一个小部分。在阻值小一次测量中,黑表笔所接管脚为集电极;在阻值较大一次测量中,黑表笔所接管脚为发射极。
C、判别高频管和低频管
高频管截止频率大于3MHz,而低频管截止频率则小于3MHz,通常情况下,二者是不能交换。
D、在路电压检测判定法
在实际应用中、小功率三极管多直接焊接在印刷电路板上,因为元件安装密度大,拆卸比较麻烦,所以在检测时常常经过用万用表直流电压挡,去测量被测三极管各引脚电压值,来推断其工作是否正常,进而判定其好坏。
2、大功率晶体三极管检测
利用万用表检测中、小功率三极管极性、管型及性能多种方法,对检测大功率三极管来说基础上适用。不过,因为大功率三极管工作电流比较大,所以其PN结面积也较大。PN结较大,其反向饱和电流也肯定增大。所以,若像测量中、小功率三极管极间电阻那样,使用万用表R×1k挡测量,肯定测得电阻值很小,仿佛极间短路一样,所以通常使用R×10或R×1挡检测大功率三极管。
3、一般达林顿管检测
用万用表对一般达林顿管检测包含识别电极、区分PNP和NPN类型、估测放大能力等项内容。因为达林顿管E-B极之间包含多个发射结,所以应该使用万用表能提供较高电压R×10k挡进行测量。
4、大功率达林顿管检测
检测大功率达林顿管方法和检测一般达林顿管基础相同。但因为大功率达林顿管内部设置了V3、R1、R2等保护和泄放漏电流元件,所以在检测量应将这些元件对测量数据影响加以区分,以免造成误判。具体可按下述多个步骤进行:
A、用万用表R×10k挡测量B、C之间PN结电阻值,应显著测出含有单向导电性能。正、反向电阻值应有较大差异。
B、在大功率达林顿管B-E之间有两个PN结,而且接有电阻R1和R2。用万用表电阻挡检测时,当正向测量时,测到阻值是B-E结正向电阻和R1、R2阻值并联结果;当反向测量时,发射结截止,测出则是(R1+R2)电阻之和,大约为几百欧,且阻值固定,不随电阻挡位变换而改变。但需要注意是,有些大功率达林顿管在R1、R2、上还并有二极管,此时所测得则不是(R1+R2)之和,而是(R1+R2)和两只二极管正向电阻之和并联电阻值。
5、带阻尼行输出三极管检测
将万用表置于R×1挡,经过单独测量带阻尼行输出三极管各电极之间电阻值,即可判定其是否正常。具体测试原理,方法及步骤以下:
A、将红表笔接E,黑表笔接B,此时相当于测量大功率管B-E结等效二极管和保护电阻R并联后阻值,因为等效二极管正向电阻较小,而保护电阻R阻值通常也仅有20Ω~50Ω,所以,二者并联后阻值也较小;反之,将表笔对调,即红表笔接B,黑表笔接E,则测得是大功率管B-E结等效二极管反向电阻值和保护电阻R并联阻值,因为等效二极管反向电阻值较大,所以,此时测得阻值即是保护电阻R值,此值仍然较小。
B、将红表笔接C,黑表笔接B,此时相当于测量管内大功率管B-C结等效二极管正向电阻,通常测得阻值也较小;将红、黑表笔对调,立即红表笔接B,黑表笔接C,则相当于测量管内大功率管B-C结等效二极管反向电阻,测得阻值通常为无穷大。
C、将红表笔接E,黑表笔接C,相当于测量管内阻尼二极管反向电阻,测得阻值通常全部较大,约300Ω~∞;将红、黑表笔对调,即红表笔接C,黑表笔接E,则相当于测量管内阻尼二极管正向电阻,测得阻值通常全部较小,约几Ω至几十Ω。
