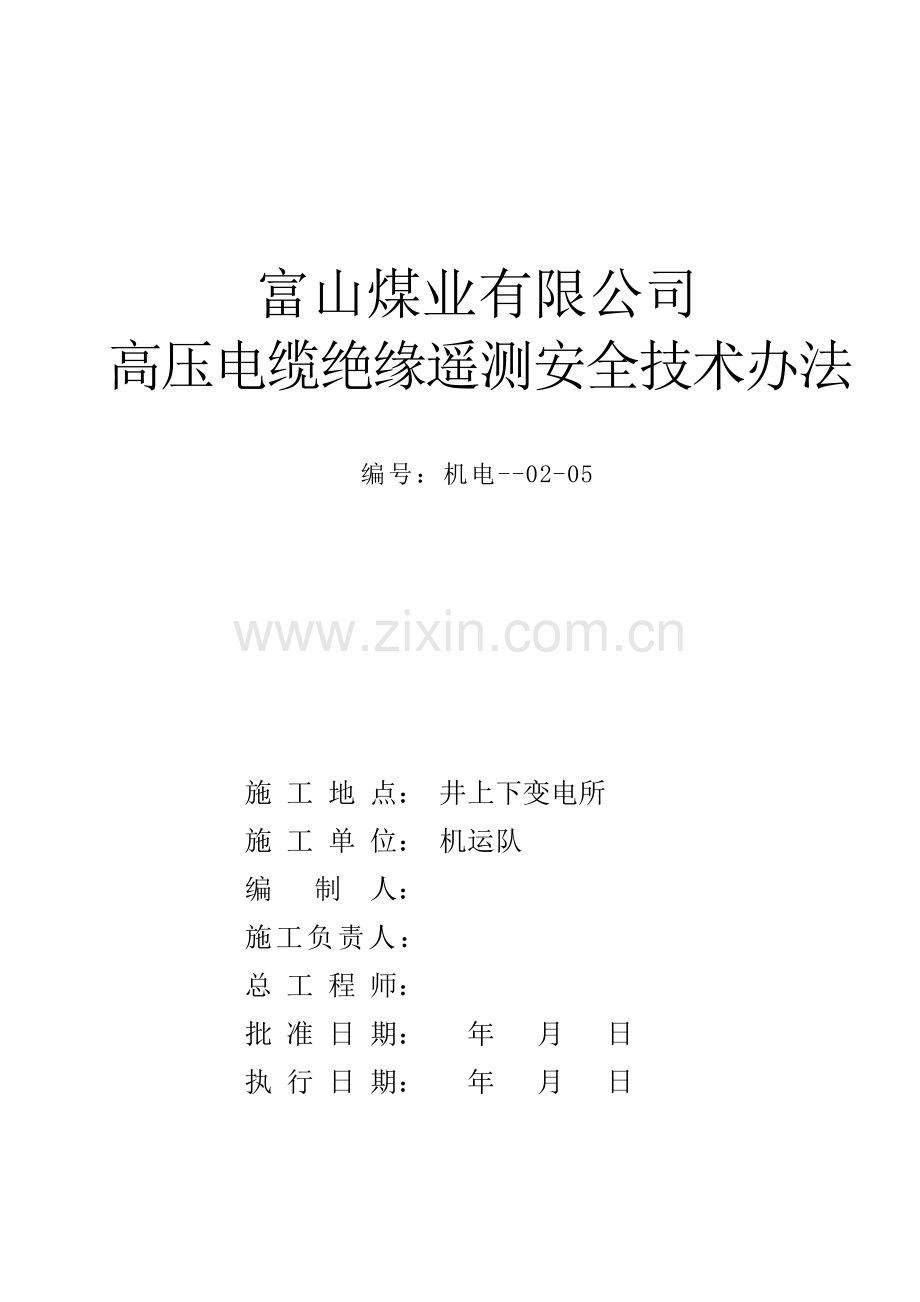

富山煤业有限公司
高压电缆绝缘遥测安全技术办法

编号：机电--02-05

施 工 地 点： 井上下变电所
施 工 单 位： 机运队
编 制 人：
施工负责人：
总 工 程 师：
批 准 日 期： 年 月 日
执 行 日 期： 年 月 日

审 批 意 见
审批单位及人员签名
机 电 科 年 月 日
通 防 科 年 月 日
生 产 科 年 月 日
安 监 科 年 月 日
调 度 室 年 月 日
机 电 副 总 年 月 日
机 电 矿 长 年 月 日
总 工 程 师 年 月 日

一、存在问题

二、解决意见

高压电缆绝缘遥测安全技术办法
一、概况
重要对平地变电所去主井皮带机房一根高压电缆、+45m变电所两根高压电缆及+45m变电所去-150m变电所两根高压电缆进行绝缘遥测。
二、人员组织
安全负责人:胡根涛
施工负责人:张海书、吴若毅
施工人员：赵红帅、付高举、付罗曼、苏孬、周起来、楚向前等人员
三、施工时间
月 日 8:00—15:00
四、准备工作
1、施工前，将所用2500V兆欧表、扳手、接地线等准备齐全，并保证完好。
2、施工人员对所遥测电缆进行熟悉，理解电缆连接部位及控制范畴。
3、确认电缆所连接设备完好状况。
4、施工人员及变电所值班人员严格执行停送电办法。
5、所有参加试运转人员，对安全技术办法进行贯彻学习。清晰电缆遥测施工流程及安全注意事项。
五、施工流程
1、8:00-9:00对平地变电所去主井皮带机房高压电缆绝缘遥测。遥测地点平地变电所。
2、9:20-10:30对平地变电所去+45m变电所二回路高压电缆绝缘遥测。遥测地点平地变电所。
3、10:50-12:00对平地变电所去+45m变电所一回路高压电缆绝缘遥测。遥测地点平地变电所。
4、12:20-13:30对+45m变电所去-150m变电所二回路高压电缆绝缘遥测。遥测地点+45m变电所。
5、13:50-15:00对+45m变电所去-150m变电所一回路高压电缆绝缘遥测。遥测地点+45m变电所。
六、安全注意事项
1、绝缘测试严格执行停送电制度，按照停送电票规定详细操作。
2、井下电气停电电缆遥测前，对电气周边20米范畴内瓦斯浓度进行检测，低于0.5％时，方可进行施工。
3、确认电气处在分闸、断电状态，对电气设备验电、放电、打设接地线，确认无电后，方可施工。禁止带电作业。
4、电缆遥测前，对所用摇表进行检查，保证完好，能正常使用。
七、安全技术办法
（一）平地变电所某些
1、参加遥测人员具备一定电气知识，熟悉电气实验工作及流程。
2、严格执行“停送电工作票”、“倒闸操作票”制度。工作人员必要熟悉供电系统状况，掌握倒闸操作顺序，理解运营方式。
3、长距离电缆实验，电缆另一端安排专人监视，听从遥测人员安排。
4、遥测完毕后，被试物要对地放电，放电时应使用高压放电棒，带绝缘手套，穿绝缘靴。
5、在遇到雷电天气时应及时停止作业。
6、在工作之前，必要先停电、验电、放电、挂地线，禁止带电作业、禁止不挂地线工作。
7、实验操作者必要带绝缘手套，穿绝缘靴并设有一人监护，实验期间禁止打闹取笑。
8、严格执行谁停电、谁送电制度，禁止约时停送电。
9、进行绝缘实验，高压电缆进行拆除，单独进行遥测。
10、恢复送电前有施工负责负责检查，拆除封地线和清理现场当确认无误后方可送电。
11、当现场实际状况发生重大变化时，由安全负责人及时发布停止施工命令，并向主管领导报告。由主管领导组织关于人员进行现场调查，重新制定解决方案，编制安全技术办法。
（二）井下变电所某些
1、参加遥测人员具备一定电气知识，熟悉电气实验工作及流程。
2、实验时必要检查所实验地点20m范畴内瓦斯含量，当不超过0.5%时方可实验，实验时应随时检查瓦斯含量，当超限时应及时停止实验。
3、长距离电缆实验，除挂“有人工作，禁止送电”牌外，还要设专人看守停电点，只容许看守人亲自摘牌送电，并设专人中间联系。
4、实验人员一切听从负责人指挥。
5、在工作之前，必要先停电、验电、放电、挂地线，禁止带电作业、禁止不挂地线工作。
6、实验操作者必要带绝缘手套，穿绝缘靴并设有一人监护，实验期间禁止打闹取笑。
7、严格执行谁停电、谁送电制度，禁止约时停送电。
8、进行绝缘实验，高压电缆进行拆除，单独进行遥测。
9、实验不合格统一线路、设备，要禁止使用，要限期解决，不得强行送电。
10、实验结束时，应先断开实验用高压摇表，并用接地线将被遥测电缆实验端对地放电，待被试物充分放电后，方可进行其她关于操作。
11、严格执行《煤矿电气规程》中关于规定，不得擅自减少或提高实验原则。
12、遥测高压真空开关电缆时，隔离小车应拉出，挂密码锁、上警示牌。
八、单回路供电安全注意事项
1、单回路供电由调度室告知各区队，各队贯彻传达到每位职工，单回路供电期间，若发生矿井停电，重要通风机或局部通风机停运，井下所有工作地点或重要工作场合人员应及时撤离到全风压巷道待命，电气设备手把打到闭锁位置，并使用密码锁锁好。
2、单回路供电期间，平地变电所值班人员、主通风机司机要加强责任心，时刻观测设备运营参数，发现问题，及时报告关于领导和调度室。
3、单回路供电期间，机运队做好平地值班工作，电气维修工随时待命解决问题。
4、单回路供电期间，大功率采掘运送设备（副井提高机、主井皮带、+45m主排水泵）禁止擅自启动，需启动时，经调度室批准后，方可启动运营。
5、单回路供电期间，监控人员应加强井下瓦斯监控，恢复供电前，必要制定专项瓦斯排放办法，经总工批准严格按办法执行。
6、单回路供电期间，矿井发生跳闸事故，应及时启动大范畴停电应急预案，并严格执行。调度室应按照应急预案规定准备一份大范畴停电应急预案。
7、单回路供电结束时，由调度室负责告知各单位。
