玉龙苑居住小区楼物料提升机安装方案样本.doc

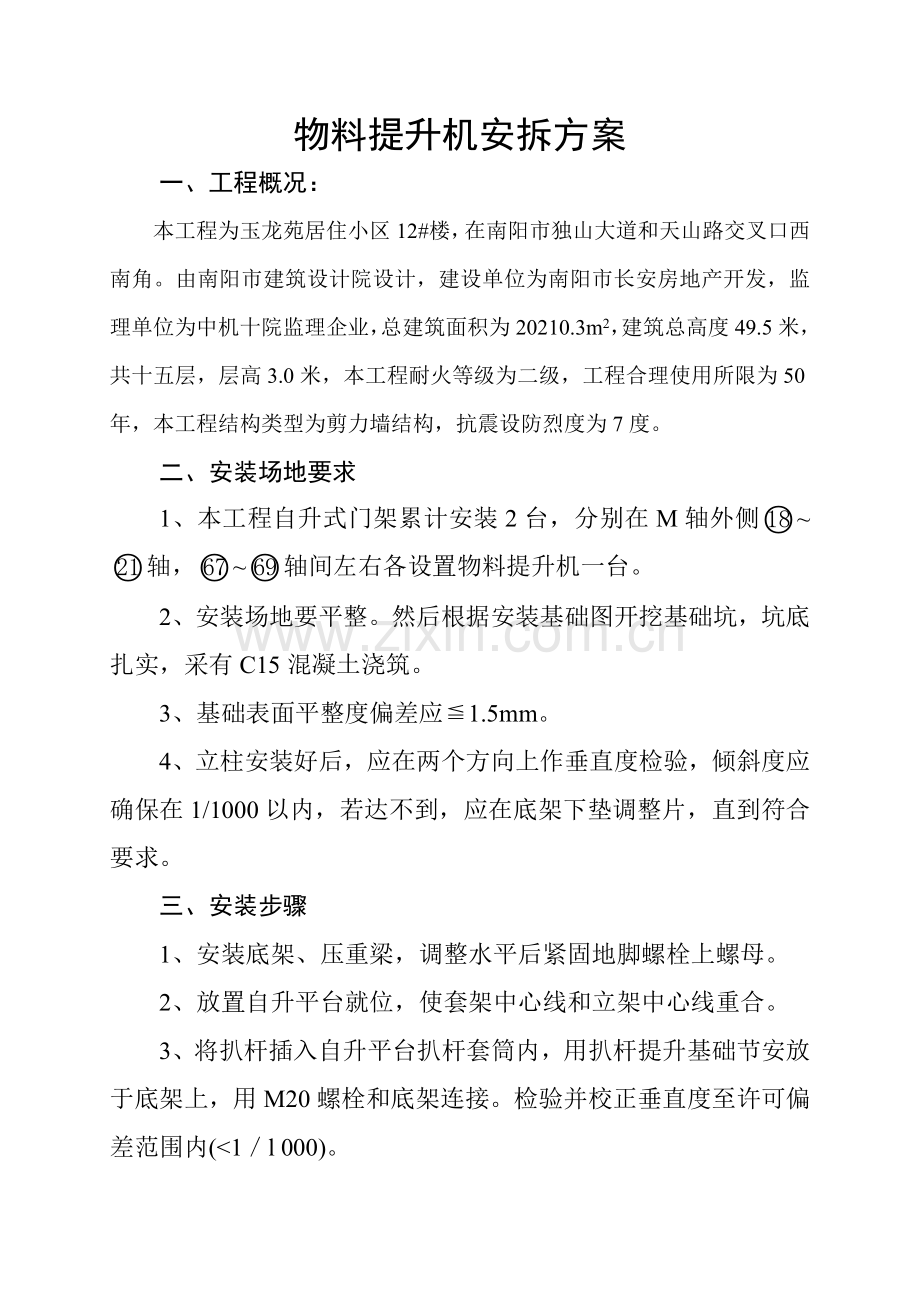

物料提升机安拆方案一、工程概况：本工程为玉龙苑居住小区12#楼，在南阳市独山大道和天山路交叉口西南角。由南阳市建筑设计院设计，建设单位为南阳市长安房地产开发，监理单位为中机十院监理企业，总建筑面积为20210.3m2，建筑总高度49.5米，共十五层，层高3.0米，本工程耐火等级为二级，工程合理使用所限为50年，本工程结构类型为剪力墙结构，抗震设防烈度为7度。二、安装场地要求1、本工程自升式门架累计安装2台，分别在M轴外侧轴，轴间左右各设置物料提升机一台。2、安装场地要平整。然后根据安装基础图开挖基础坑，坑底扎实，采有C15混凝土浇筑。3、基础表面平整度偏差应1.5mm。4、立柱安装好后，应在两个方向上作垂直度检验，倾斜度应确保在1/1000以内，若达不到，应在底架下垫调整片，直到符合要求。三、安装步骤1、安装底架、压重梁，调整水平后紧固地脚螺栓上螺母。2、放置自升平台就位，使套架中心线和立架中心线重合。3、将扒杆插入自升平台扒杆套筒内，用扒杆提升基础节安放于底架上，用M20螺栓和底架连接。检验并校正垂直度至许可偏差范围内(1l 000)。4、将提升滑轮架置于立架顶部卡稳，利用手动卷扬机提升自升平台，直到台面和立柱顶而平齐，取下提升滑轮置于平台上。 5、利用扒杆提升第一组标准节，并用M20螺栓和基础节连接。 6、反复步骤4提升平台。 7、安装基础节两侧撑杆，紧固以上各联结螺栓，检验立柱垂直度，并调整至符合要求。 8、安装卷扬机于适宜位置。 9、把吊篮置于门架中心，安装好吊篮上部偏心轮轴及轴架，下部两根支承钢管和两侧八个滚轮。并按图一所表示穿绕起升钢丝绳，安装好联动安全装置并检验是否安全可靠。此时门架就基础安装好了，以下便是怎样实现自升。10、将第二组标准节送入吊篮，起升吊篮，慢慢达成极限高度，然后利用扒杆提升第二组标准节，并安放于第一组标准节顶部，M20螺栓锁紧。11、开动卷扬机，把吊篮落至地面，如步骤4吊起自升平台。此时应松开卷扬机刹车，使钢丝处于松驰状态，以降低自升平台上升阻力。12、按步骤10、11方法继续升高门架到要求第一次使用高度，并在对应高度上安装好可调支撑架，并经过数次试运行后便可投入使用。13、当门架架设高度超出12M时，就在9M处设置第一道附着，作法为：用两根483.5钢管和门架架体可靠联结，钢管另一端经过预埋于墙体内套管伸进墙内，内外用钢管固定于墙体上。应改为每间隔3M设一道附着。四、安装中技术要求1、立柱兼作导轨架，是吊篮升降滚动轨道，其标准节接头处阶差应小于0.5mm，安装时间应注意调整。2、立柱整体高度垂直度偏差应1/1000H。3、各连接螺栓必需加弹簧垫圈和平垫圈，并定时检验是否松动，确保紧固可靠。4、安装人员就熟练掌握本机使用原理，高空作业必需系安全带。门架和立柱周围2M内严禁站人。5、四级风以上严禁安装作业。6、安装时吊篮严禁载人升降。五、操作使用注意事项：1、卷扬机操作者应对卷扬机性能熟悉，熟练掌握吊篮升降，操作时精力集中，反应快速，达成缓慢平齐上料平台和缓慢落地要求，卷扬机出现故障立即拉闸断电。2、使用吊篮前必需检验各连接件是否安全可靠，钢丝绳是否断股，升降是否灵活。3、交接班应交待运行情况，发觉故障应停机修理，严禁机械带故障作业。4、新装或停机数天后重新使用应优异行空载运行检验方可使用。5、严禁超载、偏载运行。严禁载人运行。部分超长物需打开吊篮门时，必需减载30%慢行。通常情况下必需关好吊篮门运行。6、风力六级以上严禁运行。7、严禁非操作人员开启卷扬机。8、下班应放下吊篮，严禁吊篮停止在可调支承架上。9、下班时拉闸断电，锁好电源箱，预防其它人员开启卷扬机。六、拆架：1、拆架基础上和安装相反，先拆除可调支承架。2、放下吊篮，再落自升平台，立即手机卷扬机提升滑轮置于标准节顶部卡牢，先稍向上提起平台。拉动自翻卡板尾部使卡板倾斜让开立柱,插好挡销，反摇手动卷扬机使平台下移一标准节。3、用平台上扒杆，将上一标准节吊好，拆下螺栓，慢慢落下标准节放入已上升吊篮内运至地面卸下。再按步骤2拆除下一节标准节，如此反复，将标准节一组组拆除。4、附着钢管必需随立架拆除逐节拆除，绝不许可把全部附着钢管同时拆除，以防拆架时晃动。5、拆到只有两节立柱时，即开始拆吊篮、卷扬机、撑杆，放下平台，拆除基础节、地梁、底架。七、维护、保养、运输：1、卷扬机、起升滑轮轴承使用中要常常架注润滑油。卷扬机按使用说明书保养，滑轮轴承加注ZG-2钙基润滑油。2、通常情况下每个月或暴风雨后，对门架升降机基础底架、撑杆、立柱、紧固件及钢丝绳磨损等进行全方面检验，发理问题立即维修更换。3、工程结束拆卸后，要全方面清理、除锈、涂漆。电动、手动卷扬机进行维修保养。4、储存、转场运输，严禁杂乱堆放、碰撞、挤压。搬运时捆扎牢靠。运输存放时宜加遮盖物，预防生锈。玉 龙 苑 居 住 小 区 12 楼物 料 提 升 机 方 案编 制：审 核：审 批：河 南 四 建 股 份 有 限 公 司 玉 龙 苑 项 目 部二OO七年四月九日
