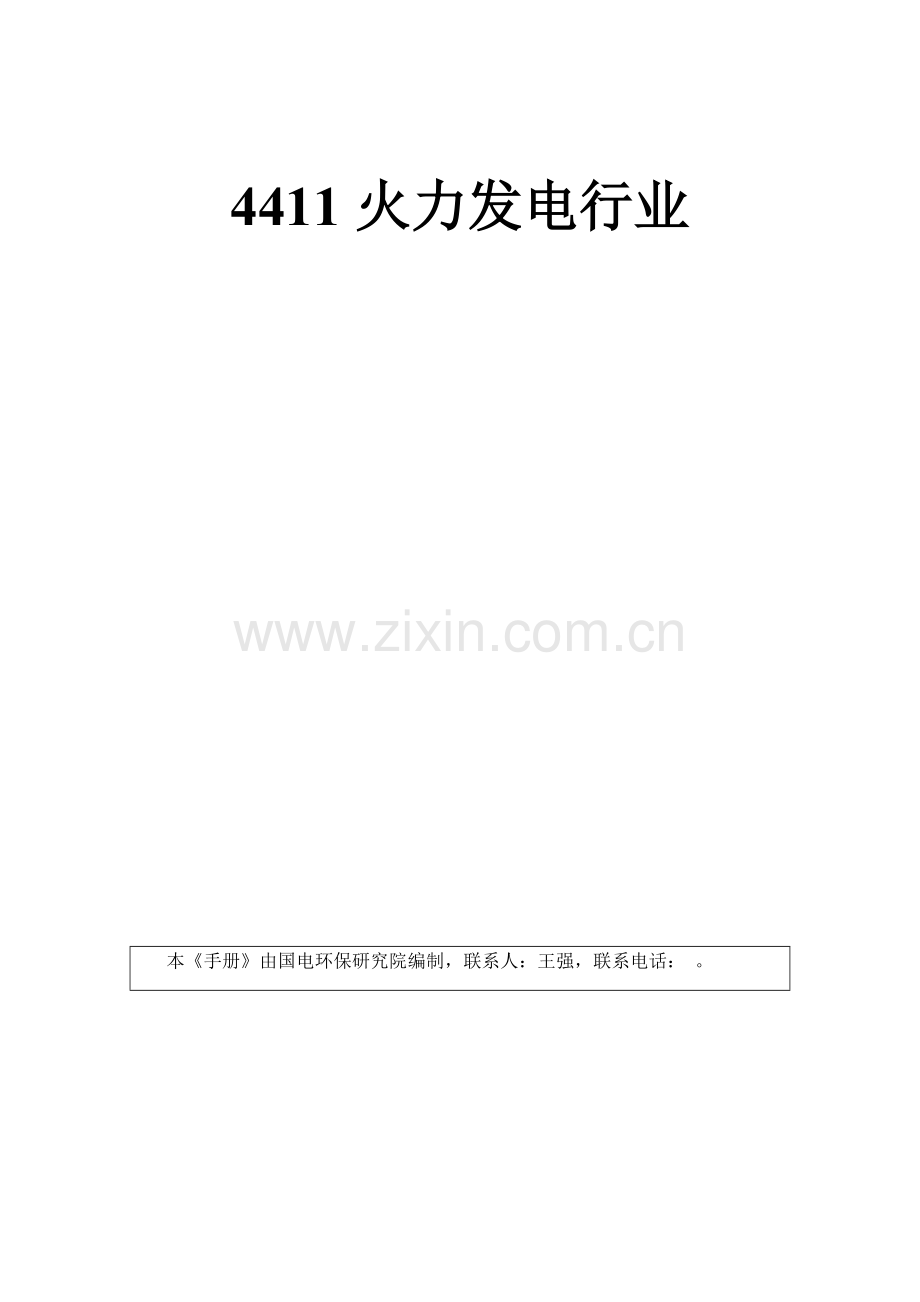

火力发电行业产排污系数基础手册.doc

4411火力发电行业本手册由国电环保研究院编制，联系人：王强，联系电话： 。1合用范畴本手册给出了记录上使用产品分类目录中4411火力发电行业电能、电能+热能等产品生产过程中产污系数和排污系数，可用于第一次全国污染源普查火力发电行业工业污染源污染物产生量和排放量核算。本手册产、排污系数指在典型工况生产条件下，消耗单位燃料污染物产生量与排放量。涉及污染物指标涉及：工业废水量、工业废水中化学需氧量、工业废气量、烟尘、二氧化硫、氮氧化物、工业固体废物（粉煤灰）、工业固体废物（炉渣）、工业固体废物（脱硫石膏）。2注意事项2.1 在本4411火力发电行业产排污系数使用手册中，原料均指燃料。2.2 系数表单中未涉及燃料、工艺及末端治理技术产排污系数（1）燃料为生物质类，采用燃料为垃圾同“产品、原料、工艺、规模”条件下产、排污系数；（2）燃料为高焦炉混合煤气，参照燃料为天然气类同“产品、原料、工艺、规模”下产、排污系数。高炉煤气工业废气量产、排污系数采用天然气工业废气量产、排污系数除以15，氮氧化物产、排污系数采用天然气产、排污系数除以4，其他系数直接采用。焦炉煤气工业废气量系数采用天然气工业废气量系数除以6，氮氧化物产、排污系数采用天然气产、排污系数除以4，其他系数直接采用。（3）燃料为煤炭+高、焦炉煤气，与第（2）步高焦炉混合煤气系数取值办法相似；（4）燃料为“油页岩”类，采用燃料为煤矸石同 “产品、原料、工艺、规模”条件下产、排污系数；（5）当燃煤矸石机组所用锅炉不是循环流化床锅炉时，采用燃料为煤炭类同“产品、原料、工艺、规模”条件下产、排污系数；（6）烟尘末端治理技术为过滤式除尘法或电、过滤式除尘器时，烟尘排污系数采用电除尘器末端治理技术排污系数乘以0.3获得；此时，粉煤灰产污系数采用电除尘器末端治理技术粉煤灰产污系数加上0.5获得；（7）烟尘末端治理技术为斜棒栅除尘器时，烟尘排污系数采用文丘里水膜除尘器末端治理技术排污系数；（8）石灰石石膏法脱硫工艺中，硫分不不大于等于3%时二氧化硫排污系数不再使用系数表单中公式。二氧化硫排污系数用相应产污系数乘以0.150.35。（9）对二氧化硫末端治理技术未在本手册中列出，其相应排污系数归类如下：采用双碱法、磷氨复合肥法、氧化镁、氧化钙、氢氧化钙等浆液吸取法脱硫末端治理技术时，二氧化硫排污系数采用氨法脱硫末端治理技术排污系数；采用电子束照射法、脉冲电晕等离子体法脱硫末端治理技术时，二氧化硫排污系数采用烟气循环流化床脱硫末端治理技术排污系数； 电子束照射法、脉冲电晕等离子体法脱硫末端治理技术，可同步脱硝。当氮氧化物无末端治理技术(直排)时，氮氧化物排污系数，采用相应产污系数乘以0.8获得。循环流化床锅炉后装有烟气脱硫装置，使用石灰石石膏法、海水脱硫末端治理技术，二氧化硫排污系数用产污系数乘以0.1获得；使用湿式除尘脱硫一体化、烟气循环流化床、喷雾干燥法时，乘以0.3获得；使用氨法脱硫，乘以0.05获得。煤粉炉使用炉内喷钙加尾部增湿活化法末端二氧化硫治理技术，参照相应容量烟气循环流化床脱硫末端治理技术排污系数。（10）循环流化床锅炉氮氧化物产污系数按相应容量煤粉炉燃用煤炭干燥无灰基挥发份不不大于37%选用。2.3 其他阐明4411火力发电行业产排污系数使用手册合用于火力发电行业电厂，也合用于其他行业火力发电厂。对某电厂普查时，须对电厂内各个机组产、排污量分别进行记录；若电厂内存在多炉配单机（母管制）或多炉配多机（母管制）时，应按锅炉台数分别进行产排污量记录；规模级别按锅炉额定蒸发量所相应单台机组容量大小来划分。单台机组各种污染物年产生量和排污量采用该机组一年内实际燃料消耗量与产、排污系数相乘求得，计算式为：产污量=燃料消耗量产污系数 排污量=燃料消耗量排污系数；全厂污染物年总产生量（排放量）为该厂所有机组一年内同种污染物产生量（排放量）之和；单位换算：1吨=1,000公斤=1,000,000克=1,000,000,000毫克“系数表单”中表头共包括9项信息，指如下内容：产品名称：指电能或电能+热能。原料名称：指生产过程中使用燃料，涉及：煤炭、煤矸石、垃圾、天然气、燃油、石油焦。工艺名称：指燃烧燃料设备，分为煤粉炉、循环流化床锅炉、层燃炉、燃机或燃油锅炉、垃圾焚烧炉等。层燃炉涉及：链条炉、炉排炉等。规模级别：指单台生产设备装机规模。燃煤机组按单台机组装机容量划分为9档；当以煤矸石、垃圾、天然气、燃油、石油焦等为燃料发电时，规模级别为“所有规模”。污染物指标：指本次普查所针对9种污染物指标，分别为：工业废水量、工业废水中化学需氧量、工业废气量、烟尘、二氧化硫、氮氧化物、工业固体废物（粉煤灰）、工业固体废物（炉渣）、工业固体废物（脱硫石膏）。脱硫石膏指烟气采用石灰石-石膏湿法脱硫工艺时，所产生固体废弃物。单位：指污染物产生量（吨或公斤或克或毫克或标立方米）、排放量（吨或公斤或克或毫克或标立方米）与原料消耗量（吨或立方米）比值单位，表述为“吨/吨-原料”或“公斤/吨-原料”或“克/吨-原料”或“标立方米/吨-原料”或“毫克/立方米-原料”。产污系数：指在典型工况生产条件下，消耗单位燃料污染物产生量。末端治理技术名称：指治理该污染物所应用污染治理技术名称。排污系数：指在典型工况生产条件下，消耗单位燃料污染物排放量。系数表单中末端治理技术一栏，会有两种末端治理技术组合，查表时注意选取。例如：烟气除尘采用静电除尘法，烟气脱硫采用石灰石石膏法，在末端治理技术栏中烟尘产排污系数就要选取末端治理技术为“静电除尘法+石灰石石膏法”组合。工业固体废物（粉煤灰）产污系数与所相应烟尘末端治理技术即所采用除尘技术类型关于，在选取粉煤灰产污系数时，应注意选取与烟尘末端治理技术相相应产污系数。当产污系数、排污系数是一种以燃料收到基灰分Aar百分含量、燃料收到基硫分Sar百分含量为变量公式时，需要将燃料收到基灰分Aar（%）、收到基硫分Sar（%）带入表中相应公式内进行计算取值（注：只带入数值某些，%号不化为小数）。Vdaf：指燃料干燥无灰基挥发分百分含量。标立方米：指气体在原则状态（温度为273K，压力为101325Pa）下体积单位。把各种污染物产生量和排放量分别填入污染源普查表。9种污染物涉及表格种类分别为：表号G102重要产品、原辅材料及能源消费状况普查表；G103工业用水、排水状况普查表；G104废水解决设施普查表；G105废水污染物产生量、排放量普查表；G106锅炉及废气解决设施普查表；G109废气污染物产生量、排放量普查表；G110工业固体废物普查表。4411火力发电行业产排污系数表单机容量750兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉750兆瓦工业废气量标立方米/吨-原料8,271直排8,271烟尘公斤/吨-原料9.23Aar+8.76静电除尘法+石灰石石膏法-0.00026Aar2+0.022Aar+0.01静电除尘法（0.00026A ar2+0.022Aar+0.01）1.001注：煤炭干燥无灰基挥发分为20Vdaf(%) 37； 煤炭干燥无灰基挥发分为Vdaf(%)37。单机容量450749兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉450749兆瓦工业废气量标立方米/吨-原料10,150直排10,150烟尘公斤/吨-原料9.2Aar+9.33静电除尘法-0.0005Aar2+0.042Aar+0.041静电除尘法+石灰石石膏法-0.00026Aar2+0.022Aar+0.015单机容量250449兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉250449兆瓦烟尘公斤/吨-原料9.21Aar+11.13静电除尘法-0.0005Aar2+0.042Aar+0.057静电除尘法+石灰石石膏法-0.00026Aar2+0.022Aar+0.016循环流化床锅炉250449兆瓦烟尘公斤/吨-原料6.31Aar+7.54+61.94静电除尘法-0.0004Aar2+0.035Aar+0.034+0.124工业废气量标立方米/吨-原料9,713直排9,713注：工业废水若为某些运用，运用率普通介于4060%，此工况下合用末端解决技术为“运用+直排”排污系数。如下同。单机容量150249兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉150249兆瓦烟尘公斤/吨-原料9.33Aar+7.77静电除尘法-0.0005Aar2+0.042Aar+0.098静电除尘法+石灰石石膏法-0.00026Aar2+0.0241Aar+0.022循环流化床锅炉150249兆瓦烟尘公斤/吨-原料6.24Aar+7.57+61.94静电除尘法0.02Aar+0.016+0.124工业废气量标立方米/吨-原料9,305直排9,305单机容量75149兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉75149兆瓦烟尘公斤/吨-原料9.31Aar+9.18文丘里水膜除尘法0.49Aar+0.46湿式除尘法1.94Aar+1.84湿式除尘脱硫一体化0.68Aar+0.64静电除尘法0.049Aar+0.046静电除尘法+石灰石石膏法0.024Aar+0.023循环流化床锅炉75149兆瓦烟尘公斤/吨-原料6.31Aar+61.94+7.27静电除尘法0.048Aar+0.046+0.31工业废气量标立方米/吨-原料8,178直排8,178 单机容量3574兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉3574兆瓦烟尘公斤/吨-原料9.36Aar+10.44文丘里水膜除尘法0.49Aar+0.52湿式除尘法1.95Aar+2.09湿式除尘脱硫一体化0.68Aar+0.731静电除尘法0.049Aar+0.052静电除尘法+石灰石石膏法0.024Aar+0.026静电除尘法+氨法脱硫0.024Aar+0.0269.36Aar+10.44+61.94炉内喷钙0.049Aar+0.052+0.31循环流化床锅炉3574兆瓦烟尘公斤/吨-原料6.24Aar+7.24+61.94静电除尘法0.049Aar+0.052+0.31工业废气量标立方米/吨-原料7,558直排7,558单机容量2034兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉2034兆瓦烟尘公斤/吨-原料9.16Aar+0.45文丘里水膜除尘法0.458Aar+0.023湿式除尘法1.83Aar+0.09湿式除尘脱硫一体化0.642Aar+0.031静电除尘法0.092Aar+0.005静电除尘法+氨法脱硫0.046Aar+0.002循环流化床锅炉2034兆瓦烟尘公斤/吨-原料6.3Aar+7.79+61.94静电除尘法0.049Aar+0.052+0.31工业废气量标立方米/吨-原料7,729直排7,729单机容量919兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭煤粉炉919兆瓦烟尘公斤/吨-原料9.18Aar+7.56文丘里水膜除尘法0.46Aar+0.38湿式除尘法1.84Aar+1.51湿式除尘脱硫一体化0.64Aar+0.53多管 或 旋风除尘法2.29Aar+1.89静电除尘法0.092Aar+0.076静电除尘法+氨法脱硫0.046Aar+0.038循环流化床锅炉919兆瓦烟尘公斤/吨-原料6.3Aar+8.97+61.94静电除尘法0.063Aar+0.09+0.619工业废气量标立方米/吨-原料7,958直排7,958工业废气量标立方米/吨-原料4411火力发电行业产排污系数表（续24）单机容量919兆瓦（续）产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭层燃炉919兆瓦烟尘公斤/吨-原料烟煤1.6Aar单筒旋风除尘法0.61Aar多管旋风除尘法0.4Aar湿法除尘/湿式除尘脱硫一体化0.2Aar管式电除尘法0.29Aar卧式电除尘法0.05Aar静电+过滤式/过滤式0.01Aar无烟煤1.85Aar单筒旋风除尘法0.71Aar多管旋风除尘法0.46Aar湿法除尘/湿式除尘脱硫一体化0.24Aar管式电除尘法0.33Aar卧式电除尘法0.06Aar静电+过滤式/过滤式0.02Aar褐煤1.60Aar单筒旋风除尘法0.61Aar多管旋风除尘法0.4Aar湿法除尘/湿式除尘脱硫一体化0.2Aar管式电除尘法0.29Aar卧式电除尘法0.05Aar静电+过滤式/过滤式0.01Aar4411火力发电行业产排污系数表（续28）单机容量 8兆瓦产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭层燃炉 8兆瓦工业废气量标立方米/吨-原料烟煤10,290直排10,290煤粉炉 8兆瓦9,1869,186循环流化床锅炉 8兆瓦9,4159,415层燃炉 8兆瓦工业废气量标立方米/吨-原料无烟煤10,19710,197循环流化床锅炉 8兆瓦11,03411,034层燃炉 8兆瓦工业废气量标立方米/吨-原料褐煤5,9155,915煤粉炉 8兆瓦5,9155,9154411火力发电行业产排污系数表（续29）单机容量 8兆瓦（续）产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭层燃炉 8兆瓦烟尘公斤/吨-原料烟煤1.25Aar单筒旋风除尘法0.5Aar多管旋风除尘法0.38Aar湿法除尘/湿式除尘脱硫一体化0.16Aar管式电除尘法0.23Aar卧式电除尘法0.04Aar静电+过滤/过滤0.01Aar煤粉炉 8兆瓦8.93Aar机械+湿法除尘法/湿式除尘脱硫一体化0.71Aar卧式电除尘法0.27Aar静电+过滤/过滤0.09Aar循环流化床锅炉 8兆瓦5.19Aar机械+湿法除尘法/湿式除尘脱硫一体化0.42Aar卧式电除尘法0.16Aar静电+过滤/过滤0.05Aar层燃炉 8兆瓦烟尘公斤/吨-原料无烟煤1.8Aar单筒旋风除尘法0.72Aar多管旋风除尘法0.54Aar湿法除尘/湿式除尘脱硫一体化0.23Aar管式电除尘法0.32Aar卧式电除尘法0.05Aar静电+过滤/过滤0.02Aar循环流化床锅炉 8兆瓦4.63Aar机械+湿法除尘法/湿式除尘脱硫一体化0.37Aar卧式电除尘法0.14Aar静电+过滤/过滤0.05Aar4411火力发电行业产排污系数表（续30）单机容量 8兆瓦（续）产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤炭层燃炉 8兆瓦烟尘公斤/吨-原料褐煤1.25Aar单筒旋风除尘法0.5Aar多管旋风除尘法0.38Aar湿法除尘/湿式除尘脱硫一体化0.16Aar管式电除尘法0.23Aar卧式电除尘法0.04Aar静电+过滤/过滤0.01Aar煤粉炉 8兆瓦烟尘公斤/吨-原料褐煤8.93Aar机械+湿法除尘法/湿式除尘脱硫一体化0.71Aar卧式电除尘法0.27Aar静电+过滤/过滤0.09Aar4411火力发电行业产排污系数表（续35） 煤矸石 产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能煤矸石循环流化床锅炉所有规模工业废水量吨/吨-原料0.618直排0.618重复运用0循环运用+直排0.309化学需氧量克/吨-原料65.5直排65.5物理+化学法重复运用0循环运用+直排16.4工业废气量标立方米/吨-原料4,806直排4,806烟尘公斤/吨-原料炉内脱硫238.6+61.94 Sar文丘里水膜除尘法11.93+3.1Sar湿式除尘法47.72+12.39Sar多管或旋风除尘法59.65+15.49Sar静电除尘法1.67+0.43Sar二氧化硫公斤/吨-原料炉内脱硫2.84直排2.84烟尘公斤/吨-原料无炉内脱硫238.6文丘里水膜除尘法11.93湿式除尘法47.72多管或旋风除尘法59.65静电除尘法1.67二氧化硫公斤/吨-原料无炉内脱硫9.47直排9.474411火力发电行业产排污系数表（续39）天然气 产品名称原料名称工艺名称规模级别污染物指标单位产污系数末端解决技术名称排污系数电能/电能+热能天然气燃机所有规模工业废水量公斤/立方米-原料0.54直排0.54重复运用0循环运用+直排0.27化学需氧量毫克/立方米-原料16.7直排16.7物理+化学法重复运用0循环运用+直排4.2工业废气量标立方米/立方米-原料24.55直排24.55烟尘
