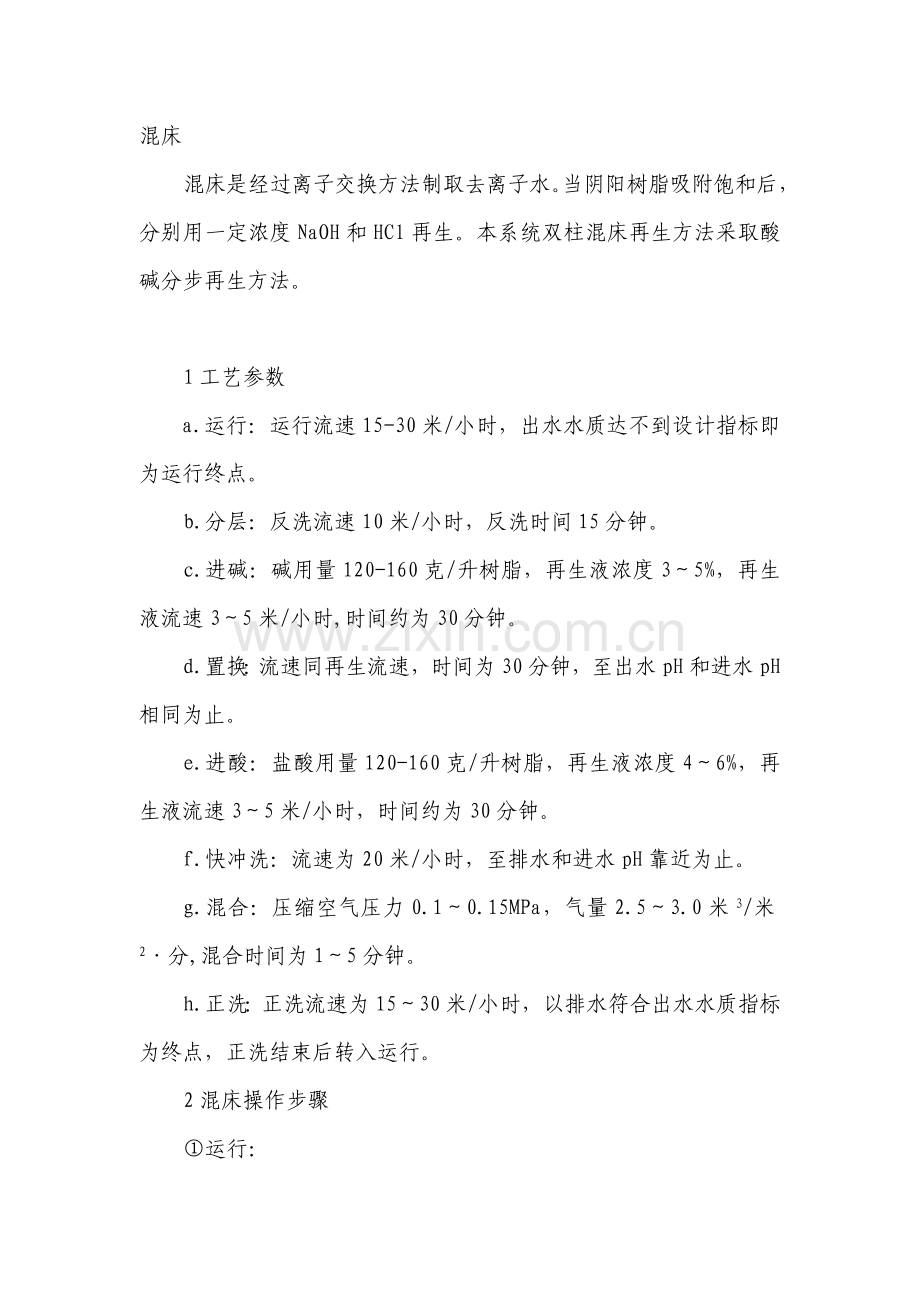

混床
混床是经过离子交换方法制取去离子水。当阴阳树脂吸附饱和后，分别用一定浓度NaOH和HCl再生。本系统双柱混床再生方法采取酸碱分步再生方法。

1工艺参数
a.运行：运行流速15-30米/小时，出水水质达不到设计指标即为运行终点。
b.分层：反洗流速10米/小时，反洗时间15分钟。
c.进碱：碱用量120-160克/升树脂，再生液浓度3～5%，再生液流速3～5米/小时,时间约为30分钟。
d.置换：流速同再生流速，时间为30分钟，至出水pH和进水pH相同为止。
e.进酸：盐酸用量120-160克/升树脂，再生液浓度4～6%，再生液流速3～5米/小时，时间约为30分钟。
f.快冲洗：流速为20米/小时，至排水和进水pH靠近为止。
g.混合：压缩空气压力0.1～0.15MPa，气量2.5～3.0米3/米2·分,混合时间为1～5分钟。
h.正洗：正洗流速为15～30米/小时，以排水符合出水水质指标为终点，正洗结束后转入运行。
2混床操作步骤
①运行：

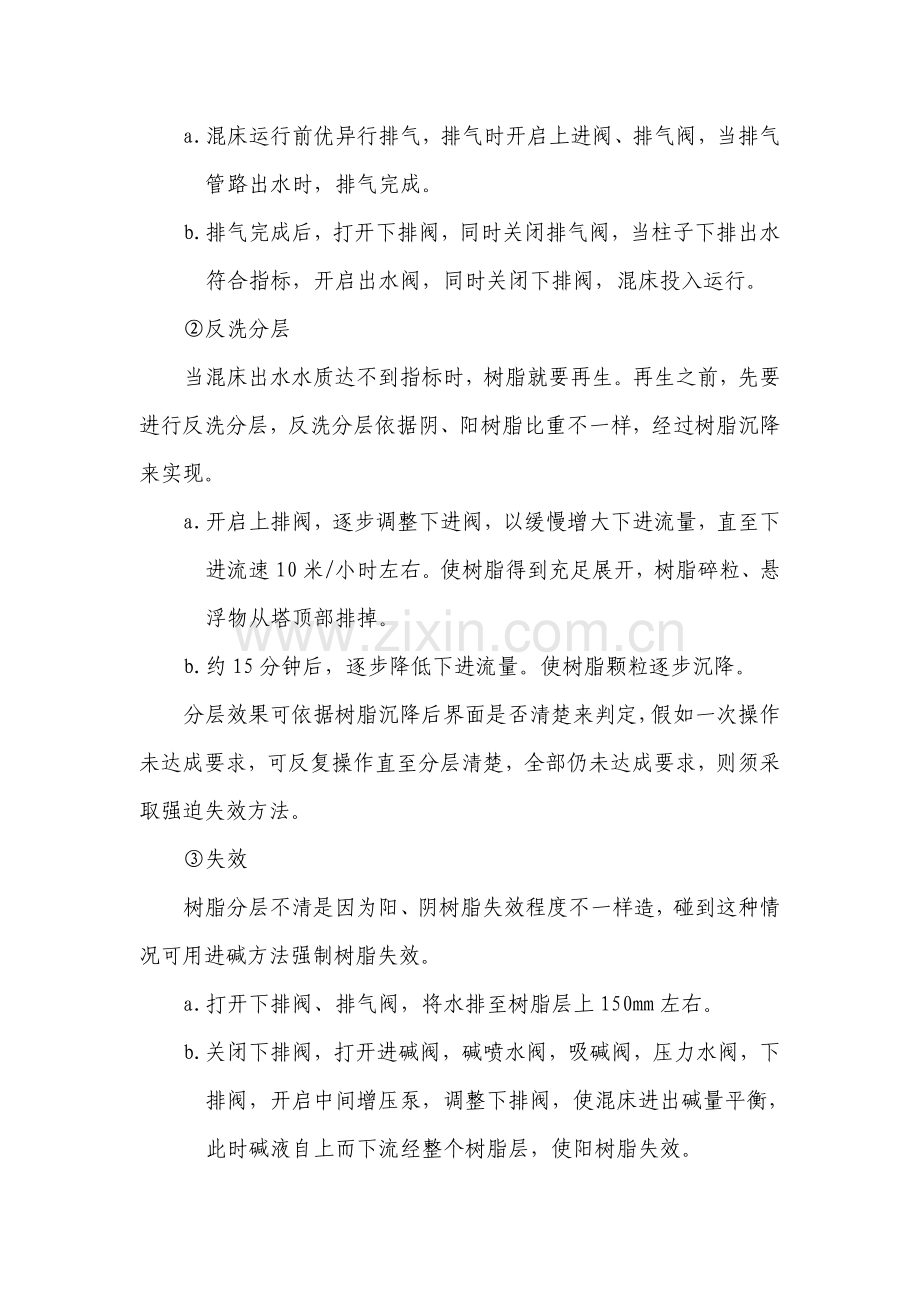

a. 混床运行前优异行排气，排气时开启上进阀、排气阀，当排气管路出水时，排气完成。
b. 排气完成后，打开下排阀，同时关闭排气阀，当柱子下排出水符合指标，开启出水阀，同时关闭下排阀，混床投入运行。
②反洗分层
当混床出水水质达不到指标时，树脂就要再生。再生之前，先要进行反洗分层，反洗分层依据阴、阳树脂比重不一样，经过树脂沉降来实现。
a. 开启上排阀，逐步调整下进阀，以缓慢增大下进流量，直至下进流速10米/小时左右。使树脂得到充足展开，树脂碎粒、悬浮物从塔顶部排掉。
b. 约15分钟后，逐步降低下进流量。使树脂颗粒逐步沉降。
分层效果可依据树脂沉降后界面是否清楚来判定，假如一次操作未达成要求，可反复操作直至分层清楚，全部仍未达成要求，则须采取强迫失效方法。
③失效
树脂分层不清是因为阳、阴树脂失效程度不一样造，碰到这种情况可用进碱方法强制树脂失效。
a. 打开下排阀、排气阀，将水排至树脂层上150mm左右。
b. 关闭下排阀，打开进碱阀，碱喷水阀，吸碱阀，压力水阀，下排阀，开启中间增压泵，调整下排阀，使混床进出碱量平衡，此时碱液自上而下流经整个树脂层，使阳树脂失效。
注：失效时单柱碱用量：3.0kg AP级NaOH纯度100%计，配制成20%碱溶液。
c.碱液吸光后，关闭吸碱阀，保持压力水清洗15分钟左右。
d.关闭中间增压泵及压力水阀，下排阀，进碱阀，碱喷水阀，失效结束。
e.进行反洗分层方法同前。
④进碱
进碱时为预防交叉污染，阳树脂层以下顶水方法来处理。
a. 打开下排阀、排气阀，使水位下降至树脂100～150ｍｍ处。
b. 关闭下排阀，打开压力水阀，碱喷水阀，酸喷水阀，吸碱阀，进碱阀，进酸阀，中排阀，开始吸碱。
c. 调整压力水量及吸入碱量，控制碱浓度3-5%（比重1.043-1.054），并调整中排阀使进出水量平衡。
d. 碱吸完后，关闭吸碱阀，保留压力水。
注：本系统单柱碱耗量27.5kg AP级NaOH（按100%纯度计），配制成20%碱液。
⑤进酸
进酸时，阴树脂层以上顶水方法来处理。
a. 打开吸酸阀，调整压力水量及吸入酸量，控制酸浓度4%～6%（比重1.018-1.028）,并调整中排阀,使进出水量平衡。
b. 酸吸完后，关闭吸酸阀，保留压力水。
注：本系统单柱酸耗量14kg AP级HCl（纯度按100%计）配成20%酸液。
⑥置换
a. 进酸、碱管路中保留压力水，水流速同再生流速，置换30分钟，至出进水pH相靠近为止。
b. 关闭中间增压泵及压力水阀，酸、碱喷水阀，进酸、碱阀，中排阀。
⑦快冲洗
以20米/小时流速冲去残留树脂层间药液。
a. 开启上进阀、排气阀、中间增压泵，进行排气。
b. 排气完成后，开启下排阀，同时关闭排气阀。
c. 10分钟后，关闭中间增压泵及上进阀、下排阀。
⑧混合
a. 开启排气阀、下排阀，将水排至树脂层上约200mm处。
b. 关闭下排阀，打开上排阀，进气阀，控制进气压力为0.1～0.15MPa，气量2.5～3.0米3/米2·分。使树脂混合均匀。
c. 1-5分钟后关闭进气阀，同时快速开启下排阀进行排水。
注：排水时预防树脂脱水，排至树脂层上5mm左右。
⑨正洗
a. 开启上进阀、排气阀，先用小流量将混床注满水。预防注水流量过大，冲乱树脂层。
b. 充满水后，打开下排阀，关闭排气阀，调整进水流量为工作流量，当下排出水合格后，打开出水阀，关闭下排阀，混床投入使用。
3.混床交换柱阀门操作程序表（见下表）
序号
程序
开 启 阀 门 名 称
控 制 指 标
上进阀V1
下进阀V3
上排阀V2
下排阀V5
出水阀V6
排气阀V10
中排阀V7
进气阀V11
进碱阀V8
碱喷水阀V13
吸碱阀V12
进酸阀V9
酸喷水阀V15
吸酸阀V16
1
运行
√

√

流速成5～30米/小时
2
反洗分层

√
√

√

流速10米/小时，5分钟
3
沉降

√

√

5～10分钟
4
预喷射

√

√
√
√
√
√
√
1分钟吸碱酸用水替换
5
进碱

√

√
√
√
√
√
√
流速3～5米/小时，吸酸用水替换
6
进酸

√

√
√
√
√
√
√
流速3～5米/小时，吸碱用水替换
7
置换

√

√
√

√
√

8
快清洗
√

√

9
排水

√

√

放水至树脂层上200mm左右处
10
混合

√

√

压力0.1～0.15MPa,气量2.5～3米3/米2·分,1～5分钟
11
灌满
√

√

12
正洗
√

√

流速15～30米/小时
注:表中“√”表示阀门开启，“空格”表示阀门关闭。
