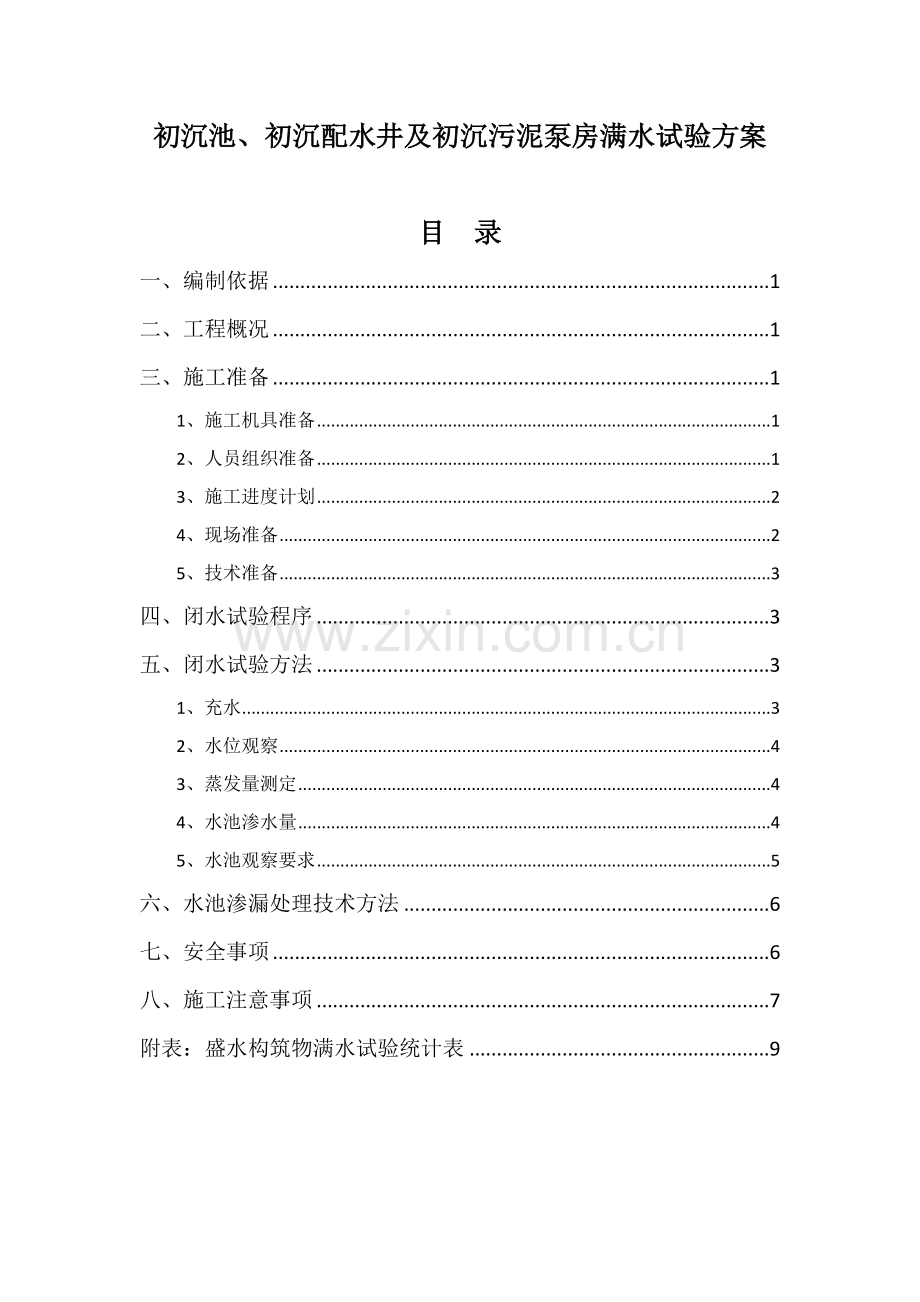

初沉池、初沉配水井及初沉污泥泵房满水试验方案

目 录
一、编制依据 1
二、工程概况 1
三、施工准备 1
1、施工机具准备 1
2、人员组织准备 1
3、施工进度计划 2
4、现场准备 2
5、技术准备 3
四、闭水试验程序 3
五、闭水试验方法 3
1、充水 3
2、水位观察 4
3、蒸发量测定 4
4、水池渗水量 4
5、水池观察要求 5
六、水池渗漏处理技术方法 6
七、安全事项 6
八、施工注意事项 7
附表：盛水构筑物满水试验统计表 9

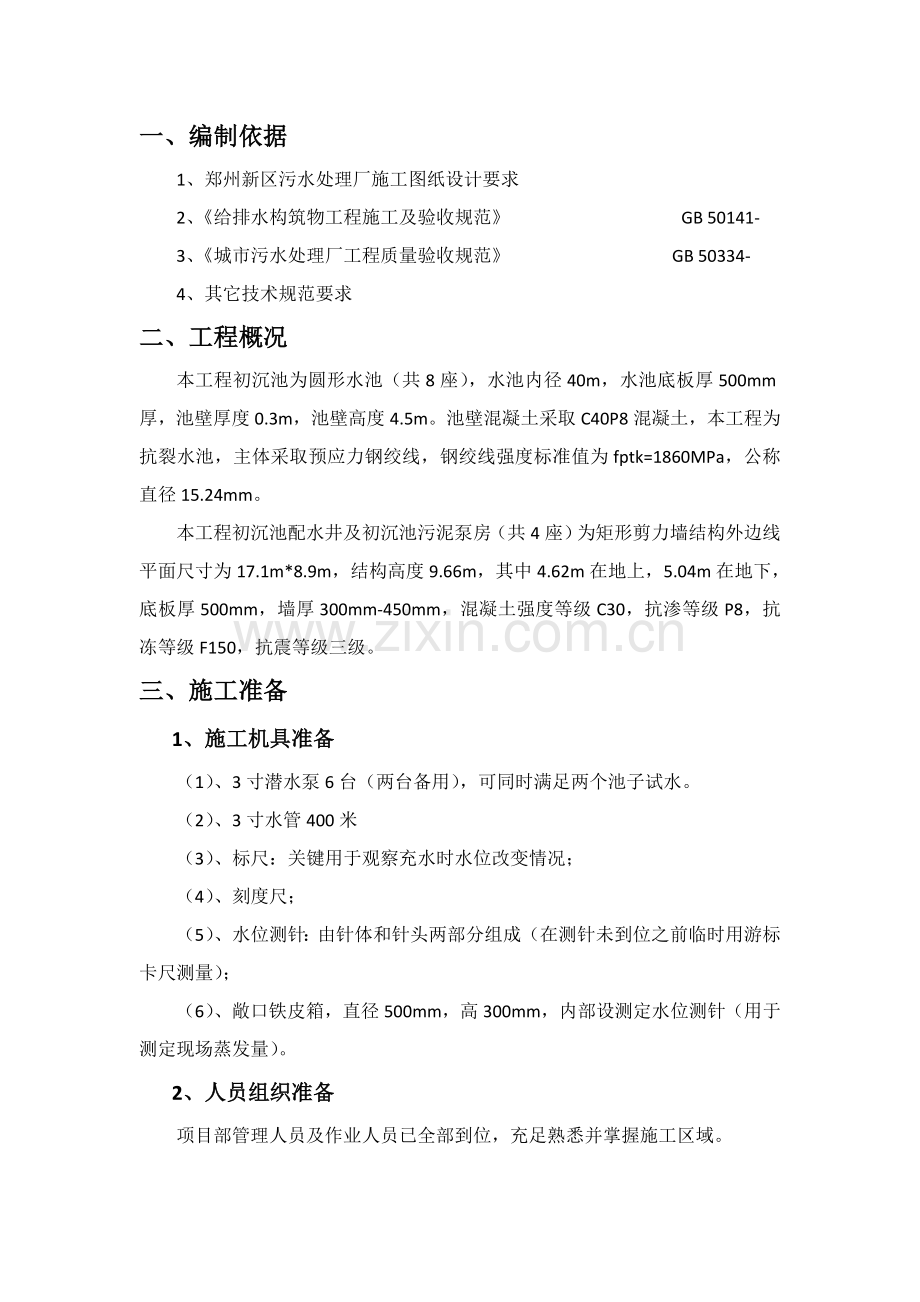

一、编制依据
1、郑州新区污水处理厂施工图纸设计要求
2、《给排水构筑物工程施工及验收规范》  GB 50141-
3、《城市污水处理厂工程质量验收规范》  GB 50334-
4、其它技术规范要求
二、工程概况
本工程初沉池为圆形水池（共8座），水池内径40m，水池底板厚500mm厚，池壁厚度0.3m，池壁高度4.5m。池壁混凝土采取C40P8混凝土，本工程为抗裂水池，主体采取预应力钢绞线，钢绞线强度标准值为fptk=1860MPa，公称直径15.24mm。
本工程初沉池配水井及初沉池污泥泵房（共4座）为矩形剪力墙结构外边线平面尺寸为17.1m*8.9m，结构高度9.66m，其中4.62m在地上，5.04m在地下，底板厚500mm，墙厚300mm-450mm，混凝土强度等级C30，抗渗等级P8，抗冻等级F150，抗震等级三级。
三、施工准备
1、施工机具准备
（1）、3寸潜水泵6台（两台备用），可同时满足两个池子试水。
（2）、3寸水管400米
（3）、标尺：关键用于观察充水时水位改变情况；
（4）、刻度尺；
（5）、水位测针：由针体和针头两部分组成（在测针未到位之前临时用游标卡尺测量）；
（6）、敞口铁皮箱，直径500mm，高300mm，内部设测定水位测针（用于测定现场蒸发量）。
2、人员组织准备
项目部管理人员及作业人员已全部到位，充足熟悉并掌握施工区域。

工种
数量
机具
数量
电工
1
电流表
2
设备员
1
对讲机
8
测量员
2
水位测量工具
4
劳务队
8
手电筒
10
（8）、项目组织以生产经理姬磊亮为组长，技术主管王安杰为副组长满水试验工作小组，以确保满水试验顺利进行，准期完工。
组 长：姬磊亮
副组长：王安杰
组 员：于晓龙、李峰、孔景风、董俊杰、田才
3、施工进度计划
序号
池体名称
开始日期
结束时间
工期
（日历天）
备注
1
104-a
2月01日
2月10日
10

2
104-c
2月01日
2月10日
10

3
104-f
2月09日
2月18日
10

4
104-h
2月09日
2月18日
10

5
104-b
2月28日
3月09日
10

6
104-d
2月28日
3月09日
10

7
104-e
3月09日
3月18日
10

8
104-g
3月09日
3月18日
10

9
103-a
3月05日
3月14日
10

10
103-b
3月05日
3月14日
10

11
103-c
3月14日
3月23日
10

12
103-d
3月19日
3月28日
10

4、现场准备
（1）、选择水源地点：水源由构筑物周围水井供给，供给能力70m³/h。
（2）、清理水池内部杂物，安装检测装置。
（3）、预留孔洞采取12mm钢板焊接封堵或采取25mm盲板封堵，封堵应坚固不得漏水，堵板承载力经核实并大于水压力 。
（4）、在每个池子设置一根水位观察标尺，标尺刻度应正确到mm，而且每个池子设两个水位测针，测位精度正确至0.1mm。标尺用于测充水时水位，测针用于在进行渗水量测定时测定水位。
（5）、满水试验所用设备均须检验及试运转合格后方能使用。
（6）、搭设测针固定基座及观察架体，要求测针观察基座严禁和观察架体相连，无变形、震动及其它一切影响零点高度现象。
（7）、单个构筑物满水试验合格后，能够就近抽水至邻近需要进行满水试验构筑物进行循环，如周围构筑物已无需水要求，采取洒水车将水运至远离构筑物安全地带进行排放。
（8）、各构筑物已埋设沉降观察点，试验过程中要进行沉降观察。
5、技术准备
计算相关参数，进行技术交底。
四、闭水试验程序
以初沉池为例：
施工准备→清理检验内壁→封堵预留洞口→充水至1/3→观察测量→充水至2/3→观察测量→充水至设计标高→观察测量→验收→缓慢放水。
初沉池配水井根据东西两个储水仓分别进行闭水试验。
五、闭水试验方法
1、充水
（1）、初沉池向水池内充水宜分三次进行：第一次充水为标高79.01m；第二次充水为标高80.35m；第三次充至设计水深81.68m，出水井和初沉池同时试水。
（2）、初沉池配水井西侧储水仓向水池内充水宜分四次进行：第一次充水位置为76.55m，第二次充水位置为78.26m，第三次充水位置为79.97m，第四次充水位置为81.68m。
（3）、初沉池配水井东侧储水仓向水池内充水宜分四次进行：第一次充水位置为75.65m，第二次充水位置为77.84m，第三次充水位置为80.03m，第四次充水位置为82.22m。
（4）、对于第一次充水，可先充水至池壁底部施工缝以上，检验底板抗渗质量，当无显著渗漏时，再继续充水至第一次充水深度。
（5）、充水时水位上升速度不宜超出2m/d。相邻两次充水间隔时间，不应小于24h。
（6）、每次充水宜测读24h水位下降值，计算渗水量，在充水过程中和充水以后，应对水池作外观检验。当发觉渗水量过大时，应停止充水。待作出处理后方可继续充水。
（7）、每次注水后应测读沉降值宜次/24h，要求沉降速率控制在5mm/24h，不然必需待沉降稳定后才能继续加载。
（8）、当设计单位有特殊要求时，应按设计要求实施。
2、水位观察
（1）、充水时水位可用水位标尺测定。
（2）、充水至设计水深可进行渗水量测定时，应采取水位测针测定水位。水位测针读数精度应达成1/10mm。
（3）、充水至设计水深后至开始进行渗水量测定间隔时间，应不少于24h。
（4）、测读水位初读数和末读数之间间隔时间，应为24h。
（5）、连续测定时间可依据实际情况而定，如第一天测定渗水量符合标准，应再测定一天；如第一天测定渗水量超出许可标准，而以后渗水量逐步降低，可继续延长观察。
3、蒸发量测定
（1）、现场测定蒸发量设备，采取直径约为50cm，高约为30cm敞口钢板水箱，并设有测定水位测针。水箱应检验，不得渗漏。
（2）、水箱应固定在水池中，水箱中充水深度在20cm左右。
（3）、测定水池中水位同时，测定水箱中水位。
4、水池渗水量
水池渗水量按下式计算：
q=A1［（E1-E2）-（e1-e2）］/A2
式中q=渗水量（L/㎡·d）；
A1—水池水面面积（㎡）
A2—水池浸湿总面积（㎡）
E1—水池中水位测针初读数，即为初读数（mm）
E2—测读E1后24h水池中水位测针末读数，即末读数（mm）
e1—测读E1时水箱中水位测针读数（mm）
e2—测读E2时水箱中水位测针读数（mm）
雨天时，不做满水试验渗水量测定。
按上式计算结果，渗水量如超出要求标准，应经检验，处理后重新进行测定。
渗水量标准（q）：钢筋砼水池不得超出2L/㎡·d。
5、水池观察要求
（1）、水池沉降测量采取相对标高测量，测量参考基准点及测量点要求稳定可靠。
（2）、单池测量点数（圆形池7个均布，矩形池不少于2个设在角点，间距大于15m增加一个）。
（3）、池体标高测量读数精度应达成1/10mm。
（4）、标高测量采取连续测量，测量周期小于8小时。
（5）、水池充水至设计最高水位后，水池沉降量连续测量，如第一天测量符合标准，应最少再测定一天。如水池继续沉降，则应继续延长测量，至水池沉降停止后，应最少再测定一天。
（6）、水池内排出后，水池沉降量连续测量，应最少再测定一天。如水池上升，则应继续延长测量，至水池上升停止后，应最少再测定一天。
（7）、满水试验时，必需配置专职观察人员对水池连续观察，观察周期小于2小时。
（8）、如出现以下任何一个情况，应停止充水，排空水池内已经有水，而且必需在1小时内排出最终一次进水量，4小时内排空。排水及排水后时应加强池体观察及沉降测量。
a、水池沉降量超出设计值时；
b、水池不均匀沉降量超出设计值时；
c、沉体任何部位出现裂缝时。
（9）、满水试验完成后放水时间及要求和充水时相同，在充水和放水时，应加强观察，做好沉降及回弹统计。
六、水池渗漏处理技术方法
1、可能造成现浇钢筋混凝土水池渗漏水原因
各现浇钢筋混凝土结构水池施工质量即便完全符合相关技术标准，因为施工时气候、商品混凝土供给、施工缝/伸缩缝/变形缝处理、混凝土浇筑、预埋管设置等原因影响，有可能出现水池渗水或漏水情况，一旦发觉上述现象后，应立即具体统计渗水位置，逐一采取方法进行修补。
2、裂缝渗水修补
（1）、非结构裂缝
采取开槽填补法进行修补。首先沿裂缝走向开凿“v”形槽，宽5-10cm、深3-4cm；缝内清洁处理后，用特种瞬凝水泥封缝至“v”形槽填满；
（2）、微小孔洞
采取高压注射法修补：将追水堵漏剂用注射针头射入砼裂缝中。膨胀聚氨酯在高压下能渗透到多种缝隙及砼毛细管中，追踪裂缝、遇水膨胀，将多种砼缝隙、砼毛细管充满，从而达成止渗、堵漏效果，真正做到不渗不漏。
（3）、结构裂缝
采取4mm厚钢板环氧树脂粘贴加固补强法修补：钢板面积按裂缝区域整结构面铺粘，表面磨平，加工钢板涂刷环氧树脂铺粘钢板。用钢丝刷清理缝面→埋入注浆嘴（间距在15～20cm）→缝面采取环氧树脂腻子止封→按厂家要求5:1百分比配浆（配浆结束在30分钟内用完）→采取高压注浆机立即注浆（压力控制在15mpa左右，在压力作用下使浆液充满整个缝面）→注浆结束后采取洗刷剂立即清理注浆机器（不然机器将报废）→去除注浆嘴用环氧砂浆封填平整（48小时以内），钢板面层铺贴地面砖采取环氧砂浆铺贴。
七、安全事项
1、做好安全技术交底，严格实施安全技术操作规程，严禁违章指挥违章操作；
2、施工范围内过路口，和沟、槽等危险部位，必需设置护栏，加盖等防护方法，并设置警示标志；
3、各机电设备应由专员看管，电气必需一机一闸，严格接地、接零和安漏电保护器，水泵和部件检修时必需切断电源，严禁带电作业；
4、上下水池要用梯子，梯子要坚固放稳；
5、在对水池内水位进行检测时，上下水池应注意安全并配置救生圈。
八、施工注意事项
1、闭水试验是对各水池施工质量总检验关键步骤之一，必需引发足够重视。渗水量合格是否和施工过程中每一工序全部有一定关系。
2、加强试验前对检验每一个水池、管道连接处全方面检验和整修。
3、试验合格后，所堵管道口要在全线完工前打开，避免留下隐患。
4、试验过程中，如遇较大面积渗水或漏水，应立即将管内水抽出，进行处理，待处理强度达成要求时，再次灌水试验，直至合格为准。
初沉池满水试验技术参数表
序号
类别
初沉池
1
平面尺寸（m）
内径20
2
设计结构标高（绝对标高m）
82.18
3
水面面积（㎡）
1256.64
4
设计水位标高（绝对标高）
第一次注水
79.01
第二次注水
80.35
第三次注水
81.68
5
浸润总面积（㎡）
第一次注水
1355.49
第二次注水
1574.11
第三次注水
1792.10
6
满水试验用水量（m³）
第一次注水
2501.95
第二次注水
4184.99
第三次注水
5868.03
第四次注水
7551.07
初沉池配水井东侧水仓满水试验技术参数表
序号
类别
初沉池配水井
1
平面尺寸（m）
6.6*8.9
2
设计结构标高（绝对标高m）
82.62
3
水面面积（㎡）
46.86
4
设计水位标高（绝对标高）
第一次注水
75.65
第二次注水
77.84
第三次注水
80.03
第四次注水
82.22
5
浸润总面积（㎡）
第一次注水
106.866
第二次注水
166.872
第三次注水
226.878
第四次注水
286.884
6
满水试验用水量（m³）
第一次注水
102.62
第二次注水
205.25
第三次注水
307.87
第四次注水
410.49
7
同类水池数量（座）
4
注：东侧储水仓又分为两个边仓和一个中仓，其中两个边仓设计最高水位81.87m，中仓设计最高水位82.22m，为方便施工，东侧储水仓统一根据最高水位82.22m进行试水。

初沉池配水井西侧水仓满水试验技术参数表
序号
类别
初沉池配水井
1
平面尺寸（m）
2*3.5
2
设计结构标高（绝对标高m）
82.62
3
水面面积（㎡）
15.40
4
设计水位标高（绝对标高）
第一次注水
76.55
第二次注水
78.26
第三次注水
79.97
第四次注水
81.68
5
浸润总面积（㎡）
第一次注水
25.81
第二次注水
44.62
第三次注水
63.43
第四次注水
82.24
6
满水试验用水量（m³）
第一次注水
11.97
第二次注水
23.94
第三次注水
35.91
第四次注水
47.88
7
同类水池数量（座）
4

附表：盛水构筑物满水试验统计表
工程名称
郑州新区污水处理厂工程第一标段
水池名称

施工单位
河南省第一建筑工程集团有限责任企业
水池结构
现浇钢筋砼
许可渗水量
（L/㎡·d）
＜2L/ m²·d
水池平面尺寸
(m×m)

水面面积A1(m2)

水 深(m)

湿润面积A2(m2)

测读统计
初读数
末读数
两次读数差
测读时间
（年、月、日、
时、分）

水池水位E(mm)

蒸发水箱水位e(mm)

大气温度(℃)

水 温(℃)

实际渗水量
m³/d
L/ m²·d
占许可量百分率%

参与单位人员
施工单位
监理单位
建设单位
