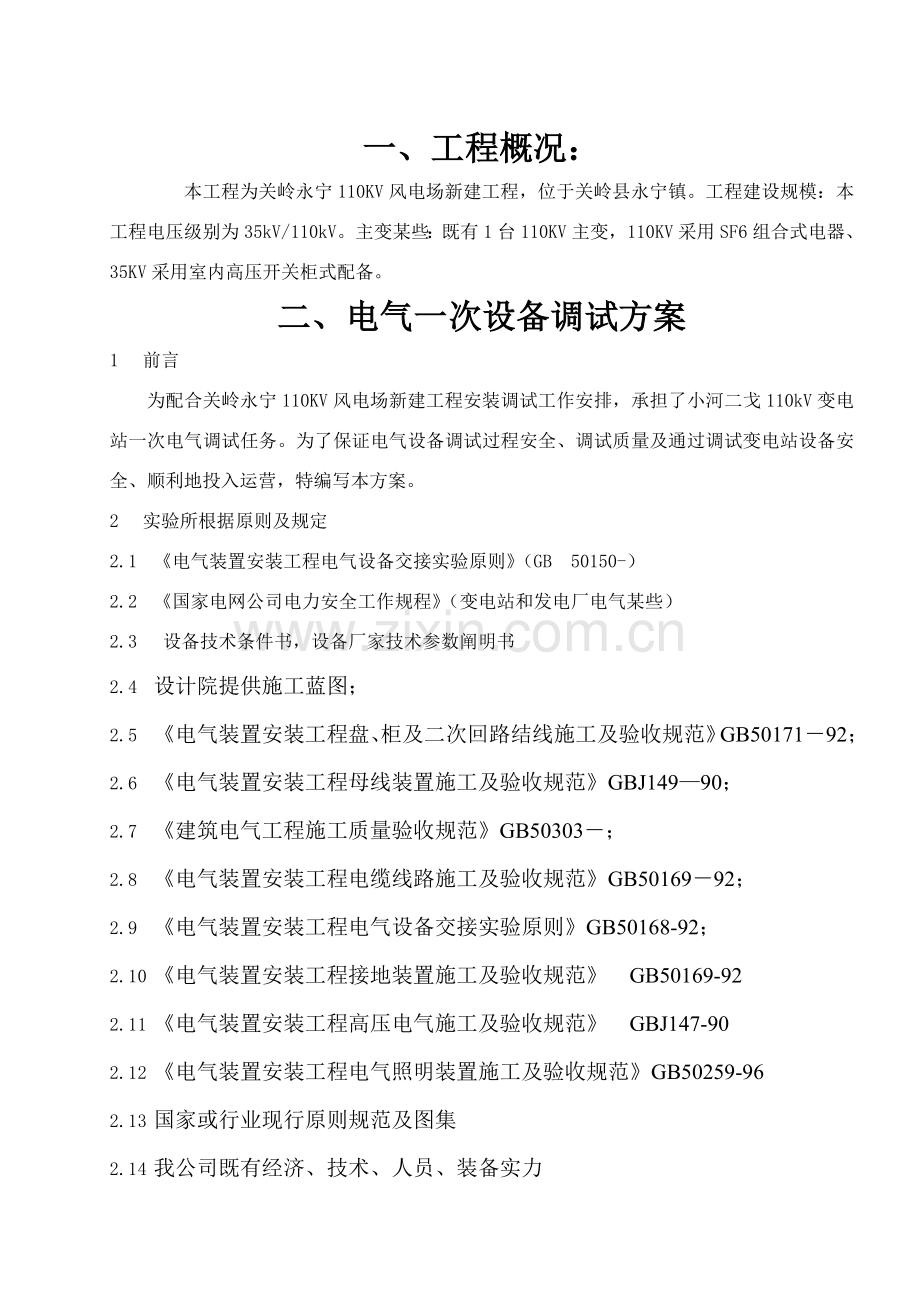

关岭永宁110KV风电场新建工程调试施工方案批准： 审核： 编制： 10月15日一、工程概况： 本工程为关岭永宁110KV风电场新建工程，位于关岭县永宁镇。工程建设规模：本工程电压级别为35kV/110kV。主变某些：既有1台110KV主变，110KV采用SF6组合式电器、35KV采用室内高压开关柜式配备。二、电气一次设备调试方案1 前言为配合关岭永宁110KV风电场新建工程安装调试工作安排，承担了小河二戈110kV变电站一次电气调试任务。为了保证电气设备调试过程安全、调试质量及通过调试变电站设备安全、顺利地投入运营，特编写本方案。2 实验所根据原则及规定2.1 电气装置安装工程电气设备交接实验原则（GB 50150-）2.2 国家电网公司电力安全工作规程（变电站和发电厂电气某些）2.3 设备技术条件书，设备厂家技术参数阐明书2.4 设计院提供施工蓝图；2.5 电气装置安装工程盘、柜及二次回路结线施工及验收规范GB5017192；2.6 电气装置安装工程母线装置施工及验收规范GBJ14990；2.7 建筑电气工程施工质量验收规范GB50303；2.8 电气装置安装工程电缆线路施工及验收规范GB5016992；2.9 电气装置安装工程电气设备交接实验原则GB50168-92；2.10 电气装置安装工程接地装置施工及验收规范GB50169-922.11 电气装置安装工程高压电气施工及验收规范GBJ147-902.12 电气装置安装工程电气照明装置施工及验收规范GB50259-962.13 国家或行业现行原则规范及图集2.14 我公司既有经济、技术、人员、装备实力2.15 国家建筑安装工程现行施工及验收规范、规程、原则2.16 国家建筑安装工程现行工程质量验收、检查评估原则2.17 国家现行强制性原则文献2.18 国务院令第279号建设工程质量管理条例2.19 国务院令第393号建设工程安全生产管理条例3 调试应具备条件3.1 一次设备安装完毕，并进行了调节，操作可靠；3.2 安装机具大某些撤离现场，保证调试顺利进行；3.3 所有一次设备与母线脱离；3.4 土建施工撤离现场；4 电气设备调试范畴4.1 电气一次某些：1） 电力变压器2） 断路器3） 电流、电压互感器4） 隔离开关5） 并联电容器6） 避雷器7） 高压开关柜8） 站用变压器9） 电力电缆5 调试项目：一、变压器序号实验项目判断原则实验办法使用仪器1测量绕组连同套管直流电阻1）各相测得值互相差值应不大于平均值2%2）与出厂值比较变化不应不不大于2%在绕组两端测量变压器直流电阻测试仪2检查所有分接头电压比电压比容许误差在额定分接头位置时为0.5%用变比测试仪对变压器高压侧、中压侧、低压侧进行测量变比测试仪3检查三相接线组别与设计规定及铭牌上标记和外壳上符号相符变比测试仪4测量铁芯各紧固件及铁芯绝缘电阻1）绝缘电阻不低于出厂值70%2）同步用2500V摇表测量，持续1min应无闪络及击穿现象绝缘摇表测量对地绝缘电阻绝缘摇表5非纯瓷套管实验1） 绝缘电阻值不低于出厂值70%2） 电容值与铭牌值或出厂值相比，其值应在5%3） tan值不应不不大于产品出厂实验值130%绝缘摇表测量绝缘电阻、介损仪测量电容值和tan绝缘摇表、介损测试仪6绕组连同套管绝缘电阻、吸取比和极化指数1） 绝缘电阻值不低于出厂值70%2） 吸取比不低于1.3，当R60s不不大于3000M时吸取比可不作参照3） 常温下极化指数不低于1.3，当R60s不不大于10000M时极化指数可不作参照测量R60s和R15s绝缘电阻比及R600 s与R60s绝缘摇表7绕组连同套管介损tan换算到同一温度下tan值不应不不大于产品出厂实验值130%用介损仪测量电容型套管tan介损测试仪8测量绕组连同套管直流泄漏电流泄漏电流不应不不大于33（10）、50（20）、74（30）、111（40）、167（50）、250（60）在绕组上加直流实验电压40kV看泄漏电流直流高压发生器9额定电压下冲击合闸实验在额定电压下合闸5次，每次间隔5min，无异常现象10分接开关测试测量其过渡电阻、过渡时间及过渡波形应符合有关规定11相位检查相位必要和电网一致12绝缘油实验符合国家有关规程规定二、断路器1绝缘电阻测量参照制造厂规定测量整体绝缘电阻值绝缘摇表2测量导电回路电阻不不不大于出厂家规定值120%开关分合实验后，开关在合闸位置后测量100A回路电阻测试仪3交流耐压实验按规程规定值进行实验在一、二次绕组上进行测量实验变压器及调压器4主触头分、合闸时间及同期性，合闸时触头弹跳时间1） 触头接触时弹跳时间不应不不大于2%2） 测量应在断路器额定操作电压下进行在断路器辅助接点上进行测量开关动作特性测试仪5分、合闸线圈绝缘电阻及直流电阻1）绝缘电阻不应低于10M2）直流电阻值与出厂值相比应无明显差别在断路器辅助接点上进行测量开关动作特性测试仪6断路器操动机构实验1）并联合闸脱扣器应能在其交流额定电压85110范畴或直流额定电压85110范畴内可靠动作；2）并联分闸脱扣器应能在不不大于额定电源电压65时可靠动作，当电源电压低至额定值30或更低时不应脱扣3）或按制造厂规定在断路器辅助接点上进行测量开关动作特性测试仪三、电流互感器：1绕组绝缘电阻测量绝缘电阻不低于1000M或按产品技术条件规定测量一次绕组段间绝缘电阻、各二次绕组间及其对外壳绝缘电阻绝缘摇表2交流耐压实验按出厂值80%进行，二次绕组间及末屏对地为2kV在一、二次绕组上进行测量实验变压器及调压器3绕组直流电阻测量与换算到同一温度下出厂值比较相差一次绕组不不不大于10%，二次绕组不不不大于15%；在一、二次绕组上进行测量电流互感器测试仪4检查接线组别和极性符合设计规定，并应与铭牌和标志相符电流互感器测试仪5误差测量 符合有关规定电流互感器测试仪6伏安特性符合产品技术条件规定电流互感器测试仪7密封性能检查符合产品技术条件规定四、电压互感器1绕组绝缘电阻测量绝缘电阻应符合厂家技术条件规定测量一次绕组对二次绕组及外壳、各二次绕组间及其对外壳绝缘电阻绝缘摇表2交流耐压实验按出厂值80%进行，二次绕组间及末屏对地为2kV在一、二次绕组上进行测量实验变压器及调压器3绕组直流电阻测量与换算到同一温度下出厂值比较一二次绕组相差不不不大于10%在一、二次绕组上进行测量电流互感器测试仪4检查极性符合设计规定,并与铭牌和标志相符电流互感器测试仪5误差测量 符合有关规定 电流互感器测试仪6测量互感器励磁特性对额定电压为100%时,励磁电流不适当不不大于出厂实验报告测量值30% 电流互感器测试仪7密封性能检查符合产品技术条件规定五、避雷器1避雷器及基座绝缘电阻测量1）绝缘电阻不不大于2500M；2）基座绝缘不不大于5 M测量避雷器对地绝缘及基座对地绝缘电阻绝缘摇表2直流1mA及0.75U1mA下泄漏电流测量1）不低于GB11032规定值；2）U1mA实测值与初始值或制造厂规定值比较，变化不应不不大于5；3）0.75U1mA下泄漏电流不应不不大于50A一方面测量1mA下U1mA，再测量0.75U1mA下泄漏电流。直流高压发生器3检查放电记数器动作状况及监视电流表批示1）测试35次，均应正常动作； 2）电流表批示正常给计数器一种电压，观测计数器动作状况和电流表批示状况放电计数器测试仪六、隔离开关1绝缘电阻测量应符合产品技术条件规定测量有机材料传动杆绝缘电阻绝缘摇表2操动机构实验1）动力式操动机构分、合闸操作，隔离刀闸可靠分闸和合闸；2）电气闭锁装置应精确可靠3交流耐压按出厂值80%进行七、电力电缆1绝缘电阻测量1） 耐压实验先后，绝缘电阻测量应无明显变化；2） 绝缘电阻不应低于0.5 M/Km；绝缘摇表2直流耐压实验及泄漏电流测量1） 电缆泄漏电流应不大于20A；2） 电缆电流浮现下列状况也许存在缺陷，并予以解决：a、 泄漏电流不稳定；b、 泄漏电流随实验电压升高急剧上升；c、 泄漏电流随实验时间延长有上升现象。实验电压可分为46阶段均匀上升，每阶段停留1min并读取泄漏电流值，当上升至规定值后维持15min，其间读取1min和15min泄漏电流直流高压发生器3检查电缆线路两端相位 应符合产品技术条件规定6、实验注意事项6.1 高压调试中必要要有安全监护人；6.2 依照关于规程、规定及作业指引书进行实验，不漏项，不错判；6.3 关于实验设备必要经检查合格，并在有效期内；6.4 调试中发现问题，应及时书面告知监理或运营单位并配合进行解决。7、安全办法7.1 调试工作中严格遵守变电站各项安全生产规定；7.2 实验中所用安全工器具应检查合格，满足规程规定；7.3 高压实验时不能少于2人，实验时有一人监护；7.4 实验现场应设立围绳或围栏，悬挂“止步，高压危险”标示牌面向外，并在工作地点悬挂“在此工作”标示牌；7.5 工作人员进入实验场地必要对的戴好安全帽；7.6 实验中有登高作业时，登高人员必要使用安全带方可进行登高工作，必要有人监护；7.7 进行CT实验时，涉及CT二次回路工作，将实验CT二次与保护回路隔离，经实验人员检查无误方可进行实验；拆开及恢复二次接线必要由同一人员操作，同步有人监护，拆开前做好记录，恢复后认真核对；7.8 在PT实验中需要拆除一次引线时登高人员需系好安全带，在恢复接线时应连接可靠； 7.9 进行避雷器实验时，需要拆除一次引线时登高人员需系好安全带，在恢复接线时应连接可靠； 7.10 现场需使用检修或实验电源时，必要在值班员指定地点进行搭接，并遵循变电站关于规定，使用完毕后，应将其恢复至原样；7.11 实验人员不得擅自移动或翻越值班员所布置遮拦，实验进行中无关人员禁止进入实验现场；7.12 搬运梯子时必要由两人进行，且水平搬运；7.13 工作过程中，如有疑问，必要核算清晰后方可继续工作；7.14 工作过程中如需使用起重或升高机械时，必要有人监护，使用前必要检查机械和辅助工具完好、合格；7.15 工作班成员在未得到实验工作负责人或现场总负责人批准，不得随意动用、搭接实验接线或操作实验设备；实验完毕后,认真清理现场；7.16 实验完毕，依照实验原始数据编制调试报告，并签字盖章。8、实验组织办法8.1 本调试由贵州黔能公司（集团）公司负责组织进行，对实验成果负责；8.2 实验测试工作由贵州天毅公司有限责任公司实验人员负责,实验所需一、二次设备操作由变电站内操作人员负责；8.3 实验工作中设实验总负责人（监护人）一名，安全监护人一名，实验人员34名，由安装单位配合实验工作，实验过程中，配合人员应由现场实验负责人指挥。三、电气二次设备调试方案1、 前言： 为配合关岭永宁110KV风电场工作安排，为了保证调试过程安全，保证明验质量及通过实验电气设备安全、顺利地投入运营，特编写本方案。2、 实验所根据原则及规定：21 继电保护及电网安全自动装置检查条例Q/CSG 1 008-22 继电保护和电网安全自动装置现场工作安全规定23 电力系统继电保护及安全自动装置反事故办法要点24 微机线路保护装置通用技术条件 GB/T 15145-9425 ISO-9002质量体系文献工程实验服务检查和实验控制程序26 电业安全工作规程（发电厂和变电所电气某些） DL4089127 本工程提供资料及厂家阐明书3、 实验应具备条件：31 工作手续按规定办理完毕；32 实验安全办法按规定执行；33 一次设备命名编号图及保护正式整定值已下达；34 交、直流工作电源正常；35 现场安全设施及消防系统正常；36 现场与调度及有关变电站、发电厂通信正常；37 一次设备调试完毕并符合规范规定；38 所有盘柜二次接线对的并紧固。4、继电保护实验范畴：4.1 主变保护；4.2 110kV线路保护；4.3 10kV线路保护；4.4 故障录波、监控系统；4.5 远动装置、测控系统；4.6 低周减载、差动保护；4.7 电度表屏、小电流接地装置；4.8 站用变屏；4.9 PT电压并列及备自投、电网谐波分析。5、调试项目：1. 外部检查：11 外部检查范畴：111 装置屏上主、辅设备及其光电批示信号灯（牌）、连接片，交直流设备连接回路中内外配线，电缆、端子、接地线安装连接外观、标记状况。112 有关实验范畴内一次回路电流互感器、电压互感器、断路器、隔离开关端子箱中相应设备和电缆端子安装连接及外观、标记状况。113 规定管辖范畴内通信连线回路中关于设备及其连接线、接地线安装工艺质量及外观、标记状况。12 外部检查内容：121 装置实际构成状况与否与设计规定相符。122 装置中设备安装工艺质量，以及导线、端子材质与否满足国家关于规定。123 与否与现行规程或反事故办法、网（省）事先提出规定等相符。124 装置外部检查范畴内设备标志应对的、完整、清晰，表计、信号灯及信号继电器、光字牌计量对的。125 连接片、把手、按钮安装应端正、牢固，接触良好。126 装置外部检查范畴内各设备及端子排螺丝应紧固可靠，无严重灰尘、无放电痕迹，端子箱应无严重潮湿、进水现象。127 装置附近应无强热源、强电磁干扰源，有空调设备，环境温度、湿度满足有关规定。128 装置外部检查范畴内端子排上内部、外部连接线，以及沿电缆敷设路线上电缆标号与否对的完整，与图纸资料与否吻合。装置外部检查范畴内设备及回路接地状况与否符合国家规程和反事故办法规定。2绝缘检查：21 在保护屏端子排处将所有电流、电压、直流回路端子连在一起，并将电流、电压回路接地点拆开，用1000V兆欧表测量各回路对地绝缘电阻，其绝缘电阻值不应不大于2兆欧。22 对信号回路用1000V兆欧表测量电缆每芯对地及对其他各芯间绝缘电阻，其绝缘电阻值不应不大于2兆欧。3保护所用逆变电源及逆变回路工作对的性及可靠性校验：31 逆变电源自启动性能：311 直流电源缓慢上升时自启动性能校验，合上装置逆变电源插件上电源开关，实验直流电源由零缓慢上升至80%额定电压值，此时逆变电源插件面板上电源批示灯变亮。312 拉合直流电源时自启动性能校验，直流电源调至80%额定电压断开，合上逆变电源开关，逆变电源应可以正常启动。32 正常工作状态下校验：装置所有插件均插入，加直流额定电压，装置处在正常工作状态，其输出电压均在有效容许范畴内。4保护程序版本号、校验码等程序对的性及完整性检查：检查保护装置软件版本和程序校验码对的性和完整性。5数据采集回路对的性测定：装置模仿量输入幅值特性检查，即零漂测试、电流、电压、相位等采样值。6各逻辑回路工作性能检查：61 检查装置特性应符合实际运营条件并满足实际运营规定，每一检查项目都要有明确目，或为运营所需，或用以判断元件、装置与否处在良好状态和发现也许存在缺陷等。62 在检查时，规定检查动作量为整定值1.05倍（反映过定值条件动作）或0.95倍（反映低定值条件动作）时，各保护元件动作与否可靠动作。检查当动作量为整定值0.95倍（反映过定值条件动作）或1.05倍（反映低定值条件动作）时，各保护元件动作与否可靠不动作。若保护元件带方向，还需检查反方向最大也许短路电流时性能。7时间元件及延时元件工作时限测定：71 检查时钟与否对的。72 断电5分钟以上，走时仍对的。73 延时时间继电器与否正常工作。8开出/开入回路工作性能检查：81 开出量工作性能检查：检查开出量开出状况与否对的，如启动继电器自检、中央信号等等。82 开入量工作性能检查即检查开入量开入状况与否对的。9检查信号回路正常：91 检测与装置关于操作把手、按钮、插头、灯座、位置批示继电器、中央信号装置及这些部件回路中端子排、电缆、熔断器等。92 检查信号灯及限流电阻容量与否与设计相符，以防止与信号回路相连接继电器接点烧坏。93 检查所有信号回路批示与否对的。10整组传动实验 ：101 装置在做完每一套单独整定检查后，需要将同一被保护设备所有保护装置连在一起进行整组检查实验，以检查保护回路对的性及调试质量。102 整组实验时通到保护屏直流电源电压应为额定电压80%，对那些直流电源设有可靠稳压装置保护，经检查以为稳压的确可靠后，进行整组实验时，应按额定电压进行，但向断路器发出跳闸、合闸脉冲直流电源电压仍在80%额定电压下进行。103 实测动作时间与整定期间相差（误差）最大值不得超过整定期间级差10%。104 在整组实验中还必要注意交流回路每相（涉及零相）及各套保护间有互相连接每始终流回路在整组实验中都应能检查到。进行实验前，应事先列出预想成果，以便在实验中核对并即时做出结论。六 逻辑调试项目：1主变保护逻辑检测：序号实验项目判断原则实验办法使用仪器1差动保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪2复压过流保护检查动作量为整定值1.051.1倍（反映过定值条件动作）或0.90.95倍（反映低定值条件动作）时，各保护元件动作与否可靠动作。检查动作量为整定值1.051.1倍（反映低定值条件动作）或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪3过负荷保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪4零序保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪5非电量保护检查逻辑与否对的开入接点3零序保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪4重叠闸检测重叠闸与否可靠加模仿量进行测量继电保护测试仪410kV电容器保护：1速断保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪2过流保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪3欠压保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪4过压保护检查动作量为整定值1.051.1倍（反映过定值条件动作）与否可靠动作或0.90.95倍（反映过定值条件动作）时，各保护元件动作与否可靠不动作。加模仿量进行测量继电保护测试仪7、实验注意事项：7.1 继电保护实验中必要要有安全监护人。7.2 依照关于规程、规定及作业方案进行实验，不漏项，不错判。7.3 关于实验设备必要经检查合格，并在有效期内。7.4 实验中发现问题，应及时告知建设单位并配合建设单位进行解决。8、安全办法：8.1 实验工作中严格遵守关于安全规定。8.2 实验工作中严格遵守建设单位各项安全生产规定。8.3 实验中所用安全工器具应检查合格，满足规程规定。8.4每次实验开始前必要按照规定认真做好安全办法，安全负责人检查安全办法与否到位，确认无误后,经实验负责人批准实验人员方可进行实验工作。8.5 继电保护实验时不能少于2人，实验时有一人监护。8.6 工作人员进入实验场地必要对的戴好安全帽。8.7现场需使用检修或实验电源时，必要在值班员指定地点进行搭接，并遵循配电房关于规定，使用完毕后，应将其恢复。8.8实验人员不得擅自移动或越过值班员所装设遮拦，实验进行中无关人员禁止进入实验现场。8.9 工作过程中，工作负责人不得离开现场，如需离开，必要按规定办理关于手续。8.10工作过程中，如有疑问，必要核算清晰后方可继续工作。8.11在拆、接线上应做好相应记录，以免电流回路二次开路、电压回路二次短路损坏设备。8.12实验完毕后,须认真清理现场后方可离开现场。8.13 实验完毕，依照实验原始数据编制调试报告，并签字盖章。四、危险源辨识序号危险点控制办法1机械伤害断路器传动前，工作负责人与现场监护人员应随时联系，得到容许后，方可进行，防止人身伤害和设备伤害。2人身触电绝缘测量时与检修人员作好配合，防止触电。进入高压场地与带电设备保持规定安全距离。高压场区搬运梯子，应两人进行，并纵向行走，防止触碰带电设备或安全距离不够而感电。在带电电流互感器、电压互感器二次回路上作业，应使用绝缘工具，并站在绝缘垫上。3高空坠落或落物伤人登高实验、接线等工作应按规定系好安全带，防止高空坠落。进入设备场地应戴好安全帽，防止高空坠落重物导致人身伤害。4电压互感器二次短路或接地及反充电拆电压电缆时，应逐个电缆头拆除，并逐个用绝缘物包好，防止电压回路短路或接地。在电压端子排加电压时，应可靠断开电压互感器二次回路，防止二次回路向一次侧反充电。5误接线严格按照图纸施工，认真校线并经工作负责人及以上人员检查，回路传动实验对的。6误整定核对下发定值告知单，严格进行定值校验。7带电插拨插件确认装置电源已经关闭，方可插拨插件。8剩余电荷伤人拆接实验接线前应将设备一次、二次绕组对地放电。9变压器套管末屏开路套管实验后，套管末屏接地由拆除者负责恢复，并由专人进行检查。10工作人员在实验过程中感应电伤人加压时不容许有交叉作业。实验人员应与带电某些保持足够安全距离。实验人员之间应标语联系清晰。加压过程中应有人监护并呼唱。11仪器操作人员感应电伤人实验仪器金属外壳可靠接地。仪器操作人员必要站在绝缘接地良好。12误动作禁止电流二次回路开路和两点接地；禁止电压回路短路和两点接地；禁止直流回路短路和接地。五、文明施工1、项目管理人员及所有施工人员必要持证上岗、特种作业人员必要经劳动部门培训合格后上岗。2、施工现场禁止带小孩进入、无身份证、眼盲人员不得在现场停留。3、所有进场新工人都必要进行三级安全教诲并经安规考试合格后方准上岗，对现场合有人员都要进行普法、守法教诲。4、配合本地派出所、居委会搞好治安工作，做好施工现场禁黄、禁毒、禁赌工作，教诲工人遵纪守法。5、在施工现场设立垃圾箱，禁止施工人员乱丢烟头及废弃物。6、施工现场周转材料堆放要整洁，并设专人管理。7、设立防火设施和灭火器材、控制现场噪声、粉尘、废弃及固体废弃物。8、施工现场必要做到“工完料尽场地清”，不得随意堆放物资和余料。9、调试设备必要整洁堆放，并设立标记牌。六、调试队组织机构调试队长：邓建龙现场安全员：陈世仪技术负责人：宁贵功高压实验班：田辉二次及继保班：宁贵功松电工实验班：张江龙七、调试施工进度筹划见施工进度筹划表（附后）关岭永宁110KV风电场新建工程调试进度筹划表序号调试项目10月份12345678910111213141516171812#变压器调试2110kV一次设备调试310kV一次设备调试4110kV二次设备调试510kV二次设备调试6110kV系统调试710kV系统调试8变电站整套启动实验
