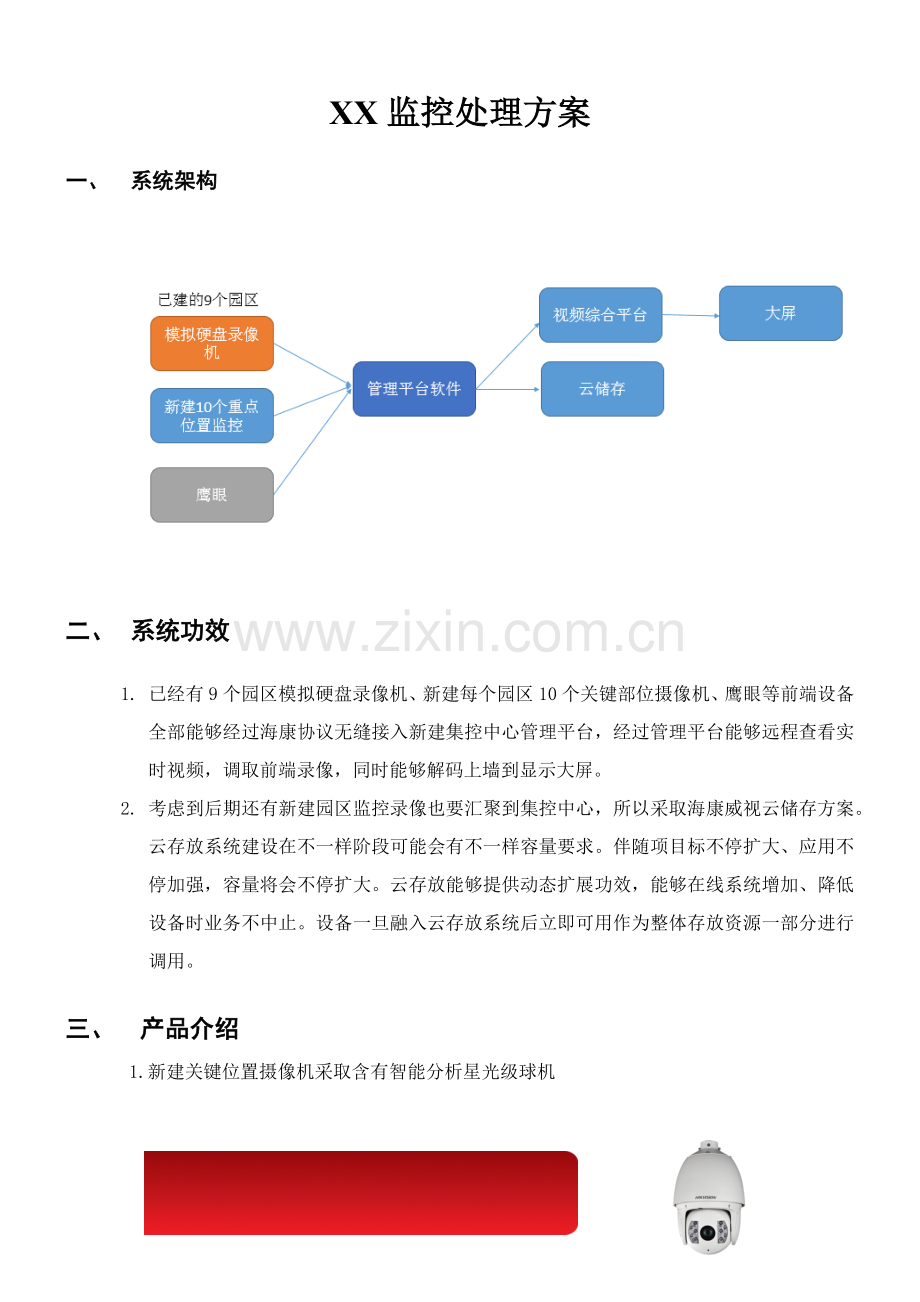

XX监控处理方案
一、 系统架构

二、 系统功效
1. 已经有9个园区模拟硬盘录像机、新建每个园区10个关键部位摄像机、鹰眼等前端设备全部能够经过海康协议无缝接入新建集控中心管理平台，经过管理平台能够远程查看实时视频，调取前端录像，同时能够解码上墙到显示大屏。
2. 考虑到后期还有新建园区监控录像也要汇聚到集控中心，所以采取海康威视云储存方案。云存放系统建设在不一样阶段可能会有不一样容量要求。伴随项目标不停扩大、应用不停加强，容量将会不停扩大。云存放能够提供动态扩展功效，能够在线系统增加、降低设备时业务不中止。设备一旦融入云存放系统后立即可用作为整体存放资源一部分进行调用。

三、 产品介绍
1.新建关键位置摄像机采取含有智能分析星光级球机

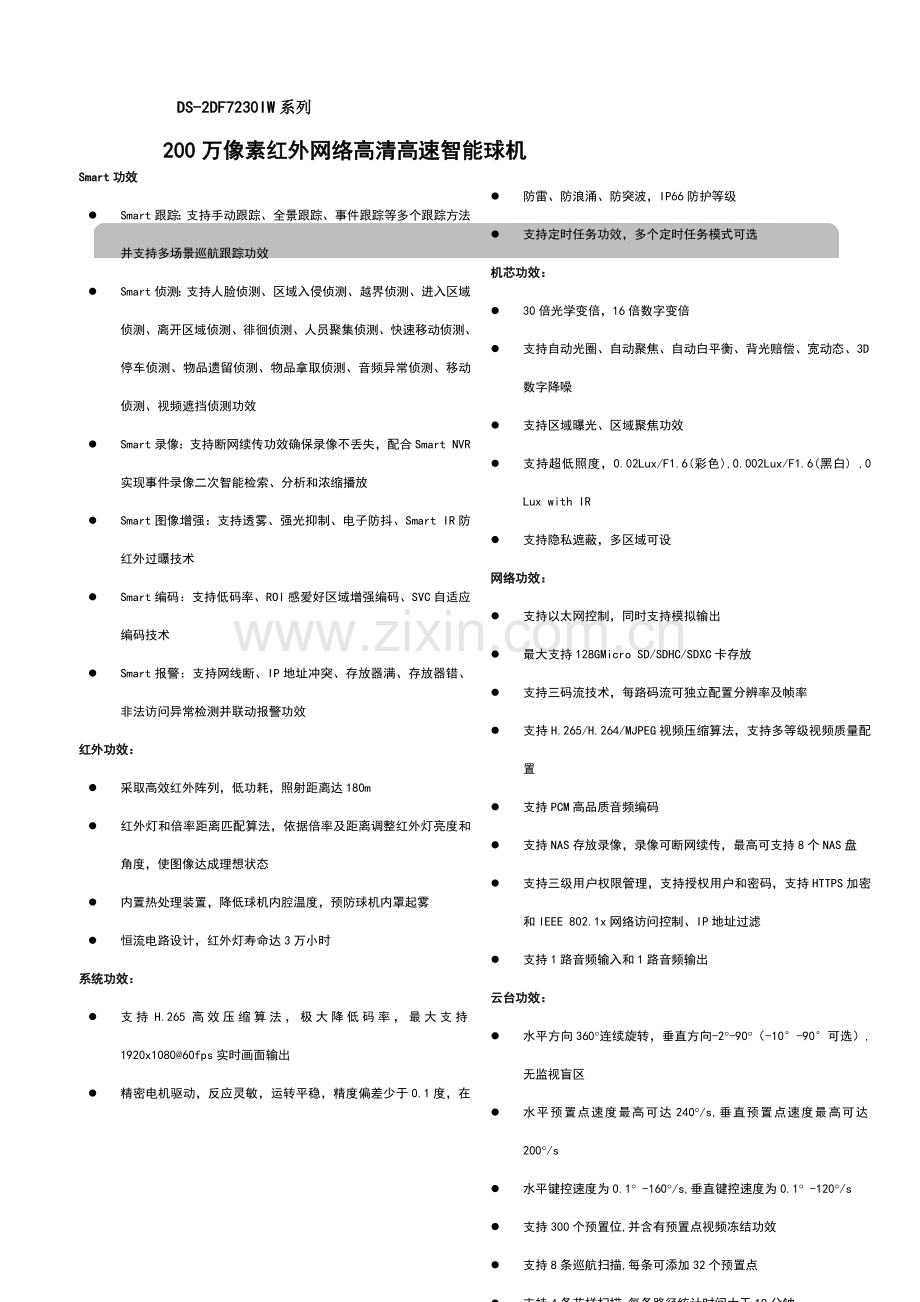

DS-2DF7230IW系列
200万像素红外网络高清高速智能球机

l 防雷、防浪涌、防突波，IP66防护等级
l 支持定时任务功效，多个定时任务模式可选
机芯功效：
l 30倍光学变倍，16倍数字变倍
l 支持自动光圈、自动聚焦、自动白平衡、背光赔偿、宽动态、3D数字降噪
l 支持区域曝光、区域聚焦功效
l 支持超低照度，0.02Lux/F1.6(彩色),0.002Lux/F1.6(黑白) ,0 Lux with IR
l 支持隐私遮蔽，多区域可设
网络功效：
l 支持以太网控制，同时支持模拟输出
l 最大支持128GMicro SD/SDHC/SDXC卡存放
l 支持三码流技术，每路码流可独立配置分辨率及帧率
l 支持H.265/H.264/MJPEG视频压缩算法，支持多等级视频质量配置
l 支持PCM高品质音频编码
l 支持NAS存放录像，录像可断网续传，最高可支持8个NAS盘
l 支持三级用户权限管理，支持授权用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤
l 支持1路音频输入和1路音频输出
云台功效：
l 水平方向360°连续旋转，垂直方向-2°-90°（-10°-90°可选）,无监视盲区
l 水平预置点速度最高可达240°/s,垂直预置点速度最高可达200°/s
l 水平键控速度为0.1° -160°/s,垂直键控速度为0.1° -120°/s
l 支持300个预置位,并含有预置点视频冻结功效
l 支持8条巡航扫描,每条可添加32个预置点
l 支持4条花样扫描,每条路径统计时间大于10分钟
l 支持百分比变倍、守望功效
l 支持报警功效，内置7路报警输入和2路报警输出，支持报警联动功效

Smart功效
l Smart跟踪：支持手动跟踪、全景跟踪、事件跟踪等多个跟踪方法并支持多场景巡航跟踪功效
l Smart侦测：支持人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测功效
l Smart录像：支持断网续传功效确保录像不丢失，配合Smart NVR实现事件录像二次智能检索、分析和浓缩播放
l Smart图像增强：支持透雾、强光抑制、电子防抖、Smart IR防红外过曝技术
l Smart编码：支持低码率、ROI感爱好区域增强编码、SVC自适应编码技术
l Smart报警：支持网线断、IP地址冲突、存放器满、存放器错、非法访问异常检测并联动报警功效
红外功效：
l 采取高效红外阵列，低功耗，照射距离达180m
l 红外灯和倍率距离匹配算法，依据倍率及距离调整红外灯亮度和角度，使图像达成理想状态
l 内置热处理装置，降低球机内腔温度，预防球机内罩起雾
l 恒流电路设计，红外灯寿命达3万小时
系统功效：
l 支持H.265高效压缩算法，极大降低码率，最大支持1920x1080@60fps实时画面输出
l 精密电机驱动，反应灵敏，运转平稳，精度偏差少于0.1度，在任何速度下图像无抖动
l 支标准API开发接口，支持海康SDK、ONVIF、CGI、PSIA、GB/T28181和E家协议接入
l 支持RS-485控制下对HIKVISION、Pelco-P/D协议自动识别
l 支持三维智能定位功效，配合DVR/用户端软件/IE可实现点击跟踪和放大
l 支持系统双备份功效，确保数据断电不丢失
l 支持断电状态记忆功效，上电后自动回到断电前云台和镜头状态

技术参数

型号 参数
DS-2DF7230IW系列（详见订货型号）
200万像素红外网络高清高速智能球机
机芯
图像传感器
1/2.8" Progressive Scan CMOS
有效像素
约240万像素
最低照度
彩色：0.02Lux @ (F1.6，AGC ON)
黑白：0.002Lux @(F1.6，AGC ON)
0 Lux with IR
白平衡
自动 / 手动 / 自动跟踪白平衡 /室外/室内/日光灯白平衡/钠灯白平衡
增益控制
自动/手动
信噪比
≥55dB
3D降噪
支持
背光赔偿
支持
宽动态
支持
区域曝光
支持
区域聚焦
支持
电子快门
50Hz: 1/1-1/30,000s
60Hz: 1/1-1/30,000s
日夜模式
自动ICR彩转黑
数字变倍
16倍
隐私遮蔽
最多8块区域；支持多个颜色可选
聚焦模式
自动 / 半自动 / 手动
镜头
焦距
4.3-129mm, 30倍光学
变倍速度
大约3秒(光学, 广角-望远)
水平视角
65.5-2.11度(广角-望远)
近摄距
10-1500mm(广角-望远)
光圈数
F1.6-F5.0
Smart功效
Smart跟踪
手动跟踪、全景跟踪、事件跟踪；支持多场景巡航跟踪
Smart侦测
人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测
Smart录像
断网续传、智能后检索
Smart图像增强
透雾、强光抑制、电子防抖、Smart IR
Smart编码
低码率、ROI、SVC
Smart报警
网线断、IP地址冲突、存放器满、存放器错、非法访问
功效
水平范围
360°连续旋转
水平速度
水平键控速度：0.1°-160°/s,速度可设
水平预置点速度：240°/s
垂直范围
-2°-90° (-10°-90°可选，自动翻转)
垂直速度
垂直键控速度：0.1°-120°/s,速度可设
垂直预置点速度：200°/s
百分比变倍
支持
预置点个数
300个
巡航扫描
8条，每条可添加32个预置点
花样扫描
4条，每条路径统计时间大于10分钟
断电记忆
支持
守望功效
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
方位角信息显示
开 / 关
预置点视频冻结
支持
定时任务
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出
红外功效
红外照射距离
180米
红外控制
红外灯亮度、角度依据场景智能调整
网络
最大图像尺寸
1920×1080
主码流分辨率及帧率
50Hz:25fps(1920×1080,1280×960,1280×720); 50fps(1920×1080,1280×960,1280×720)
60Hz:30fps(1920×1080,1280×960,1280×720); 60fps(1920×1080,1280×960,1280×720)
子码流分辨率及帧率
50Hz:25fps(704×576，640×480，352×288)
60Hz:30fps(704×480，640×480，352×240)
第三码流分辨率及帧率
50Hz: 1920×1080，1280×960，1280×720，704×576，640×480，352×288
60Hz: 1920×1080，1280×960，1280×720，704×480，640×480，352×240
视频压缩
H.265/H.264/MJPEG
音频压缩
G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM
网络协议
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
同时预览视频数
最多20路
用户权限
最多32个用户，分3级:管理员、操作员和一般用户
安全模式
授权用户名和密码，和MAC地址绑定；HTTPS加密；IEEE 802.1x网络访问控制、IP地址过滤
系统集成
报警输入
7路开关量输入(0-5vDC)
报警输出
2路，支持报警联动
报警联动
预置点/巡航扫描/花样扫描/SD卡录像/触发开关量输出/用户端电子地图/智能抓图/上传FTP/邮件联动
音频输入
音频输入(LINE输入、MIC输入)，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%
音频输出
线性电平，阻抗:600Ω
网络接口
内置RJ45网口，支持10M/100M网络数据
SD卡接口
内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持128G），可支持手动录像/报警录像
模拟视频输出
1.0V[p-p] / 75Ω，PAL或NTSC，BNC头
RS485控制接口
采取半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议
应用编程接口
支持软件集成开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议、支持E家协议
用户端
支持iVMS-4200用户端
浏览器
支持IE7+,Chrome18+,Firefox5.0+,Safari5.02+浏览器

2. 汉口北商贸市场大楼上方用鹰眼做全景监控

DS-2DP1636Z-D
星光级360°全景一体式网络高清智能球机

DS-2DP1636Z-D星光级全景网络高清智能球机，采取一体化设计，单产品即可同时提供全景和特写画面，兼顾全景和细节。其中全景画面由8个传感器拼接而成，可实现360度全景监控；一体化机芯和高速云台设计，在全景监控同时为用户提供快速细节定位功效。另外全景球机还集成了优异视频分析算法和多目标跟踪算法程序，可实现自动或手动对全景区域内多个目标进行区域入侵、越界、进入区域、离开区域行为检测，并可输出报警信号和联动云台跟踪，从而满足高等级要求安保需求。
系统参数
l 支持区域入侵、越界、进入区域、离开区域事件侦测功效
l 支持检测直径300米范围内运动目标，可同时检测60个目标
l 支持点击联动功效，经过在用户端点击或框选全景摄像机画面任意位置，细节跟踪摄像机可自动经过云台调整和变焦，将该区域置于画面中心。
l 支持目标自动跟踪功效，经过设置智能事件规则，对设定区域内触发事件运动目标在设定跟踪时间内进行连续稳定跟踪。并可在跟踪过程中手动切换跟踪目标
l 支持手动选择跟踪目标，在设定跟踪时间内进行连续稳定跟踪
l 支持多目标自动切换跟踪，目标切换时间小于1秒。
l 支持标准API开发接口，支持海康SDK、ONVIF、CGI、PSIA和GB/T28181协议接入
l 内置7路报警输入、2路报警输出、1路音频输入、一路音频输出
光口（FC）+电口(RJ-45)网络接口设计

技术参数
型号
DS-2DP1636Z-D
系统功效
点击联动
支持
跟踪模式
手动/自动/混和
同时检测目标
60个
多目标跟踪
支持
目标切换时间
＜1秒
标定
自动/手动
智能事件侦测
区域入侵、越界、进入区域、离开区域
目标过滤
事件侦测支持人、车分类过滤
跟踪时间设置
支持
目标灵敏度设置
支持
全景摄像机
传感器类型
1/1.8” Progressive Scan CMOS
最低照度
彩色:0.005 Lux @(F2.2,AGC ON)；黑白:0.0005Lux @(F2.2,AGC ON)
镜头
F5.0mm/F2.2
视场角
水平360°，垂直80°
3D降噪
支持
强光抑制
支持
视频压缩
H.264/MJPEG，H.264编码支持Baseline/Main/High Profile
最大图像尺寸
2 × 4096 × 1800
分辨率及帧率
主码流：50Hz:25fps 2×(4096×1800,3840×1680,2720×1192), 60Hz: 30fps 2×(4096×1800,3840×1680,2720×1192);
子码流：50Hz:25fps 2×(704×320), 60Hz: 2×30fps(704×320);
第三码流：50Hz:25fps 2×(1280×560), 60Hz: 30fps 2× (1280×560)
细节跟踪摄像机
图像传感器
1/1.8” Progressive Scan CMOS
最低照度
彩色：0.002Lux @ (F1.5，AGC ON)；黑白：0.0002Lux @ (F1.5，AGC ON)
信噪比
≥55dB
3D降噪
支持
Smart图像增强
光学宽动态、光学透雾、强光抑制、电子防抖
Smart侦测
人脸侦测、区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测、徘徊侦测、人员聚集侦测、快速移动侦测、停车侦测、物品遗留侦测、物品拿取侦测、音频异常侦测、移动侦测、视频遮挡侦测
Smart跟踪
手动跟踪、全景跟踪、事件跟踪；支持多场景巡航跟踪
焦距
5.6-208mm，37倍光学变倍
变倍速度
大约6.6秒(光学，广角-望远)
水平视角
62.5-1.9度(广角-望远)
近摄距
10-1500mm(广角-望远)
光圈数
F1.5-F4.5
水平速度
水平键控速度：0.1°-300°/s,速度可设； 水平预置点速度：540°/s
垂直速度
垂直键控速度：0.1°-240°/s,速度可设； 垂直预置点速度：400°/s
预置点个数
300个
巡航扫描
8条，每条可添加32个预置点
花样扫描
4条，每条路径统计时间大于10分钟
守望功效
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描
定时任务
预置点/花样扫描/巡航扫描/自动扫描/垂直扫描/随机扫描/帧扫描/全景扫描/球机重启/球机校验/辅助输出
断电记忆
支持
3D定位
支持
最大图像尺寸
1920 × 1080
视频压缩
H.264/MJPEG/MPEG4
分辨率及帧率
主码流：50Hz:25fps (1920×1080,1280×960,1280×720), 60Hz: 30fps(1920×1080,1280×960,1280×720);
子码流：50Hz:25fps(704×576,352×288,176×144), 60Hz:30fps(704×480,352×240,176×120);
第三码流：50Hz:25fps (1920×1080,1280×960,1280×720,704×576,352×288,176×144),
60Hz: 30fps(1920×1080,1280×960,1280×720,704×480,352×240,176×120)
网络
音频压缩
G.711alaw/G.711ulaw/G.722/G.726/MP2L2/AAC/PCM
网络协议
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour
应用编程接口
支持软件集成开放式API，支持标准协议(ONVIF、PSIA、CGI)、支持海康SDK和第三方管理平台接入、支持GB/T28181协议
接口
以太网电口
内置RJ45网口，支持10M/100M/1000M网络数据
光口
内置光模块，支持10M/100M/1000M网络数据，采取FC接口、波长TX1310/RX1550nm、单纤单模、20km传输距离光纤模块
RS485控制接口
采取半双工模式，支持自适应HIKVISION，PELCO-P和PELCO-D(可添加)协议
报警输入/输出
7路报警输入；2路报警输出；支持报警联动预置点/巡航扫描/SD卡录像/触发开关量输出/上传中心/上传FTP/邮件联动
音频输入/输出
1路音频输入，音频峰值:2-2.4V[p-p]，输入阻抗:1KΩ±10%；1路音频输出，线性电平，阻抗:600Ω
SD卡接口
内置Micro SD卡插槽，支持Micro SD/SDHC/SDXC卡（最大支持128G）
通常规范
电源
DC36V ,120W max（其中加热44W）
工作温度和湿度
-40℃-70℃；湿度小于90%
防护等级
IP66，TVS 6000V 防雷、防浪涌、防突波，符合GB/T17626.5 四级标准
安装方法
壁装，吊装，横杠装
尺寸
Φ390×361.3mm
重量
14kg

3.集控中心云储存系统
CVR网络存放DS-A72 系列
高性能网络存放设备
产品介绍
DS-A72系列海康威视针对高性能、高可靠性需求而推出高密度企业级千兆网络存放系统。提供4-8Gbps传输带宽和海量存放空间，且支持扩展。采取强大双64位多核处理器、稳定体系架构、RAID 6技术，既满足高性能要求又根本保护用户数据安全。
功效特征
l 高性能易扩展硬件平台
高性能平台
2个64位多核处理器，8-128GB高速缓存；SAS2.0及PCI-E2.0高速传输通道。
高密机箱设计
4U机箱支持24/36块硬盘，8U机箱支持48/72块硬盘。
易扩展接口
配置4-8个千兆网口，支持SAS级联扩展，可增配万兆以太网口，满足多个应用需求。

l 磁盘检测修复及RAID优化技术
磁盘检测及修复
提供磁盘使用前预检技术，做到未使用先预防；
提供磁盘使用中巡检技术，做到立即报警；
提供磁盘故障后修复技术和复活技术，提升磁盘使用效率。
RAID优化技术
支持RAID 0、1、3、5、6、10、50、VRAID多个RAID模式，和全局热备和局部热备，多重数据安全保护；
支持监控级硬盘组建RAID；
支持RAID即建即用，支持逻辑卷动态在线扩展。

l 高级数据保护
系统信息实时备份
系统关键信息在系统卡和硬盘中进行同时实时备份，预防部分硬件故障造成应用不可恢复。
数据防篡改
提供基于RAID写一次读数次数据防篡改技术，数据一旦写入WORM空间，将不能被删除或更改，确保数据真实性。
数据同时
提供设备间数据同时功效，无须服务器参与。
卷克隆
当RAID不可用时，只要硬盘物理上可读，即可经过卷克隆技术，
恢复数据。
l 绿色节能
CPU智能调频
CPU依据负载动态调整工作频率，降低系统功耗。

风扇精智能调速
提供智能精细化调速策略，有效提升散热效率、降低噪声。
硬盘智能休眠
可依据业务负载情况，使部分或全部无读写硬盘进入休眠模
式，降低能源浪费，延长硬盘寿命。

l 人性化运维界面
提供一键配置功效，用户可快速完成系统配置；
提供友好图形化界面，用户可立即获知设备运行状态信息（关键部件、存放资源、环控信息等）；
提供丰富告警管理方法，支持指示灯、手机短信和邮件等告警方法，提升设备维护效率；
支持SADP协议，可自动搜索局域网内在线存放；
支持经过SNMP和主流网管系统对接，支持多设备集中管理。

l 安防专用直写技术（CVR）
高性能流数据管理结构
实现基于裸空间预分配策略，规避文件系统损坏引发文件不可读或丢失问题，避免因文件碎片累积造成覆盖写入性能衰减，确保性能稳定。
混合流直存
支持视频流、图片流、SMART流混合直存
简单开放架构
支持从IPC/DVS/DVR/NVR直接取流录像，亦支持从流媒体服务器取流录像，集成流媒体转发服务；
可省去存放服务器、流媒体转发服务器；
支持前端以RTSP、GB/T28181、ONVIF、PSIA等协议接入。
丰富视频应用服务
支持报警录像、定时录像、手动录像等多个录像方法；
支持抽帧存放，可降低存放容量；
支持CVR集群技术，提供设备级保护，确保系统业务连续性；
支持智能补录（ANR）、录像丢失检测报警，可确保网络异常时录像数据完整性；CVR应用自我监测及异常修复，可确保配置信息异常时数据不丢失、业务不中止；
支持存放设备内部数据备份和设备间异地数据备份，深入提升数据安全可靠性；
支持关键视频数据加锁保护功效，预防循环覆盖。
VRAID（VideoRAID）数据保护
RAID组坏多盘时，录像业务“读、写”均不中止。

技术参数

型号
DS-A72024R
DS-A72036R
DS-A72048R
DS-A72072R
性能
录像模式：视频（2Mbps）+图片
1024路（录像+回放）
流媒体模式：视频（2Mbps）
512路接入+512路录像+512路转发
控制器
处理器
2个64位多核处理器
高速缓存
8GB（可扩展至128G）
8GB（可扩展至128G）
存放
磁盘数量
24
36
48
72
磁盘接口
SATA/1T,2T,3T,4T,6T（SSD可选）
热插拔磁盘
支持
RAID等级
RAID0、1、3、5、6、10、50、VRAID、JBOD、Hot-Spare
存放管理
磁盘管理
磁盘检测预警及修复；支持硬盘缓开启功效，避免上电时对机柜供电大电流冲击；
逻辑卷管理
NAS卷、iSCSI卷、录像卷管理
数据保护
WORM防篡改、系统信息实时备份、卷克隆
录像管理
录像方法
定时录像、手动录像、主子码流录像、报警录像等多个录像方法
录像备份
本机备份、异地备份
录像保护
支持关键视频加锁保护、CVR集群业务保护、断网智能补录、录像丢失检测报警、
查询方法
按时间、事件类型查询
下载方法
快速下载、批量下载、分段下载、合并下载
设备维管
管理方法
基于WebGUI，串口CLI，支持多设备统一管理
报警方法
声、光，email、短信、页面
日志下载
U盘自动下载、登陆网页当地保留
网络管理
网络协议
RTSP、ONVIF、PSIA、GB/T28181、iSCSI、NFS、CIFS 、FTP、 HTTP 、AFP
外部接口
数据接口
4个千兆以太网口，可扩展4*GE或2*10GE
4个千兆以太网口
管理接口
1个百兆以太网口
SAS扩展口
支持
不支持
COM接口
1个，用于超级终端、外接手机报警、UPS
USB接口
4个
VGA接口
1个
其它
电源
冗余电源（1+1）
冗余电源（2+1）
功耗（含盘）
工作功耗：≤410W；
额定功耗：≤875W
工作功耗：≤520W；
额定功耗：≤875W
工作功耗：≤620W
额定功耗：≤1360W
工作功耗：≤850W
额定功耗：≤1360W
环境温度
工作：5℃～35℃储藏：-20℃～70℃
环境湿度
工作：20%～80%RH（无结冰、无凝露）储藏：5%～90%RH（无结冰、无凝露）
机箱
19英寸4U标准机箱
19英寸4U标准机箱
19英寸8U标准机箱
19英寸8U标准机箱
尺寸
445mm（宽）×175mm（高）×746mm（深）
445mm（宽）×345mm（高）×860mm（深）
重量（不含硬盘）
≤40Kg
≤41Kg
≤50Kg
≤52Kg

4.视频综合平台

DS-B20系列

产品介绍
视频综合平台B20系列是参考ATCA(Advanced Telecommunications Computing Architecture 高级电信计算架构)标准设计，支持模拟及数字视频矩阵切换、视音频编解码、集中存放管理、网络实时预览等功效，是一款集图像处理、网络功效、日志管理、设备维护于一体电信级综合处理平台。使用综合平台不仅能够使整个监控系统愈加简练，也让安装调试，维护变得轻易，而且含有良好兼容性和扩展性，可广泛应用于多种视频监控系统项目。

功效特征
硬件结构
l 18U、14U、11U、8U、7U标准机箱，满足多种规模监控需求
l 标准机架式设计，运行级ATCA机箱系统
l 插拔式模块化设计，可依据需求灵活扩展
l 业务模块支持热插拔、双电源冗余、双主控热备、智能风扇自动调温，确保系统稳定可靠
l 双高速无阻塞背板设计，满足大容量视频数据高速交换需求
矩阵切换控制
l 支持网络、数字视频信号接入和切换输出
l 支持原始视频数据无压缩直接交换输出
l 模块化输入、输出板设计，可依据需求组合为多种规格数字视频交换矩阵
l 支持光纤级联
l 支持环网,提升系统网络稳定性
视频编码输入
l 采取H.264视频压缩标准
l 支持HD-SDI、3G-SDI、光纤、BNC、VGA、DVI、HDMI、YPbPr、TVI、模拟高线视频信号接入编码
l 支持复合流和视频流编码，复合流编码时音频和视频同时
l 支持双码流技术
l 最大支持224路高清视频编码能力或448路标清视频编码能力
l 支持定时录像、移动侦测录像
l 单口支持4K超高清信号接入，最大支持12*4K超高清信号接入
l 支持当地存放
视频解码输出
l 支持DVI、HDMI、3G-SDI、VGA、BNC输出显示
l 支持1/4/6/8/9/16画面分割显示(BNC只支持1/4画面分割)
l 支持600W高清视频解码
l 896路200W高清视频解码能力（满配）
l 支持4K输出显示
l 支持视音频同时解码
l 支持H.264、MPEG4、MPEG2等主流编码格式
l 支持PS、TS、ES、RTP、HIK等主流封装格式
l 支持ONVIF协议接入设备解码
l 支持解码输出倍帧
l 支持2至4个相机拼接上墙
l 支持第三方摄像机解码上墙
l H.265解码板支持解码H.265编码格式
大屏拼接
l 支持112个显示器任意大屏拼接
l 单屏支持16个窗口
l 支持虚拟LED
l 支持电子放大和logo叠加
l 支持开窗和漫游功效，最多支持256个窗口
l 窗口支持1/4/6/8/9/16画面分割
l 支持8个预设场景，用户能够自定义每个场景电视墙布局
l 支持场景预案
l 最大支持7680*4320分辨率高清底图显示
运维管理
l 支持双主控热备
l 支持WEB方法访问和操作
l 支持iPad方法访问和操作
l 支持网络键盘添加、配置和操作
l 支持GB协议接入平台实现管理和操作。
l 内置千兆交换机，含有6个千兆网口，支持光电自适应，支持链路聚合，支持NAT功效
l 支持远程控制网络、数字视频切换上墙
l 支持远程获取和配置参数，支持远程导出和导入参数
l 支持远程获取系统运行状态、系统日志
l 支持远程重启、恢复默认设置、升级等日常维护

5.大屏显示单元

DS-D2046NH-C
LCD液晶显示单元

产品介绍
DS-D2046NH-C液晶显示单元，采取SAMSUNG进口原装超窄边面板,屏幕之间拼缝仅仅为3.5mm。超高亮度，800cd/m²，直下式LED背光源，显示单元亮度愈加均匀，无边界暗影现象。工业级设计，使用寿命远高于一般家用液晶显示单元，可长达60000小时。屏幕内置拼接控制器，可将同源信号实现屏幕自拼接。选择LCD液晶显示单元含有丰富接口，可接收DVI，VGA, HDMI, YPbPr等多种信号。支持多个控制方法。
订货型号
DS-D2046NH-C
功效特征
l 直下式LED背光源，显示单元亮度愈加均匀，无边界暗影现象；
l 物理分辨率高达1920*1080；
l 极高显示分辨率，画面细腻，色彩丰富；
l 高清楚度、高亮度、高色域；
l 视角可达178°，趋近于水平；
l 显示面积大、体积小、重量轻；
l 更长显示寿命；
l 多个选择拼接方法，能适应多种使用场所；
l 超薄窄边设计；
l 稳定运行寿命超长，维护成本低，可二十四小时连续工作；
l 挂架、支架、机柜等多个安装方法供用户选择；
l 金属外壳，防辐射、防磁场、防强电场干扰；
l 工作湿度：10%~90%，在恶劣环境下仍能正常使用。

物理接口
DS-D2046NH-C标配接口图

端口说明
定义
备注
POWER LED
电源指示灯，红色待机，绿色工作，橙色风扇异常
HDMI
HDMI输入
DVI-IN
此接口为 DVI-I 输入接口，只有数字信号
DVI-OUT
此接口为 DVI-I 输出接口，只有数字信号，可选择将HDMI或DVI输入信号环接输出
VGA-IN
VGA模拟信号输入
VGA-OUT
VGA模拟信号环通输出
Y,Pb,Pr
YPbPr信号输入,BNC接口
VIDEO-IN
AV信号输入，BNC 接口
VIDEO-OUT
AV信号环通输出，BNC 接口
USB
USB口，用于软件升级
RS232 IN
串口输入
RS232 OUT
串口环通输出
IR JACK
外接遥控器，3.5mm 立体声音频座
ID SW
ID 地址编码器。前四位为垂直坐标 BCD 码，后四位为水平坐标 BCD 码

技术参数
型号
拼接显示器
DS-D2046NH-C
显示
对角线尺寸(inch)
46"
分辨率
1920x1080(向下兼容)
屏幕活动域
1018.08mm(H) x 572.67mm(V)
点距
0.53mm
背光形式
LED直下式背光源
色彩
16.7 M (8bit)
色彩饱和度
92%
对比度
≥4500:1
亮度
≥800 cd/m2
视角
178°(水平)/ 178°(垂直)
响应时间(平均)
8ms(G to G)
接口
输入接口
VGA×1，DVI×1，BNC×1，YPbPr×1，HDMI×1,USB×1
输出接口
VGA×1，DVI×1，BNC×2
控制接口
RJ45 for RS-232（输入×1，输出×2）
可选配接口
3G SDI(输入×1、输出×1)、DP、HDbaseT、TVI(输入×1、输出×1)、网络源
电源
输入电压
AC 100-240V～, 50/60HZ
功耗
≤139W
待机功耗
≤1W
运行环境
工作温度
0℃--50℃
工作湿度
10%--90%
寿命
≥60000小时
物理特征
物理拼缝
≤3.5mm
边框宽度
2.3mm（左/上）, 1.2mm（右/下）
外形尺寸
1022.08mm(W) x 576.67mm(H) x 120.3mm(D)；
*注意事项
*以上参数可能和具体产品存在差异，请以实物为准或咨询当地销售人员。
