测量控制专项方案.doc

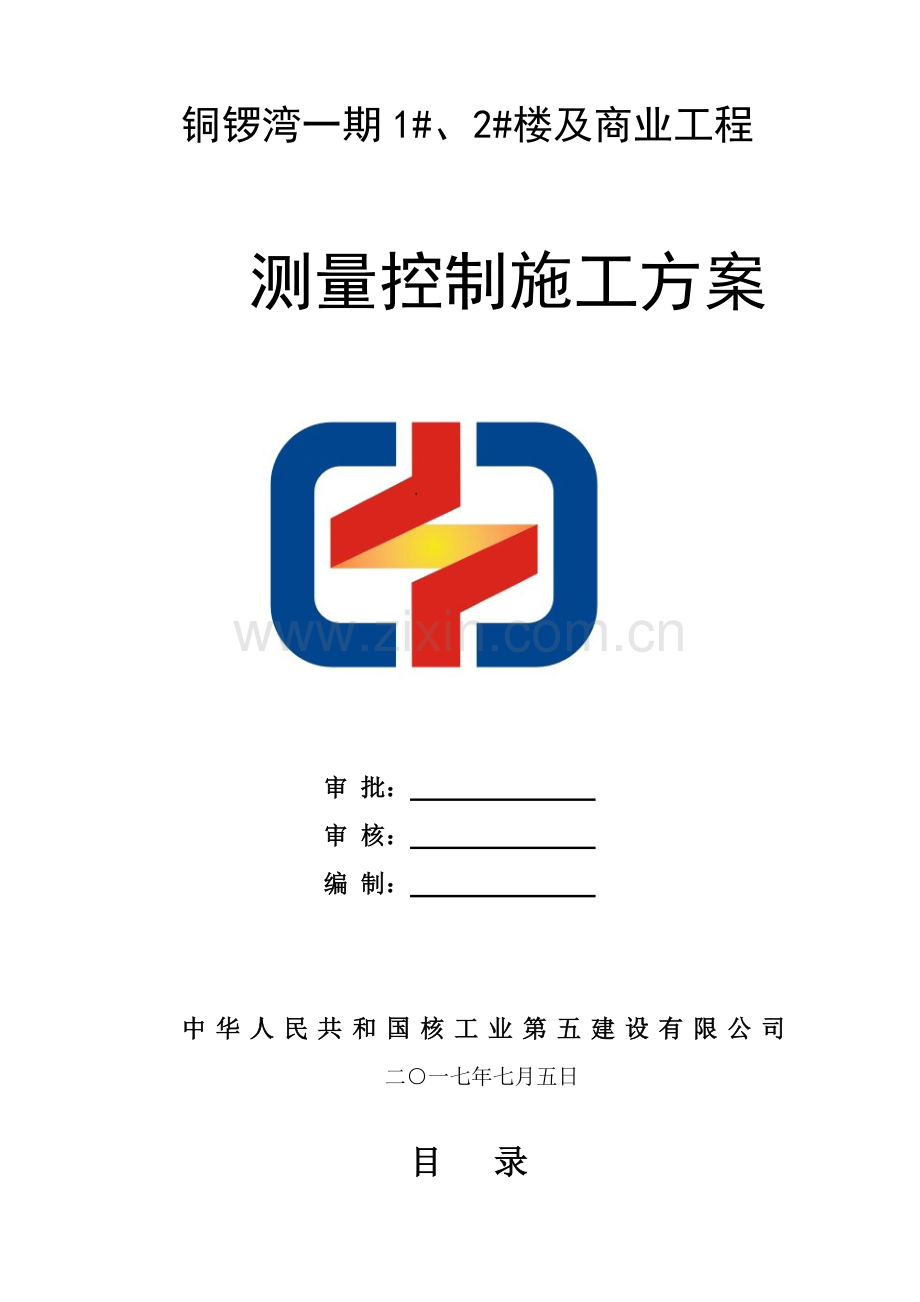

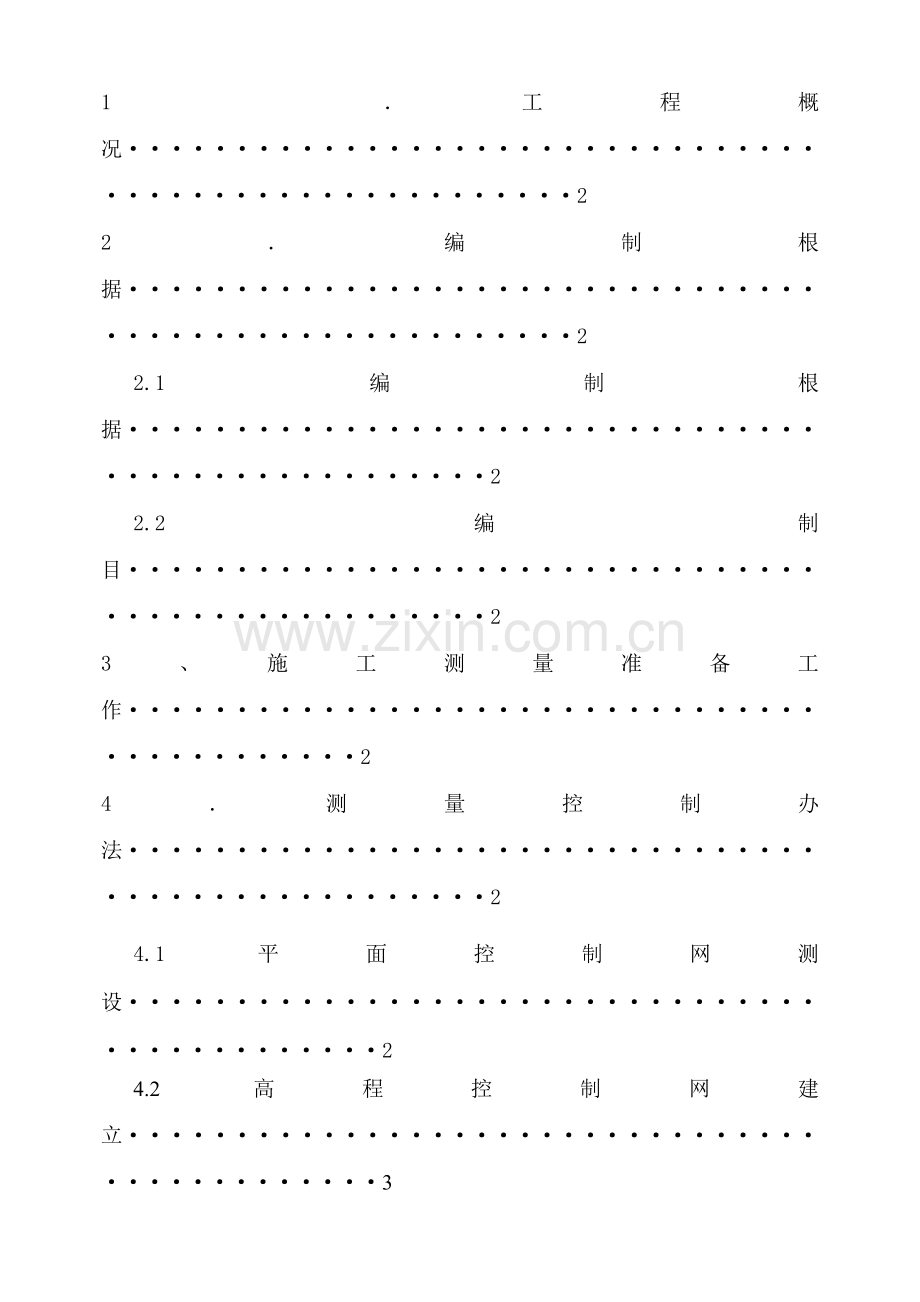

铜锣湾一期1#、2#楼及商业工程 测量控制施工方案审 批： 审 核： 编 制： 中华人民共和国核工业第五建设有限公司二一七年七月五日 目 录1工程概况22编制根据22.1 编制根据22.2编制目23、施工测量准备工作24测量控制办法24.1平面控制网测设24.2高程控制网建立34.30.00如下施工测量44.40.00以上施工测量54.5 室内标高控制94.6 沉降观测95测量设备配备106.测量资料整顿107测量工作应注意事项11测量施工方案1工程概况本工程位于洛阳市涧西区唐宫西路和建设路交叉口北，该工程为高层建筑，一期工程二栋1#、2#住宅楼，地下三层、地上四层。地下二、三层为车库，地下一层为超市，地上一四层为商业用房，1#楼地上531层为住宅，建筑高度为99.25m。2#楼地上56层为社区服务、物业、社区门诊，地上730层为住宅，建筑高度为99.25m，总建筑面积为106563m2。框架剪力墙构造，抗震级别为二级，抗震设防烈度为7级，0.000绝对高程155.500m。主楼基本均为筏板基本，商业基本为桩承台基本，混凝土标号分别为C45C25。建设单位：洛阳铜锣湾置业有限公司， 设计单位：河南五象建筑设计有限公司，监理单位：河南华科工程技术有限公司， 施工单位：中华人民共和国核工业建设有限公司2编制根据及目2.1 编制根据A、公司质量手册、程序文献、施工组织设计，铜锣湾一期1#、2#楼及商业工程施工图及国家现行施工关于规范、原则。B、工程测量施工规范GB50026-2.2编制目杜绝由测量放线导致错错误引起质量事故，为保证工程定位精确指引施工，特编制本方案。3、施工测量准备工作 3.1、对施工图设计规定进行审核，项目部做好测量技术交底工作。3.2、拟定施工放线精准度。3.3、所使用测量仪器必要进行检查，并出示检查证明，检查证明应在有效期内。3.4、测量人员必要持证上岗，且配备专人验线。4测量控制办法4.1平面控制网测设4.1.1场区平面控制网布设原则平面控制应先从整体考虑，遵循先整体、后局部，高精度控制低精度原则；布设平面控制网格一方面根据设计总平面图，现场施工平面布置图；选点应选在通视条件良好、安全、易保护地方；桩位必要用混凝土保护，需要时用钢管进行围护，并用红油漆作好测量标记；4.1.2场区平面控制网复测进场后及时对规划局测量控制桩进行复测，并将成果报监理部，精准度级别依照工程测量规范规定，做好控制网技术指标，且技术指标必要符合下表规定。级别测角中误差()边长相对中误差一级51/300004.1.3建筑物平面控制网建立建筑物平面矩形控制网，测量人员进场后，应及时对建设单位提供定位基准点及标高控制点，进行复测和引进工作；并依照工程特点布置施工控制网，经项目监理单位复核无误后，控制网方可投入使用，控制桩做完后应及时进行保护，搭设防护架，并悬挂标记牌，进行标记。4.2高程控制网建立4.2.1高程控制网布设原则为保证建筑物竖向施工精准度规定，在场区内建立高程控制网，高程控制建立根据甲方提供场区水准基点，采用水准仪（精度0.3mm/km来回测）对所提供水准基点进行复测检查，校测合格后，测设一条附合水准路线，联测场区平面控制点，以此作为保证施工竖向精度控制首要条件。高程控制网精度，不低于三等水准精度。在布设附合水准路线前，结合现场实际状况，在场区与甲方所提供水准基点间埋设半永久性高程点，埋设3-6个月后，再进行校测，无误后该点可作为后来沉降观测基准点。场区内至少应有三个水准点，水准点间距距离建筑物应不不大于25米，距离回填土边线应不不大于15米。4.2.2水准测量应符合下列规定：水准线路应按附合路线和环形闭合差计算，每千米水准测量高差全中误差，按下式计算：MW=式中MW-高差全中误差(mm)；W-闭合差(mm)；L-相应线路长度；N-附合或闭合路线环个数。4.3施工测量（0.00米如下测量）4.3.1轴线控制桩校测在商业、1#、2#楼基本施工过程中，测量人员应对轴线控制桩每半月复测一次，以防桩位位移，而影响到正常施工及工程施测精度规定。采用测量精度2级激光经纬仪，依照首级控制进行校测。校测无误后，再依照轴线控制网对基本进行检测，符合施工规范规定后方可进行下步工作，否则应将检测成果报关于技术部门及监理单位。4.3.2轴线投测办法 1）基坑开挖：一方面依照轴线控制桩投测出建筑物外墙边线，然后依照开挖线与外墙轴线尺寸关系按1:0.33放坡系数放出开挖线，并撒白灰线作为标记，自检合格后报项目技术部会同监理工程师进行验收，当基坑按照规定开挖到-14.15米时，再用经纬仪依照轴线控制桩投测出基坑边线、开挖边线，并撒出白灰线指引开挖。基坑标高抄测应和基坑开挖同步进行，挖至基坑底标高时应按33米间距且每坑不少于4个角点撒出白灰水平控制点指引控制机械开挖，人工清理紧随其后，标高控制在30mm。2）待底板、筏板混凝土浇筑完毕后，及时将垫层清理干净，运用地面上轴线控制网进行地下基本某些轴线投测；根据基坑边上轴线控制桩，将J2经纬仪架设在控制桩位上，经对中、整平后、后视同一方向桩(轴线标志)，把控制轴线投测到筏板或底板上，投测纵、横轴线不得少于2条，经检查无误后以纵横交点做为该建筑物上部放线根据内控点，该交点四角应设立保护性控制点，并弹出墨线标明。筏板上各墙、柱、梁位置依照需要和模板支架按该线参照图纸尺寸进行放线。基本放线尺寸容许偏差详见下表。长度L、宽度B （m）容许偏差（mm）L（B）30530L（B）601060L（B）9015L（B）90204.4 0.00以上施工测量商业、1#、2#楼主体施工时测量重要工作就是控制竖向偏差，也就是说如何将地下基本轴线控制点精准地向地上各层引测问题，详细引测办法环节如下：地上控制点引测办法重要采用内控（即轴线传递采用电子经纬仪内控接力传递法，进行轴线投测）：4.4.1平面轴线控制点引测办法分别置DT-2型电子经纬仪架于筏板轴线控制点上，位置见附图，经严格整平对中后，运用铅直法通过-3层以上各层200200mm预留洞，将基本矩形控制点投于+1层以上，观测四个内角和丈量四条边长，达到精度后，在砼面上投点，进行细部放线。4.4.2 首层现浇板浇筑混凝土时，在需要设立内控点位置埋设1501504mm厚铁件，为内控点做准备。首层放线时应做到精中求精，通过基坑外围轴线控制桩和外控控制轴线投测到首层平面上进行放线 ，对各内控所需控制线应构成方格网进行角度、距离复核，容许偏差不得低于建筑物基本放线尺寸容许偏差规定。 4.4.3 用钢锯在铁件上沿轴线方向刻划十字线，铁件上十字线交点即为首层布设内控点，施工期间应加以保护。作为上部各楼层平面控制传递点，这些点所构成方格网为0.00米以上各楼层平面控制网，（即控制轴线）。4.4.4 商业、1#、2#楼地下室以上各楼层施工过程中，在内控点区域上方相应位置处，预留一种300300mm孔洞（激光洞）用于内控点竖向轴线传递。并且在各层内控点周边，禁止堆放材料和杂物，防止楼层激光洞堵塞。4.4.5 +1层以上各层标高控制测量办法为保证提高各层标高施测精度，+1层以上各层标高测量由+1层（-0.05m板）四个水准点引测。高差丈量：由+1层水准点向上通过+1层以上各层中心预留洞垂直向上引测砼表面（侧面）丈量高度，并在所丈量处划标记，做为立塔尺根据，该点标记高程。丈量高差校核：置水准仪于N层砼面上，在基点塔尺读数，则二点视线高程之差不超过5mm时丈量合格，否则，重新丈量，直到合格为止。4.4.6 +1层以上各层标高测量在标高测量之前应理解所测楼层砼面层构造标高，然后依照水准仪二点视线平面高程在钢筋上测+1.0m标高用红漆涂在钢筋上，作为楼层高程控制点标记。减少误差办法：误差产生重要是：仪器误差、观测者器官鉴别能力，观测外界影响等。仪器误差尽量完善观测办法（正倒镜观测），仪器要定期检查校正保持良好状态，除固定专人观测外，观测者不断提高观测者技术水平，提高观测精准度，外界影响误差，在投点过程中应尽量减少外界影响，提高观测精度。依照偶尔误差原理，小误差浮现个数比大误差浮现个数多，也就是说绝对值小误差比绝对值大误差浮现概率大，因此在激光板上置仪器时，不要急于投点，并且先要进行内角观测和相邻点位丈量，与设计角度、边长相比较未发现大误差后，进行平差使其误差均衡在各个点上，如果发现个别点误差较大应重新投点以保证建筑物竖向偏差在规范之内。在各楼层轴线投测过程中，上下层轴线竖向垂直偏移不得超过3mm；对电梯井位平面控制，在测量放线中是一种重点注意问题，在电梯井位附近设立纵、横控制轴线各一条,保证电梯井平面位置对的性。施工放样技术规定如下表：建筑物构造特性测距相对中误差测角中误差( / )测站测定高差中误差(mm)起始与施工测定高程中误差竖向传递轴线点中误差(mm)混凝土构造1/0516mm4竖向投测前，应对钢板基准点控制网进行校测，校测精度不适当低于建筑物平面控制网精度，以保证轴线竖向传递精度。轴线竖向投测容许误差：高 度(m)容许误差(mm)每层3H30m530mH60m15轴线控制点投测，采用激光垂直仪，先在底层基点处架设激光垂直仪，调校到准直状态后，打开激光电源，就会发射和该点铅垂可见光束。然后在楼板开口处用接受靶接受。通过无线对讲机调校可见光光斑直径，达到最佳状态时，告知观测人员逆时针旋转准直仪，这样在接受靶处就可见到一种同心圆（光环），取其圆心作为向上投测点，并将接受靶固定。同样办法投测下一种点，保证每一施工段至少2-3个点，作为角度及距离校核根据。控制轴线投测至施工层后，应构成闭合图形，且间距不得不不大于所用钢尺长度。施工层放线时，应先在构造平面上校核投测轴线，闭合后再测设细部轴线。在施工过程中，每当施工平面测量工作完毕后，进入竖向施工，在施工中，每当柱浇筑成形拆掉模板后，应在柱侧平面投测出相应轴线，并在墙柱侧面抄测出建筑1米线或构造1米线。(1米线相对于每层楼板设计标高而定)，以供下道工序使用。当每一层平面或每段轴线测设完后，必要进行自检、自检合格后及时填写报验单，报送报验单必要写明层数、部位、报验内容并附一份报验内容测量成果表，以便能及时验证各轴线对的限度状况。4.4.7搭设模板支架时测量中心线及标高测设拆模后，依照轴线控制点将中心线测设在接近柱底基本面上，并在露出钢筋上测设标高点，仅供搭设模板梁、柱、板支架时定位及控制楼层标高使用。剪力墙板(柱子)垂直度检测暗柱及剪力墙模板支架搭设完毕后，先在柱子模板上端标出柱中心点，与柱下端中心点相连并弹出墨线。将两台经纬仪架设在两条互相垂直轴线上，对柱子垂直度进行检查校正或用垂球法。墙板(柱)顶及平台模板抄平柱子模板校正完毕后，选取不同行列2-3根柱子，从柱子下面已测设好1米线标高点，用钢尺沿柱身向上量距，引测2-3个相似标高点于柱子上端模板上；在平台上置水准仪，以引测上来任一标高点作为后视，施测各柱顶模板标高，并闭合于另一点作为校核。4.4.8 高程传递在第一层墙板和平台浇筑好后，从下面已有标高点（普通是1米线）向上用钢尺沿柱身量距。标高竖向传递，应用钢尺从首层起始高程点竖直量取，当传递高度超过钢尺长度时，应另设一道标高起始线，钢尺需加拉力、尺长、温度三差改正。由到处（选取四个内控点）分别向上传递，标高容许误差见下表：高 度(m)容许误差(mm)每层3H30m530mH10施工层抄平之前，应先校测首层传递上来三个标高点，当误差不大于3mm时，以其平均点引测水平线。抄平时，应尽量将水准仪安顿在测点范畴中心位置，并进行一次精密定平，水平线标高容许误差为3mm。4.4.9 每一楼层平面或每一道施工段测量放线完毕后，必要进行自检、自检合格后及时填写楼层放样登记表，并报工程技术部会同监理验线，以便能及时检查各轴线对的性。应特别注意每层各大角垂直度控制是测量工作重点。模板安装完毕后应使用经纬仪进行校核，拆模后弹出垂直度控制线。4.5 室内标高控制主体构造模板及支撑系统拆除后，在砌体工程开始之前，及时引测标高控制线（+0.50m线）至各构造层内墙柱侧面上。测量人员对甲方提供水平标高基准点进行及时复测后，经复测无误后将此点标高引至现场内。现场设一种永久标高控制点，控制点应设在距建筑物轴线7米处。标高控制点做法如下图所示。标高控制点周边土层应夯实，排水良好，不能导致积水，周边小范畴内浇筑砼进行硬化。标高控制点做完后，及时在四周用栏杆围护，并设悬挂标志牌进行标记。4.6 沉降观测4.6.1 沉降观测水准点设立，应根据商业、1#、2#楼施工图中设计规定进行布置，将沉降观测钉依照施工图埋设位置规定提前做好预埋工作，沉降钉预埋标高应控制在0.000米处，待一层模板拆除后，将沉降钉焊接在预埋件上，其沉降钉周边应设钢板加以防护，防止施工期间被冲撞。4.6.2 沉降观测操作必要做到“四定”即：固定人员观测和整顿成果；使用固定水准仪和塔尺；使用固定水准点；按固定办法和路线进行观测。4.6.3 沉降观测操作应在上午进行，采用光学测微法测量；观测应在成像清晰稳定期进行，观测成果应及时整顿成册，并绘制沉降观测曲线图；及时按规定提供建筑物平面图，下沉登记表和观测点下沉量曲线图等成果。沉降观测以按等水准精度规定观测。4.6.4 沉降观测点设立稳固后及时进行初次观测，商业、1#、2#楼主体构造施工期间构造每升高一层观测一次，暴雨、大雨过后应观测一次，观测路线应成闭合线路。主体构造施工完毕后每月观测一次，直到竣工；工程竣工后第一年观测34次，次年观测23次，第三年后每年测量一次，直到稳定为止。4.6.5 主体构造沉降观测，由甲方委托有资质测量单位对主体构造进行观测。4.6.6 在商业、1#、2#楼周边合理范畴内设立永久性沉降观测后视点，在首层构造上及时抄测第一次沉降观测点记录，且沉降点布置严格按照施工图中设计和施工规范规定布置。5测量设备配备序号名称规格单位数量备注1经纬仪J2台1已检测合格2水准仪DSZ3-A32X台1已检测合格3塔尺5m把1已检测合格4钢卷尺50m把2已检测合格5钢卷尺5m把2已检测合格6测量资料整顿6.1、测量工作是一项重要、谨慎工作，规定测量人员必要按照操作程序、操作规程操作，经常进行仪器、观测点检查验证，配合好各工序穿插和检查验收工作。6.2、测量资料必要与施工同步，及时整顿留底存档，以便指引施工；需要经甲方、监理单位和测控部门验收签字测量资料必要在验收后立即办理签证，测量资料一种月应总结检查一次。7测量工作应注意事项7.1、严格依照施工放线操作规程施工，遵守先整体后局部和高精度控制低精度工作程序，精心施测。7.2、实测时应当场做好原始记录，测后应及时保护桩位和绘制控制桩平面图；现场轴线桩，标高基准点周边均应做到排水流畅，无积水，以免发生偏移沉降等现象。7.3、现场测量员应做到定期对轴线桩，基准点进行检测，发既有异常现象时应及时修正，并认真做好记录备查。7.4、施工现场测量时间应尽量安排在早上、傍晚、阴天无风天气操作，尽量避开中午炎热天气测量，避免大气波动导致误差。7.5、施工现场使用塔吊，自安装之日起，实行定期、定期进行对塔吊垂直度观测，并做好记录，发现问题及时告知安装单位进行纠正，或停止施工。中华人民共和国核工业第五建设有限公司铜锣湾1#、2#楼及商业工程项目部07月05日
