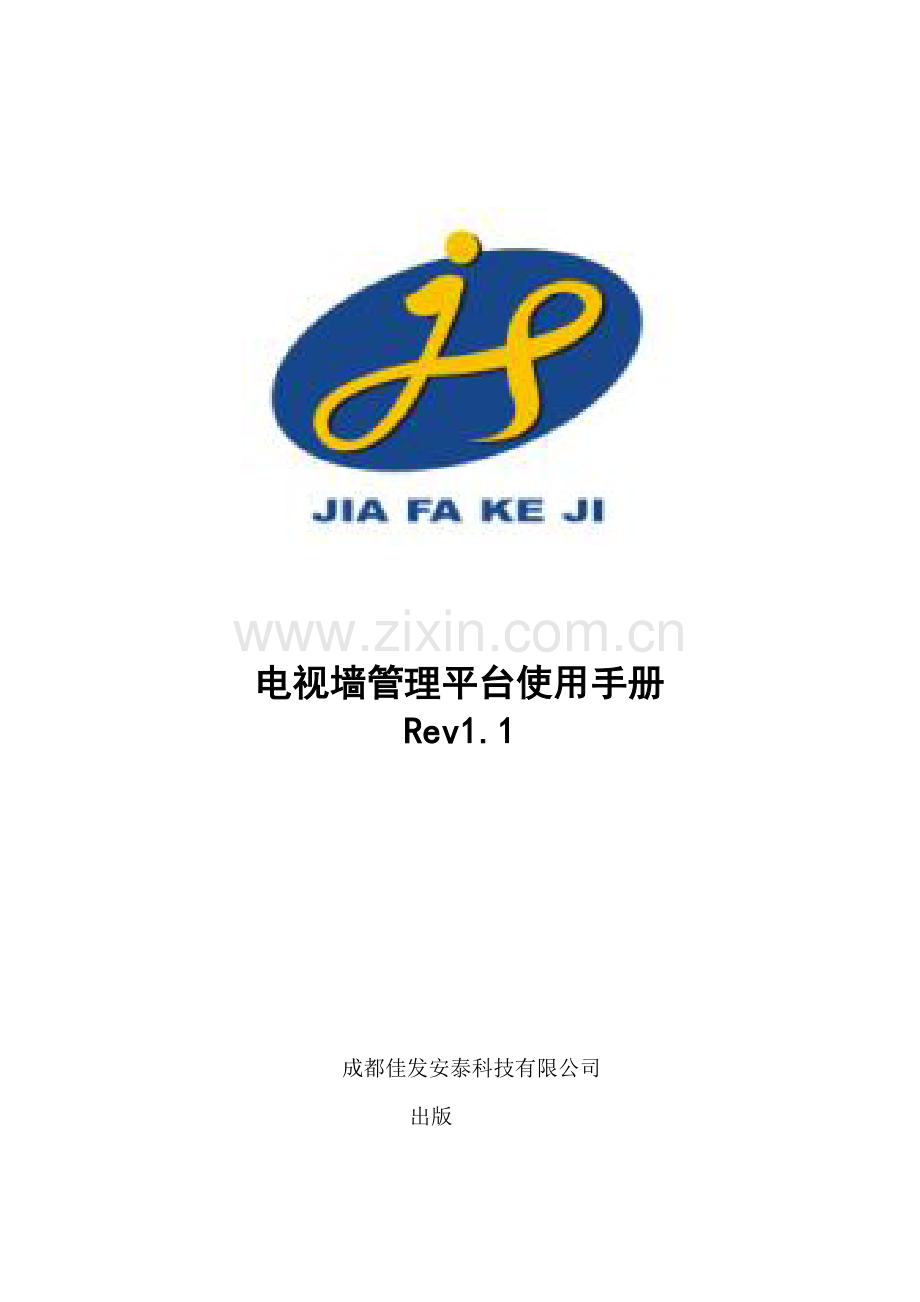

电视墙管理平台使用手册
Rev1.1

成都佳发安泰科技有限公司
出版

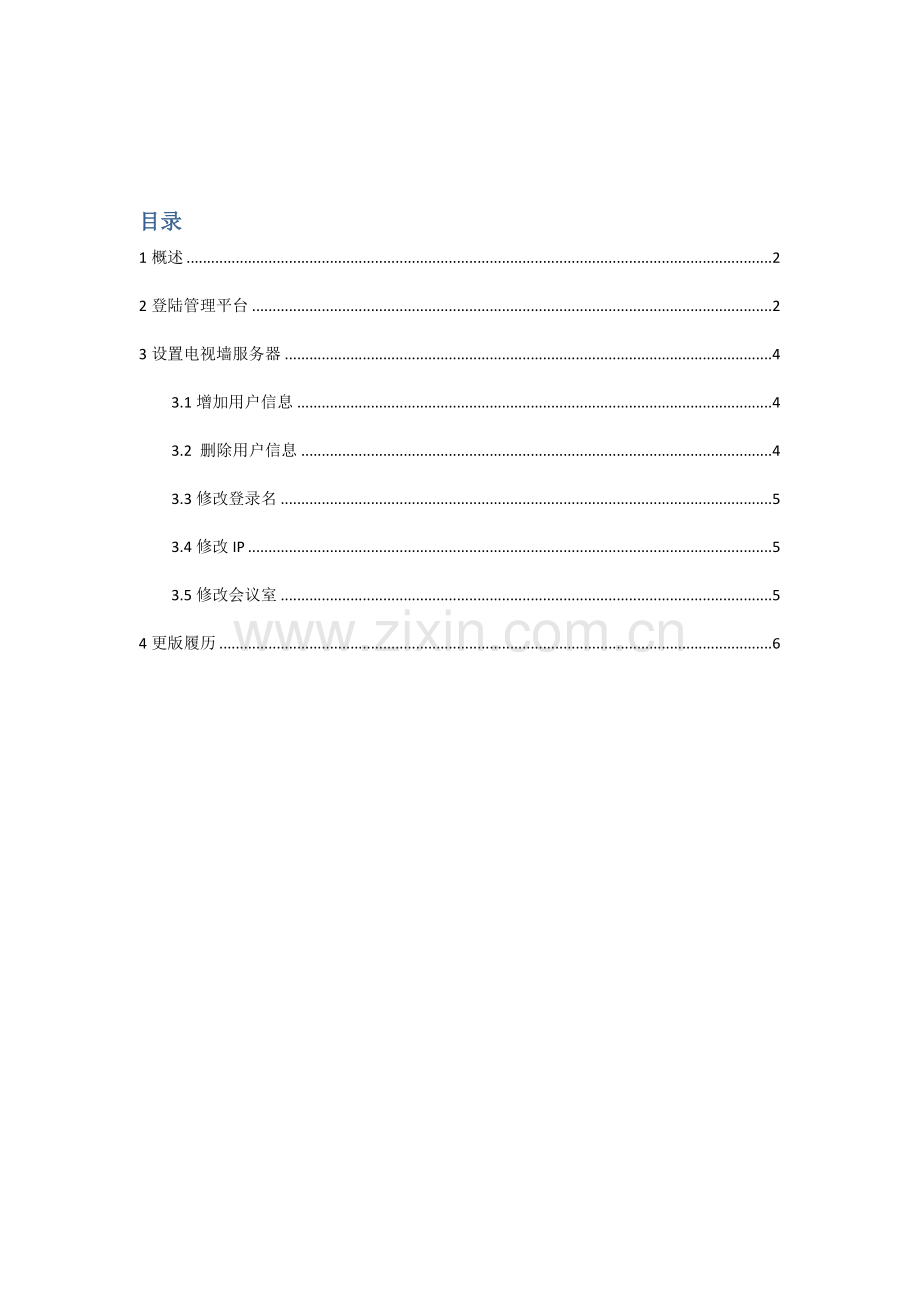

目录
1概述 2

2登陆管理平台 2

3设置电视墙服务器 4

3.1增加用户信息 4

3.2 删除用户信息 4

3.3修改登录名 5

3.4修改IP 5

3.5修改会议室 5

4更版履历 6

1概述
电视墙有关登录信息都是通过管理平台设立。
通过电视墙管理平台可以录入电视墙服务器登录信息，涉及登录名，密码，电视墙本机IP等；同步还可以设立电视墙服务器需要登录SIP服务器IP，会议室等。
本阐明书合用于如下版本设备：
l 巡逻指挥系统管理平台Rev7.5 版本
l 电视墙服务器Rev7.5版本
2登陆管理平台
在浏览器中输入管理平台IP，进入管理平台首页如图2-1所示：

图2-1
首页上有两个选项：登陆系统管理中心和访问公司主页。操作电视墙服务器点击登陆系统管理中心跳转到登陆提示框， 输入登陆管理中心顾客名和密码,点击登陆进入到管理界面如图2-2所示：

图2-2

系统设立里点击视频会议，会弹出视频会议信息管理有关信息。电视墙信息列表显示已设立电视墙顾客如图2-3所示：

图2-3
图中，①区域显示是已设立电视墙登录名，电视墙信息列表；
②区域是信息显示区 。

点击电视墙设立，信息显示区显示所有已设立电视墙顾客。如图2-4所示：

图2-4
电视墙信息显示包括四个内容：电视墙ID，登录名，IP地址，会议室。
电视墙ID：是系统自动分派，为该电视墙服务器唯一标记；
登录名：电视墙服务器登陆所需要顾客名；
IP地址：电视墙服务器本机IP地址，普通填入该电视墙设立局域网IP即可。若由于网络状况 变更，IP地址重分派等等因素，需要修改电视墙服务器IP，则需要依照电视墙服务器新配备IP地址（该IP地址配备需要对电视墙服务器进行IP地址配备，而不但仅是修改管理平台），在此处进行修改。电视墙将在3分钟内自动依照新IP地址登录至指定会议室；
会议室：电视墙服务器可以同步解码会议和巡逻视频，并输出上墙。而会议视频获取需要明确其所处会议室，在此选取相应会议室，即可保证电视墙服务器可以解码该会议室中存在会议视频。在选取或者更改会议室之后，电视墙将在3分钟内自动切换至指定会议室。
3设立电视墙服务器
详细解说对电视墙进行增长，删除，修改等操作。
3.1增长顾客信息
电视墙设立右边点击增长按钮如图3-1所示：

图3-1
点击增长，系统会自动弹出增长电视墙信息录入框，填写登陆名，IP，会议室等有关信息。如图3-2所示：
图3-2
登录名：登陆名应为英文，当前版本不支持中文登录名；
登陆SIPIP:登陆巡逻指挥服务器IP，普通填入本级SIP服务器IP地址即可保证电视墙可以正常解码巡逻视频；
电视墙IP：输入需要添加电视墙服务器局域网IP；
登陆会议室：只能选取一种会议室，若需要登录其她会议室可以通过修改会议室实现，背面修改会议室中会详细解释
信息保存按钮：保存设立信息。保存成功后，系统会自动提示成功添加电视墙信息。同步新增长电视墙登录名会显示在电视墙信息列表中。建议该项操作在电视墙启动之前完毕，保证电视墙可以在启动时顺利登入服务器。
3.2 删除顾客信息
一方面选中要删除电视墙，点击删除按钮，系统会自动浮现删除信息确认提示框，如图3-3所示：

图3-3
点击确认按钮，成功删除电视墙。
若顾客在电视墙运营中删除信息，一分钟内显示设备上会提示网上巡逻顾客名密码错误，10分钟左右巡逻画面消失，但电视墙服务器不会自动退出。删除操作只会对电视墙下次登录生效。因此建议该项操作在电视墙启动之前完毕。
3.3修改登录名
在电视墙信息列表中，点击需要修改电视墙，右边信息显示区会显示该电视墙有关信息。输入修改登录名，点击信息保存。系统会自动弹出提示框成功更新电视墙信息，如图3-4所示：

图3-4
若在电视墙运营中修改登录名，电视墙服务器也许会显示设备上会提示网上巡逻顾客名密码错误，之后3分钟左右将以新顾客名进行自动重登陆。变化顾客名登录后，电视墙服务器之前视频显示设立将失效，需要顾客进行重新设立或者载入之前保存方案。
3.4修改IP
电视墙IP修改普通是由于电视墙服务器重新分派了新局域网IP地址，而旧IP地址已经失效。此时，在电视墙信息列表中，点击需要修改电视墙，右边信息显示区会显示该电视墙有关信息。输入电视墙服务器新配备IP，点击信息保存。系统会自动弹出提示框成功更新电视墙信息。
在修改成功之后3分钟内，电视墙服务器即可以新配备IP进行成功登录。
3.5修改会议室
在电视墙信息列表中，点击需要修改电视墙，右边信息显示区会显示该电视墙有关信息。选取修改会议室，点击信息保存。系统会自动弹出提示框成功更新电视墙信息。
若顾客在电视墙运营中修改会议室，大概3分钟后，电视墙会自动重新登陆至指定会议室。由于在新会议里，会议视频也许发生了变化，因此重登陆后电视墙服务器之前视频显示设立将失效，需要顾客进行重新设立或者载入之前保存方案。

4更版履历
更版履历
版本号
注释
发行日期
作者
1.0
初版发行
/03
QM
1.1
修改电墙IP地址配备
/04
CXY
