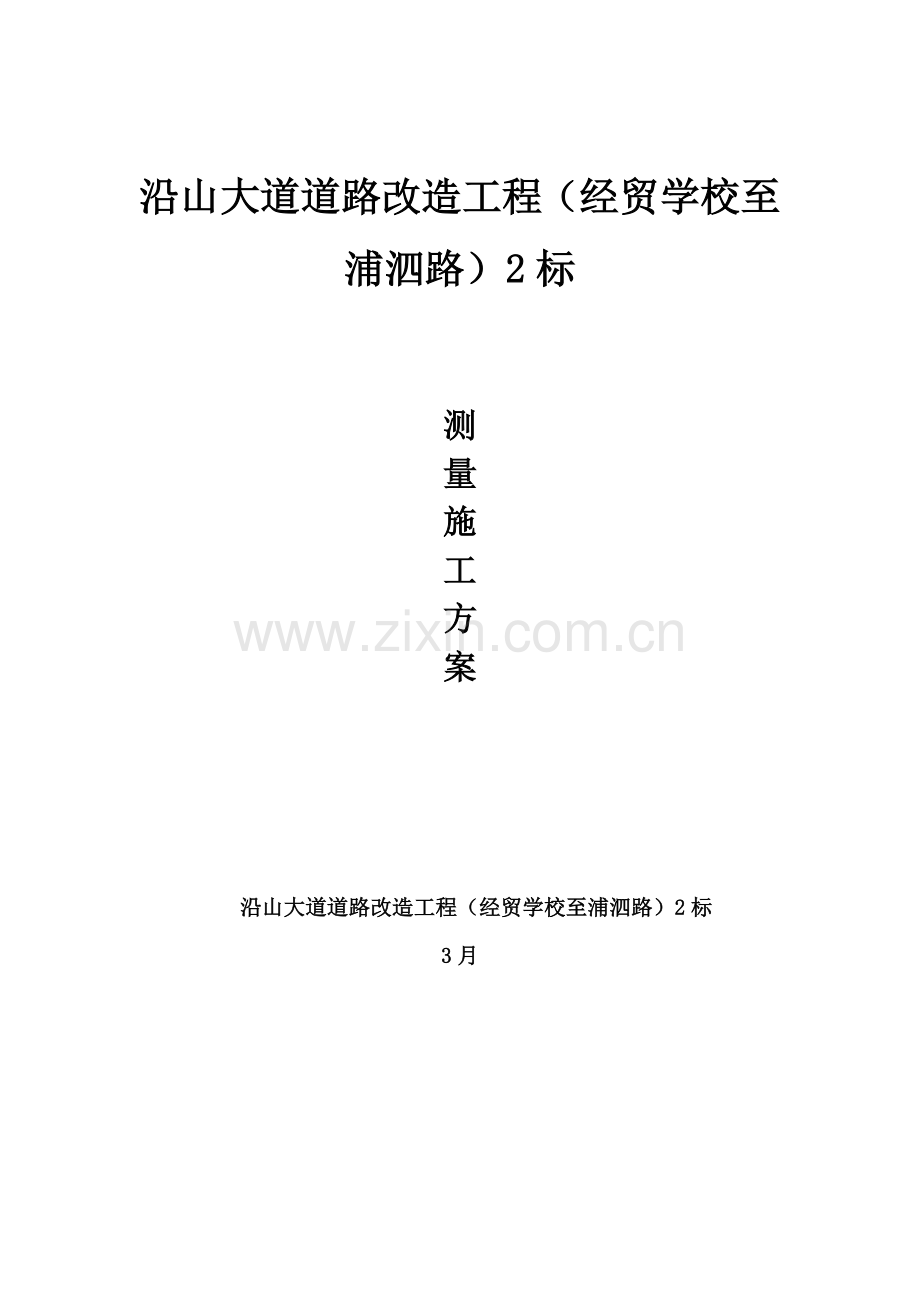

沿山大道道路改造工程（经贸学校至浦泗路）2标

测
量
施
工
方
案

沿山大道道路改造工程（经贸学校至浦泗路）2标
3月

目 录
目 录 1
1.编制根据： 2
2.工程概况： 2
3.测量总体组织： 2
3.1 测量人员组织机构 2
3.2 测量仪器配备 2
3.3 测量工艺流程 3
4.分项工程测量方案 3
4.1 道路中边桩测量放样 4
4.1.1填方路段 4
4.1.2挖方路段 4
4.2 箱涵及管道测量放样 5
5.测量注意事项 5
5.1平面控制测量 5
5.2高程控制测量 5
5.3仪器管理 5
6 附表： 7
1.编制根据
工程测量规范（GB 50026-）
国家三、四等水准测量规范（GB/T 12898-）
公路桥涵施工技术规范（JTJ 041-）
公路路基施工技术规范（JTG F10-）
《公路勘测规范》（JTG C10-）
2.工程概况
沿山大道北延工程位于南京市高新区，道路总体南北走向，北起浦泗路，南至东大路，道路总长2163.06m，道路原则段宽22m，道路西侧为扬子专线，东侧为朱家山河，在桩号BK0+702.861（西半幅）和AK0+710.86（东半幅）下穿越地铁3号线。沿线因南汽宿舍需要保存，在桩号K0+385.339开始分为东西两幅道路进行施工。AK0+385.339~ AK1+072.055为东半幅，BK0+385.339~ BK1+089.233为西半幅，其中东半幅宽10m，西半幅宽12m。
本工程施工内容涉及道路工程、箱涵、排水工程、路灯工程、绿化等工程。
3.测量总体组织
3.1测量人员组织机构
项目部组建以总工为总负责人，专业测量工程师为负责人，各施工队成立现场测量小组测量管理模式，用来保证控制测量和施工现场测量放样，其中测量工程师1人，测量员3人，另配备民工5名。
3.2测量仪器设备
本标段路基路基工程划分为路基工程、涵洞工程。测量误差应严格控制在规范容许范畴之内，采用宾得全站仪（R-422N）和DS32水准仪作为重要测量控制仪器。配备重要测量仪器如下：
测量工具
仪器名称
型号
精度
单位
数量
全站仪
宾得
R-422N
2秒级
台
1
水准仪
苏州一光
DS32
±1mm
台
2
单棱镜
宾得

个
2
钢卷尺

50m

把
1
3.3测量工艺流程

交桩定位

恢复主线中线测定
交叉地面投影测定
涵洞等重要构造物控制桩引桩保护
主线桩加密及引桩保护
和其她施工单位复核
设立控制网点
复核校正后编制入网
按网放样定位
成果交监理审核
永久水准点交桩
复测闭合
适当位置设立暂时水准点
记录整顿

4.分项工程测量方案
4.1道路中边桩测量放样
1、路基施工前,应依照恢复路线中桩、设计图表、施工工艺和关于规定钉出路基用地界桩和路堤坡脚。
2、路基施工期间每季度至少应复测一次水准点,季节冻融地区,在冻融后来也应进行复测。
3、施工过程中,应保护所有标志,特别是某些原始控制点。
4.1.1填方路段
1、清表后，依照坐标法和填挖宽度计算法，放样出路基填方坡脚线，直线段每20米一种桩，曲线段视曲线半径分别为10米和5米一种桩，并标明填方高度。
2、施工过程中，每填筑五层，依照坐标法和填挖宽度计算法，放样出路基填方实际需要宽度，并在桩上标明挖方深度。
3、每填筑到一定高度，依照坐标法和填挖宽度计算法，放样出路基填方实际需要宽度，依照此宽度在修整坡面。
4.1.2挖方路段
1、清表后，依照坐标法和填挖宽度计算法，放样出路基挖方开口线。
2、施工过程中，当挖方段落开挖至第一级平台位置时，依照坐标法，放样出第一级平台内侧宽度，依照平台宽度再刷坡。其她平台依次采用同样办法放样，直至到达路面构造层设计标高。
3、高边坡测量放样，依照施工段落桩号，直线段每隔10米（曲线段5米），放样出坡顶和坡脚

4.2箱涵及管道测量放样
1）依照设计图纸桩号，调查本地水系状况。
2）依照设计图纸，计算出涵洞各基点坐标，运用加密导线控制点，用坐标法放样出各个基点平面位置。管道放样按图纸给出井位坐标进行放样。
3）依照实测坐标，做好交底记录，并与施工单位进行详细施工交底。
4）水准测量：仪器使用苏州一光DS32，测量误差控制在±5mm以内。把实测高程与设计高程相比较，进行水准记录交底。
5）台背、沟槽回填：在台身（管道）背测，用钢卷尺，每隔15cm做一标记，作为回填时松铺控制线。
5.测量注意事项
5.1平面控制测量
1、测量过程中，要做到小心、仔细、认真，做到测量前要先计算，测量过程中要复算，测量完之后，做好复核工作。
2、在选取测站基点时，要选用已经批复加密点。仪器要调平并对准导线点位，后视点棱镜杆气泡要居中，检测点棱镜杆要立直，误差控制在±5mmm范畴内。
5.2高程控制测量
1、水准测量，仪器要经常检校，读数时要仔细，测量采用闭合线路或者附和线路，以减小测量误差或浮现测量错误。
2、水准后视点选用已批复可以使用加密水准点。测量完之后，先复核，后要与现场此前测量点位相比较，核对与否有出入。
5.3仪器管理
1 施测人员进入施工现场必要戴好安全帽。
2 技术室要按贯标程序文献规定建立测量仪器台帐。
3 测量队仪器由专人负责保管，保证仪器完好性，始终处在正常使用状态，并定期进行保养。
4 测量仪器应通过关于部门鉴定，具备检查合格证，鉴定周期满后，要及时送检校验。
5 测量所使用仪器精度要满足设计及规范规定。
6 在基坑边投放基本轴线时，保证架设经纬仪稳定性。
7 操作仪器时，同一垂直面上其她工作要注意尽量避开。
8 施测人员在施测中应坚守岗位，雨天或强烈阳光下应打伞。仪器架设好，须有专人看护。
9 施测过程中，要注意旁边模板或钢管堆，以免仪器碰撞或倾倒。
10 所用线坠不能置于不稳定处，以防受碰被晃掉落伤人。
11 测量人员持证上岗，严格遵守仪器测量操作规程作业。
12 使用钢尺测距须使尺带平坦，不能扭转折压，测量后应即卷起。
13 钢尺使用后表面有污垢及时擦净，长期贮存时尺带涂防锈漆。
