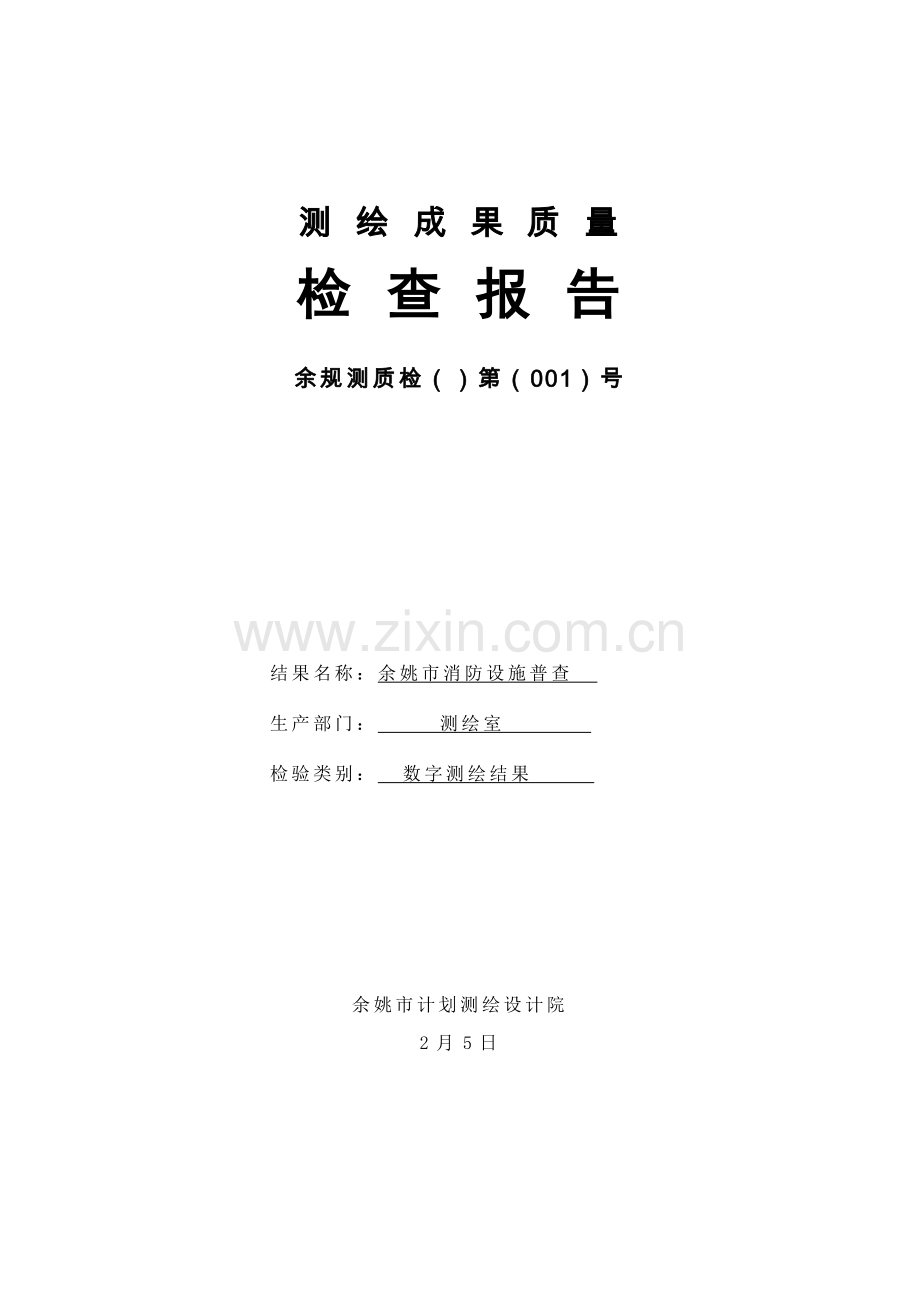

测 绘 成 果 质 量
检 查 报 告
余规测质检（）第（001）号

结果名称：余姚市消防设施普查
生产部门： 测绘室
检验类别： 数字测绘结果

余姚市计划测绘设计院
2月5日

注 意 事 项
1、本汇报无“单位公章”及“骑缝章”无效。
2、本汇报复印件未加盖“单位公章”无效。
3、汇报无编制人、审核人、同意人签字无效。
4、汇报涂改无效。
5、若对质检汇报内容有异议，应于收到汇报起七日内向质检部门提出，逾期不予受理。

结果名称
余姚市消防设施普查
生产日期
1月10日—2月5日
项目编号
()LX95-1
抽 样 者
叶华斌、沈壮
批 量
消防站19个
消火栓1372个
样 本 量
消防站3个
消火栓109个
样本状态
完好
抽样日期
2月3日
检验依据
《宁波市第一次地理国情普查-消防设施普查技术规程》（NBGP J03-）
《宁波市地理国情普查结果检验验收和质量评价要求》（NBGP J07-）
《宁波市地理国情普查质量管理要求》
《余姚市消防设施普查项目技术设计》
检验参数
空间参考系、时间精度、逻辑一致性、属性精度、完整性、表征质量、位置精度
检验结论
余姚市计划测绘设计院测绘室完成了余姚市消防设施普查工作。
按检验结果质量情况评定该产品质量等级为优。
备 注

编 制

审 核

批 准

同意人
职 务

1、检验工作概况
a）检验时间：2月4日
b）检验方法：总体概查、详查、抽样检验
c）检验人员：
检 查 者：沈 壮
审　　核：叶华斌
批　　准：贾凤海
d）检验设备：
硬件设备：GPS接收机1台，全站仪1台，计算机1台；
软件系统：余姚前端数据采集系统，ArcGIS10.1，NBCORS在线坐标转换系统。
2、受检结果概况
a）任务起源：余姚市计划局下发指令性项目
b）测区位置：余姚市
c）生产部门：余姚市计划测绘设计院测绘室
d）资质等级：乙级
e）生产日期：1月10日—2月5日
f）生产方法：数据采集、属性录入
g）结果形式：消防站、消火栓分布图；结果统计表；元数据库等
h）批量：消防站19个；消火栓1372个
3、检验依据
序号
标准及技术文件名称
标准代号
标准等级
1
《数字测绘结果质量检验和验收》
GB/T 18316-
国家标准
2
《全球定位系统实时动态测量（RTK）技术规范》
CH/T -
行业标准
3
《城市市政综合监管信息系统管理部件和事件分类、编码及数据要求》
CJ/T 214-
行业标准
4
《城市基础地理信息系统技术规范》
CJJ 100-
行业标准
5
《城市测量规范》
CJJ/T 8-
行业标准
6
《宁波市1:500 1:1000 1:基础地理信息数字产品测量技术规程》
DB3302/T 1004-
地方标准
7
《宁波市1:500 1:1000 1:基础地理信息数据规程》
DB3302/T 1005-
地方标准
8
《宁波市第一次地理国情普查-消防设施普查技术规程》
NBGP J03-
地方标准
9
《宁波市第一次地理国情普查总体设计方案》

10
《宁波市第一次地理国情普查实施方案》

11
《宁波市地理国情普查项目实施管理措施》

12
《宁波市地理国情普查质量管理要求》

13
《宁波市地理国情普查结果审查和公布要求》

14
《宁波市地理国情普查数据汇交和归档基础要求》

15
《宁波市地理国情普查结果检验验收和质量评价要求》

16
《余姚市消防设施普查项目技术设计》

4、抽样情况
a）抽样依据：按《宁波市地理国情普查结果检验验收和质量评价要求》要求进行抽样
b）抽样方法：随机抽样
c）样本数量：消防站3个；消火栓109个
5、检验内容及方法
对余姚市消防设施普查项目空间参考系、时间精度、逻辑一致性进行了总体概查；对属性精度、完整性、表征质量进行了详查；对位置精度进行了抽样检验
6、关键质量问题及处理
a）关键质量问题：2个消火栓位置精度超出最大限差，XF20点位误差1.871m，XF42点位误差1.669m，超出限差（限差为1.0m）；技术设计、技术总结内容存在较轻错漏情况。
b）处理结果：已进行补测和修改。
7、质量统计和质量综述
a）质量综述：空间参考系、时间精度、逻辑一致性、属性精度、完整性、表征质量、位置精度全部符合要求。
b）样本质量统计：空间参考系、时间精度、逻辑一致性、属性精度、完整性、表征质量没有错漏，位置精度有2处错误，错误率为1.8%。依据结果质量检验情况进行评分：
S=100*0.05+100*0.05+100*0.1+86.6*0.25+100*0.2+100*0.3+100*0.05
=96.6分
评定《余姚市消防设施普查》结果质量等级为优级。
8、附件
附录A 产品质量统计表
附录B 点位中误差检测统计表

附录A 结果质量评定表
质量
元素
代码
权
质 量
子元素
检验项
检验内容
检验结果
技术要求
合格
条件
合 格 后
计分方法
质量元素分值Si
备注
空间
参考系
01
0.05
平面
坐标系
坐标系统
检验坐标系是否符合要求
符合
按技术设计实施
符合
S=100
100
总体概查
时间
精度
02
0.05
现势性
原始资料
检验影像数据、基础地理信息数据、行业专题资料等数据源现势性
符合
按技术设计实施
符合
S=100
100
总体概查
结果数据
检验结果数据现势性
逻辑
一致性
03
0.1
概念
一致性
属性项
检验属性项定义是否符合要求（如名称、类型、长度、次序数等）
符合
按技术设计实施
符合
S=100
100
总体概查
数据集
检验数据集（层）定义是否符合要求
格式
一致性
数据格式
检验数据格式是否符合要求
符合
按技术设计实施
符合
S=100
100
总体概查
数据文件
检验数据文件是否缺失、数据无法读取
文件命名
检验数据文件名称是否符合要求
拓扑
一致性
要素重合
检验是否存在要素重合
符合
按技术设计实施
符合
S=100
100
总体概查
位置
精度
04
0.25
平面
精度
几何位移
检验普查要素和正射影像、地形图套合超限个数
r=2/1372*100% =0.1%
r0=0.3%
r≤r0
S=60+40/r0*(r0-r)
86.6
批结果1372个，出现2个错误
属性
精度
05
0.2
属性
正确性
属性值
检验属性值错漏个数
r=0/1372*100% =0
r0=1.2%
r≤r0
S=60+40/r0*(r0-r)
100
无错漏
完整性
06
0.3
冗余
要素冗余
检验要素冗余个数
r=0/1372*100% =0
r0=0.5%
r≤r0
S=60+40/r0*(r0-r)
100
无错漏
遗漏
要素遗漏
检验要素遗漏个数
表征
质量
07
0.05
几何
表示
几何类型
检验要素几何类型点、线、面表示错误个数
r=0/1372*100% =0
r0=0.8%
r≤r0
S=60+40/r0*(r0-r)
100
无错漏
地理
表示
要素取舍
检验要素取舍错误个数
要素关系
检验要素关系错误个数
