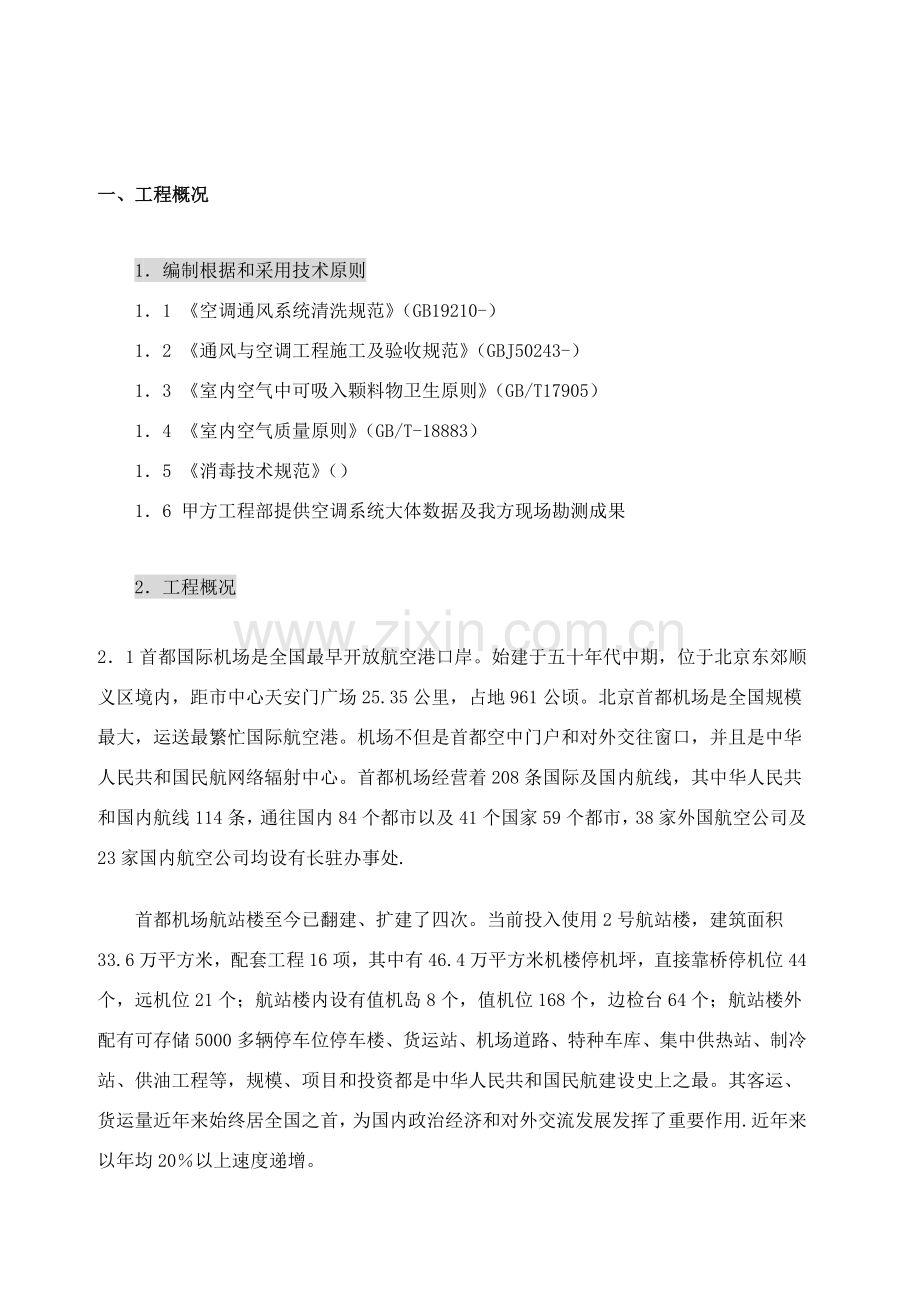

一、工程概况

1．编制根据和采用技术原则
1．1 《空调通风系统清洗规范》（GB19210-）
1．2 《通风与空调工程施工及验收规范》（GBJ50243-）
1．3 《室内空气中可吸入颗料物卫生原则》（GB/T17905）
1．4 《室内空气质量原则》（GB/T-18883）
1．5 《消毒技术规范》（）
1．6 甲方工程部提供空调系统大体数据及我方现场勘测成果

2．工程概况
2．1首都国际机场是全国最早开放航空港口岸。始建于五十年代中期，位于北京东郊顺义区境内，距市中心天安门广场25.35公里，占地961公顷。北京首都机场是全国规模最大，运送最繁忙国际航空港。机场不但是首都空中门户和对外交往窗口，并且是中华人民共和国民航网络辐射中心。首都机场经营着208条国际及国内航线，其中华人民共和国内航线114条，通往国内84个都市以及41个国家59个都市，38家外国航空公司及23家国内航空公司均设有长驻办事处.
　　首都机场航站楼至今已翻建、扩建了四次。当前投入使用2号航站楼，建筑面积33.6万平方米，配套工程16项，其中有46.4万平方米机楼停机坪，直接靠桥停机位44个，远机位21个；航站楼内设有值机岛8个，值机位168个，边检台64个；航站楼外配有可存储5000多辆停车位停车楼、货运站、机场道路、特种车库、集中供热站、制冷站、供油工程等，规模、项目和投资都是中华人民共和国民航建设史上之最。其客运、货运量近年来始终居全国之首，为国内政治经济和对外交流发展发挥了重要作用.近年来以年均20％以上速度递增。

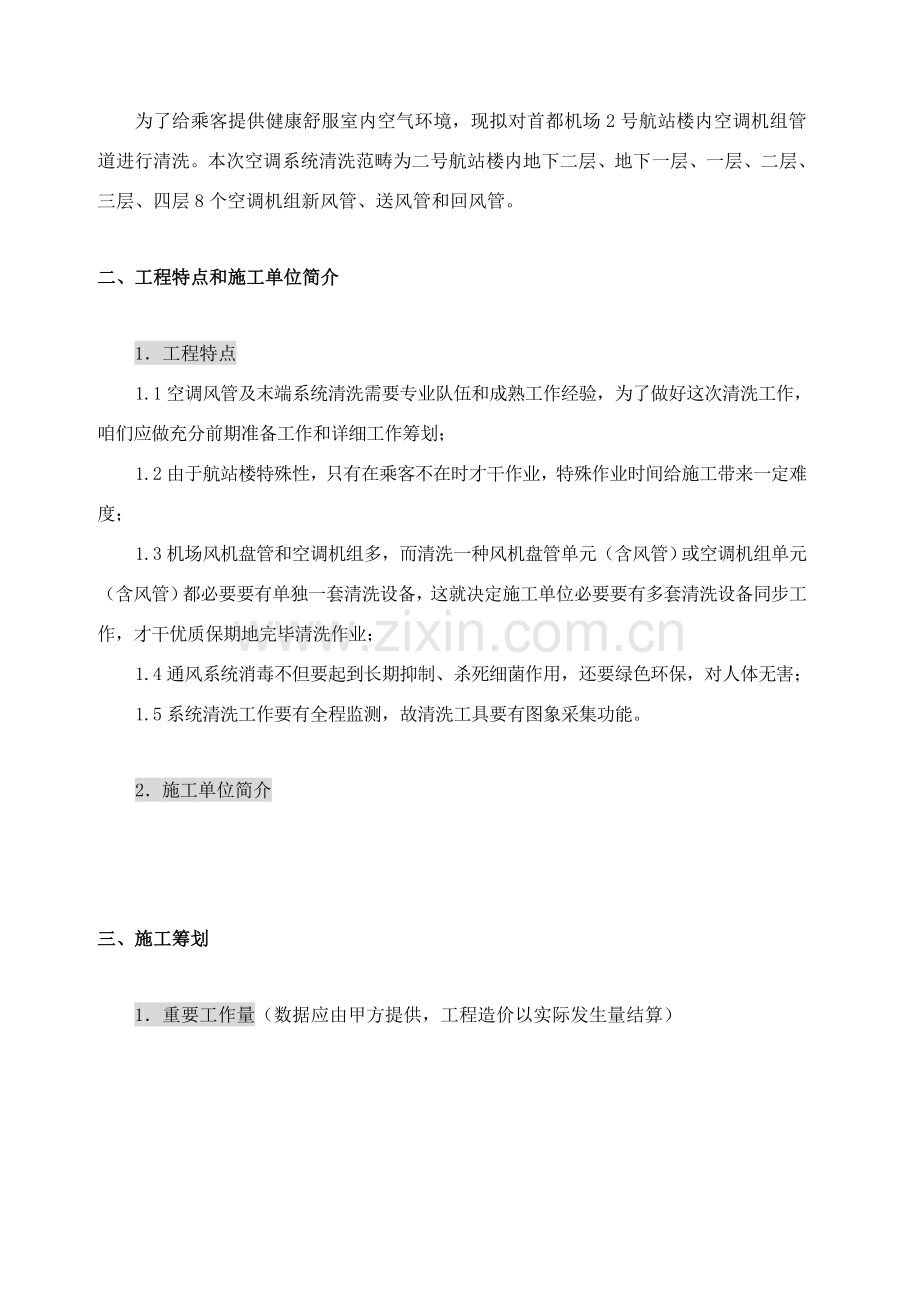

为了给乘客提供健康舒服室内空气环境，现拟对首都机场2号航站楼内空调机组管道进行清洗。本次空调系统清洗范畴为二号航站楼内地下二层、地下一层、一层、二层、三层、四层8个空调机组新风管、送风管和回风管。

二、工程特点和施工单位简介

1．工程特点
1.1空调风管及末端系统清洗需要专业队伍和成熟工作经验，为了做好这次清洗工作，咱们应做充分前期准备工作和详细工作筹划；
1.2由于航站楼特殊性，只有在乘客不在时才干作业，特殊作业时间给施工带来一定难度；
1.3机场风机盘管和空调机组多，而清洗一种风机盘管单元（含风管）或空调机组单元（含风管）都必要要有单独一套清洗设备，这就决定施工单位必要要有多套清洗设备同步工作，才干优质保期地完毕清洗作业；
1.4通风系统消毒不但要起到长期抑制、杀死细菌作用，还要绿色环保，对人体无害；
1.5系统清洗工作要有全程监测，故清洗工具要有图象采集功能。

2．施工单位简介

三、施工筹划

1．重要工作量（数据应由甲方提供，工程造价以实际发生量结算）
序 号
项 目
工作量
1
新风机组及风机盘管

2
空调风管面积

3
空气采样及检测

4
通风系统消毒

5
散 流 器

6
回 风 口

7
消 声 器

8
风管阀门

9
风管开孔

10
现场保护

2．进度筹划

施工楼层

工作日
第1天
第2天
第3天
第4天
第5天
第6天
第7天
第8天
第9天
第10天
第11天
第12天
第13天
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼
夜
昼

验收

阐明：详细进程依照工程进展实际状况有所调节。

3．资源配备筹划
3．1组织机构
项目经理

技术主管

空调清洗班
空调清洗班
风管清洗班
质量监督员
现场保护员

夜班
白班

3．2 施工机具筹划
序号
名 称
单位
数量
功 率
产 地
备 注
1

台
1

2

台
1

3

台
1

4

台
1

5

台
1

6

台
1

7

台
3

8

台
1

9

台
1

10

台
3

11

把
3

12

把
2

四、重要工程施工办法与技术办法

1． 风管清洗原理示意图

2．清洗工作流程图（见下页）
清洗消毒工作流程图

3．现场保护
3．1 施工现场内所有物品均应做保护性覆盖，若有与灰尘接触后不易脱落或不适当擦拭物品，则该物品应做密闭覆盖。
3．2 覆盖物用干净透明玻璃薄膜或彩条布。
3．3 对于挂在墙上或立壁上易脱落东西应取下来包装好并保存，待风道清扫完后再挂上。
3．4 施工现场禁止踩踏桌椅、柜台。
3．5 施工区域内门窗应关闭，并保持持续换气。
3．6 现场设专人看护物品，并做好物品记录记录。

4．风口封堵、拆除、安装与清洗
5．开孔与孔口恢复

6．风管清洗

7．空调系统消毒
五、清洗效果检查

1．擦拭取样
将磁性取样框贴在风道内表面检测位置上，用无纺布擦拭取样框所包围风道表面，然后通过无纺布擦拭先后重量差，对风道清扫效果和风道内污染状况进行评估。

2．检查办法
2．1 检查前准备
2．1．1 将一片无纺布提成4等份，将每两份放入一种密封袋中（每袋称为一套），在密封袋上填写检测点和检测位置编号，存储1天后使用。
2．1．2 将每套无纺织物放在称量托盘上用精密天平称量2次，取其平均值作为擦拭取样前重要。
2．2 现场检测
2．2．1 将磁性取样框固定在风道检测位置上。
2．2．2 用2片无纺布将取样框内残留灰尘擦拭干净。
2．2．3 将2片取样后无纺布放入塑料袋内进行保管。
2．2．4 应在清洗检测位置上做标记，以防止将此位置被选作清洗后取样位置。
2．3 实验室测量
2．3．1 将各套无纺布放在天平上测量2次，取其平均值作为取样重量。
2．3．2 求取各套试样平均重量差，然后将其换算成每平方米数值，将此值作为残留尘粒量。

3．检查规则
应在清洗过通风系统内随机抽取3个检测点（回风管1点、空气解决机组2点、送风管2点），在每个检测点管道内表面上、下和一侧各取1个检测位置，求其总平均值，总平均值达到1g/m2如下规定则检查合格。

六、质量安全保证办法

七、质保办法

八

九 施工安全及HSE规定
1 HSE管理体系
1.1 HSE承诺
蓝星清洗工程有限公司一贯以为：世界上最重要资源是人类自身和人类赖以生存自然环境。保护环境、保护员工健康以及生命财产安全是我司核心工作之一。为了获得和保护良好健康、安全与环境体现，蓝星清洗工程有限公司向员工、雇员、客户及社会郑重承诺：
a） 坚持以防止为主，追求无事故、无伤害、无损失目的；
b） 所有作业都要以保护环境为宗旨；
c） 遵守所在国家和地区法律、法规，尊重本地风俗习惯；
d） 优化配备人力、物力和财力资源，持续改进HSE管理；
e） 满足顾客规定，保持良好社会形象，提高市场竞争力；
f） 实行HSE培训，使每位员工都积极参加，将HSE管理溶入公司公司文化之中。
1.2 HSE方针
以人为本、健康至上；
安全第一、环保领先；
防止为主、持续改进。
1.3 HSE目的
a）各类重大安全事故、环保事故、职业病为零；
b）减少清洗废液排放，废液解决率达100%；
c）保护员工健康，员工定期体检率达100%；
d）控制和减少普通事故；
e）有效控制噪声和固体废物排放，保护自然环境。
1.4详细HSE指标
a） 单项工程合格率达100%；
b） 无重大安全事故，普通事故率5%如下；
c） 无重大环保事故，普通事故率3%如下，废液解决率达100%。
2组织机构
2.1管理组织构造图及HSE组织网络图
2.1.1 管理组织构造图
项目经理
办公室干事
技术负责人
工艺组
分析化验组
清洗施工成员
安全组
现场办公
后勤保障
施工负责人
现场库存
电器组

2.1.2HSE组织网络图
项目经理

HSE监督

技术负责人
施工负责人

施工二队
施工一队
安全员
HSE监督
化验员

工艺组

3、风险及控制
岗位风险及风险削减、控制
序号
风险及危害
风险影响
削减办法
HSE核心任务分派
监督人
1.

施工队长安全员
安全员
2.

项目经理
技术负责
施工队长
安全员
3.

施工队长
队员
安全员

1、总原则是救死扶伤，以急救员工生命为第一位，做到先急救人员、保护环境，后急救设备设施。
2、险情发生时，为迅速采用应急行动，避免或减少损失，执行如下处置原则：
（1） 疏散无关人员，最大限度减少人员伤亡；
（2） 阻断危险物源，防止二次事故发生；
（3） 保持通信畅通，随时掌握事故发展动态；
（4） 调集救济力量，迅速控制事态发展；
（5） 对的分析现场状况，划定危险范畴，现场决策，当机立断；
（6） 对的分析风险损益，在尽量减少人员伤亡前提下组织设施抢险；
（7） 解决事故险情时，一方面考虑人身安全，另一方面应尽量减少财产损失和环境污染，按有助于恢复施工原则组织应急行动。
三、施工应急预案
（1）
五、施工应急保护办法

a) 总体监控筹划；
b) 工作范畴；
c) 相应采购和工作任务；
d) 施工时限；
e) 工程工作人员数量；
f) 工程进度表；
g) 设备验证；
h) 工程将用法；
i) 使用清洗剂；
j) 安全筹划；
k) 其他文献。
