钢筋加工场建设专项方案.doc

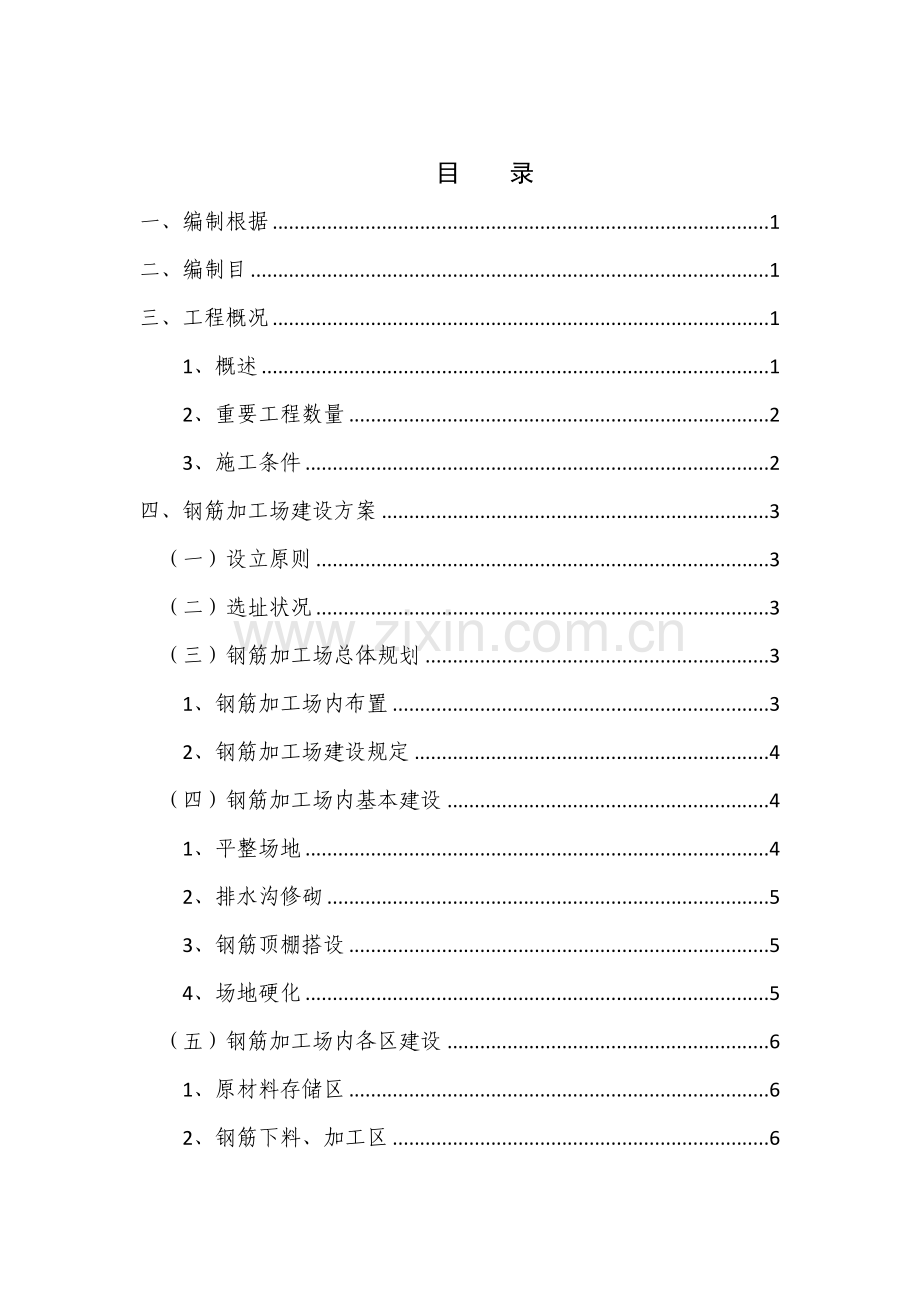

成都经济区环线高速公路德阳至简阳段DJTJ3标段1#钢筋加工场建设方案编制： 审核： 批准： 中铁建大桥工程局集团第五工程有限公司德简高速公路DJTJ3项目经理部二一七年三月目 录一、编制根据1二、编制目1三、工程概况11、概述12、重要工程数量23、施工条件2四、钢筋加工场建设方案3（一）设立原则3（二）选址状况3（三）钢筋加工场总体规划31、钢筋加工场内布置32、钢筋加工场建设规定4（四）钢筋加工场内基本建设41、平整场地42、排水沟修砌53、钢筋顶棚搭设54、场地硬化5（五）钢筋加工场内各区建设61、原材料存储区62、钢筋下料、加工区63、半成品、成品存储区64、标志标牌。65、机械加工设备规定7五、安全管理体系，安全管理办法81、安全生产目的82、安全管理组织机构83、安全生产保证办法94、施工用电安全保护办法105、消防保证办法116、施工机械安全操作规程11六、质量保证体系121、钢筋加工122、钢筋骨架绑扎成型143、钢筋骨架保护层厚度控制154、钢筋防锈16七、环保、水保方针与目的合保证办法161、组织管理办法162、施工噪声防治办法16八、文明施工办法17九、其她181#钢筋加工场建设方案一、编制根据1、国家、交通主管部门发布与工地建设有关文献、原则、规范、规程和指南；2、施工原则化实行细则（中铁建四川德简高速公路有限公司二0一六年三月）；3、现场勘测调查资料；4、德简高速公路项目指引性施工组织设计；5、我公司有关管理制度。二、编制目1、为规范德简高速公路DJTJ3标工地建设管理，改进参建人员生产、生活环境，充分采用集约化施工办法，优化资源配备，贯彻安全、环保、水保管理理念，保证工程质量，提高管理水平和呈现中华人民共和国铁建文明施工形象。2、本方案是中华人民共和国铁建大桥工程局集团有限公司德简高速公路DJTJ3标1#钢筋加工场建设施工指南，施工过程中无特殊状况均应满足本方案规定。三、工程概况1、概述成都经济区环线高速公路德阳至简阳段起于德阳市北部黄许镇，止于在建成安渝高速公路，与成都经济区环线高速公路南段简阳至浦江段顺接。全线设计为双向六车道高速公路原则，设计速度为120Km/h，路基宽度为整体式路基33.5m、分离式路基宽17m。三标起点为垭口隧道起点（桩号为K111+900），终点为龙兴互通终点（桩号为K118+445），路线长度6.545km。2、重要工程数量重要工程内容：隧道0.54km/1座，互通立交1座（主线0.91km），主线大中桥1.81km/6座，涵洞6座，天桥3座，路基3.22km，挖方214.1万m，填方54.9万m。本合同段内路基附属工程涉及植草护坡、拱形骨架护坡、脚墙基本浆砌片石防护、三维网喷播植草护坡、挂双网喷射有机基材、锚杆框架、护肩、挡土墙、排水沟、急流槽、边沟、盲沟、截水沟、土路肩排水。3、施工条件气候条件本项目位于四川盆地中部，成都平原北东至南西地区，呈扇形布设，属亚热带湿润季风气候。四季分明，夏无酷暑，冬无寒冷，冬春两季干旱少雨，很少冰雪，年平均气温16.7。年平均日照时数1071小时，年均降水量在1000毫米以上，雨水集中在7、8两个月。工程地质水文条件区内属长江水系、沱江流域。沱江流域为典型树枝状水系，支流密布，发源于川西北九顶山南麓，绵竹市断岩头大黑湾。对外交通条件项目区域交通运送以公路为主，拟建线路沿线重要有集三路和中广路，此外还分布有某些县乡道路，基本能满足区域与外界联系交通条件，局部路段需要修筑一定便道。四、钢筋加工场建设方案（一）设立原则钢筋加工场选址应远离地质自然灾害区域，用地合法，周边无塌方、滑坡、落石、泥石流、洪涝等自然灾害隐患，无高频、高压电源及油、气、化工等其她污染源。满足安全、环保、水保规定，交通、通讯便利，水电设施齐全。综合考虑本标段重要构造物分布、运送、通电和通水条件等特点，尽量接近主体工程施工部位，做到运送便利、经济合理；并远离生活区、居民区，尽量设在生活区、居民区下风向。（二）选址状况依照设立原则和DJTJ3标现场实际条件综合考虑，将1#钢筋加工场设在垭口隧道出口（主线桩号K112+600）右侧。1#钢筋加工厂重要为垭口隧道钢筋加工场地，加工钢筋总量为3220.395T。钢筋加工场用地为暂时征地，用地合法，距主线距离10m，运用1#便道进出施工场地。钢筋加工场与拟建高速公路平面位置图见附件1钢筋加工场位置关系图。（三）钢筋加工场总体规划1、钢筋加工场内布置1#钢筋加工场位于K112+600线路左侧,占地面积为3亩，采用封闭式管理。设原材存储区、钢筋下料区、加工制作区、半成品存储区、成品待检区、合格成品区、生活区等，各区域分开标记布置。钢筋加工厂用电由垭口隧道变压器接入，并配备120KW发电机一台，钢筋加工厂用水来源于场外深水井。2、钢筋加工场建设规定钢筋加工厂地面做硬化解决并做好散水，钢筋加工棚面积满足施工需要；钢筋加工棚采用钢构造搭设，其立柱基本采用标号不不大于C20混凝土浇筑；顶棚采用固定式拱形防雨棚搭设，高度不不大于7米，顶棚四周应伸出围蔽墙体不少于1.5米，并设立避雷及防风保护办法。棚内按照使用功能分为：原材存储区、钢筋下料区、加工制作区、半成品存储区、成品待检区、合格成品区；棚内设立堆放钢筋原材型钢垫枕，间距不不不大于3m；棚内必要配备消防器材。严格按照规定对现场材料进行标记，标记内容涉及材料名称、产地、规格、检查状态等，并依照不同检查状态和成果采用统一材料标记牌进行标记。钢筋加工厂内醒目位置设立工程公示牌、平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等标志牌。（四）钢筋加工场内基本建设1、平整场地人工配合挖掘机或推土机，将场地内杂物清除干净，对于拐角及机械不能触及地方人工平整，清理出垃圾不得任意抛洒，要集中清理，倾倒在指定位置，场内便道及钢筋原材料堆放区需将场地反挖压实，厚度控制在30cm。2、排水沟修砌在场地周边设立50cm50cm排水沟，排水沟采用12cm厚砖修砌，内壁抹2cm厚M10水泥砂浆，顶面采用钢筋混凝土盖板覆盖。3、钢筋顶棚搭设钢筋顶棚采用固定式拱形防雨棚搭设，高度不不大于7米，四周用活动夹芯板封闭，并在距地面1.5m处每隔5m设立一扇窗，保证钢筋棚采光。钢筋棚由材料设备部到厂家订购，由供应厂家进行现场安装，项目部协助施工。4、场地硬化钢筋加工厂场内硬化用混凝土，硬化原则为20cm厚C20砼，重要运送道路应采用30cm厚C20混凝土硬化，基本不好道路增设碎石掺石屑垫层。场内预设1.5%排水坡度，保证场内无积水。场地整平碾压密实后，进行面层混凝土硬化浇筑施工。在施工前依照现场实际尺寸划分施工面，放出控制桩，按每5m间距设立一排控制桩，在控制桩上放出混凝土面顶面标高。模板安装时，依照控制桩标高，拉线辅助模板进行安装，沿着线条进行布置和加固，并保证模板安装稳定与线条顺直。安装好模板后，进行混凝土浇筑，采用人工整平和振动器振捣。用平板振动器进行振捣收面，然后用滚筒架设在两侧模板面来回滚动两次，待表面初凝时，人工用灰刀进行压光收面。此外，对需要拉毛地方，在其表面抹面平整后及时对混凝土表面进行拉毛。施工缝解决，在施工中由于其她因素而不能进行浇筑施工处，按施工缝进行解决。对地坪混凝土伸缩缝，按10m长度进行设立，要保证通缝，缝间填塞泡沫板。当混凝土达到一定强度后，及时按5m长度进行胀缝切割。伸缩缝和胀缝施工要保证线条顺直。（五）钢筋加工场内各区建设1、原材料存储区原材料存储分区设立进场材料标示牌，严格按照现场材料进行标记，标记内容涉及材料名称、产地、规格、检查状态等，并依照不同检查状态和成果采用统一材料标记牌进行标记。2、钢筋下料、加工区钢筋下料、加工制作区别开并设立标示标牌，在下料区、制作区悬挂钢筋设计大样图，标明尺寸、部位，保证下料及加工精确。在有关机械处悬挂机械操作安全规定公示牌（即安全操作规程）和设备标示牌。焊接、切割、使用氧气、乙炔等易燃易爆场合设立禁止、警告标志。3、半成品、成品存储区场地规划半成品及成品存储区。成品、半成品隔离，对加工完毕成品、半成品钢筋，按其检查状态、检查成果和使用部位等进行分类存储并标记。4、标志标牌。加工场醒目位置设立工程公示牌、施工平面布置图、安全生产牌、消防保卫牌、管理人员名单及监督电话牌、文明施工牌等明示标示。焊接、切割场合设立禁止标志、警告标志。木工加工区设立禁止标志。安全通道设立禁止标志。使用氧气、乙炔等易燃易爆场合设立禁止标志和明示标志。加工场出入口和场内设立禁止和警告标志。用电场合设立警告标志。易发生火灾场合设立安全警告标志。消防器材放置场合设立提示标志。各作业区设立区标记牌。机械设备位置悬挂安全操作规程和设备标记牌。各种原材料、半成品或成品按其检查状态与成果、使用部位等进行标示。标示内容涉及材料名称、产地、规格型号、生产日期、出厂批号、进场日期、检查状态、进场数量、使用单位等，并依照不同检查状态和成果采用统一材料标记牌进行标示。钢筋加工区悬挂各号钢筋打样设计图，表白尺寸、部位，保证下料及加工精确。钢筋加工场管理人员和作业人员统一制服，挂牌上岗。5、机械加工设备规定为满足钢筋加工精准度，采用数控钢筋加工设备（数控弯曲机、数控弯框机）安装调试简便，可靠性高，安全性能好。操作人员熟悉本机构造、性能及保养规程，纯熟掌握机械设备操作规程。金属加工工作台要稳固，卷扬机安装牢固、稳定，防止受力时倾斜和位移。施工现场各类实验设备定期检查。详细投入设备详见钢筋加工场投入机械设备表。钢筋加工场投入机械设备序号设备名称型号规格额定功率（KW）数量备注1数控钢筋切割机GQ402.212数控钢筋弯曲机GW322.213钢筋对焊机UN-10011014液压钢筋调直机GT51011015电焊机BX1-4003256钢筋笼滚焊机FH25002917逆变二氧化碳气体保护焊机NB-315361五、安全管理体系，安全管理办法在施工过程中始终贯彻“安全第一，防止为主，综合治理”方针，建立健全安全环保管理组织机构，完善安全生产保证体系，拟定安全目的，制定安全办法，做好施工中安全工作。1、安全生产目的杜绝发生普通及以上安全责任事故。2、安全管理组织机构成立以钢筋加工场负责人、技术主管、安检负责人员构成安全领导小组，设立专职安全员，领导和组织实行钢筋加工场施工安全管理，保证安全生产目的实现。图1安全管理组织机构图专职安检工程师:杨震武涉及施工作业活动区域内所有工班兼职安全施工员项目经理部施工安全领导组组长:赵斌山副组长:李文副组长:柏超专职安全员:张创领导组实行组工班组3、安全生产保证办法（1）严格执行国家、上级关于部门法律法规及公司安全生产各项规章制度。（2）对各工种进行安全操作规程教诲，做好岗前培训和安全、技术交底工作，并定期进行安全教诲。（3）每月组织安全生产大检查，积极配合上级进行专项和重点检查。（4）施工班组每日进行自检、互检、交接班检查，并做好记录，安检工程师、安全员进行寻常安全巡逻，重点检查用电设备、机械设备。（5）针对施工现场重大危险源、特种作业安全、施工技术安全、大中型设备使用、运转、维修进行重点检查。（6）施工现场禁止非工作人员进入，一切工作人员进入施工现场必要佩戴安全帽。（7） 现场管理人员、作业人员安全帽进行区别配戴，安全监察人员佩戴袖标。（8）施工现场及暂时设施内配备足量消防设备。（9）严格选用符合技术和安全规定施工机具，并坚持安全挂牌制。（10）起重机作业时下方禁止站人，待钢材降落到距地面1m 以内方准接近，就位支撑方可摘钩。（11）人工切断工具牢固。切断不大于30cm短钢材，用钳子夹牢，禁止用手把挟，并在外侧设立防护箱笼罩。4、施工用电安全保护办法（1）施工现场暂时用电按施工现场暂时用电安全技术规范JGJ46规定进行设计、检查和验收。（2）暂时用电做好安全技术交底及验收表；建立健全安全用电管理制度和安全技术培训档案。（3）施工现场用电实行三相五线制和双级漏电保护办法，做到用电设备“一机、一闸、一漏电开关保护”；电器设备均设防雨棚防雨。（4）施工现场电线采用架空、挂设方式架设，并在使用过程中定期检查，保证绝缘良好。（5）电焊机一次线长度不不不大于5m，二次线使用专用线缆，多台电焊机同步工作时，禁止使用公用回路。施工现场变压器，由专人定期检查，并作记录。施工现场电工值班室设有现场供电系统图和值班记录。施工现场电工，必要持证上岗，严格遵守操作规程，非电工禁止擅自乱动电器设备，电器设备浮现故障由电工解决。5、消防保证办法（1）易燃易爆物品妥善存储，符合安全规定，并有专人保管、发放、回收。（2）禁火区禁止动用明火；有焊割作业严格执行“焊割十不准”规定。（3）电气线路、设备经常检查维修，非电工禁止安、拆、检修电气设备。（4）库房、生活区有火源地方，均配备灭火器材。（5）施工区域和生活区消防设施齐全有效，消防器材禁止挪作她用或随意拆除，时刻保持消防道路畅通。（6）项目部每月组织进行一次消防办法检查，保证消防设施合格性。6、施工机械安全操作规程（1）钢筋机械必要专人负责，禁止非操作工操作；（2）操作工必要严格执行“十字作业方针”，即：润滑、紧固、清洁、防腐、调节。认真做好维护保养工作。（3）钢筋加工机械操作人员必要经关于部门进行技能培训并获得合格证后方可上岗。（4）设备使用前必要检查刀片、调直块、成型轴或工作盘等工作部件安装与否对的，有无裂纹，其固定螺丝与否紧固。（5）各传动部件防护罩必要齐全有效。（6）工作前必要检查电源接线与否对的，各电器部件绝缘与否良好，机身与否有可靠保护接地或保护接零。（7）设备使用前必要先空车试运转，确认的确无异常后，才干正式开始工作。（8）机械运转过程中，禁止进行调节、检修和清扫工作。（9）禁止加工（如切断、调直、弯曲等）超过规定规格钢筋或过硬钢筋。（10）在使用调直机时，在导向筒前部应安装一根一米左右长钢管，被调直钢筋应先穿过钢管，再穿入导向筒和调直筒，以防每盘钢筋接近调直完毕时弹出伤人。（11）使用钢筋切断机时，必要将钢筋握紧，应在活动刀片向后退时，将钢筋送入刀口，若遇短料，需用钳子夹住送料。（12）禁止在弯曲机上加工不直钢筋，防止发生安全事故。（13）加工较长钢筋时，应设专人帮扶钢筋，扶钢筋人员应与掌握机械人员动作协调一致，并听其指挥，不得任意拉、（14）对机架上铁屑、钢沫不得用手或用嘴吹，以免划伤伤皮肤或溅入眼中。（15）己切断或弯曲好半成品，应码放整洁，防止个别新切口突出划伤皮肤，每天工作完毕后，对切下碎头等，必要清理干净，并拉闸断电，锁好闸箱方可离开。六、质量保证体系1、钢筋加工钢筋调直采用单控冷拉工艺时，应严格执行实验室规定，精确控制钢筋伸长值，I级钢筋冷拉伸长率2%。调直后钢筋外表不得有裂纹、擦伤、缩颈及重皮现象，调直后钢筋其抗拉强度、弯曲性能均满足设计规定。钢筋连接采用焊接施工工艺过程中，严格按操作规程施工。焊接接头处不得有横向裂纹；电极接触处不得有烧伤现象；焊接接头处弯折角不得不不大于40度；钢筋轴线偏移不得不不大于钢筋直径0.1倍且不得不不大于2mm。桥梁桩基和立柱主筋纵向连接采用滚丝直螺纹连接，例如25主筋接套外径36mm，接套长度60mm,直螺纹钢筋接头检查合格后方可使用。并且要符合如下规定：A、钢筋接头端头距弯曲点不不大于钢筋直径10倍；B、套筒在厂家加工，要有产品合格证，套筒两端用塑料密封塞扣紧，套筒无裂纹及其她缺陷，要有防锈解决；C、套筒材料、尺寸、螺纹规格，公差带及精度级别符合产品设计规格规定；D、加工钢筋丝头时，应采用溶性切削液，当气温低于0C时有防冻办法，不得在不加切削液状况下套丝；E、钢筋丝头螺纹应与连接套筒螺纹相匹配，公差带应符合规范规定；F、完整螺纹某些牙形饱满，牙顶宽度超过0.25P秃牙某些，其合计长度不超过一种螺纹周长（P为螺距）；G、钢筋丝头检查合格后应尽快套上接套或塑料保护帽保护，并分类堆放；H、接头拼装时用管钳扳手拧紧，使两个丝头在套筒中央位置 互相顶紧；各种直径钢筋连接组装后用扭力扳手校核，规定如下：钢筋直径mm1618-2022-2528-3236-40最小扭矩N.m100180240300360I、组装完毕后，套筒每端不适当有一扣以上完整丝扣外露，加上丝头型接头、扩口型及加锁母型接头外露丝扣数不受限制，但应有标记，以便检查进入套筒丝头长度与否满足规定。钢筋切断下料槽钢切口加横挡板，固定于台架上控制下料长度，切断机下料。钢筋下料尺寸精确，受力钢筋顺长度方向容许误差10mm；弯起位置误差为20mm；箍筋内边距离尺寸误差为3mm；钢筋不得有马蹄形切口、重皮、油污或弯起现象；下料好钢筋应分类堆方整洁。钢筋弯曲钢筋弯制严格按操作平台大样图控制成型质量。钢筋弯钩严格按有关原则执行，成型钢筋外观无污染，无翘曲不平现象并分类堆放整洁。预应力管道定位网制作采用专用模具加工。加工成型定位网分类堆码，防止错误使用。定位网加工时要保证焊接质量。2、钢筋骨架绑扎成型主体及桥面钢筋均在现场整体绑扎成型。采用特制钢骨架及开口角钢控制钢筋绑扎尺寸。钢筋骨架绑扎成型后，拆除作业平台。钢筋加工及安装实测项目项次检查项目规定值或容许偏差检查办法和频率1受力钢筋间距（mm）两排以上排距5尺量：每构件检查2个断面同排梁、板、拱肋10基本、锚碇、墩台、柱20灌注桩202箍筋、横向水平钢筋、螺旋筋间距（mm）10尺量：每构件检查5-10个间距3钢筋股价、骨架尺寸（mm）长10尺量：按骨架总数30%抽查宽、高或直径54弯起钢筋位置（mm）20尺量：每骨架抽查30%5保护层厚度（mm）柱、梁、拱肋5尺量：每构件沿模板周边检查8处基本、锚碇、墩台10板3注：1 小型构件钢筋安装按总数抽查30%。2 在海水或腐蚀环境中，保护层厚度不应浮现负值。3、钢筋骨架保护层厚度控制依照设计图纸对钢筋保护层规定设计加工不同型号预制砼垫块，垫块加工尺寸满足误差规定，对每批进场垫块由实验度量。所用预制砼垫块按工艺及技术交底安放，注意垫块安装间距控制。垫块呈梅花型布置，加强受力效果。所有预制砼垫块必要安装在钢筋骨架最外层箍筋上，充分保证钢筋骨架刚度。4、钢筋防锈钢筋加工及绑扎区搭建防雨棚，加工区设排水设施。成品料及骨架半成品采用专用台架架空，防止地面返潮锈蚀钢筋。七、环保、水保方针与目的合保证办法依照本工程区域特点，上场后做好全面规划，做好施工现场环保和水土保持工作，按照“生态、环保”建设原则精心细致进行施工，咱们采用如下详细办法：1、组织管理办法(1)严格执行国家环保部门和地方环保部门及业主规定关于环保和水土保持方面法律、法规，接受本地环保局、建设单位对本工程施工期间环保检查工作、监督管理。(2)严格按照ISO14001环境管理体系认证原则建立环保、水土保护组织机构和体系，统一领导环保、水土保持管理工作。(3)施工期间设环保监督专职人员，对施工人员进行环保知识培训，提高文明施工意识。(4)结合工程实际，科学制定植被及水土保持、水质和水利设施保护、大气环境、噪声防治、施工营地废物解决方案和办法，避免由于施工办法不当而导致对环境污染和破坏。2、施工噪声防治办法施工噪声防治办法重要用来保护公路沿线声环境敏感点，如农村居住区等环境敏感点，施工中必要采用如下办法：(1)机械加工点远离居民集中居住区或其她环境敏感点。(2)尽量避免夜间安排噪声很大机械施工，特别是高噪声施工作业。(3)设备选型考虑低噪声产品，设备底座设立防震基本，噪声超标设备一律不用；对使用工程机械和运送车辆安装消声器并加强维修保养，减少噪声。恰当控制机械布置密度，条件容许时拉开一定距离，避免机械过于集中形成噪声叠加。八、文明施工办法1、所有材料必要按各自类型分别进行标记，（标记内容：名称、型号、生产厂家、出厂日期、检查合格牌等）并堆放整洁，此事由各工区详细实行，由物资部进行统一布置。2、现场应严格按防汛规定，设立持续畅通排水设施和其他应急设施，防止泥浆、污水、废水处处溢流或堵塞排水河道。3、输物资材料、垃圾和工程渣土车辆，应采用有办法，防止建筑材料、垃圾和工程渣土飞扬、撒落或流溢，保证行驶途中不污染交通和环境。4、因工程施工导致沿线居民出入口障碍和道路交通堵塞，工区应采用有效办法，保证出入口道路畅通。5、各种机械设备按照相应安全操作规程，必要排列整洁，便于施工。6、规定施工人员必要佩戴齐全各种劳动保护用品（安全帽、工作服、防滑鞋），高空作业必要系好安全绳。7、进入工作区，不得赤膊、赤脚、不得穿拖鞋、高跟鞋和其他带钉、易滑鞋，女工不得穿裙子，不得在施工现场打闹、推拉或躺卧，不得将家属、亲朋朋友、小孩及无关人员带入施工现场。8、施工现场其他暂时设施也要符合文明施工规定，区域分布要清晰，施工区域与非施工区域严格分隔，场容场貌整洁整洁、有序，文明施工区域或危险区域应设立警示牌，并采用安全保护办法。9、施工现场已制作安装完毕各种标牌及其他设施由所属区域进行维护，若有损坏应由该工区进行修复。九、其她未尽事项严格参照施工原则化实行细则执行。
