车库门使用保养基础手册.doc

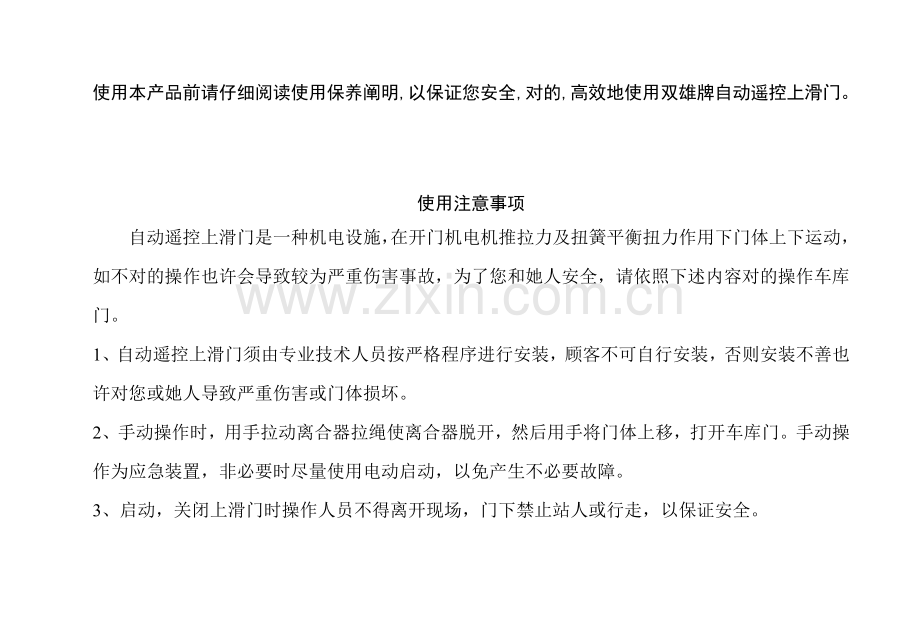

使用本产品前请仔细阅读使用保养阐明,以保证您安全,对的,高效地使用双雄牌自动遥控上滑门。

使用注意事项
自动遥控上滑门是一种机电设施，在开门机电机推拉力及扭簧平衡扭力作用下门体上下运动，如不对的操作也许会导致较为严重伤害事故，为了您和她人安全，请依照下述内容对的操作车库门。
1、自动遥控上滑门须由专业技术人员按严格程序进行安装，顾客不可自行安装，否则安装不善也许对您或她人导致严重伤害或门体损坏。
2、手动操作时，用手拉动离合器拉绳使离合器脱开，然后用手将门体上移，打开车库门。手动操作为应急装置，非必要时尽量使用电动启动，以免产生不必要故障。
3、启动，关闭上滑门时操作人员不得离开现场，门下禁止站人或行走，以保证安全。
4、应将遥控器放置在小朋友触及不到地方，否则也许发生危险。
5、明确车库门完全关闭后方可离开。
6、车库门无论在电动或手动开关时，牢记不能将手放在两块门板连接处，否则也许导致手严重受伤。
7、禁止擅自拆装替代任何部件，以免发生危险，一旦浮现异常状况，请及时与厂商联系，由专业人员解决。

功能特点
杭州双雄机电技术有限公司专业生产各种自动遥控车库门和自动遥控车位器。双雄自动上滑车库门集电气、机械、控制为一体。是21世纪实现家居智能化，办公智能化抱负车库门系统。
双雄自动上滑车库门体采用彩涂钢板/聚氨酯发泡材料/彩涂钢板构造，整体造型美观大方，门板结实耐用，绝缘隔热。集装饰，防护功能于一体。通过双雄开门机驱动上滑门启动与关闭，运转平稳，超低噪音。上、下行程智能按键调节，定位精准可靠。遥控器滚码调频，防止解码。设有障碍检测装置，开闭安全。停电时，可手动操作，以便省力。
构造图（图一）
技术参数
电源电压： …………220V 50HZ 交流 公称拉力： …………600N
运营速度： …………每秒17厘米 运营距离： …………可调至5米
耗电量（运营中）： 140W 公称扭矩： …………12N.m
耗电量（待机状态）：4W 门体材料： ……… 钢/聚氨酯发泡/钢
操作办法： ……… 遥控、手动 遥控距离： ………＞20米
门支撑杆： ………可变长度门臂 手动装置： ………电机离合装置
人身安全： ………遇障碍物反弹 电机类型： ………直流减速电机
附件均使用低电压
电机工作电压： …24V 直流 升降力： …………数码式独立调节
行程设立： ………数码式独立调节
使用保养办法
一、遥控操作
双雄牌上滑门为您配有遥控装置，您可使用遥控器开门与关门。双雄牌上滑门在安装时，已为您调节好了启动与关闭上、下行程位置。您只须按动遥控器按键即可控制门体启动与关闭或在任意位置停止。按遥控器任一键单键循环操作，上滑车库门启动—停止—关闭。（若发现遥控距离变近或发射批示灯暗，应及时更换电池）
开门机有四个批示灯和四个按键开关，排列如下：

按键P用于选取要调节内容，“+”和“-”键用于调节，P、+、—上方三个批示灯用于批示当前状态，按键L和其上方批示灯用于滚码遥控设定。下面详细简介调节办法：（下文中“¤ ”表达灯亮，“ ●”表达灯灭）
1、 设定行程限位
1.1调节上限位：
按“P”键，批示灯变为：¤●●●，表达调节上限位。
按“+”键门体升高，按“-”键门体减低，普通将门开到与梁或定板下沿齐平，调节完毕按“P”键。
1.2调节下限位：
按“P”键，批示灯变为：●●¤●，表达调节下限位。
按“+”键门体升高，按“-”键门体减少，普通将门体调节到关严而不顶紧地为宜，调节完毕按“P”键。
2、力量调节
2.1调节向上启动发力：
按“P”键，批示灯变为：¤¤●●，表达调节向上启动力。
按“+”键加大启动力，按“-”键减小启动力，如果门向上启动未到上限位即自动停止时可恰当增长启动力，调节完毕按“P”键。
2.2调节向下反弹力
按“P”键，批示灯变为：●¤¤●，表达调节向下反弹力 。
按“+”键加大反弹力，按“-”键减小反弹力；关门时试用手托门体，如反弹力太大可恰当减小反弹力；如果关门时自动反弹力可恰当增长反弹力，建议反弹力调节到30—50牛顿（3-5公斤）为宜，调节完毕按“P”键。
2.3软停止速度调节
按“P”键，批示灯变为：●¤●●，表达调节电机运营到接近限位位置时减速运营速度。
按“+”键提高软停速度，按“-”键减低软停速度；如果发现门运营到距上下限位位置10厘米以内即自动停止而门不能开到原先设定限位位置，可恰当提高软停速度；如果发现门在运营到限位位置附近时没有减速运营效果，可恰当减低软停速度，关门调节完毕按“P”键。
3恢复出厂设立
按“P”键，批示灯变为：¤●¤●，表达恢复出厂设立。
按“+”或“-”键恢复出厂设立，普通安装时不需要做此调节。
4正常运营
按“P”键，批示灯变为：¤¤¤●，表达正常运营。
正常运营时开门机接受遥控器命令和墙上开关命令，同步还接受“+”，“-”键命令，按“+”开门，按“-”关门，门体运营时按“+”、“-”键即停止。
5测试安全反向系统
检查安全反向功能非常重要。车库门遇到地面20厘米厚障碍物时，必要反向。若开门机预设立不对的，关门时也许会导致人员受伤。因而，请按规定调节且每月检查一次反向系统。
二、电动操作
您可选取安装墙壁电动开关，您只须按动固定在墙壁位置控制按钮开关，即可控制门体启动与关闭。当门在运营时，再按按钮，门将停止运动。（墙壁开关应安装在可以看到车库门并且小孩摸不到地方。）
三、手动操作
对于普通有后门车库，停电时您可通过后门进入车库，用手拉动离合装置手柄上拉绳，即可松开驱动器上离合装置，然后手动将上滑门抬起打开。关闭门体时，用手拉住门体拉手，用力将门拉究竟，使离合装置合上，即可将门锁上，并恢复到电动运营状态。
四、室外操作
若您车库没有后门，建议您安装停电应急启动锁，运用该锁从室外启动上滑门。详细操作如下：将钥匙插入锁眼转动锁芯，将与锁芯相连钢丝绳一起拉出。拉动钢丝绳即可松开驱动器上离合装置，用手抬上滑门拉手将车库门打开。
五、安全装置
双雄牌上滑门设有障碍检测装置，防止上滑门在运营时对您及她人导致伤害。当上滑门在启动过程中遇到障碍，上滑门将自动停止运营。当上滑门在关闭过程中遇到障碍，上滑门将自动反弹。
六、寻常保养
平时注意保持轨道内清洁，随时清除落入轨道内杂物，以免妨碍门体运动。每月手动检查一次门与否平衡或有卡住现象，检查扭簧及配件安装与否牢固或损坏，检查安全反向与否正常。如果需要，请专业人员检修。每年给轮子、轴承及铰链上油。

常用故障排除
一、墙上开关与遥控器都不能使开门机工作
1、 电源接通了吗？用灯泡插入相应插座。若灯泡不亮，请检查电源柜及自动开关系统。（有些开关是通过墙壁上开关来控制。）
2、 所有门锁都打开了吗？
3、 门下方有冰或雪吗？它会将门冻住。请清除冰雪。
4、 门弹簧会断，此时，要请专业人员更换。
二、遥控器可控制门开关，但墙上开关不能：
检查墙壁开关到开门机之间连接线。
三、墙上开关可控制门开关，但是遥控器不能：
检查遥控器上批示灯在按压遥控器按钮时与否亮度不够或不亮，如有此状况请更换遥控器电池。
若几种遥控器中只有一种可以控制，请检查接受器与遥控器密码设立。
四、遥控器遥控距离不够远：
1、 换新电池了吗？若需要，请更换电池。
2、 在您汽车另一位置使用遥控器。
3、 金属车库门，以及带金属薄膜或金属涂层车库门会减少遥控距离。
4、 用同轴电缆铺设到门外。
5、 若问题依然存在（5米之内），需要更换接受机型号，使用此外频率（此时遥控器也必要更换）
五、门无缘故反向：
1、 有障碍阻挡车库门吗？拉开离合开关，用手开关门。若门没有不平衡或卡住，请与专业人员联系。
2、 若门底下冰雪与关闭门相接触，请清除。
3、 请检查与否升降力设立完全对的。
4、 若车库门在到达完全关闭位置时返回，请重新设立下限位。
5、 检查红外保护装置（如果选装话）
当调节完毕后，请重复检查安全反向装置。
重新调节升降力大小以及门上下限位是完全正常，特别是天气会影响门运动过程。
六、车库门自己开关：
与否邻居遥控器与您遥控器频率及密码相似？消除所有遥控器密码，重新编码，或变化密码。
七、门向下运动一段距离后反向：
参照本手册开门机参数调节某些调节向下反弹力。
八、门可以打开，但不能关闭：
1、 如果安装了红外保护系统，请检查红外保护系统。
2、 试调节向下反弹力。
九、开门灯不亮：
更换发光二极管。
十、开门机嘎嘎作响并规定最大提高力：
有也许门不平衡或弹簧断了。请关闭门，用离合开关使滑块与离合器芯轴脱离。用手打开关闭车库门，一种平衡安装车库门，应当在任何位置都可以稳定不动，由于弹簧支持着她。若门不能这样稳定，要请专业人员检修，不要再提高升降力。
十一、开门机马达短暂轰鸣响后停止工作：
1、 车库门弹簧很也许断裂了。请见上面所述。
2、 如果这个问题出当前初次运营开门机，则阐明车库锁没有打开。请打开车库门锁。
3、 升降力太小。
4、 链条张紧力设立不对的。分离门与滑块，并保证压缩弹簧至少20毫米长。
十二、开门机在断电状况下不工作：
1、 向下拉开离合开关，使滑块脱离离合器芯轴。然后用手开关车库门。下一次开动开门机时，滑块又会与链条上离合器芯轴啮合。
2、 安装停电应急锁（可作为附件购买）以便在断电时，在车库外使滑块脱离开门机。
