高支模砼浇筑专项方案.doc

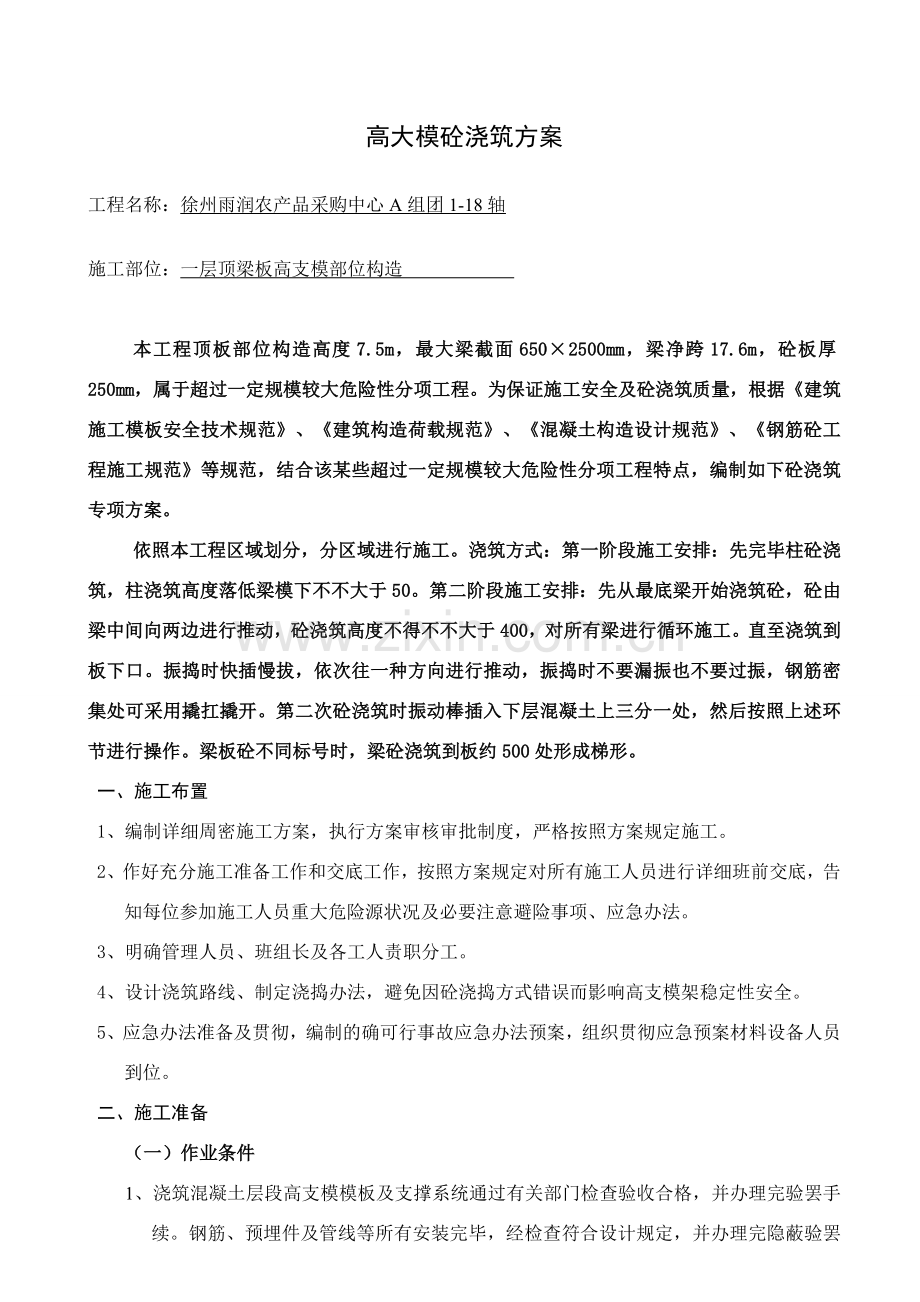

高大模砼浇筑方案

工程名称：徐州雨润农产品采购中心A组团1-18轴

施工部位：一层顶梁板高支模部位构造

本工程顶板部位构造高度7.5m，最大梁截面650×2500mm，梁净跨17.6m，砼板厚250mm，属于超过一定规模较大危险性分项工程。为保证施工安全及砼浇筑质量，根据《建筑施工模板安全技术规范》、《建筑构造荷载规范》、《混凝土构造设计规范》、《钢筋砼工程施工规范》等规范，结合该某些超过一定规模较大危险性分项工程特点，编制如下砼浇筑专项方案。
依照本工程区域划分，分区域进行施工。浇筑方式：第一阶段施工安排：先完毕柱砼浇筑，柱浇筑高度落低梁模下不不大于50。第二阶段施工安排：先从最底梁开始浇筑砼，砼由梁中间向两边进行推动，砼浇筑高度不得不不大于400，对所有梁进行循环施工。直至浇筑到板下口。振捣时快插慢拔，依次往一种方向进行推动，振捣时不要漏振也不要过振，钢筋密集处可采用撬扛撬开。第二次砼浇筑时振动棒插入下层混凝土上三分一处，然后按照上述环节进行操作。梁板砼不同标号时，梁砼浇筑到板约500处形成梯形。
一、施工布置
1、编制详细周密施工方案，执行方案审核审批制度，严格按照方案规定施工。
2、作好充分施工准备工作和交底工作，按照方案规定对所有施工人员进行详细班前交底，告知每位参加施工人员重大危险源状况及必要注意避险事项、应急办法。
3、明确管理人员、班组长及各工人责职分工。
4、设计浇筑路线、制定浇捣办法，避免因砼浇捣方式错误而影响高支模架稳定性安全。
5、应急办法准备及贯彻，编制的确可行事故应急办法预案，组织贯彻应急预案材料设备人员到位。
二、施工准备
（一）作业条件
1、浇筑混凝土层段高支模模板及支撑系统通过有关部门检查验收合格，并办理完验罢手续。钢筋、预埋件及管线等所有安装完毕，经检查符合设计规定，并办理完隐蔽验罢手续。
2、浇筑混凝土用架子及应急通道已支搭完毕，并经检查合格。
3、商品砼原材料及外加剂等经检查符合关于原则规定，实验室已下达混凝土配合比告知单。
4、经检查核定计量精确，振捣器（棒）经检查试运转合格。
5、施工工长依照施工方案对操作班组已进行全面施工技术交底，混凝土浇筑申请书已被批准。

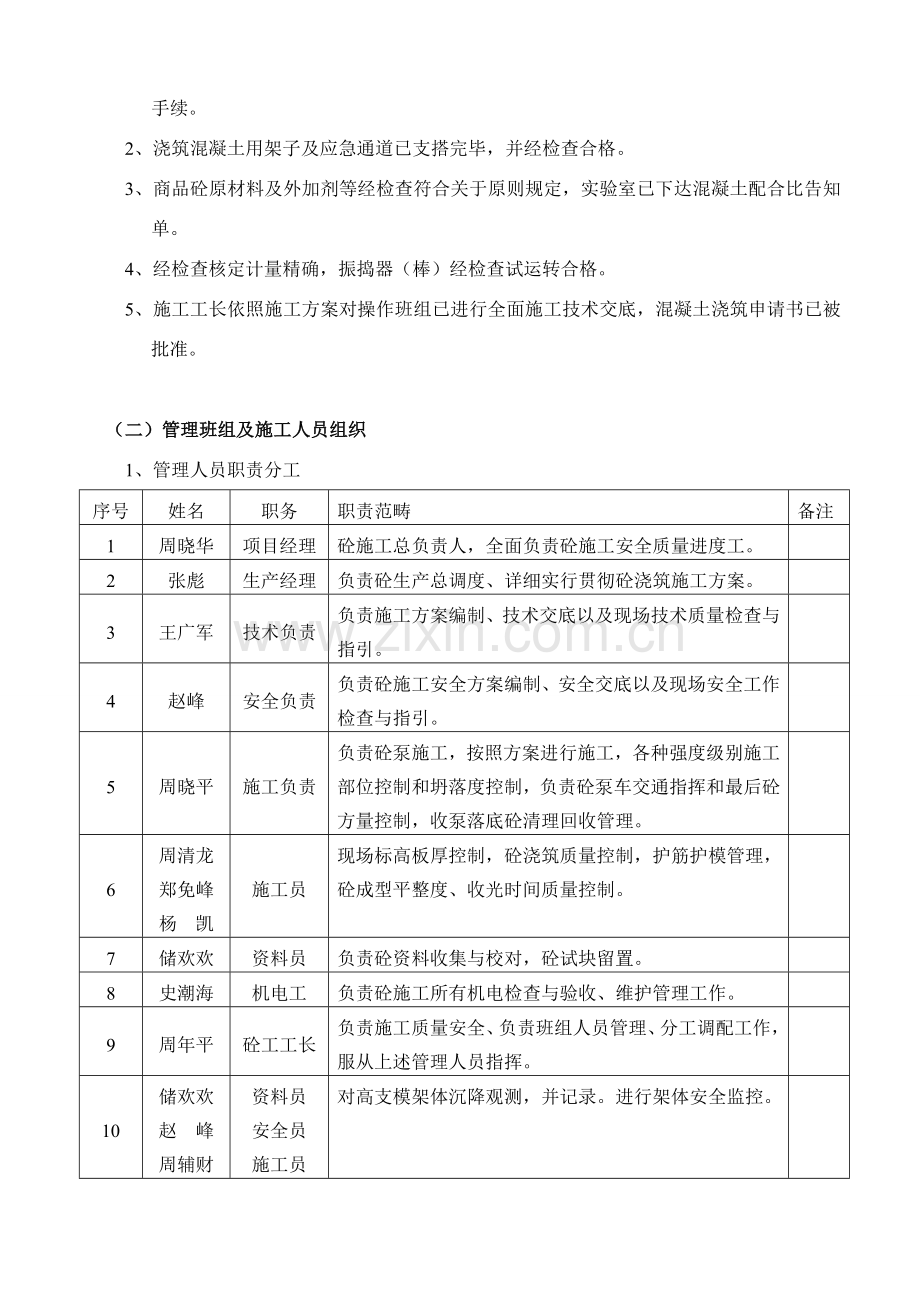

（二）管理班组及施工人员组织
1、管理人员职责分工
序号
姓名
职务
职责范畴
备注
1
周晓华
项目经理
砼施工总负责人，全面负责砼施工安全质量进度工。

2
张彪
生产经理
负责砼生产总调度、详细实行贯彻砼浇筑施工方案。

3
王广军
技术负责
负责施工方案编制、技术交底以及现场技术质量检查与指引。

4
赵峰
安全负责
负责砼施工安全方案编制、安全交底以及现场安全工作检查与指引。

5
周晓平
施工负责
负责砼泵施工，按照方案进行施工，各种强度级别施工部位控制和坍落度控制，负责砼泵车交通指挥和最后砼方量控制，收泵落底砼清理回收管理。

6
周清龙
郑免峰
杨 凯
施工员
现场标高板厚控制，砼浇筑质量控制，护筋护模管理，砼成型平整度、收光时间质量控制。

7
储欢欢
资料员
负责砼资料收集与校对，砼试块留置。

8
史潮海
机电工
负责砼施工所有机电检查与验收、维护管理工作。

9
周年平
砼工工长
负责施工质量安全、负责班组人员管理、分工调配工作，服从上述管理人员指挥。

10
储欢欢
赵 峰
周辅财
资料员
安全员
施工员
对高支模架体沉降观测，并记录。进行架体安全监控。

2、施工人员职责分工
序号
工种
人数配备
职责范畴
备注
1
砼振捣手
6人
负责砼振捣
技术工
2
泵车出料
2人
负责砼灌车出料放料控制
普工
3
泵管放料
4人
负责泵管出料放料控制
技术工
4
平料人员
8人
负责用锹粗略平整
普工
5
刮尺找平
6人
负责平整度及板厚标高控制，用刮尺进行精准找平，边角处机械压光部位不能收光时人工收光，扫毛工作。
技术工
6
压光机手
2人
负责开磨光机进行收光。
技术工
7
振动器开关
2人
负责振动器开关控制和振动器及电线运送工作
普工
8
护筋工
4人
负责护筋值班，钢筋位置、保护层质量控制，发现问题及时解决。
技术工
9
护模工
8人
负责跟踪振捣人员机械运营，发现漏浆跑模问题及时解决，若浮现大炸模现象及时报告申请力量补救。
技术工
10
水电工
2人
负责水电管线位置及预埋质量控制

（三）重要机具投入

二、施工组织
1、本次浇筑14区二层构造梁砼总量为500m3，砼强度级别采用C50，砼坍落度规定≤180mm。
板砼350m3,砼级别C35。砼坍落度≤180。后来各区域砼施工均执行此方案。
2、砼施工采用泵送商品砼，砼泵车1台，臂长规定为≥52m规格，砼运送灌车12辆。筹划浇筑时间待定。
3、浇筑路线：1台泵车由内向外，由东向西进行，浇筑顺序梁→板，≥1m高梁分层下料浇捣。
4、施工人员安排：采用两个班组流水作业，砼工每班组砼工18人，每班人员分工，振捣手3人，后天出料1人，现场泵口放料2人，平料4人，刮尺找平3人，振捣器电线牵引1人，开磨光机1人，木工护模班组人员8人，钢筋工护筋人员4人，水电工护管人员2人。详细分工详见施工人员分工表。
5、施工作业时不得间断，工人吃饭时采用换岗形式，换岗时必要做好先后班交接，特别是振捣人员交接工作必要详细。

三、工艺流程

养护
梁、楼梯、板混凝土浇筑与振捣
作业准备
混凝土运送
混凝土搅拌

四、操作工艺
（一）作业准备
1、浇筑前应将模板内垃圾、泥土等杂物及钢筋上油污清除干净，并检查钢筋保护层垫块与否垫好，钢筋保护层垫块与否符合规范规定。
2、如使用木模板时应浇水使模板湿润。柱子模板扫除口应在清除杂物及积水后再封闭。
3、施工缝松散混凝土及混凝土软弱层已剔掉清净，已经露出石子，并浇水湿润，无明水。
4、梁、柱钢筋钢筋定距框已安装完毕，并通过隐预检。

（二）混凝土浇筑与振捣普通规定
1、本工程采用预拌泵送商品砼，砼进场前一方面进行配合比及质保资料核验，然后进行资料收集。并进行坍落度检查合格。
2、泵车进场架设必要由施工负责人指挥，按照指定地点进行架设，架设完毕必要通过安 全员验收合格。砼开泵必要得到项目经理开泵令方可施工。
3、润滑泵管砂浆采用现场搅拌，对于润滑泵管砂浆禁止喷洒到楼面上。
4、浇筑混凝土时应分段分层持续进行，浇筑层高度应依照砼供应能力，一次浇筑方量，砼初凝时间，构造特点、钢筋疏密综合考虑决定，普通为振捣器作用某些长度1.25倍。
5、使用插入式振捣器应快插慢拔，插点要均匀排列，逐点移动，顺序进行，不得漏掉，做到均匀振实。移动间距不不不大于振捣作用半径1.5倍（普通为30—40cm）。振捣上一层时应插入下层5－10cm，以使两层砼结合牢固。表面振动器（或称平板振动器）移动间距，应保证振动器平板覆盖已振实某些边沿。
6、浇筑混凝土应持续进行。如必要间歇，其间歇时间应尽量缩短，并应在前层混凝土初凝之前，将次层混凝土浇筑完毕。间歇最长时间应按所用水泥品种、气温及混凝土凝结条件拟定，普通超过2h应按施工缝解决。（当混凝土凝结时间不大于2h时，则应当执行混凝土初凝时间）
7、浇筑混凝土时应经常观测模板、钢筋、预留孔洞、预埋件和插筋等有无移动、变形或堵塞状况，发现问题应及时解决，并应在已浇筑混凝土初凝前修正完好。
8、砼表面平整度控制不得不不大于5mm，标高控制不得不不大于±8mm。

（三）梁、板混凝土浇筑
1、先从最低梁开始浇筑砼，砼由梁中间向两边进行推动，砼浇筑高度不得不不大于400，对所有梁进行循环施工。直至浇筑到板下口。振捣时快插慢拔，依次往一种方向进行推动，振捣时不要漏振也不要过振，钢筋密集处可采用撬扛撬开。第二次砼浇筑时振动棒插入下层混凝土上三分一处，然后按照上述环节进行操作。梁板砼不同标号时，梁砼浇筑到板约500处形成梯形。然后浇筑板砼随着阶梯形不断延伸，板混凝土浇筑持续向迈进行。
2、浇捣时，浇筑与振捣必要紧密配合，第一层下料慢些，梁底充分振实后再下二层料，用“赶浆法”保持水泥浆沿梁底包裹石子向前推动，每层均应振实后再下料，梁底及梁帮部位要注意振实，振捣时不得触动钢筋及预埋件。
3、梁柱节点钢筋较密时，浇筑此处混凝土时宜用小粒径石子同强度级别混凝土浇筑，并用小直径振捣棒振捣。
4、浇筑板混凝土虚铺厚度应略不不大于板厚，用平板振捣器垂直浇筑方向来回振捣，厚板可用插入式振捣器顺浇筑方向托拉振捣，并用铁插尺检查混凝土厚度，振捣完毕后用长木抹子抹平。施工缝处或有预埋件及插筋处用木抹子找平。浇筑板混凝土时不容许用振捣棒铺摊混凝土。
5、施工缝位置：宜沿次梁方向浇筑楼板，施工缝应留置在次梁跨度中间1燉3范畴内。施工缝表面应与梁轴线或板面垂直，不得留斜槎。施工缝宜用木板或钢丝网挡牢。
6、施工缝处须待已浇筑混凝土抗压强度不不大于1.2MPa时，才容许继续浇筑。在继续浇筑混凝土前，施工缝混凝土表面应凿毛，剔除浮动石子和混凝土软弱层，并用水冲洗干净后，先浇一层同配比减石子砂浆，然后继续浇筑混凝土，应细致操作振实，使新旧混凝土紧密结合。

（四）楼梯混凝土浇筑
1、楼梯段混凝土自下而上浇筑，先振实底板混凝土，达到踏步位置时再与踏步混凝土一起浇捣，不断持续向上推动，并随时用木抹子（或塑料抹子）将踏步上表面抹平。
2、本工程楼梯为滑动支座楼梯，施工缝设在滑动支座处。

（五）所有浇筑混凝土楼板面均进行压光、扫毛：
1、压光时间要恰当掌握好，压光过早易浮现砼表面裂缝现象，普通楼面压光不得少于2遍，有防水规定楼面压光次数不得少于3遍，且压光时杜绝浮浆和积水现象。
2、扫毛时应当顺一种方向扫，刷细纹，禁止随意扫毛，影响混凝土表面观感。

（六）养护
混凝土浇筑完毕后，应在12h以内加以覆盖和浇水，浇水次数应能保持混凝土有足够润湿状态，养护期普通不少于7昼夜。

（七）混凝土试块留置
1、按照规范规定试块取样规定做标养试块取样：
标养试块留置X组，试模规格1503mm
同条件试块留置X组，试模规格1503mm
拆模试块留置2组，试模规格1503mm
1000方如下每100方一组，1000方以上每200方一组。

（八）成品保护
1、要保证钢筋和垫块位置对的，不得踩楼板、楼梯分布筋、弯起钢筋，不碰动预埋件和插筋。在楼板上搭设浇筑混凝土使用浇筑人行道，保证楼板钢筋负弯矩钢筋位置。
2、不用重物冲击模板，不在梁或楼梯踏步侧模板上踩，应搭设跳板，保护模板牢固和严密。
3、已浇筑楼板、楼梯踏步上表面混凝土要加以保护，必要在混凝土强度达到1.2MPa后来，方准在面上进行操作及安装构造用支架和模板。
4、在浇筑混凝土时，要对已经完毕成品进行保护，对浇筑上层混凝土时流下水泥浆要专人及时清理干净，洒落混凝土也要随时清理干净。
5、对阳角等易碰坏地方，应当有办法。

（九）应注意质量问题
1、蜂窝：因素是混凝土一次下料过厚，振捣不实或漏振，模板有缝隙使水泥浆流失，钢筋较密而混凝土坍落度过小或石子过大，柱、墙根部模板有缝隙，以致混凝土中砂浆从下部涌出而导致。
2、露筋：因素是钢筋垫缺位移、间距过大、漏放、钢筋紧贴模板、导致露筋，或梁、板底部振捣不实，也也许浮现露筋。
3、孔洞：因素是钢筋较密部位混凝土被卡，未经振捣就继续浇筑上层混凝土。
4、缝隙与夹渣层：施工缝处杂物清理不净或未浇底浆振捣不实等因素，易导致缝隙、夹渣层。
5、梁、柱连接处断面尺寸偏差过大，重要因素是柱接头模板刚度差或支此部位模板时未认真控制断面尺寸。
6、现浇楼板面和楼梯踏步上表面平整度偏差太大：重要因素是混凝土浇筑后，表面不用抹子认真抹平。 上人过早或未垫板进行操作。

五、应急预案
1．安全事故应急救援架构
组 长：周晓华 联系电话：
副组长：张 彪 联系电话：
成 员：陈国元、徐守兵、赵峰、周晓平
应急救援联系电话
急救中心：120
2．应急办法
当事故发生后，现场关于人员应及时报告现场负责人及事故应急救援组组长，由应急救援组长指挥对伤员及时组织急救，采用有效办法防止事故扩大和保护现场。按照关于规定，及时报告公司安全管理部门和本公司安全生产负责人，及祈求救援。
救援线路同高支模安全施工方案，在此简略。
3．发生高处坠落事故应急救援
当发生高处坠落事故后，急救重点放在对休克、骨折和出血上进行解决。
(1)发生高处坠落事故，应立即组织急救伤者，一方面观测伤者受伤状况、部位、伤害性质，如伤员发生休克，应先解决休克。遇呼吸、心跳停止者，应及时进行人工呼吸，胸外心脏挤压。处在休克状态伤员要让其安静、保暖、平卧、少动，并将下肢抬高约20度左右，尽快送医院进行急救治疗。
(2)浮现颅脑损伤，必要维持呼吸道畅通。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再搬运。遇有凹陷骨折、严重颅底骨折及严重脑损伤症状浮现，创伤处用消毒纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送就近有条件医院治疗。
(3)发现脊椎受伤者，创伤处用消毒纱布或清洁布等覆盖伤口，用绷带或布条包扎后。搬运时，将伤者平卧放在帆布担架或硬板上，以免受伤脊椎移位、断裂导致截瘫，招致死亡。急救脊椎受伤者，搬运过程，禁止只抬伤者两肩与两腿或单肩背运。
(4)发现伤者手足骨折，不要盲目搬动伤者。应在骨折部位用夹板把受伤位置暂时固定，使断端不再移位或剌伤肌肉，神经或血管。固定办法：以固定骨折处上下关节为原则，可就地取材，用木板、竹头等，在无材料状况下，上肢可固定在身侧，下肢与腱侧下肢缚在一起。
(5)遇有创伤性出血伤员，应迅速包扎止血，使伤员保持在头低脚高卧位，并注意保暖。对的现场止血解决办法。
①普通伤口小止血法：先用生理盐水(0.9%NaCl溶液)冲洗伤口，涂上红汞水，然后盖上消毒纱布，用绷带；较紧地包扎。
②加压包扎止血法：用纱布、棉花等做成软垫，放在伤口上再加包扎，来增强压力而达到止血。
③止血带止血法：选取弹性好橡皮管、橡皮带或三角巾、毛巾、带状布条等，
上肢出血结扎在上臂上1/2处(接近心脏位置)，下肢出血结扎在大腿上1/3处(接近心脏位置)。结扎时，在止血带与皮肤之间垫上消毒纱布棉垫。每隔25~40分钟放松一次，每次放松0.5~1分钟。
(6)动用最快交通工具或其她办法，及时把伤者送往邻近医院急救，运送途中应尽量减少颠簸。同步，密切注意伤者呼吸、脉搏、血压及伤口状况。
4．发生脚手架坍塌应急救援
(1)施工项目在班组作业前必要要结合工作环境进行有针对性安全技术交底。并保持出入口畅通。
(2)在施工危险区域悬挂对口警示标志，设专人监护。按规定设防护办法。保持出入口畅通，有筹划清理拆除下来材料，禁止阻塞通道。
(3)当脚手架搭设和拆除过程中发生大面积崩塌、坍塌，不要慌张，保持镇定，注意事态发展状况、方向及受影响位置，有序指挥员工疏散。
(4)在坍塌过程中不要盲目抢险，有危及用电安全，应立即切断电源，确认未有继续坍塌危险状况下，组织急救人员，采用有效办法进行急救工作，一方面急救受伤人员，再急救集体财产。
(5)现场急救解决：
①尽快解除重物压迫，减少挤压综合症发生。
②伤肢制动，可用夹板等简朴托持伤肢。
③伤肢降温(避免冻伤)，尽量避免局部热缺血。
④伤肢不应抬高、按摩或热敷。
⑤如果挤压部位有开放创伤及活动出血者，应止血，但避免加压，除有大血管断裂
外不用止血带。
⑥迅速转往医院。
(6)立即设危险区域，并设警示标志，设专人监护，保护事故现场。
(7)按规定上报关于主管部门祈求救援。

编制单位：日照城建建设工程有限公司
徐州雨润工程项目部

7月5日
参会人员签名：
