吸油烟机企业基础标准.doc

中山市小霸王生活电器

企业标准
吸油烟机例行检验标准
吸油烟机确定检验标准
零部件进货检验标准
关键零部件确定检验标准
文件编号：XBW/QB-
受控状态：

编制：

同意：

7月10日公布 7月15日实施
企业标准

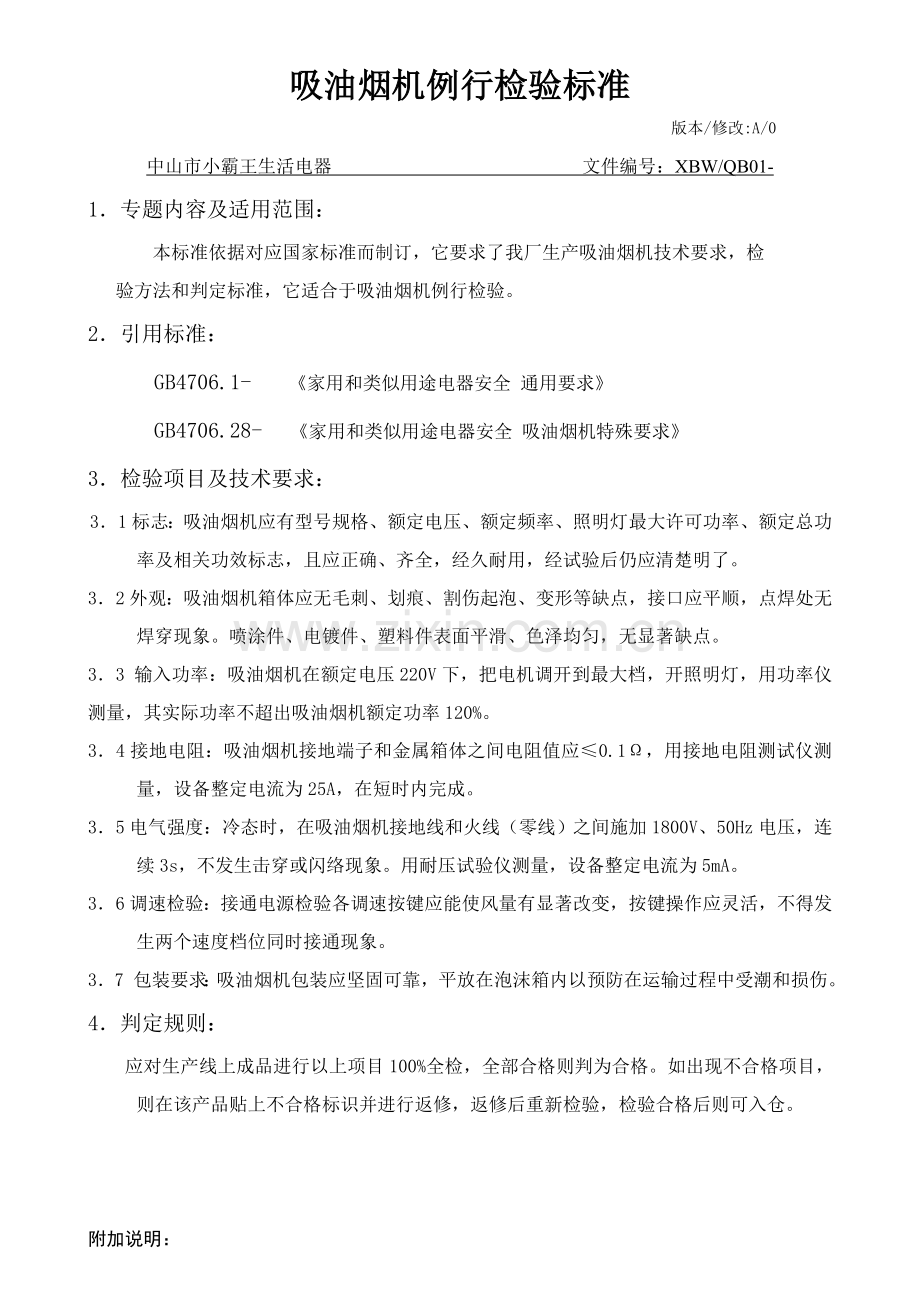

吸油烟机例行检验标准
版本/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB01-
1．专题内容及适用范围：
本标准依据对应国家标准而制订，它要求了我厂生产吸油烟机技术要求，检
验方法和判定标准，它适合于吸油烟机例行检验。
2．引用标准：
GB4706.1- 《家用和类似用途电器安全 通用要求》
GB4706.28- 《家用和类似用途电器安全 吸油烟机特殊要求》
3．检验项目及技术要求：
3．1标志：吸油烟机应有型号规格、额定电压、额定频率、照明灯最大许可功率、额定总功率及相关功效标志，且应正确、齐全，经久耐用，经试验后仍应清楚明了。
3．2外观：吸油烟机箱体应无毛刺、划痕、割伤起泡、变形等缺点，接口应平顺，点焊处无焊穿现象。喷涂件、电镀件、塑料件表面平滑、色泽均匀，无显著缺点。
3．3 输入功率：吸油烟机在额定电压220V下，把电机调开到最大档，开照明灯，用功率仪测量，其实际功率不超出吸油烟机额定功率120%。
3．4接地电阻：吸油烟机接地端子和金属箱体之间电阻值应≤0.1Ω，用接地电阻测试仪测量，设备整定电流为25A，在短时内完成。
3．5电气强度：冷态时，在吸油烟机接地线和火线（零线）之间施加1800V、50Hz电压，连续3s，不发生击穿或闪络现象。用耐压试验仪测量，设备整定电流为5mA。
3．6调速检验：接通电源检验各调速按键应能使风量有显著改变，按键操作应灵活，不得发生两个速度档位同时接通现象。
3．7 包装要求：吸油烟机包装应坚固可靠，平放在泡沫箱内以预防在运输过程中受潮和损伤。
4．判定规则：
应对生产线上成品进行以上项目100%全检，全部合格则判为合格。如出现不合格项目，则在该产品贴上不合格标识并进行返修，返修后重新检验，检验合格后则可入仓。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
螺口灯座进货检验标准
版本/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB02-
1．适用范围: 本标准适适用于为本厂吸油烟机配套螺旋型灯座进货检验。
2．引用标准: GB17935-
3．检测项目及要求
3．1外观：外表面光洁、色泽均匀、无污垢、气泡、破裂等现象。
3．2标志：应有型号规格、额定电压、额定电流、认证号等标志并清楚正确、经久耐用。
3．3结构
A． 电极不外露，和灯头配合良好；
B． 内部接线片螺钉应紧固，不打滑。
3．4电气强度：
在冷态下，施加4500V～50Hz，连续5s，无击穿、无闪络现象。用耐压试验机测量，设备整定电流为5mA。
4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货前由采购查询供给商证书有效性。
4. 3进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
风轮进货检验标准
版本/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB03-

1．适用范围：
本标准适适用于为本企业吸油烟机配套风轮进货检验。
2．引用标准：
对照标样。
3．检测项目及要求
3．1外观：外表面光洁，无破裂、变形等缺点。
3．2结构、尺寸：结构、尺寸应符合安装要求。（可对照标样）

4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施

企业标准
箱体进货检验标准
版本/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB04-

1．适用范围：
本标准适适用于为本企业吸油烟机配套箱体进货检验。
2．引用标准：
对照标样。
3．检测项目及要求
3．1外观：表面光洁平整、色泽均匀，不得有毛刺锈斑、污垢、凹凸变形等缺点。
3．2结构、尺寸：应符合标样要求，试装产品配合良好
3．3硬度：喷涂表面硬度≥3H，用3H铅笔划，应不留痕。
3．4试装：将相关零部件试装在箱体上，各配合部分应良好。
4．验收规则
4．1供方在出企业前必需进行全检。
4．2每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
插头电源线检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB05-
1． 适用范围：
本标准适适用于本企业电器产品配套电源线和插头进货检验标准。
2． 引用标准：
GB1002.1- 《家用和类似用途单相插头插座形式、基础参数和尺寸》
GB2099- 《家用和类似用途插头插座 第一部分：通用要求》
GB5023.5- 《额定电压450/750V及以下 聚氯乙烯绝缘电缆》
3． 检验项目及要求：
3．1电源线
3．1．1标志：应有制造厂代号、认证代号、型号、和电压、截面积等标志，并应清楚正确。
3．1．2外观：外表面光滑，电缆外径大小均匀，无局部变形现象。
3．1．3结构：三根芯线颜色分别是：黄绿双色为接地线，棕色为相线，蓝色为 零线。
3．1．4尺寸：电源线总长在1.50m ～1.80m之间。
3．2插头
3．2．1标志：应有型号、电压、电流和认证标志等标识，并应清楚、正确。
3．2．2外观：表面光洁平整，无锈斑、污点、破裂等现象，插销牢靠、无变形。
3．2．3结构：插头和电缆连接应牢靠可靠，插销和芯线颜色相对应：E——绿/黄双色线、L——棕色、N——蓝色。
3．3电气强度：冷态时，任意两条芯线之间或两插销之间施加2500V、50Hz电压，连续3s，
不发生击穿或闪络现象，用耐压试验仪测量，设备整定电流为5mA。
3．4不可重接检验：电缆和插头连成一个整体，不可分割或没有专用工具不能拆开。
4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货前由采购查询供给商证书有效性。
4. 3进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
电机进货检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB06-
1适用范围
本标准适适用于本企业电器产品配套电机进货检验。
2 引用标准
GB4706.1－ <<家用和类似用途电器安全 通用要求>>
GB12350- <<小功率电动机安全要求>>
3 检测项目及要求
3.1外形、标志、结构：
外表面光洁、无锈斑、污垢、破裂等缺点，标志清楚、齐全、正确，金属表面无凹凸变形，引线绝缘层无破损；结构尺寸应符合安装要求。
3.2空载功率：
电机在空载状态下，实际功率偏差应小于额定功率±10%。
3.3电气强度：
在冷态下，两极对金属箱体输加1800V～ 50Hz正弦波电压，连续5s，无击穿、无闪络，设备整定电流为5mA。
3.4一致性检验;
每批电机，拆开一个进行一致性检验。对里面热保护器进行一致性检验。
热保护器
常州市常联无线电
KW
5A 40℃
CQC
内部线
中山市东凤镇富盛电线电缆厂
60227 IEC 08(RV-90)
300/500V
0. 5 mm2
0. 75mm2
6758
佛山市顺德区宽盛电线电缆
7994
中山市古镇腾翔电线电缆厂
6050
中山市周氏神龙电线制造
7089
上海苏民电线
5066
中山市振宇电子
3014

4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货前由采购查询供给商证书有效性。
4. 3进货时采取抽样检验，除3.4每批产品抽检一个外，其它项目每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意
7月10日 公布 7月15日 实施
企业标准
电容器进货检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB07-
1适用范围:
本标准适适用于本企业电器产品配套电容器进货检验。
2 引用标准:
GB/T3667.1-
3 检测项目及要求：
3.1外形、结构：
外表面光洁、色泽均匀、无污垢、气泡等现象，引出线固定良好、绝缘层无破损；结构尺寸应符合安装要求。
3.2标志：
应有额定电压、容量、制造厂代号、商标及认证号等标志，并清楚、明了。
3.3电气强度：
两极引线拧在一起，和绝缘体箱体之间，应能承受4500V、50Hz、5s耐压试验，无击穿、闪络现象。试验时，用金属铂包住箱体。设备整定电流为5mA。
4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货前由采购查询供给商证书有效性。
4. 3进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
开关进货检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB08-
1．适用范围 本标准适适用于为本企业电器产品配套多种手动操作开关进货检验。
2． 引用标准GB15092.1-
3．检验项目及要求
3.1尺寸、结构: 相关尺寸和结构应符安装要求。
3.2标志、外观:
a. 应有制造厂代号、型号、规格、电压等标志，并清楚、正确，经久耐用。
b 接线片表面光洁,无锈斑、污垢等缺点。
c.绝缘体外观色泽均匀、平滑。
3.3通断试验：轮番按动各键，观察触头是否接触良好，通断是否显著。
3.4一致性检验;
内部线
中山市东凤镇富盛电线电缆厂
60227 IEC 08(RV-90)
300/500V
0. 5 mm2
0. 75mm2
6758
佛山市顺德区宽盛电线电缆
7994
中山市古镇腾翔电线电缆厂
6050
中山市周氏神龙电线制造
7089
上海苏民电线
5066
中山市振宇电子
3014
3.5电气强度：
引出极和外壳间承受4500V，50Hz，正弦波电压，连续3s，不击穿，不闪络。设备整定电流为5mA。

4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货前由采购查询供给商证书有效性。
4. 3进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意
7月10日 公布 7月15日 实施
企业标准
闭路端子检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB09-

1．适用范围
本标准适适用于本企业电器产品配套闭路端子进货检验。
2． 引用标准
GB17196, GB/T15286
3．检验项目及要求
3．1尺寸:
应符合试装要求.
3．2外观/标志:
表面光洁、外观色泽均匀、平滑，不能有外观缺点，表面应有型号、认证标志并清楚、正确。

4．验收规则
4．1供方在出企业前必需进行全检。
4．2进货前由采购查询供给商证书有效性。
4. 3每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
塑料件、五金件、焊接件、喷涂件检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB11-

1．目标
确保塑料件、五金件、焊接件、喷涂件符合我企业生产要求。
2．适用范围：
本标准适适用于为本企业电器产品配套五金件、焊接件、喷涂件进货检验。
３．检验项目及要求：
3.1五金件及焊接件
3.1.1结构、尺寸:应符合标样要求。
3.1.2 外观：
a 不许可有锈蚀、毛刺等缺点。
b 不许可有影响装配翘曲,拉伸圆角处不许可有破裂和显著皱褶。
c 焊接件须清除焊渣，不许可有虚焊、脱焊、裂纹、锈蚀等缺点。
3.1.3尺寸：和对应产品试装，应配合良好。
3.2 喷涂件
3.2.1尺寸:应符合试装要求。
3.2.2外观：喷涂件表面漆膜必需平整光亮、色泽均匀、漆层牢靠，其关键表面应无显著流漆、斑痕、皱纹和剥落等缺点。
3．3塑料件：
3．3．1尺寸：符合样品要求，并试装产品合格。
3．3．2外观：应表面光滑,色泽均匀,不应有显著斑痕、划痕及凹陷。
4．验收规则
进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
铭牌、包装箱进货检验标准
版本号/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB12-
1．目标
确保铭牌、包装箱符合我企业生产要求。
2．适用范围：
本标准适适用于为本企业电器产品配套铭牌、包装箱等外协 、外购件进货检验。
3．检验项目及技术要求：
3．1铭牌：
3．1．1结构、尺寸:应符合标样要求,或试装合格.
3．1．2标志:应经久耐用,经试验后不得变形、脱落，其图案和字迹仍应清楚。
3．2包装箱
3．2．1结构、尺寸:应符合标样要求,或试装产品合格.
3．2．2材料:包装箱材料通常为纸板,应能承受一定压力。
3．2．3外观：外表面不得有破裂或撞凹等缺点。
3．2．4标志: 包装箱应有下列标志，字迹和符号应清楚、明了。
a 产品名称、型号、规格； b商标；
c产品数量及颜色； d包装箱毛重，kg；
e收货单位名称； f包装件外型尺寸 长×宽×高mm；
g注意事项及运输标志：“小心轻放”、“切勿受潮”、“向上”等字样或符号；
h出厂日期或批号； I制造厂全名。
4．验收规则
进货时采取抽样检验，每批产品1500件以下抽5件（数量100以下随机检验1-2件），1500-3000件抽8件，3000件以上抽10件，依检验项目全项目检验。假如出现一项不合格,则重新抽检；若再出现，判定该批产品不合格。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
吸油烟机确定检验标准 版本/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB13-
1．专题内容及适用范围：
本标准依据对应国家标准而制订，它要求了我厂生产吸油烟机确实定检验方法和判定标准，它适合于吸油烟机确实定检验。
2．引用标准：
GB4706.1- 《家用和类似用途电器安全 通用要求》
GB4706.28- 《家用和类似用途电器安全 吸油烟机特殊要求》
3．检验项目及技术要求：
产品类别
产品名称
认证依据标准
试验项目
确定检验
（标准条款编号）
家用和类似用途电器
吸油烟机

GB4706.1-
GB4706.28-
标志
一次/年(§7.1)
防触电保护
一次/年(§8)
电气强度
一次/年(§13.3)
接地电阻
一次/年(§ 27.5)
非金属确定检验
GB/T 6040
红外光谱
一次/六个月 (§30)注:
相同材料、同一供给商只做一次
GB/T19466.1 GB/T19466.2 GB/T19466.3
差示扫描量热
ISO 11358
热重分析

4．检验方法: 以上各项除材质项目检测六个月最少进行1次确定查验外，其它为每十二个月最少进行一次确实定检验，委托有CNAS认证试验室，严格按GB4706.1-、GB4706.28-标准要求进行检验，并提供确定检验汇报。确定检验合格，方可出货。如确定检验不合格，立即停止生产、出厂，针对确定检验不符合项目对产品进行整改，然后重新委托送检进行检验，确定检验合格才能恢复生产、出厂。

附加说明：
本标准由技术部起草
本标准由总经理同意

7月10日 公布 7月15日 实施
企业标准
零部件定时确定检验标准
版本/修改:A/0
中山市小霸王生活电器 文件编号：XBW/QB14-
目标：为确保本厂外购零部件质量对关键零部件进行质量控制。
确定检验项目和引用标准：
1. 插头：极性检验、尺寸检验、电气强度、机械强度、耐热、绝缘材料耐非正常热、耐燃耐漏电起痕。严格按GB2099.1-标准要求进行检验。
2. 电源线：导体电阻、绝缘厚度、护套厚度、护套厚度、外径、耐电压试验、绝缘老化前机械性能、护套老化前机械性能。严格按GB5023.5-标准要求进行检验。
3. 电动机：介电强度、空载试验、匝间绝缘、泄露电流、堵转试验、温升试验、非正常工作。严格按GB12350-标准要求进行检验。
4. 热保护器：资料、电气强度和绝缘电阻、发烧、制造偏差和漂移、耐久性、爬电距离和电气间隙、耐热、耐燃和耐漏电起痕。严格按GB14536.1-、GB14536.3-标准要求进行检验。
5. 电容器：外观检验、引出端间电压试验、引出端和箱体间电压试验、电容量、耐热、防火及防漏电起痕。严格按GB3667.1-标准要求进行检验。
6. 开关: 介电强度、发烧、耐久性、机械强度、耐热性、阻燃性和耐表面漏电起痕。严格按GB15092-标准要求进行检验。
7. 塑料件：耐热、耐燃性、材质（密度、红外光谱、差示扫描量热、热重分析）试验，严格按GB4706.1-、GB4706.28-、GB/T 1033.1、GB/T 6040、GB/T 19466.1、GB/T 19466.2、GB/T 19466.3、ISO 11358标准要求进行检验。
8. 内部布线：导体电阻、电压试验、90℃绝缘电阻、绝缘厚度、外径、绝缘老化前机械性能试验，严格按GB/T 5013.3-/IEC 60245-3:1994标准要求进行检验。
9. 闭路端子：标志、导线连接、结构、绝缘电阻和电气间隙、爬电距离和电气间隙、耐非正常热和耐燃、耐漏电起痕。严格按GB4706.1-, GB4706.28-标准要求进行检验。

检验方法：以上零部件由我企业供销部自行在相关网站进行证书有效性查询，每次进货前查询一次。假如没有证书，以上检验项目由供方检验或有CNAS认证检测机构进行检验，并提供确定检验汇报, 每十二个月最少进行一次。确定有效性，方可进货。如无法提供，则确定有效后，方可进货。

附加说明：
本标准由技术部起草
本标准由总经理同意
7月10日 公布 7月15日 实施
