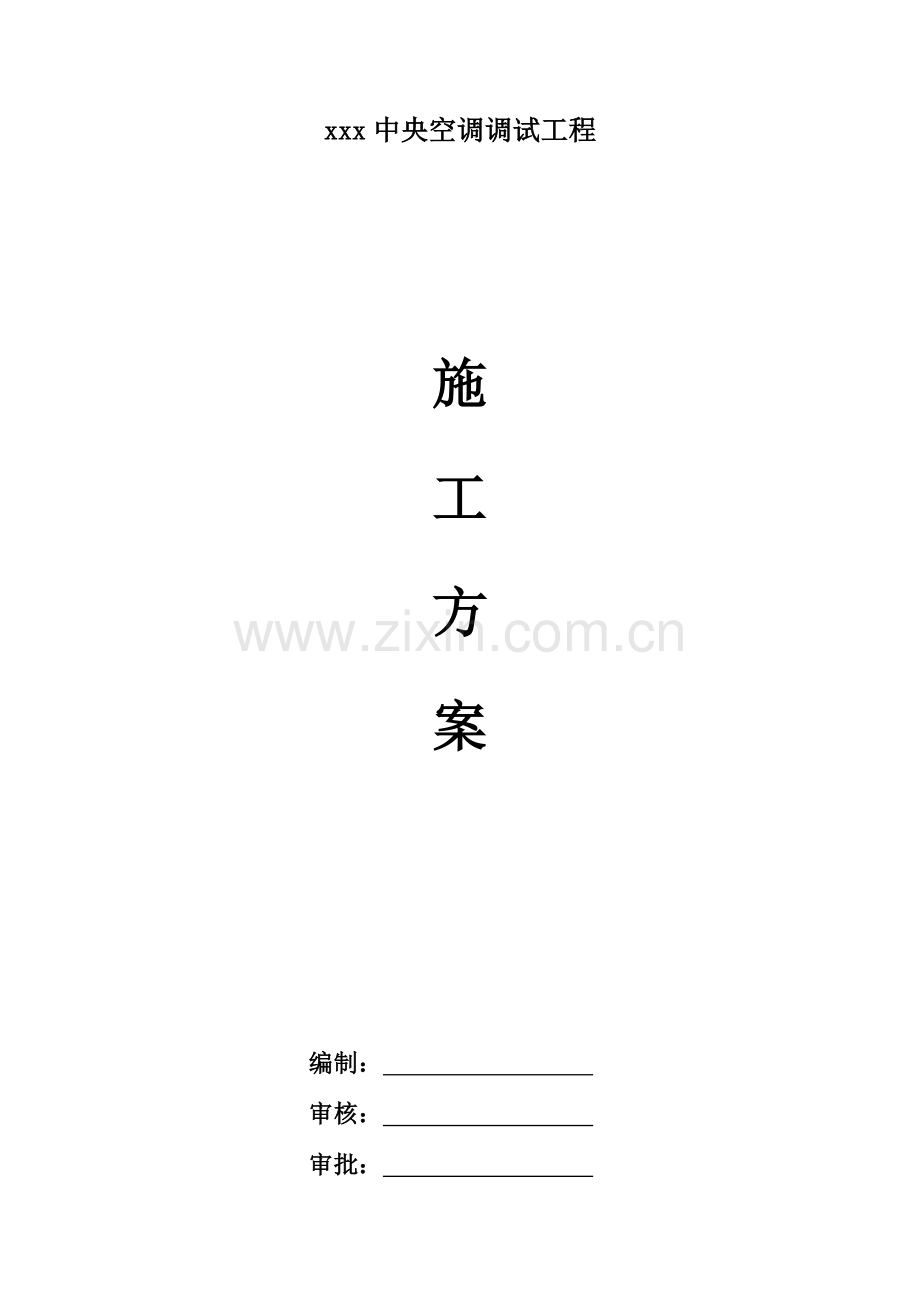

多联机调试专业方案.doc

xxx中央空调调试工程施工方案 编制： 审核： 审批： 一、工程概况xxx二、编制依据建设单位对通风空调设计要求。国家现行相关规范：通风和空调工程施工质量验收规范；采暖空调动力技术方法；组合式空调机组：施工组织设计建筑平面图纸、机组设备相关使用说明书。三、调试安排3.1、调试人员安排植物人数职务人数调试班组工长1调试员2技术责任人1安全员13.2、调试工具编号工 具编号工 具编号工 具编号工 具1米尺5截止阀9压力表13万用表2双头压力表6扳手10真空表14切线器3检漏仪7螺丝刀11真空泵154六角扳手8充注导管12电子称重计163.3、调试计划本工程拟以下调试计划对空调、新风设备进行安全、文明调试工作。序号区域配合部门日期备注1生产协作楼总包3月3日3月6日2辅助厂房总包3月7日3月8日3针孔加工车间总包3月9日3月12日四、系统调试4.1、进行试运转条件A、系统安装工程全部完成、经检验全部合格；B、通风空调系统调试区域建筑工程已经完成、场地清扫完成；C、试运转技术资料齐全D、试运转需要动力齐全具体步骤和技术标准见技术资料4.2、设备管道检测A、设备安装牢靠、转动部分灵活、轴承可靠。B、风管调整阀在预定位置。C、冷媒管压力试验完成、管内清洁、管道系统无泄漏D、大楼排水系统通畅4.3、电气系统准备A、电气接线正确、设备及组件性能符合技术要求。B、电气保护装置正确、动作可靠。C、电气系统控制经模拟试验、动作灵活可靠D、各个动力设备均已带电、含有开启条件4.4、调试内容及程序4.4.1设备单机试运转及调试；A、风量和风压测试：根据国家标准通风和空调工程施工质量验收规范做好统计。B、风机性能测定：根据国家标准通风和空调工程施工质量验收规范。C、风口风量平衡调整：根据国家标通风和空调工程施工质量验收规范筑物之间应符合对应技术要求。4.4.2室内机单机调试；A、坚持风机进风口柔性短管是否严密B、检验风机是否有卡阻现象C、检验电机、风机接地是否可靠D、检验各个防火阀、风阀、回排风口是否开启E、开启风机：风机一次开启立即停止运转、检验叶轮和机壳之间有没有摩擦和不正常声响F、检验风机风叶转动方向是否正确G、经上述检验无异常时、能够重新开启风机、间隔时间为最少5分钟H、风机运转一段时间、约20分钟后、用表面温度计测量轴承温度、滚动轴承温度不超出70度I、风机经检验一切正常、在进行连续运转、运转时间大于2小时4.4.3机组试运转；A、系统地址设定不要反复、不要在主机主板上进行无须要设定B、自动寻码参考使用说明4.4.4系统运行负荷综合效能测定A、送回风口空气参数测定和调整B、空调机组性能参数评定C、室内噪音测定D、室内空气温度测定和调整4.4.5测定方法A、设备操作 a：投入电力、设备受电运行 b：开启各空调系统 c：测定温度、湿度、风量等参数 d：分析通风器品质参数B、空调机组系统噪音测定 a：测试部位为室外机和室内机 b：对单台运转设备、测试点距离设备取一米、在平面共取四个测试点 c：房间内部署多台时、按最多设备同时运行进行测定 d：消声器前后噪音应在风管内测定。五、成品保护 5.1通风空调机房门、窗必需严密，非工作人员严禁入内，工作需要进入时，应由保卫部门发放通行工作证方可进入。 5.2系统风量测试调整时，就损坏风管保温层。调试完成后，就将测点截面处保温层修复好，测孔应堵好，调整阀门固定好，划分标识以防变动。 5.3空调系统全部测定调整完成后，立即办理交接手续，由使用单位运行启用，负责空调系统成品保护。六、完工验收和交工验收6.1、完工验收前应含有文件使用和室外机一起提供使用手册想用户说明操作方法。请要求用户将本安装手册和室内机操作手册一起保留。向用户说明，即使长时间不使用机器，也不应该关闭电源。这么就能够随时运转空调机。（因为曲轴箱加热器使压缩机底部变热，能够预防季节性压缩机故障）6.2、外观检验6.3、联合试运转6.4、在综合效能试验测定和调整后，各项指标满足设计要求按时进行交工验收
