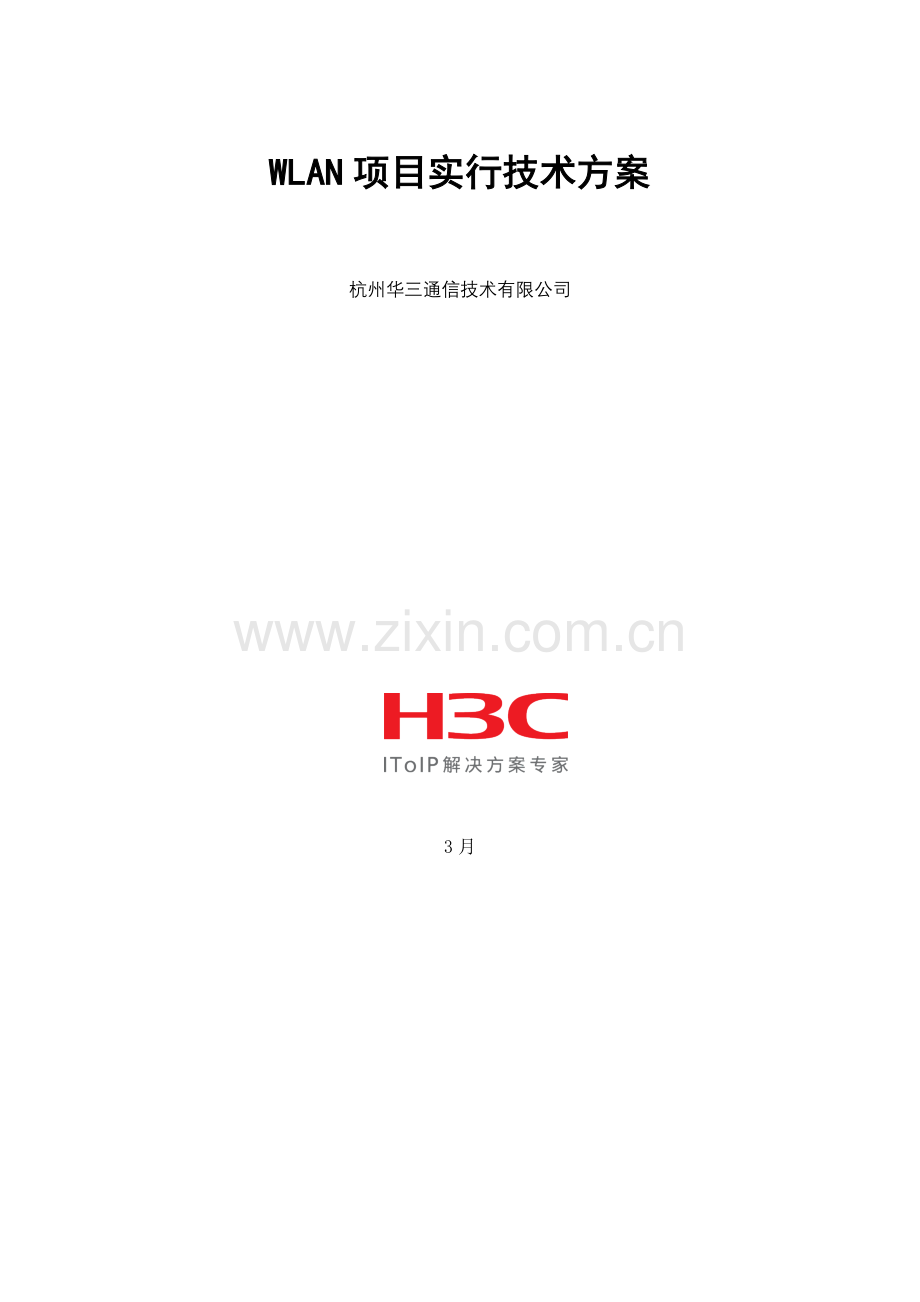

WLAN项目实行技术方案

杭州华三通信技术有限公司

3月

1 概述
1.1 设计原则
整个网络应无单点隐患，单链路故障下主备AC不应切换，尽量减少网络动荡，只有在AC主机故障下才应进行主机主备切换。当前采用AC可管理1280个AP，因而单AC上行链路至少保证1G带宽。
1.2 组网模型
依照上述设计原则提供两种组网方案。1+1备份组网方案与N+1备份组网方案，1+1备份组网方案主备AC切换速度快，相对节约BRAS接口资源，但是对AC数量需求多，N+1备份组网方案相对节约AC数量，但是对BRAS接口需求相对较多，同步主备AC切换速度慢（相对1+1备份要多AP上线注册时间）

2 WLAN组网
2.1 1+1备份网络拓扑图

2.2 N+1备份网络拓扑图

3 IP地址规划
3.1 网络设备互连地址、loopback地址规划
互连地址规划
1、上面两个拓扑图中设备互联地址应为点到点连接，掩码应为30位，原则使用公网地址，如果使用私网地址，需配备loopback地址为公网地址便于设备远程管理
Loopback规划
1、互换板上应配备loopback地址，重要用于OSPF地址学习，如互联地址为私网地址还需在AC上配备公网loopback接口地址用于远程管理，如互联地址为公网地址，AC上无需设立loopback接口地址

4 VLAN规划
业务VLAN规划原则：
1：AP管理地址使用
2-99：预留
100-1799：顾客VLAN，用于区别SSID以及热点。（同一SSID下，普通每个热点配备一种顾客VLAN，以便于区别热点）
1800-1999：做为虚拟专网顾客VLAN
顾客VLAN使用规定：
1）由总集成负责从规划段中统一分派给各个厂家、各个热点。
2）禁止各WLAN厂家擅自更改分派
3）对于N+1备份组网，两主用AC之间业务vlan号禁止同样。
4）对于N+1备份组网，防止环路备份AC只布置单上行线路至主用AC
5路由规划

5.1 汇聚路由器
ME60与WX6103之间采用二层连接，使用trunk合同，数据在AC模块上打上VLAN标签后发送到ME60上

5.2 S9300与WX6103设备之间路由
WX6103在逻辑上可分为三个设备，AC1、AC2和互换模块。
1、两台WX6103之间采用1+1热备份，WX6103-AC02-AC1给WX6103-AC01-AC1做备份，WX6103-AC02-AC2给WX6103-AC01-AC2做备份，设备之间三层可达，链路故障时能及时切换保障业务正常运营，AC与互换模块之间采用静态路由，AC配备缺省路由指向互换模块。

2、WX6103互换模块与S9300之间运营OSPF动态路由合同，AREA应配备为完全STUB区域，AREA号仅具备本地意义，建议所有统一成100，互换模块维护动态路由表，仅学习来自边界路由器（S9300）缺省路由，同步将AC地址发布给边界路由器（S9300）。

5.3 OSPF参数
所有启用OSPF接口，均手工配备OSPF COST（参照带宽10G），千兆链路为10，百兆链路为100，特别注意vlan interface也要手工配备OSPF cost。
OSPF认证参数待定。
6 业务流程
6.1 业务流程描述
AP加电后一方面进行注册流程，参见附录1。AP完毕注册后，与AC建立CAPWAP隧道，覆盖范畴内WLAN顾客即可以使用WLAN业务。

6.2 AC备份机制
方案中AC采用1：1备份方案，主用WX6103上两块AC板优先级高，相称于两台AC作为主用，每块AC板作1+1热备份，详细内容如下：
1） 在主AC上配备容许接入AP序列号，在备份AC上配备所有需要备份AC下管理AP序列号，同步配备备份AC接入优先级低于主AC接入优先级。
2） AP在启动上线时依照DHCP option43所带AC列表会和所有AC进行通信拟定可接入AC和备份AC，由于同一种AP只在两台AC上配备了序列号（容许接入主AC和备份AC），且两台AC优先级不同，因而AP会计算出主AC和备份AC。
3） 在1＋1热备份状况下，备份AC可以通过心跳检测机制迅速检测到主AC故障，并对连接AP和上线无线客户端状态进行备份。当备份AC检测到主AC异常down掉时，备份AC工作状态及时由备用转为主用，同步告知AP切换到备份AC上，此时业务不会中断。当主AC故障恢复后，AP会依照主、备AC上配备优先级决定与否需要切换回主AC。WX6000系列无线控制器可以在100ms内检测到主AC故障。

声明：
本次服务中获取客户保密信息仅用于H3C公司向客户交付涉及H3C解决方案与产品服务（网络规划、设计、实行、运维、优化）。未经客户批准，H3C公司承诺对保密信息不用于其她与客户服务无关用途，不向任何与客户服务无关第三方披露。

附录1 H3C瘦AP零配备注册过程
本次配备所用情形（热点互换机做DHCP Server，使用option43选项）

附录2 华三ACN+1备份机制
H3C 无线控制器产品支持AC之间N+1备份，如下通过简介AP选取接入AC过程来阐明AC间备份：
AP在发现AC过程中，会向AC发送接入祈求报文；AC在收到接入祈求后，会向AP发接入回应报文，其中包括了该AC上负载信息（AC容许接入最大AP数，当前接入AP数，容许接入最大STA数，当前接入STA数），和AP在此AC上接入优先级；
AP在接受到AC回应报文后，会选取接入优先级高AC接入。如果优先级相似，则依照AC接入负载状况来判断。
AP通过比较各AC上 （容许接入最大AP数 - 当前接入AP数），并选用值最大AC接入。如果此值相似，则依照当前接入AC无线顾客数判断。
AP通过比较各AC上 （容许接入最大STA数 - 当前接入STA数），并选用值大AC接入。
如相等，则随机接入。

通过CAPWAP隧道心跳机制，AP可及时发现控制器DOWN，同步依照上述办法重新选取一种负载轻AC接入，从而实现ACN+1备份。

附录3 产品规格
AC产品技术规格：
1）管理AP数量：单块AC板卡640个；
2）顾客数：20K；
3）DHCP Server地址池数：128个。
