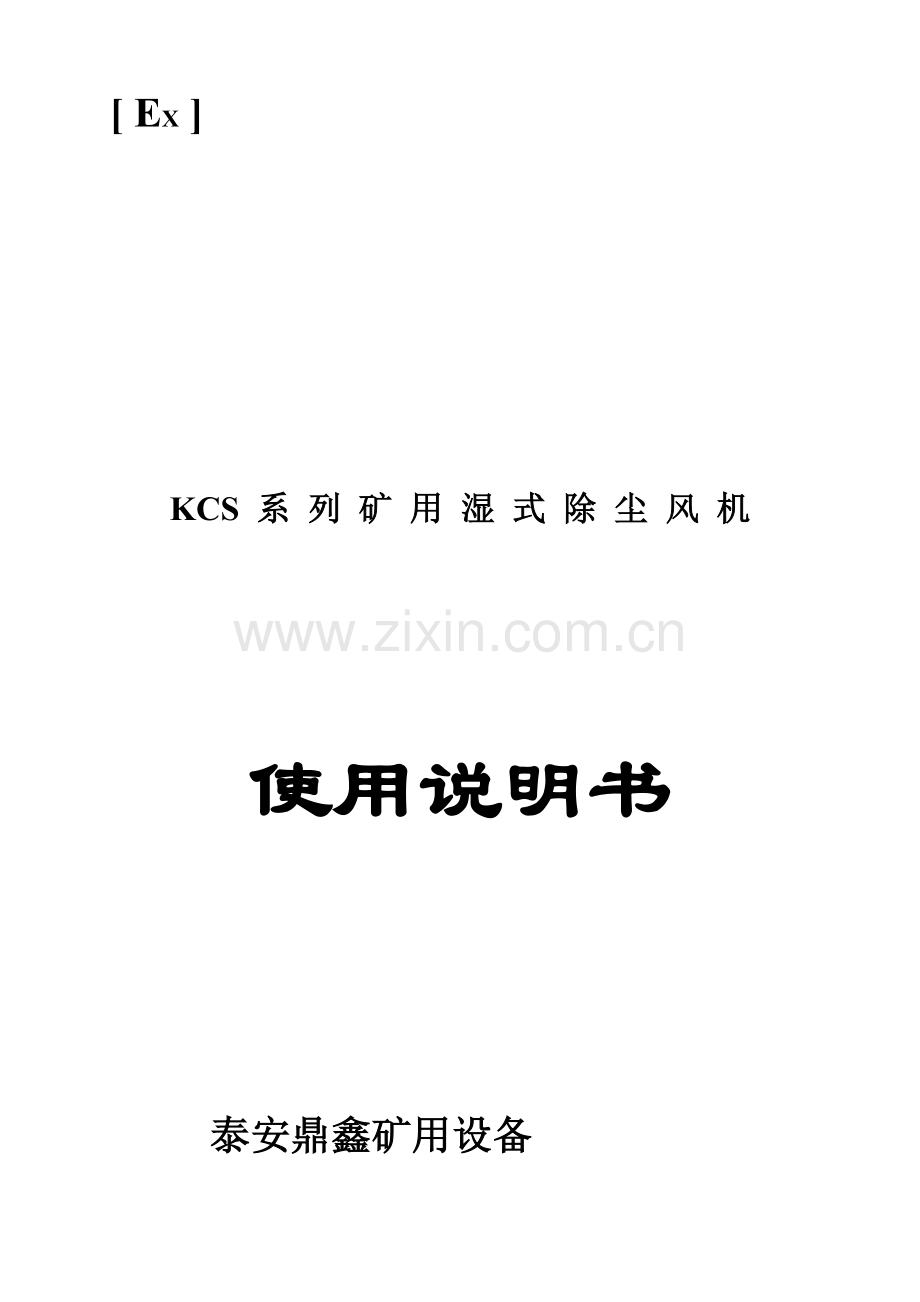

[ EX ]

KCS 系 列 矿 用 湿 式 除 尘 风 机

使用说明书

泰安鼎鑫矿用设备

一、概述：
“矿用湿式除尘风机”应用于煤矿井下、岩开巷及锚喷作业面喷浆机，采掘工作面等粉尘比较集中产尘作业点。使含尘空气就地净化并能部分消除气体中有毒有害成份，有效地使作业环境符合工业卫生标准保护工人免受尘毒侵害。
矿用湿式除尘风机（以下简称除尘风机），由煤矿用抽出式防爆局部通风机（以下简称风机）和湿式螺弦捕尘器（以下简称捕尘器）装配组成，配装风机选择轴流式防爆型抽出式局部通风机，只要除尘器工作点设计和风机阻力特征匹配，即可确保整机性能达成设计指标。
矿用湿式除尘风机实施标准MT159-《矿用除尘器通用技术条件》和Q/DF005-《KCS系列矿用湿式除尘风机企业标准》。
该产品按单位时间处理风量和使用条件不一样要求系列设计，产品型号组成及代表以下：
K C S —— □ ( L ) D

　 电动机驱动;
离心式；
额定处理风量(m3/min) ;
湿式;
除尘;
矿用;
捕尘器为金属材料制造，无任何不安全原因。
风机叶轮和保护圈配对材料，符合GB/T13813-《煤矿用金属材料摩擦火花安全性试验方法和判定规则》要求。
对于水泥粉尘捕集有专门型号设计可为打开清洗式。
除尘风机和配套电动机防爆型式为隔爆型、防爆标志为ExdⅠMb、符合GB3836.1-2-要求。
除尘风机正常工作条件：
1) 适用环境温度：0-40℃；
2) 海拔高度不超出1000米；
3) 相对湿度≤95％（25℃）；
4) 使用于含甲烷和煤尘爆炸性气体煤矿井下;
5) 大气压力：（86～106）kPa；
6) 适用喷雾供水压力：≥0.3MPa；
7) 适用粉尘浓度范围：（0-24000）mg/cm3。
二、工作原理及结构：
1.工作原理（图一）
含尘空气经风机动力吸（压）入捕尘器，经过振弦过滤器时，在来流方向上设置水喷雾器向振弦过滤板上喷雾，附有水幕纤维能使粉尘湿润增重或凝并或滞留。同时因为经过含尘气体使纤维在气流冲击下产生振动。强化了水雾粒和含尘气体中粉尘融合，提升了对微细粉尘捕捉，因为振弦过滤器本身纤维自净能力，及喷雾器不停向过滤器喷雾，使经过过滤器含尘气体变成湿润含尘液气流，含尘液气流经过旋流器叶片形成高速旋转液气流，在离心力作用下将含尘水雾抛向脱水筒内壁形成污水流，经过脱水环下排污口流出机外或进入循环过滤水箱重新经喷雾泵站循环使用。

1、供水喷雾系统 2、水质过滤器 3、进水管路
4、振弦过滤板 5、脱水装置
图一：捕尘器结构简图
2.结构
除尘风机外形结构见图二亦可按使用要求组合成其它任意形式。KCS系列关键由①抽出式离心防爆局部通风机、②机架、③捕尘器组成。

1、抽出式离心防爆局通风机 2、机架 3、捕尘器
图二: KCS-100 (120/180)LD系列矿用湿式除尘风机结构示意图

1、抽出式轴流防爆局通风机 2、机架 3、捕尘器
图三: KCS-120(230)D系列掘进机用除尘风机结构示意图

1、抽出式轴流防爆局部通风机 2、机架 3、捕尘器
图四：KCS-410D系列掘进机用除尘风机结构示意图

三、性能及关键技术参数
1、总粉尘除尘效率：≥97%
2、液体比：≤0.4L/m3。
3、处理风量m3/s：系列型号。
4、适用粉尘浓度范围：C≤24000mg/m3处理风量。
5、工作方法：连续工作。
6、适用环境温度：0℃~40℃。
7、适用粉尘种类：煤、岩、水泥等亲水性粉尘。
8、防爆电机电压：380V/660V或660V/1140V(订货时说明)。

矿用湿式除尘风机关键技术参数表一
产品型号
KCS-100LD
KCS-120LD
KCS-180LD
工作阻力Pa
350
1100
1200
处理风量m3/min
100
120
180
总粉尘除尘效率%
≥97
≥97
≥97
呼吸性粉尘除尘效率%
≥80
≥80
≥80
液气比L/m3
≤0.4
≤0.4
≤0.4
噪声dB
≤85
≤85
≤85
电动机
型号
YBK2-112M-2
YBK2-132S1-2
YBK2-160M1-2
额定转速
r/min
2890
2900
2930
功率 KW
4
5.5
11
整机外型长×宽×高
mm
×590×800
2160×650×860
2470×750×1020
整机重量
Kg
360
490
680

矿用湿式除尘风机关键技术参数表二
产品型号
KCS-120D
KCS-230D
KCS-410D
工作阻力Pa
800
1200
1800
处理风量m3/min
120
230
410
总粉尘除尘效率%
≥97
≥97
≥97
呼吸性粉尘除尘效率%
≥80
≥80
≥80
液气比L/m3
≤0.4
≤0.4
≤0.4
噪声dB
≤85
≤85
≤85
电动机
型号
YBK2-160M1-2
YBK2-160L-2
YBK2-200L2-2
额定转速
r/min
2930
2930
2950
功率 KW
11
18.5
37
整机外型长×宽×高
mm
2527×640×790
2700×740×870
3180×950×1200
整机重量
Kg
550
600
1126
四、安装、操作：
1. 矿用湿式除尘风机当用户使用380/660V电压电源时电机接线方法：电动机接线盒在风机壳体外侧，方便于接线。接线盒内有六个接线端子和一个接地端子，用户依据电源电压选择接线方法，当电源电压为380V，选择△接法；当电源电压为660V时，选择Y接法。配用电动机防爆型式：隔爆型；防爆标志：ExdI风机出厂时电动机均按△接线，其接线图以下：

380V接法（△接法） 660V接法（Y接法）
当用户选择660/1140V电压电源时电机接线方法：电源电压为660V，选择△接法；当电源电压为1140V时，选择Y接法。配用电动机防爆型式：隔爆型；防爆标志：ExdI风机出厂时电动机均按△接线，其接线图以下：

660V接法（△接法） 1140V接法（Y接法）
2.除尘风机出厂前检验合格，方可出厂。使用前，应具体阅读说明书，对照说明书注意事项，检验整机是否完好，对配用电动机按煤矿井下安全规程，进行下井前检验，符合要求方可下井。地面通电试运转5分钟检验、观察各零部件坚固，连接是否松动，有没有异常现象，并统计在案。下井现场使用时，先接通供水喷雾系统，打开检验门，观察喷雾是否正常，喷雾应能全部，均匀覆盖过滤器端面，并有一定压力（3kg/cm2）。若喷雾头堵塞，清洗排除。
3.开启风机2分钟后，注意观察捕尘器脱水是否正常，排气口应无显著水雾，排污口应水流通畅。
4.严禁无水喷雾或不安装瓦斯断电自动保护仪运行使用，整机必需电气保护接地（按煤矿井下安全规程）。
五、故障和处理
故障表现
原 因
处理方法
除尘效率显著下降
（1）喷雾器堵塞
（2）净水机堵塞
（3）水压过低，供水不足
（1）打开盖板取出喷雾器芯子清除堵塞物
（2）拧开净水机排污阀放出滤出污物
（3）提升水压至0.3MPa
风量忽然变小
（1）“振弦过滤板”被吸进大片物堵塞
（1）打开嵌板箱盖取出“过滤板”清除堵塞物
排污斗不排污水
漏斗排污管被堵塞
清除堵塞物，使排污管道通畅
排风量增大且除尘效率偏低
过滤板已坏，凝聚粉尘能力下降
更换过滤板
六、运输、贮存
1、运输：签署协议时应注明运输方法及是否包装。汽车运输通常不需包装，运输过程中，应注意不得碰撞，损坏。
2、贮存及期限：按仓储管理要求，放于通风、干燥、无腐蚀气体场所。启用时应按煤矿安全规程进行检验合格。
七、开箱及检验
开箱须知：用户收货时，应按以下装箱清单查对随机资料是否齐全，并按使用说明书检验整机外观质量及产品性能。
装箱清单
序 号
名 称
单 位
数 量
备 注
1
煤矿用湿式振弦除尘风机
台
1

2
使用说明书
份
1

3
生产许可证
份
1
复印件
4
煤矿安全标志证
份
1
复印件
5
摩擦火花检验合格证
份
1
复印件
6
检验合格证
份
1
复印件
7
防爆合格证
份
1
复印件
8
防爆电机安全标志证
份
1
复印件
9
产品合格证
份
1

10
防爆电机合格证
份
1
复印件
