SDH设备测试指标及验收标准规范.doc

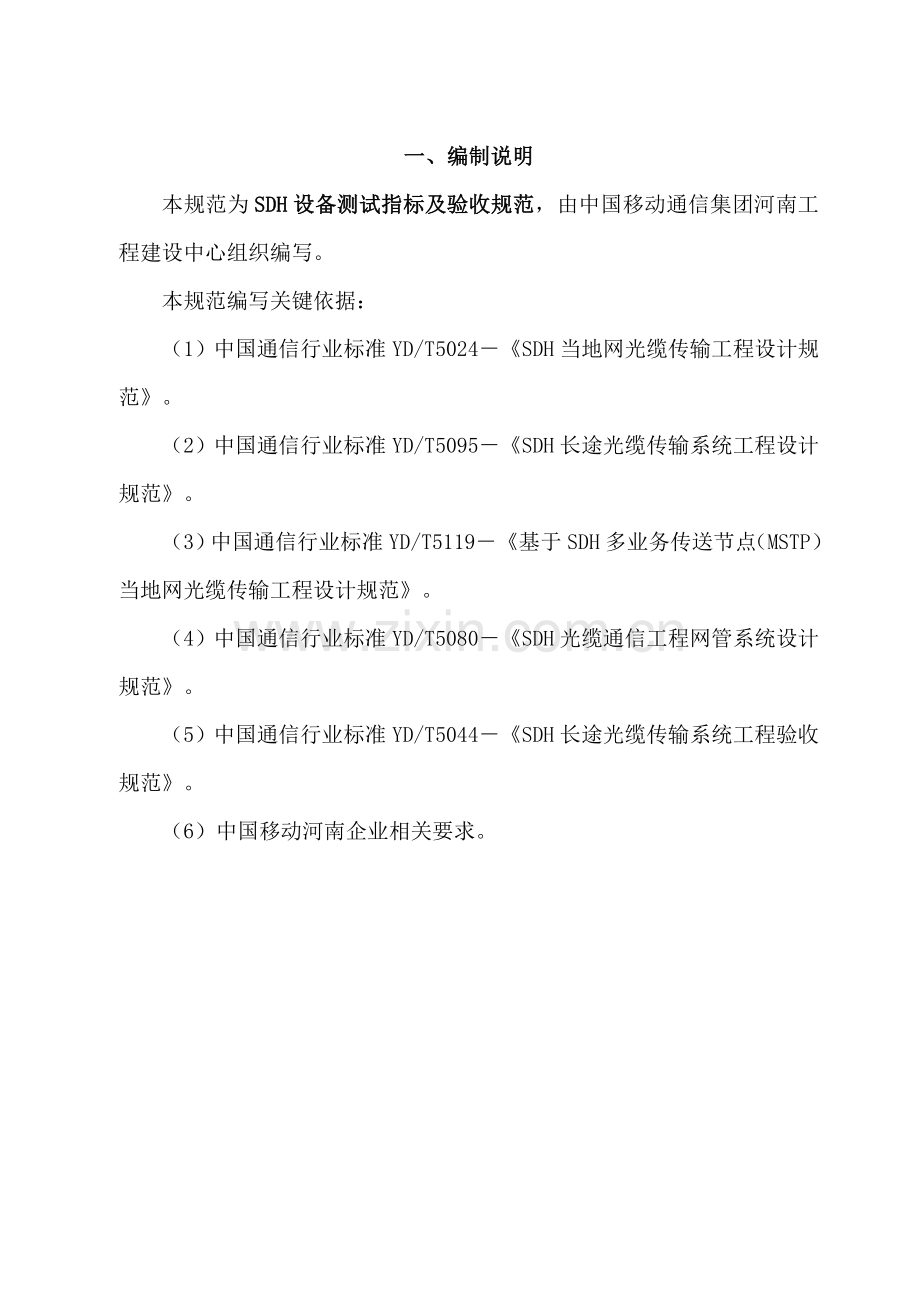

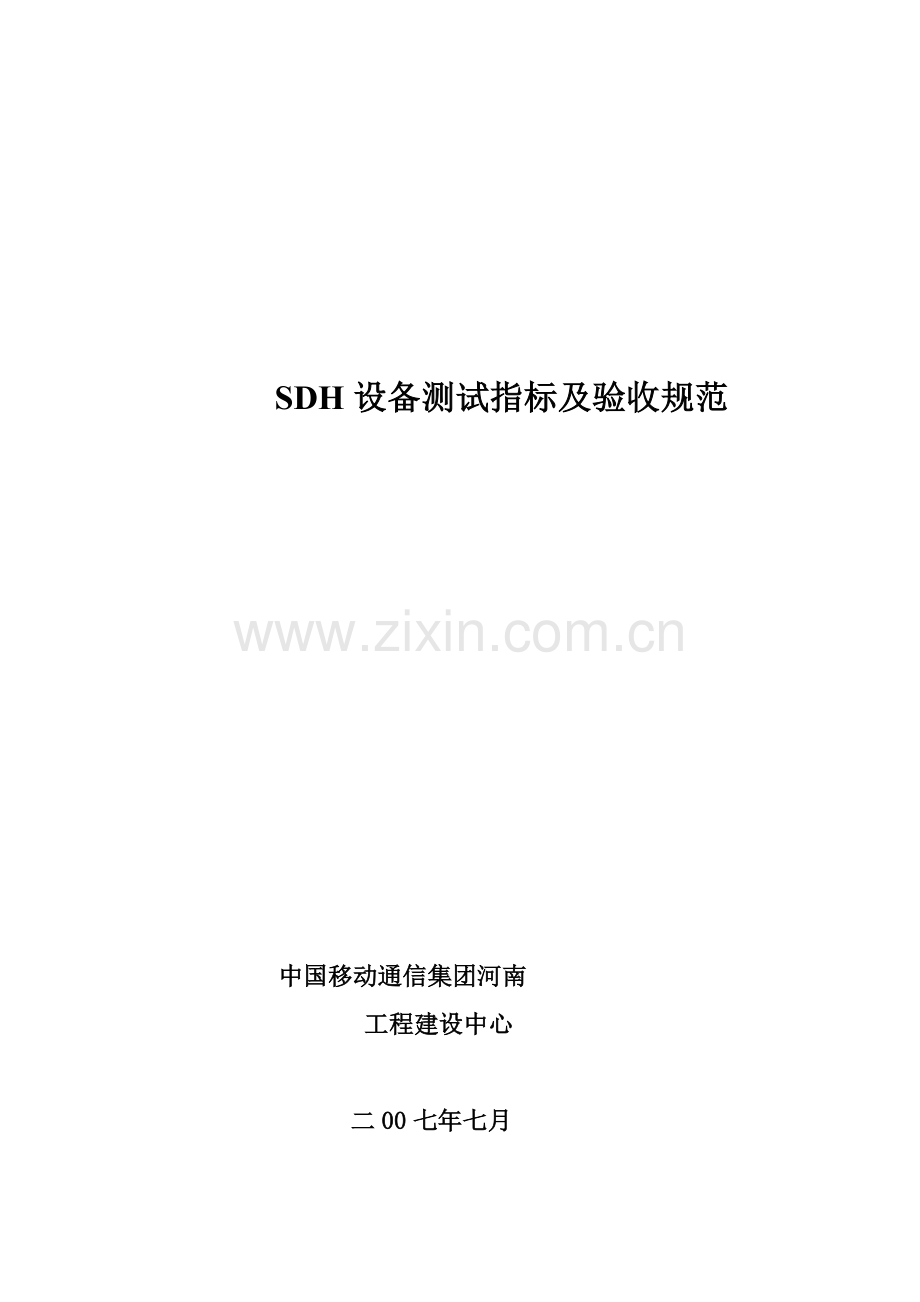

SDH设备测试指标及验收规范 中国移动通信集团河南工程建设中心二00七年七月一、编制说明本规范为SDH设备测试指标及验收规范，由中国移动通信集团河南工程建设中心组织编写。本规范编写关键依据：（1）中国通信行业标准YD/T5024SDH当地网光缆传输工程设计规范。（2）中国通信行业标准YD/T5095SDH长途光缆传输系统工程设计规范。（3）中国通信行业标准YD/T5119基于SDH多业务传送节点（MSTP）当地网光缆传输工程设计规范。（4）中国通信行业标准YD/T5080SDH光缆通信工程网管系统设计规范。（5）中国通信行业标准YD/T5044SDH长途光缆传输系统工程验收规范。（6）中国移动河南企业相关要求。目 次一.传输设备单机验收测试指标 11. SDH传输设备指标11.1光接口11.2电接口151.3时钟性能171.4设备性能检验18二.传输系统验收测试指标 181网络性能验收指标181.1误码性能181.2抖动性能202.网络保护222.1网络保护倒换时间222.2恢复等候时间222.3非自动倒换223.公务联络功效223.1公务联络要求223.2呼叫方法224.定时源切换225.网管系统235.1网元管理级系统基础功效235.2网络/子网管理级系统基础功效245.3当地维护终端基础功效256.以太网性能测试256.1吞吐量256.2时延266.3长久丢包率266.4过载丢包率266.5背靠背266.6以太网接口要求266.7以太网相关性能指标28附表 随工检验内容 29一.传输设备单机验收测试指标1. SDH传输设备指标1.1光接口1.1.1发送端A.发送光功率（S点）测试数量：全测；在S点平均发送光功率应不劣于表1.1.1-16指标。当在S点测试时，许可有小于0.5dB测量误差；在ODF架上测试时，许可引入小于0.5dB衰减。表1.1.1-1 STM-1光接口发送端参数规范项目单位数值标称比特率kbit/sSTM-1 155520应用分类代码I-1S-1.1S-1.2L-1.1L-1.2L-1.3工作波长范围nm12601360126113601430157614301580128013351480158015341566152315771480158014801580发送机在S点特征光源类型MLMLEDMLMMLMSLMMLMSLMSLMMLMMLMSLM最大平均光功率dBm-8-8-8-8-8000000最小平均光功率dBm-15-8-15-15-15-5-5-5-5-5-5注1.表中数值均为系统设计寿命终了时最坏值表1.1.1-2 STM-4光接口发送端参数规范项目单位kbit/s数值标称比特率STM-4 622080应用分类代码I-4S-4.1S-4.2L-4.1L-4.1(JE)L-4.2L-4.3工作波长范围nm126113601293133412741356143015801300-13251296133012801335130213181480158014801580发送机在S点特征光源类型MLMLEDMLMMLMSLMMLMSLMSLMMLMSLMSLM最大平均光功率dBm-8-8-8-8-8222222最小平均光功率dBm-15-15-15-15-15-3-3-3-2-3-3注1.表中数值均为系统设计寿命终了时最坏值表1.1.1-3 STM-4光接口发送端参数规范应用分类代码V-4.1V-4.2V-4.3U-4.2U-4.3工作波长范围nm1290133015301565153015651530156515301565发送机在MPI-S点特征最大平均光功率dBm4441515最小平均光功率dBm0001212表1.1.1-4 STM-16光接口发送端参数规范项目单位数值标称比特率kbit/sSTM-16 2488320应用分类代码I-16S-16.1S-16.2L-16.1L-16.1(JE)L-16.2L-16.2(JE)L-16.3工作波长范围nm1266136012601360143015801280-133512801335150015801530156015001580发送机在S点特征光源类型MLMSLMSLMSLMSLMSLMSLM(MQW)最大平均光功率dBm-300+3+3+3+5+3最小平均光功率dBm-10-5-5-2-0.5-2+2-2注1.表中数值均为系统设计寿命终了时最坏值表1.1.1-5 STM-16光接口发送端参数规范应用分类代码单位V-16.2V-16.3U-16.2U-16.3工作波长范围nm15301565153015651530156515301565发送机在MPI-S点特征最大平均光功率dBm13131515最小平均光功率dBm10101212表1.1.1-5 STM-64光接口 发送端参数规范项目单位数值标称比特率kbit/sSTM-64应用分类代码I-64.1rI-64.1I-64.2rI-64.2I-64.3I-64.5S-64.1S-64.2aS-64.2bS-64.3aS-64.3bS-64.5aS-64.5bL-64.1L-64.2aL-64.2bL-64.2cL-64.3V-64.2aV-64.2bV-64.3工作波长范围nm126013601290133015301565153015651530156515301565129013301530156515301565153015651530156515301565153015651290133015301565153015651530156515301565153015651530156515301565发送机在MPI-S点特征光源类型MLMSLMSLMSLMSLMSLM最大平均光功率dBm-1-1-1-1-1-1+5-1+2-1+2-1+2+7+213+213131513最小平均光功率dBm-6-6-5-5-5-5+1-5-1-5-1-5-1+4-210-210101210注 1.I-64.1r适适用于多纵模激光器 2.S-64.2a,3a,5a适适用于APD接收机，S-64.2b,3b,5b适适用于PIN接收机 3.L-64.2a使用PDC进行色散调整；L-64.2b使用SPM进行色散调整；L-64.2c使用预啁啾进行色散调整 4.V-64.2a使用PDC进行色散调整；V-64.2b使用SPM和PDC相结合进行色散调整B.光发送眼图测试数量： STM-64光接口全测，STM-16光接口、STM-4光接口、STM-1光接口每支路板抽测1个并要求打印出结果。STM-16、STM-4、STM-1光发送眼图应符合ITU-T G.957图2要求。（系统在S点眼图应满足图1.1-1模框要求，模框参数列于表1.1.1-7中）。图1.1-1光发送信号眼图模框表1.1.1-7 图1.1-1中STM-1、STM-4和STM-16模框参数值STM-1STM-4STM-16X1/X40.15/0.850.25/0.75-X2/X30.35/0.650.40/0.60-X3-X2-0.2y1/y20.20/0.800.20/0.800.25/0.75STM-64光发送眼图应符合ITU-T G.691要求。（系统在MPI-S点眼图应满足图1.1-2模框要求，模框参数列于表1.1.1-8中）。图1.1-2光发送信号眼图模框表1.1.1-8 图1.1-2中眼图模框参数值STM-4STM-16STM-64未放大(注2)STM-64(a,c)(注3)STM-64(b)(注4)X1/X40.25/0.75-*X2/X30.40/0.60-*X3-X2-0.20.2*0.2y1/y20.20/0.800.25/0.750.25/0.75*+0.25/+0.75 -0.25+0.25注1*表示待未来国际标正确定； 2包含L-64.1、S型和I型应用； 3包含L-64.2a、L-64.2c和V-64.2a； 4包含L-64.2b、L-64.3、V-64.2b；和V-64.3。1.1.2接收端A.接收灵敏度（R点）测试数量：全测； 在R点测试BER10-12光接收灵敏度应不劣于表1.1.1-712所列指标。 当测试接收灵敏度(BER10-12)花费时间太长时,可测试BER10-10 时灵敏度。BER10-10时接收灵敏度比BER10-12时低1dB。表1.1.1-9 STM-1光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-1 155520应用分类代码I-1S-1.1S-1.2L-1.1L-1.2L-1.3工作波长范围nm12601360126113601430157614301580128013351480158015341566152315771480158014801580发送机在S点特征光源类型MLMLEDMLMMLMSLMMLMSLMSLMMLMMLMSLM接收机在R点特征最小灵敏度(BER=1012)dBm-23-23-28-28-28-34-34-34-34-34-34注1.接收机在设计寿命期间老化余度为3dB。表1.1.1-10 STM-4光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-4 622080应用分类代码I-4S-4.1S-4.2L-4.1L-4.1(JE)L-4.2L-4.3工作波长范围nm126113601293133412741356143015801300-13251296133012801335130213181480158014801580发送机在S点特征光源类型MLMLEDMLMMLMSLMMLMSLMSLMMLMSLMSLM接收机在R点特征最小灵敏度(BER=1012)dBm-23-23-28-28-28-28-28-28-30-28-28注1.接收机在设计寿命期间老化余度为3dB。表1.1.1-11 STM-4光接口接收端参数规范应用分类代码V-4.1V-4.2V-4.3U-4.2U-4.3工作波长范围nm1290133015301565153015651530156515301565接收机在MPI-R点特征最小灵敏度(BER=1012)dBm-34-34-34-34-33表1.1.1-12 STM-16光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-16 2488320应用分类代码I-16S-16.1S-16.2L-16.1L-16.1(JE)L-16.2L-16.2(JE)L-16.3工作波长范围nm1266136012601360143015801280-133512801335150015801530156015001580发送机在S点特征光源类型SLMSLMSLMSLMSLMSLM(MQW)SLM接收机在R点特征最小灵敏度(BER=1012)dBm-18-18-18-27-28-28-28-27注1.接收机在设计寿命期间老化余度为3dB。表1.1.1-13 STM-16光接口接收端参数规范应用分类代码V-16.2V-16.3U-16.2U-16.3工作波长范围nm15301565153015651530156515301565接收机在MPI-R点特征最小灵敏度(BER=1012)dBm-25-24-34-33表1.1.1-14 STM-64光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-64应用分类代码I-64.1rI-64.1I-64.2rI-64.2I-64.3I-64.5S-64.1S-64.2aS-64.2b工作波长范围nm126013601290133015301565153015651530156515301565129013301530156515301565发送机在MPI-S点特征光源类型MLMSLMSLMSLMSLMSLM接收机在MPI-R点特征最小灵敏度(BER=1012)dBm-11-11-14-14-13-13-11-18-14表1.1.1-14 STM-64光接口接收端参数规范（续）项目单位标称比特率kbit/s应用分类代码S-64.3aS-64.3bS-64.5aS-64.5bL-64.1L-64.2aL-64.2bL-64.2cL-64.3V-64.2aV-64.2bV-64.3工作波长范围nm153015651530156515301565153015651290133015301565153015651530156515301565153015651530156515301565发送机在MPI-S点特征光源类型接收机在MPI-R点特征最小灵敏度(BER=1012)-17-13-17-13-19-26-14-26-13-25-23-24注1.I-64.1r适适用于多纵模激光器2.S-64.2a,3a,5a适适用于APD接收机，S-64.2b,3b,5b适适用于PIN接收机3.L-64.2a使用PDC进行色散调整；L-64.2b使用SPM进行色散调整；L-64.2c使用预啁啾进行色散调整4.V-64.2a使用PDC进行色散调整；V-64.2b使用SPM和PDC相结合进行色散调整B.最小过载光功率测试数量：全测，测试时不得将光功率调整过高。 最小过载光功率指标见表1.1.1-1520，测试条件BER10-12。表1.1.1-15 STM-1光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-1 155520应用分类代码I-1S-1.1S-1.2L-1.1L-1.2L-1.3工作波长范围nm12601360126113601430157614301580128013351480158015341566152315771480158014801580发送机在S点特征光源类型MLMLEDMLMMLMSLMMLMSLMSLMMLMMLMSLM接收机在R点特征最小过载点dBm-8-8-8-8-8-10-10-10-10-10-10注1.接收机在设计寿命期间老化余度为3dB。表1.1.1-16 STM-4光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-4 622080应用分类代码I-4S-4.1S-4.2L-4.1L-4.1(JE)L-4.2L-4.3工作波长范围nm126113601293133412741356143015801300-13251296133012801335130213181480158014801580发送机在S点特征光源类型MLMLEDMLMMLMSLMMLMSLMSLMMLMSLMSLM接收机在R点特征最小过载点dBm-8-8-8-8-8-8-8-8-8-8-8注1.接收机在设计寿命期间老化余度为3dB。表1.1.1-17 STM-4光接口接收端参数规范应用分类代码V-4.1V-4.2V-4.3U-4.2U-4.3工作波长范围nm1290133015301565153015651530156515301565接收机在MPI-R点特征最小过载点dBm-18-18-18-18-18表1.1.1-18 STM-16光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-16 2488320应用分类代码I-16S-16.1S-16.2L-16.1L-16.1(JE)L-16.2L-16.2(JE)L-16.3工作波长范围nm1266136012601360143015801280-133512801335150015801530156015001580发送机在S点特征光源类型SLMSLMSLMSLMSLMSLM(MQW)SLM接收机在R点特征最小过载点dBm-300-9-9-9-9-9注1.接收机在设计寿命期间老化余度为3dB。表1.1.1-19 STM-16光接口接收端参数规范应用分类代码V-16.2V-16.3U-16.2U-16.3工作波长范围nm15301565153015651530156515301565接收机在MPI-R点特征最小过载点dBm-9-9-18-18表1.1.1-20 STM-64光接口接收端参数规范项目单位数值标称比特率kbit/sSTM-64应用分类代码I-64.1rI-64.1I-64.2rI-64.2I-64.3I-64.5S-64.1S-64.2aS-64.2b工作波长范围nm126013601290133015301565153015651530156515301565129013301530156515301565发送机在MPI-S点特征光源类型MLMSLMSLMSLMSLMSLM接收机在MPI-R点特征最小过载点dBm-1-1-1-1-1-1-1-8-1注1.I-64.1r适适用于多纵模激光器2.S-64.2a,3a,5a适适用于APD接收机，S-64.2b,3b,5b适适用于PIN接收机3.L-64.2a使用PDC进行色散调整；L-64.2b使用SPM进行色散调整；L-64.2c使用预啁啾进行色散调整4.V-64.2a使用PDC进行色散调整；V-64.2b使用SPM和PDC相结合进行色散调整 1.1.3输入抖动容限测试数量：全测；并要求打印出结果。系统中全部SDH设备输入口抖动容限验收指标应满足图1.1.14和表1.1.1-2124要求。低频抖动特征测量视仪表情况而定。STM-1光接口许可正弦调制输入抖动，应符合图1.1-1和表1.1.1-21要求容限。STM1光接口输入抖动容限表1.1.1-21频率f (Hz)抖动幅度(峰峰值)10 f 19.338.9 UI (0.25 us)19.3 f 68.7750 f -1 UI68.7 f 500750 f -1 UI500 f 6.5 k1.5 UI6.5 k f 65 k9.8 x 103 f -1 UI65 k f 1.3 M0.15 UI图1.1-1 STM-1 光接口输入抖动容限 STM-4光接口许可正弦调制输入抖动，应符合图1.1-2和表1.1.1-20要求容限。STM4光接口输入抖动容限表1.1.1-22频率f (Hz)抖动幅度(峰峰值)9.65 f 1001500 f -1 UI 100 f 10001500 f -1 UI 1 k f 25 k1.5 UI25 k f 250 k3.8 x 104 f -1 UI250 k f 5 M0.15 UI图1.1-2 STM-4光接口输入抖动容限STM-16光接口许可正弦调制输入抖动，应符合图1.1-3和表1.1.1-23要求容限。STM16光接口输入抖动容限表1.1.1-23频率f (Hz)抖动幅度(峰峰值)10 f 12.1622 UI12.1 f 5007500 f -1 UI500 f 5 k7500 f -1 UI 5 k f 100 k1.5 UI100 k f 1 M1.5 x 10 5 f -1 UI1 M f 20 M0.15 UI图1.1-3 STM-16光接口输入抖动容限STM-64光接口许可正弦调制输入抖动，应符合图1.1-4和表1.1.1-24要求容限。STM64光接口输入抖动容限表1.1.1-24频率f (Hz)抖动幅度(峰峰值)10 f 12.12490 UI (0.25 ms)12.1 f 3.0x104f -1 f 20 k3.0x104f -1 20 k f 400 k1.5 UI400 k f 4 M6.0 x 10 5 f -1 UI4 M f 80 M0.15 UI图1.1-4 STM-64光接口输入抖动容限1.1.4抖动产生测试数量：全测。本项目测试时，被测设备和仪表应处于同时状态，在输入无抖动情况下，以60秒时间间隔观察STM-N光输出接口固有抖动，抖动测试时间应为60秒。SDH设备输出抖动采取峰-峰值测量时，不应超出表1.1.1-25所表示值。SDH设备光接口输出抖动表1.1.1-25接口测量滤波器峰-峰值STM-1(光)500Hz1.3MHz0.50UI65kHz1.3MHz0.10UISTM-4(光)1000Hz5MHz0.50UI250kHz5MHz0.10UISTM-16(光)5000Hz20MHz0.50UI1MHz20MHz0.10UISTM-64(光)20kHz80MHz 0.50UI 4000kHz80MHz 0.10UISTM-1: 1UI=6.43ns STM-4: 1UI=1.61ns STM-16:1UI=0.40ns STM-64: 1UI=0.10ns1.2电接口1.2.1输入抖动容限测试数量：每个63x2M盘抽测3个2Mb/s支路（不一样VC-3时隙）。并要求打印出结果。本工程SDH设备2048kbit/s支路输入口正弦调制抖动容限和漂移容限应高于图1.2-1及表1.1.2-1要求容限。测试序列采取O.150提议长度为2E15-1 伪随机码（PRBS）。低频抖动特征测量视仪表情况而定。2048kbit/s接口输入抖动和漂移容限表1.1.2-1 频率f(Hz)指标要求(峰-峰相位幅度)12 f 4.88 m18s4.88 m f 10 m0.088 f-1s10 m f 1.678.8 ms1.67 f 2015 f -1 ms20 f 2.4 k (注1)1.5 UI2.4 k f 18 k (注1)3.6 x 103 f-1 UI18 k 0.75秒，T3=2ms。测试所用指针测试序列以下图：1.3时钟性能本将另行单独进行测试，工程中暂不测试。1.3.1时钟保持精度本工程SDH设备在保持模式下稳定度在二十四小时内不劣于0.37ppm。1.3.2自由振荡时频率精度(验证)本工程SDH设备内部时钟自由振荡时频率精度应为4.6ppm。 测试时间为30天。1.4设备性能检验1.4.1电源供电保护检验数量：全部设备设备应支持主备电源供电方法，并能进行主备电源正常倒换。1.4.2交叉矩阵1+1保护检验数量：全部设备设备应支持交叉矩阵1+1保护倒换，在任一块交叉矩阵盘故障情况下设备仍能正常工作。1.4.3机架声光告警性能检验数量：全部设备当有告警产生时，机架应能产生对应声光告警。二.传输系统验收测试指标1网络性能验收指标1.1误码性能1.1.1误码性能工程验收指标测试数量立即间：对于2.5Gb/s口，每端机全部2.5G b/s支路（本期新配）测二十四小时，性能满足下述指标；对于155Mb/s口，每端机选择1个155Mb/s支路（本期新配）测二十四小时，性能满足下述指标，其它支路测15分钟应无误码；对于2Mb/s口每块支路单元盘选择5个支路（5963CH）测二十四小时，误码性能应满足下述指标，单元盘其它支路测15分钟应无误码。要求打印出测试结果。测试前应对每一个2Mb/s电路进行对通测试。为节省时间，测试能够环回方法进行，但指标为一个方向指标。假如测试失败，则应按每方向方法重新测试。A.数字段误码性能验收指标本工程各数字段误码性能验收指标应不劣于表2.1.1-1要求。数字段误码性能验收指标表2.1.1-1 速率等级15 min2 hour24 hourESSESESSESESSESS15S15S2S2S24S24STM-0000000STM-1000000STM-4000000STM-16NA0NA0NA0STM-64NA0NA0NA0B.数字通道误码性能验收指标本工程各数字通道误码性能验收指标应不劣于表2.1.1-2要求，并要求打印出结果。280km数字通道误码性能验收指标表2.1.1-2速率（kbit/s）通道类型15 min2 hour24 hourESSESESSESESSESS15S15S2S2S24S242240VC-1200000048960VC-3000000150336VC-4000030601344VC-4cNA0NA0NA02405376VC-16cNA0NA0NA09621504VC-64cNA0NA0NA050km数字通道误码性能验收指标表2.1-3速率（kbit/s）通道类型15 min2 hour24 hourESSESESSESESSESS15S15S2S2S24S242240VC-1200000048960VC-3000000150336VC-4
