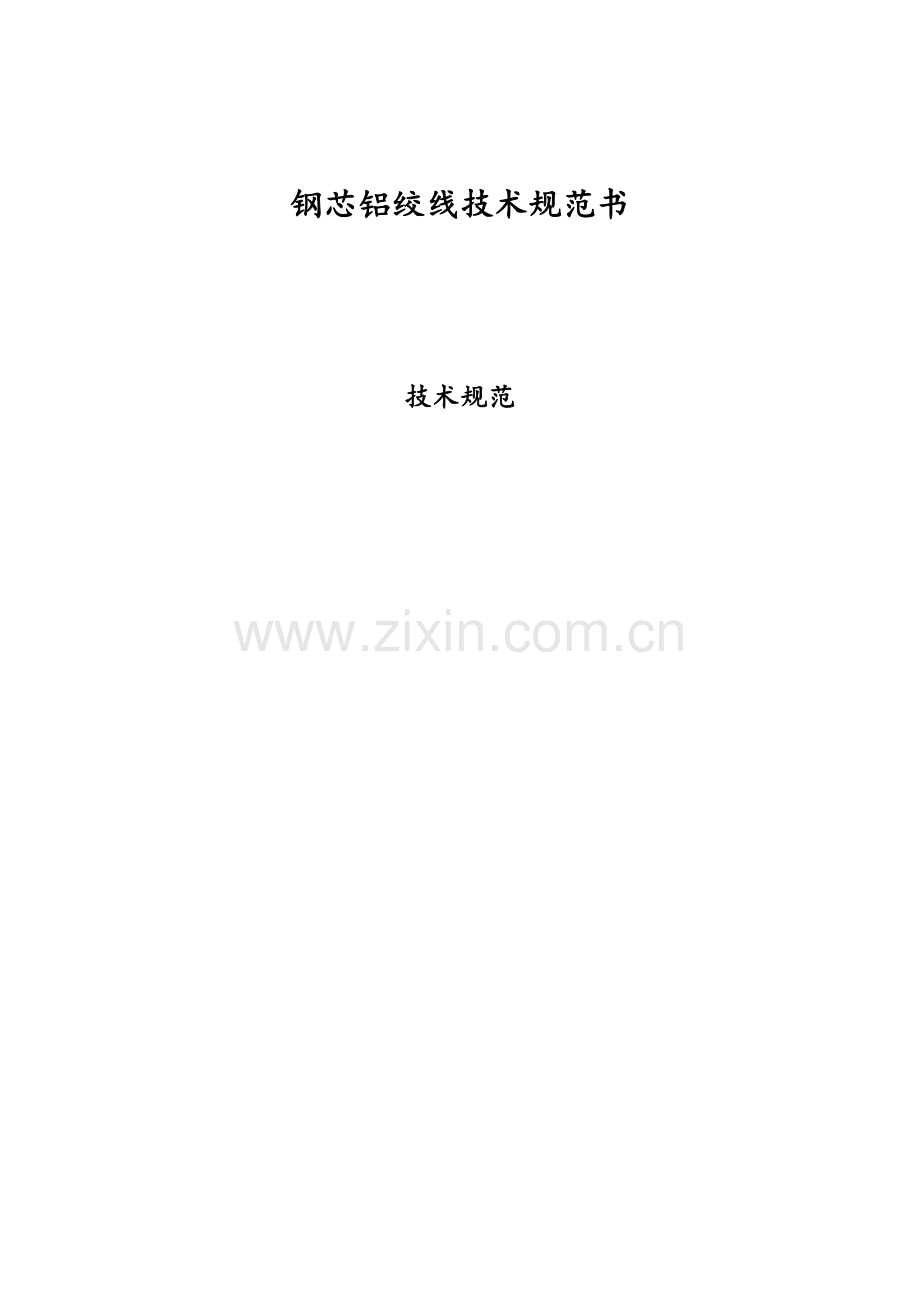

钢芯铝绞线关键技术标准规范书.doc

钢芯铝绞线技术规范书

技术规范

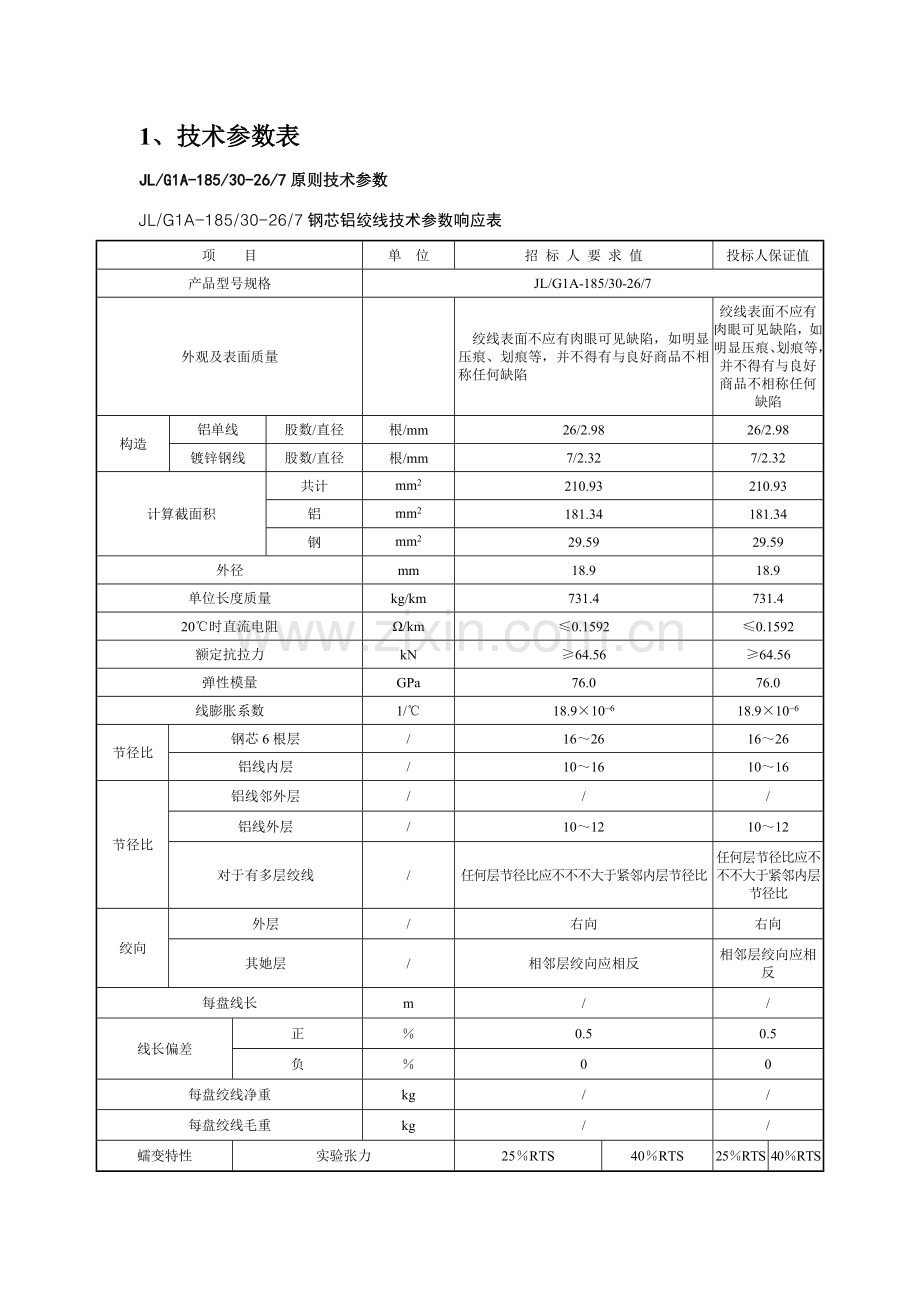

1、技术参数表
JL/G1A-185/30-26/7原则技术参数
JL/G1A-185/30-26/7钢芯铝绞线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
产品型号规格
JL/G1A-185/30-26/7
外观及表面质量

绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
构造
铝单线
股数/直径
根/mm
26/2.98
26/2.98
镀锌钢线
股数/直径
根/mm
7/2.32
7/2.32
计算截面积
共计
mm2
210.93
210.93
铝
mm2
181.34
181.34
钢
mm2
29.59
29.59
外径
mm
18.9
18.9
单位长度质量
kg/km
731.4
731.4
20℃时直流电阻
Ω/km
≤0.1592
≤0.1592
额定抗拉力
kN
≥64.56
≥64.56
弹性模量
GPa
76.0
76.0
线膨胀系数
1/℃
18.9×10-6
18.9×10-6
节径比
钢芯6根层
/
16～26
16～26
铝线内层
/
10～16
10～16
节径比
铝线邻外层
/
/
/
铝线外层
/
10～12
10～12
对于有多层绞线
/
任何层节径比应不不不大于紧邻内层节径比
任何层节径比应不不不大于紧邻内层节径比
绞向
外层
/
右向
右向
其她层
/
相邻层绞向应相反
相邻层绞向应相反
每盘线长
m
/
/
线长偏差
正
％
0.5
0.5
负
％
0
0
每盘绞线净重
kg
/
/
每盘绞线毛重
kg
/
/
蠕变特性
实验张力
25％RTS
40％RTS
25％RTS
40％RTS
蠕变量
％
/
/
/
/
蠕变量
％
/
/
/
/
钢芯无接头，外层铝线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa
JL/G1A-185/30-26/7铝单线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人规定值
外观及表面质量

表面应光洁，并不得有与良好商品不相称任何缺陷
表面应光洁，并不得有与良好商品不相称任何缺陷
直径
mm
2.98
2.98
直径容许偏差
正
mm
0.03
0.03
负
mm
0.03
0.03
20℃时直流电阻率
nΩ·m
≤28.264
≤28.264
抗拉强度
绞前
MPa
≥170
≥170
绞后
MPa
≥162
≥162
接头抗拉强度（冷压焊）
MPa
≥130
≥130
计算截面积
mm2
6.975
6.975
单位长度质量
kg/km
18.853
18.853
卷绕
/
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1.8-3 JL/G1A-185/30-26/7镀锌钢线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人规定值
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
直径
mm
2.32
2.32
直径容许偏差
正
mm
0.04
0.04
负
mm
0.04
0.04
抗拉强度
绞前
MPa
≥1310
≥1310
绞后
MPa
≥1245
≥1245
1％伸长应力
MPa
≥1140
≥1140
伸长率（标距250mm）
％
≥3.0
≥3.0
扭转（L=100d）
次/360°
≥16
≥16
镀锌层质量
g/m2
≥230
≥230
卷绕实验
/
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
镀锌层附着性
/
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
镀锌层持续性
/
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
计算截面积
mm2
4.23
4.23
单位长度质量
kg/km
32.91
32.91

1.12 JL/G1A-240/30-24/7原则技术参数
表1.12-1 钢芯铝绞线技术参数表
项 目
单位
招标人规定值
投标人保证值
产品型号规格
JL/G1A-240/30-24/7
外观及表面质量

绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷。
绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷。
结
构
铝单线
股数/直径
24/3.60
24/3.60
24/3.60
镀锌钢线
股数/直径
7/2.40
7/2.40
7/2.40
计算截面积
共计
mm2
275.96
275.96
铝
mm2
244.29
244.29
钢
mm2
31.67
31.67
外径
mm
21.60
21.60
单位长度质量
kg/km
920.7
920.7
20℃时直流电阻
Ω/km
≤0.1181
≤0.1181
额定抗拉力
kN
≥75.19
≥75.19
弹性模量
GPa
73.0
73.0
线膨胀系数
1/℃
19.6×10-6
19.6×10-6
节径比
钢芯6根层
/
16～26
16～26
铝线内层
/
10～16
10～16
铝线邻外层
/
/
/
铝线外层
/
10～12
10～12
对于有多层绞线
/
任何层节径比应不不不大于紧邻内层节径比
任何层节径比应不不不大于紧邻内层节径比
绞向
外 层
/
右向
右向
其他层
/
相邻层绞向应相反
相邻层绞向应相反
每盘线长
m
2500
2500
线长偏差
正
%
0.5
0.5
负
%
0
0
每盘绞线净重
kg
/
/
每盘绞线毛重
kg
/
/
蠕变特性
实验张力
25%
RTS
40%
RTS
25%
RTS
40%
RTS
蠕变量
%

蠕变量
%

钢芯无接头，外层铝线不容许有接头，其他层应满足GB/T 1179-规定，接头采用冷压焊接，强度不低于130MPa。

表1.12-2 铝单线技术参数表
项 目
单位
招标人规定值
投标人保证值
外观及表面质量

表面应光洁，并不得有与良好商品不相称任何缺陷。
表面应光洁，并不得有与良好商品不相称任何缺陷。
直径
mm
3.60
3.60
直径容许偏差
正
mm
0.036
0.036
负
mm
0.036
0.036
20℃时直流电阻率
nΩ·m
≤28.264
≤28.264
抗拉强度
绞 前
MPa
≥160
≥160
绞 后
MPa
≥152
≥152
接头抗拉强度（冷压焊）
MPa
≥130
≥130
计算截面积
mm2
10.179
10.179
单位长度质量
kg/km
27.514
27.514
卷绕
/
1d卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂。
1d卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂。

表1.12-3 镀锌钢线技术参数表
项 目
单位
招标人规定值
投标人保证值
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷。
镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷。
直径
mm
2.40
2.40
直径容许偏差
正
mm
0.04
0.04
负
mm
0.04
0.04
抗拉强度
绞 前
MPa
≥1310
≥1310
绞 后
MPa
≥1245
≥1245
1%伸长应力
MPa
≥1140
≥1140
伸长率（标距250mm）
%
≥3.0
≥3.0
扭转（L=100d）
次/360º
≥16
≥16
镀锌层质量
g/m2
≥230
≥230
卷绕实验
d/8圈
1倍钢丝直径紧密卷绕8圈，镀锌钢线应不断裂。
1倍钢丝直径紧密卷绕8圈，镀锌钢线应不断裂。
镀锌层附着性
d/8圈
4倍钢丝直径紧密卷绕8圈，镀锌层应牢固附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮。
4倍钢丝直径紧密卷绕8圈，镀锌层应牢固附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮。
镀锌层持续性
/
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致。
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致。
计算截面积
mm2
4.524
4.524
单位长度质量
kg/km
35.197
35.197
JL/G1A-300/25-48/7原则技术参数
1.13-1 JL/G1A-300/40-24/7钢芯铝绞线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
产品型号规格
JL/G1A-300/40-48/7
外观及表面质量

绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
构造
铝单线
股数/直径
48/2.85
48/2.85
48/2.85
镀锌钢线
股数/直径
7/2.22
7/2.22
7/2.22
计算截面积
共计
mm2
333.31
333.31
铝
mm2
306.21
306.21
钢
mm2
27.1
27.1
外径
mm
23.8
23.8
单位长度质量
kg/km
1057
1057
20℃时直流电阻
Ω/km
≤0.0944
≤0.0944
额定抗拉力
kN
≥83.76
≥83.76
弹性模量
GPa
65
65
线膨胀系数
1/℃
20.5×10-6
20.5×10-6
节径比
钢芯6根层
/
16～26
16～26
铝线内层
/
10～16
10～16
铝线邻外层
/
/
/
铝线外层
/
10～12
10～12
对于有多层绞线
/
任何层节径比应不不不大于紧邻内层节径比
任何层节径比应不不不大于紧邻内层节径比
绞向
外层
/
右向
右向
其她层
/
相邻层绞向应相反
相邻层绞向应相反
每盘线长
m
2500
2500
线长偏差
正
％
0.5
0.5
负
％
0
0
每盘绞线净重
kg
/
/
每盘绞线毛重
kg
/
/
蠕变特性
实验张力
25％RTS
40％RTS
25％RTS
40％RTS
蠕变量
％
/
/
/
/
蠕变量
％
/
/
/
/
钢芯无接头，外层铝线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa

1.13-2 JL/G1A-300/40-24/7　铝单线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
外观及表面质量

表面应光洁，并不得有与良好商品不相称任何缺陷
表面应光洁，并不得有与良好商品不相称任何缺陷
直径
mm
2.85
2.85
直径容许偏差
正
mm
0.03
0.03
负
mm
0.03
0.03
20℃时直流电阻率
nΩ·m
≤28.264
≤28.264
抗拉强度
绞前
MPa
≥170
≥170
绞后
MPa
≥162
≥162
接头抗拉强度（冷压焊）
MPa
≥130
≥130
计算截面积
mm2
6.38
6.38
单位长度质量
kg/km
17.24
17.24
卷绕
/
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1.13-3 JL/G1A-300/40-24/7镀锌钢线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
直径
mm
2.22
2.22
直径容许偏差
正
mm
0.03
0.03
负
mm
0.03
0.03
抗拉强度
绞前
MPa
≥1340
≥1340
绞后
MPa
≥1273
≥1273
1％伸长应力
MPa
≥1170
≥1170
伸长率（标距250mm）
％
≥3.0
≥3.0
扭转（L=100d）
次/360º
≥18
≥18
镀锌层质量
g/m2
≥215
≥215
卷绕实验
/
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
镀锌层附着性
/
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
镀锌层持续性
/
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
计算截面积
mm2
3.87
3.87
单位长度质量
kg/km
30.11
30.11

JL/G1A-400/35-48/7原则技术参数
JL/G1A-400/35-48/7钢芯铝绞线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
产品型号规格
JL/G1A-400/35-48/7
外观及表面质量

绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
构造
铝单线
股数/直径
根/mm
48/3.22
48/3.22
镀锌钢线
股数/直径
根/mm
7/2.50
7/2.50
计算截面积
共计
mm2
425.24
425.24
铝
mm2
390.88
390.88
钢
mm2
34.36
34.36
外径
mm
26.8
26.8
单位长度质量
kg/km
1347.5
1347.5
20℃时直流电阻
Ω/km
≤0.0739
≤0.0739
额定抗拉力
kN
≥103.67
≥103.67
弹性模量
GPa
65.0
65.0
线膨胀系数
1/℃
20.5×10-6
20.5×10-6
节径比
钢芯6根层
/
16～26
16～26
铝线内层
/
10～16
10～16
铝线邻外层
/
10～16
10～16
铝线外层
/
10～12
10～12
对于有多层绞线
/
任何层节径比应不不不大于紧邻内层节径比
任何层节径比应不不不大于紧邻内层节径比
绞向
外层
/
右向
右向
其她层
/
相邻层绞向应相反
相邻层绞向应相反
每盘线长
m

线长偏差
正
％
0.5
0.5
负
％
0
0
每盘绞线净重
kg
/
/
每盘绞线毛重
kg
/
/
蠕变特性
实验张力
25％RTS
40％RTS
25％RTS
40％RTS
蠕变量
％
/
/
/
/
蠕变量
％
/
/
/
/
钢芯无接头，外层铝线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa
JL/G1A-400/35-48/7铝单线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
外观及表面质量

表面应光洁，并不得有与良好商品不相称任何缺陷
表面应光洁，并不得有与良好商品不相称任何缺陷
直径
mm
3.22
3.22
直径容许偏差
正
mm
0.032
0.032
负
mm
0.032
0.032
20℃时直流电阻率
nΩ·m
≤28.264
≤28.264
抗拉强度
绞前
MPa
≥165
≥165
绞后
MPa
≥157
≥157
接头抗拉强度（冷压焊）
MPa
≥130
≥130
计算截面积
mm2
8.14
8.14
单位长度质量
kg/km
22.01
22.01
卷绕
/
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
JL/G1A-400/35-48/7镀锌钢线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
直径
mm
2.50
2.50
直径容许偏差
正
mm
0.04
0.04
负
mm
0.04
0.04
抗拉强度
绞前
MPa
≥1310
≥1310
绞后
MPa
≥1245
≥1245
1％伸长应力
MPa
≥1140
≥1140
伸长率（标距250mm）
％
≥3.0
≥3.0
扭转（L=100d）
次/360º
≥16
≥16
镀锌层质量
g/m2
≥230
≥230
卷绕实验
/
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
镀锌层附着性
/
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
镀锌层持续性
/
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
计算截面积
mm2
4.91
4.91
单位长度质量
kg/km
38.19
38.19

1.2 JL/G1A-500/45-48/7原则技术参数
1.2-1 JL/G1A-500/45-48/7钢芯铝绞线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
产品型号规格
JL/G1A-500/45-48/7
外观及表面质量

绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
构造
铝单线
股数/直径
48/3.60
48/3.60
48/3.60
镀锌钢线
股数/直径
7/2.80
7/2.80
7/2.80
计算截面积
共计
mm2
531.68
531.68
铝
mm2
488.58
488.58
钢
mm2
43.10
43.10
外径
mm
30.00
30.00
单位长度质量
kg/km
1685.5
1685.5
20℃时直流电阻
Ω/km
≤0.0591
≤0.0591
额定抗拉力
kN
≥127.31
≥127.31
弹性模量
GPa
65.0
65.0
线膨胀系数
1/℃
20.5×10-6
20.5×10-6
节径比
钢芯6根层
/
16～26
16～26
铝线内层
/
10～16
10～16
铝线邻外层
/
10～16
10～16
铝线外层
/
10～12
10～12
对于有多层绞线
/
任何层节径比应不不不大于紧邻内层节径比
任何层节径比应不不不大于紧邻内层节径比
绞向
外层
/
右向
右向
其她层
/
相邻层绞向应相反
相邻层绞向应相反
每盘线长
m
2500
2500
线长偏差
正
％
0.5
0.5
负
％
0
0
每盘绞线净重
kg
/
/
每盘绞线毛重
kg
/
/
蠕变特性
实验张力
25％RTS
40％RTS
25％RTS
40％RTS
蠕变量
％
/
/
/
/
蠕变量
％
/
/
/
/
钢芯无接头，外层铝线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa
1.2-2 JL/G1A-500/45-48/7　铝单线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
外观及表面质量

表面应光洁，并不得有与良好商品不相称任何缺陷
表面应光洁，并不得有与良好商品不相称任何缺陷
直径
mm
3.60
3.60
直径容许偏差
正
mm
0.036
0.036
负
mm
0.036
0.036
20℃时直流电阻率
nΩ·m
≤28.264
≤28.264
抗拉强度
绞前
MPa
≥160
≥160
绞后
MPa
≥152
≥152
接头抗拉强度（冷压焊）
MPa
≥130
≥130
计算截面积
mm2
10.18
10.18
单位长度质量
kg/km
27.51
27.51
卷绕
/
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1.2-3 JL/G1A-500/45-48/7　镀锌钢线技术参数响应表
项 目
单 位
招 标 人 要 求 值
投标人保证值
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
直径
mm
2.80
2.80
直径容许偏差
正
mm
0.05
0.05
负
mm
0.05
0.05
抗拉强度
绞前
MPa
≥1310
≥1310
绞后
MPa
≥1245
≥1245
1％伸长应力
MPa
≥1140
≥1140
伸长率（标距250mm）
％
≥3.5
≥3.5
扭转（L=100d）
次/360°
≥16
≥16
镀锌层质量
g/m2
≥230
≥230
卷绕实验
/
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
镀锌层附着性
/
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
镀锌层持续性
/
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
计算截面积
mm2
6.16
6.16
单位长度质量
kg/km
47.91
47.91
