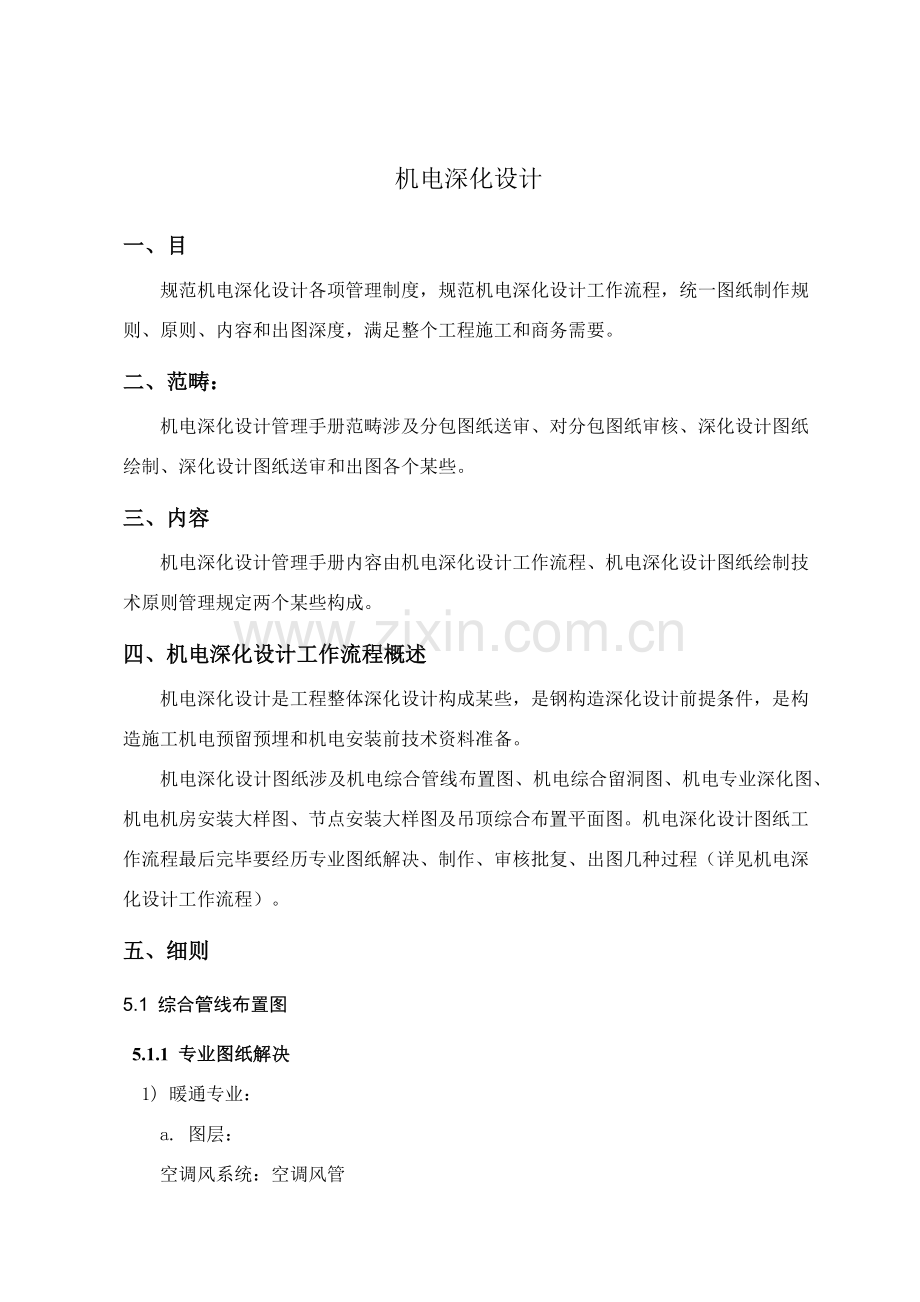

机电深化设计
一、目
规范机电深化设计各项管理制度，规范机电深化设计工作流程，统一图纸制作规则、原则、内容和出图深度，满足整个工程施工和商务需要。
二、范畴：
机电深化设计管理手册范畴涉及分包图纸送审、对分包图纸审核、深化设计图纸绘制、深化设计图纸送审和出图各个某些。
三、内容
机电深化设计管理手册内容由机电深化设计工作流程、机电深化设计图纸绘制技术原则管理规定两个某些构成。
四、机电深化设计工作流程概述
机电深化设计是工程整体深化设计构成某些，是钢构造深化设计前提条件，是构造施工机电预留预埋和机电安装前技术资料准备。
机电深化设计图纸涉及机电综合管线布置图、机电综合留洞图、机电专业深化图、机电机房安装大样图、节点安装大样图及吊顶综合布置平面图。机电深化设计图纸工作流程最后完毕要经历专业图纸解决、制作、审核批复、出图几种过程（详见机电深化设计工作流程）。
五、细则
5.1 综合管线布置图
5.1.1 专业图纸解决
1) 暖通专业：
a. 图层：
空调风系统：空调风管

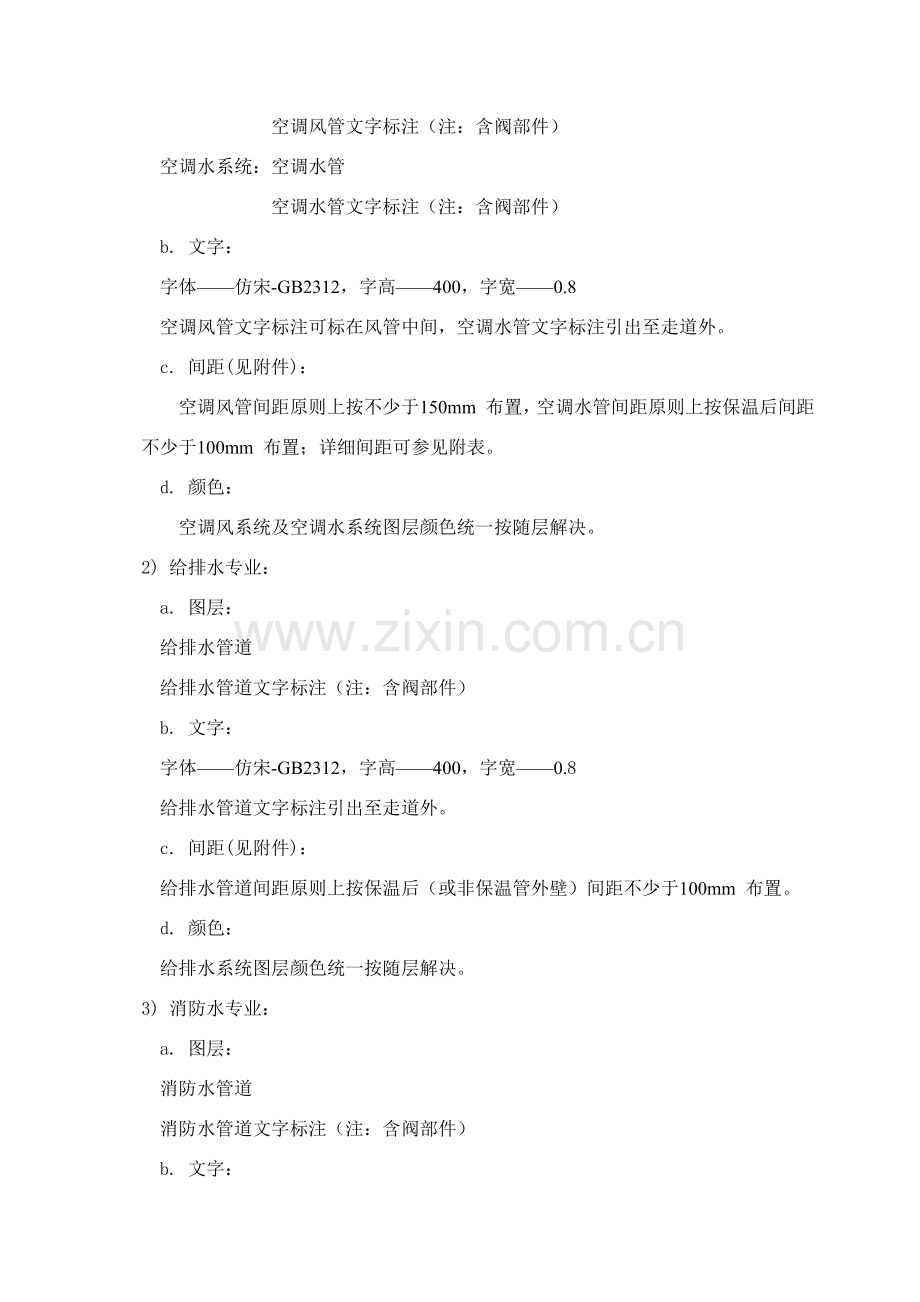

空调风管文字标注（注：含阀部件）
空调水系统：空调水管
空调水管文字标注（注：含阀部件）
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8
空调风管文字标注可标在风管中间，空调水管文字标注引出至走道外。
c. 间距(见附件)：
空调风管间距原则上按不少于150mm 布置，空调水管间距原则上按保温后间距不少于100mm 布置；详细间距可参见附表。
d. 颜色：
空调风系统及空调水系统图层颜色统一按随层解决。
2) 给排水专业：
a. 图层：
给排水管道
给排水管道文字标注（注：含阀部件）
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8
给排水管道文字标注引出至走道外。
c. 间距(见附件)：
给排水管道间距原则上按保温后（或非保温管外壁）间距不少于100mm 布置。
d. 颜色：
给排水系统图层颜色统一按随层解决。
3) 消防水专业：
a. 图层：
消防水管道
消防水管道文字标注（注：含阀部件）
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8
消防水管道文字标注引出至走道外。
c. 间距(见附件)：
消防水管道间距原则上按管外壁间距不少于100mm 布置；
d. 颜色：
消防水系统图层颜色统一按随层解决；
4) 动力专业：
a. 图层：
动力管道
动力管道文字标注（注：含阀部件）
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8
动力管道文字标注引出至走道外。
c. 间距(见附件)：
动力管道间距原则上按保温后间距不少于100mm 布置。
d. 颜色：
动力系统图层颜色统一按随层解决；
5) 电气专业：
a. 图层：
电气线槽（注：含普通电气线槽和母线槽等）
电气线槽（消防）
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8；
文字标注尽量引出至走道外。
c. 间距：
线槽间距原则上左右距离不少于100mm，上下距离不不大于下层线槽高度布置。
d. 颜色：
电气线槽系统图层颜色统一按随层解决。
6) 弱电专业：
a. 图层：
信息设备线槽
安防线槽
广播线槽
消防电线槽
工艺线槽
楼控线槽
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8
文字标注尽量引出至走道外；
c. 间距：
线槽间距原则上左右距离不少于100mm，上下距离不不大于下层线槽高度布置；
d. 颜色：
系统图层颜色统一按随层解决：
7) 气体灭火专业：
a. 图层：
气体灭火管道
气体灭火管道文字标注（注：含阀部件）
b. 文字：
字体——仿宋-GB2312，字高——400，字宽——0.8
气体灭火管道文字标注引出至走道外。
c. 间距(见附件)：
气体灭火管道间距原则上按非保温管外壁间距不少于100mm 布置。
d. 颜色：
气体灭火系统图层颜色统一按随层解决。

5.1.2 综合管线布置平面图
1) 专业颜色设立
a. 建筑底图：
底图颜色——253 色，剖面线颜色——白色。
b. 暖通专业：
空调风管——绿色
空调风管文字标注——绿色
空调水管——120色
空调水管文字标注——120色
c. 给排水专业：
给排水管道——青色
给排水管道文字标注——青色
d．消防水专业：
消防水管道——蓝色
消防水管道文字标注——蓝色
e．动力专业：
动力管道——143色
动力管道文字标注——143色
f．电气专业：
电气线槽——11色
电气线槽（消防）——11色
g．弱电专业：
信息设备线槽——品红
安防线槽——品红
广播线槽——品红消防电线槽——品红
h.气体灭火专业：
气体灭火管道——56色
气体灭火管道文字标注——56色
2) 专业管线布置
a. 建筑：
建筑底图只保存构造墙体、建筑墙体，建筑功能布局，房间布局用途，地面标高，吊顶标高。文字字体仿宋-GB2312，文字大小600，宽度0.8。剖面线样式┗1 ┛，文字字体仿宋-GB2312，文字大小1000，宽度0.8。
b. 机电：
各专业水平位置、标高和规格与最后剖面图完全一致，各专业标注出管线水平相对位置和标记相对建筑地面标高。文字大小400，宽度0.8，标注采用已有DIM-100 样式，文字字体仿宋-GB2312，颜色随层。

5.1.3 综合管线布置剖面图
1) 剖面图位置选取：
剖面图位置为走道管线复杂区域和管线布置具备代表性区域，每条走道，剖面图为一～两个。管线布置变化较大走道，可依照实际需要增长一～两个剖面。
2) 专业图层、颜色设立
建筑专业图层，颜色——白色
暖通专业图层，颜色——绿色
给排水专业图层，颜色——青色
消防水专业图层，颜色——蓝色
动力专业图层，颜色——143色
电气专业图层，颜色——11色
弱电专业图层，颜色——品红色
气体灭火专业图层，颜色——56色
保温及支架图层，颜色——253 色
3) 专业管线绘制
a. 建筑专业：
填充样式：
构造柱、梁和构造楼板等——混凝土填充，角度0，比例40。
钢梁——纤维材料填充，角度45 度，比例100。
钢柱——纤维材料填充，角度315 度，比例100。
吊顶——石膏板网格填充，角度45，比例80。
二次墙——普通砖填充，角度0，比例80。
墙、柱、梁、走道宽度剖面图绘制时跟实际同样。
文字样式：
字体——仿宋-GB2312，字高——150，字宽——0.8。
标注样式：
标注采用已有DIM-100 样式，颜色随层。
剖面图标记出构造墙、二次墙、柱、梁、垫层，标记出剖面图所在轴线位置，标记剖面图序号，与平面图相应位置序号相应，标记建筑顶板绝对标高，建筑底板绝对标高。标注走道宽度，吊顶如下高度，吊顶高度，梁高度，垫层高度。
b. 暖通专业：
绘制样式：
正剖风管单线矩形绘制，外保温单线矩形绘制，侧剖风管双线绘制，外保温双线绘制，保温层厚度按设计规定，网格NET3 填充，角度45 度，比例300。
正剖水管双线绘制，内圆为公称直径，外圆为管外壁直径；侧剖水管四线绘制，内两线为公称直径，外两线为管外壁直径；外保温双线绘制，保温层厚度按设计规定，网格NET3 填充，角度45 度，比例300。
管线标注：
标记风管用途名称，管径规格，标高按距建筑地面标高（FL＋），标注风管距墙柱或轴线距离及管间距离。
标记水管用途名称，管径规格，标高按距建筑地面标高（FL＋），标注水管距墙柱或轴线距离及管间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
c. 给排水专业：
绘制样式：
正剖水管双线绘制，内圆为公称直径，外圆为管外壁直径；侧剖水管四线绘制，内两线为公称直径，外两线为管外壁直径；外保温双线绘制，保温厚度参照设计规定，网格NET3 填充，角度45 度，比例300。
管线标注：
标记水管用途名称，管径规格，标高按距建筑地面标高（F＋），标注水管距墙柱或轴线距离及管间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
d. 消防水专业：
绘制样式：
正剖水管双线绘制，内圆为公称直径，外圆为管外壁直径；侧剖水管四线绘制，内两线为公称直径，外两线为管外壁直径；
管线标注：
标记水管用途名称，管径规格，标高按距建筑地面标高（F＋），标注水管距墙柱或轴线距离及管间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
e. 动力专业：
绘制样式：
内圆为公称直径，外圆为管外壁直径；侧剖水管四线绘制，内两线为公称直径，外两线为管外壁直径；外保温双线绘制，保温厚度参照设计规定，网格NET3 填充，角度45 度，比例300。
管线标注：
标记水管用途名称，管径规格，标高按距建筑地面标高（FL＋），标注水管距墙柱或轴线距离及管间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
f. 电气专业：
绘制样式：
正剖线槽单线矩形绘制，侧剖线槽双线绘制。
管线标注：
标记线槽专业名称，线槽规格，标高（底距地多少），标注线槽距墙柱或轴线距离及线槽间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
g. 弱电专业：
绘制样式：
正剖线槽单线矩形绘制，侧剖线槽双线绘制。
管线标注：
标记线槽专业名称，线槽规格，标高（底距地多少），标注线槽距墙柱或轴线距离及线槽间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
h．气体灭火专业：
正剖水管双线绘制，内圆为公称直径，外圆为管外壁直径；侧剖水管四线绘制，内两线为公称直径，外两线为管外壁直径；
管线标注：
标记水管用途名称，管径规格，标高按距建筑地面标高（F＋），标注水管距墙柱或轴线距离及管间距离。
文字样式：
字体——仿宋-GB2312，字高——200，字宽——0.8，标注采用已有DIM-100 样式，颜色随层。
4) 专业管线布置
a. 管线布置需要考虑各个方面：
建筑、构造方面：
建筑构造标高及建筑构造标高间差别，不同区域，标高差别，混凝土构造梁厚度，柱子大小，钢梁大小，与否有斜支撑等。
机电方面：
考虑到水管外壁，空调水管、空调风管保温层厚度。电气桥架、水管，外壁距离墙壁距离，最小有100mm 距离，直管段风管距墙距离最小150mm，沿构造墙需90 度拐弯风管及有消声器、较大阀部件等区域，依照实际状况拟定距墙柱距离，管线布置时考虑无压管道坡度。不同专业管线间距离，尽量满足施工规范规定。
整个管线布置过程中考虑到后来灯具、烟感探头、喷洒头等安装，电气桥架安装后放线操作空间及后来维修空间，电缆布置弯曲半径不不大于电缆直径15 倍。
b. 管线布置基本原则：
风管布置在上方，桥架和水管在同一高度时候，水平分开布置，在同一垂直方向时，桥架在上，水管在下进行布置。综合协调，运用可用空间。
管线打架区域，避让原则是，有压管让无压管，小管线让大管线，施工简朴避让施工难度大。
所述为管线布置基本原则，管线综合协调过程中依照实际状况综合布置。
c. 平面与剖面相应：
每个区域，最后出图时，管线位置、规格、标高，机电管线剖面图平面图保持一致。综合协调过程中，剖面图作出调节时，平面图也作出相应调节。

5.2 综合预留洞图
1. 出图原则：
构造施工时期，只出具构造预留机电墙洞、板洞和套管图纸。
2. 专业颜色设立
暖通专业——绿色
给排水水专业——青色
消防水专业——蓝色
动力专业——143色
强电专业——11色
弱电专业——品红
3. 专业图绘制
板洞、墙洞和套管绘制采用构造图纸通用绘图样式，以原设计院构造组合平面图为底图出图，墙体套管和墙洞标高为距构造地面标高。
板洞标记出大小（长×宽），文字字体仿宋-GB2312，字体高度400，宽度0.8，标注东西方向和南北方向相对构造墙体或轴线距离，标注样式采用已有DIM-100 样式，颜色随层。
墙洞标记出大小（长X 宽），标高（底距地多少），文字字体仿宋-GB2312，字体高度400，宽度0.8，标注东西方向或南北方向相对构造墙体或轴线距离，标注样式采用已有DIM-100 样式，颜色随层。
地板套管标记出大小（DN多少），文字字体仿宋-GB2312，字体高度400，宽度0.8，标注东西方向和南北方向相对构造墙体或轴线距离，标注样式采用已有DIM-100 样式，颜色随层。
墙体套管标记出大小（DN多少），标高（管中距地多少），文字字体仿宋-GB2312，字体高度400，宽度0.8，标注东西方向或南北方向相对构造墙体或轴线距离，标注样式采用已有DIM-100 样式，颜色随层。

附表（一）：
空调水管最小间距参照表
公称直径
无缝管外径
保温层厚度
最小中心距
非保温管中心距
备注
DN50（含如下）
φ57
δ＝25
200
200

DN70
φ76
δ＝32
250
200

DN80
φ89
δ＝32
250
200

DN100
φ108
δ＝32
300
250

DN125
φ133
δ＝32
300
250

DN150
φ159
δ＝32
350
300

DN200
φ219
δ＝32
400
350

DN250
φ273
δ＝32
450
400

DN300
φ325
δ＝40
500
450

DN350
φ377
δ＝40
550
500

DN400
φ426
δ＝40
600
550

DN450
φ480
δ＝40
700
600

DN500
φ530
δ＝50
750
700

DN600
φ630
δ＝50
850
750

DN700
φ730
δ＝50
950
850

DN850
φ880
δ＝50
1100

DN1000
φ1030
δ＝50
1250

DN1200
φ1230
δ＝50
1450

附表（二）：
动力管道最小间距参照表
公称直径
无缝管外径×壁厚
保温层厚度
最小中心距
备注
DN15
φ18×3.0
δ＝50
250

DN20
φ25×3.0
δ＝50
250

DN25
φ32×3.5
δ＝50
250

DN32
φ38×3.5
δ＝50
250

DN40
φ45×3.5
δ＝50
250

DN50
φ57×3.5
δ＝50
250

DN70
φ76×4.0
δ＝50
300

DN80
φ89×4.0
δ＝60
300

DN100
φ108×4.0
δ＝60
350

DN125
φ133×4.5
δ＝60
350

DN150
φ159×4.5
δ＝60
400

DN200
φ219×6.0
δ＝60
450

DN250
φ273×8.0
δ＝60
500
