钢芯铝绞线关键技术标准规范.doc

宁夏金昱元广拓能源有限公司

清水河330kV变-金昱元变110kV线路工程

钢芯铝绞线

技术规范书

审核:
校核：
编写:

编制单位 国网宁夏电力设计有限公司

年 07 月

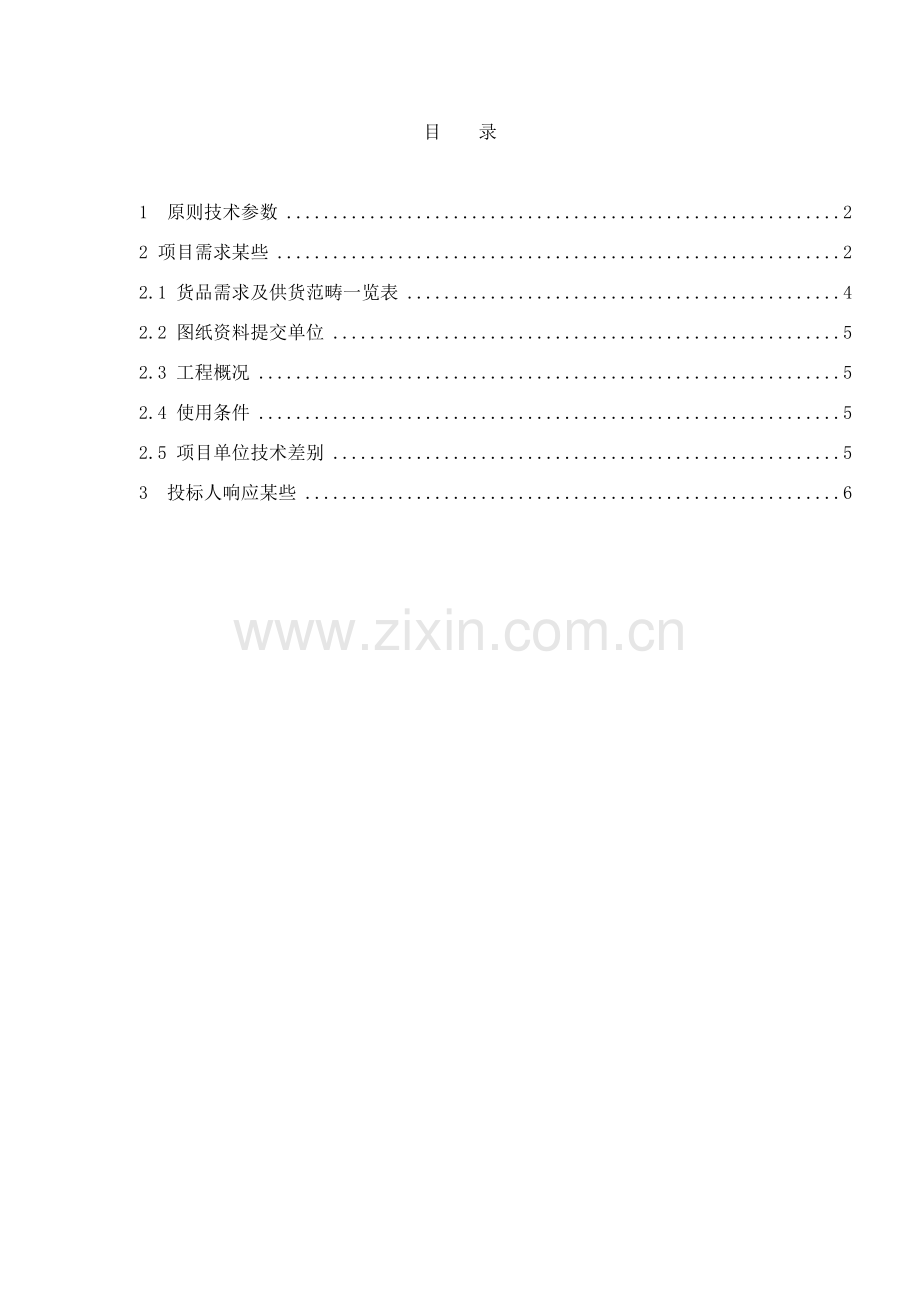

目 录

1　原则技术参数 2
2 项目需求某些 2
2.1 货品需求及供货范畴一览表 4
2.2 图纸资料提交单位 5
2.3 工程概况 5
2.4 使用条件 5
2.5 项目单位技术差别 5
3 投标人响应某些 6

1　原则技术参数
投标人应仔细阅读货品需求及供货范畴一览表，并认真逐项填写所招标规格钢芯铝绞线技术参数响应表中“投标人保证值”，不能以“响应”两字代替，不容许改动原则参数值。如有偏差，请填写技术偏差表。

1 JL/G1A-300/25-48/7原则技术参数
1-1 JL/G1A-300/25-48/7钢芯铝绞线技术参数响应表
项 目
单 位
招 标 人 要 求 值
产品型号规格
JL/G1A-300/25-48/7
外观及表面质量

绞线表面不应有肉眼可见缺陷，如明显压痕、划痕等，并不得有与良好商品不相称任何缺陷
构造
铝单线
股数/直径
根/mm
48/2.85
镀锌钢线
股数/直径
根/mm
7/2.22
计算截面积
共计
mm2
333.31
铝
mm2
306.21
钢
mm2
27.10
外径
mm
23.8
单位长度质量
kg/km
1057.0
20℃时直流电阻
Ω/km
≤0.0944
额定抗拉力
kN
≥83.76
弹性模量
GPa
65.0
线膨胀系数
1/℃
20.5×10-6
节径比
钢芯6根层
/
16～26
铝线内层
/
10～16
铝线邻外层
/
10～16
铝线外层
/
10～12
对于有多层绞线
/
任何层节径比应不不不大于紧邻内层节径比
绞向
外层
/
右向
其她层
/
相邻层绞向应相反
每盘线长
m
2500
线长偏差
正
％
0.5
负
％
0
每盘绞线净重
kg
/
每盘绞线毛重
kg
/
蠕变特性
实验张力
25％RTS
40％RTS
蠕变量
％
/
/
蠕变量
％
/
/
钢芯无接头，外层铝线不容许有接头，其她层应满足GB/T 1179—规定，接头采用冷压焊接，强度不低于130MPa
1-2 JL/G1A-300/25-48/7铝单线技术参数响应表
项 目
单 位
招 标 人 要 求 值
外观及表面质量

表面应光洁，并不得有与良好商品不相称任何缺陷
直径
mm
2.85
直径容许偏差
正
mm
0.03
负
mm
0.03
20℃时直流电阻率
nΩ·m
≤28.264
抗拉强度
绞前
MPa
≥170
绞后
MPa
≥162
接头抗拉强度（冷压焊）
MPa
≥130
计算截面积
mm2
6.379
单位长度质量
kg/km
17.242
卷绕
/
1倍铝线直径卷绕8圈，退6圈，重新紧密卷绕，铝线不得断裂
1-3 JL/G1A-300/25-48/7　镀锌钢线技术参数响应表
项 目
单 位
招 标 人 要 求 值
外观及表面质量

镀锌钢线应较光洁，并且不应有与良好商品不相称所有缺陷
直径
mm
2.22
直径容许偏差
正
mm
0.03
负
mm
0.03
抗拉强度
绞前
MPa
≥1340
绞后
MPa
≥1273
1％伸长应力
MPa
≥1170
伸长率（标距250mm）
％
≥3.0
扭转（L=100d）
次/360º
≥18
镀锌层质量
g/m2
≥215
卷绕实验
/
1倍钢线直径紧密卷绕8圈，镀锌钢线应不断裂
镀锌层附着性
/
4倍钢线直径紧密卷绕8圈，镀锌层应牢固地附着在钢线上而不开裂，或用手指摩擦锌层不会产生脱落起皮
镀锌层持续性
/
用肉眼观测镀锌层应没有孔隙，镀锌层应较光洁、厚度均匀，并与良好商品实践相一致
计算截面积
mm2
3.87
单位长度质量
kg/km
30.1

2 项目需求某些
2.1 货品需求及供货范畴一览表
货品需求及供货范畴一览表见表2。
表2 货品需求及供货范畴一览表
序号
工程名称
材料名称
单位
项目单位规定

规格
数量（吨）
技术参数
备注
1
清水河330kV变-金昱元变110kV线路工程
钢芯铝绞线
吨
JL/G1A-300/25-48/7
50.5
/
/
　注：
（1）项目单位在表中“工程名称”栏填写使用所采购钢芯铝绞线工程项目名称。
（2）在“项目单位规定”某些填写所采购钢芯铝绞线“数量”和“技术参数”，并在备注栏注明所采购钢芯铝绞线是用于地线还是导线；在其他规格钢芯铝绞线相应某些填写“/”。

2.2 图纸资料提交单位
卖方向买方提供图纸、阐明书、实验报告等技术资料交付时间、数量及交付单位见表14。
表3技术资料交付明细
序号
项 目
提交份数
接受单位
交付时间
1
图纸类

宁夏金昱元广拓能源有限公司
交货前
1.1
产品构造图
6
1.2
线盘图
6
1.3
线盘包装图
6
1.4
线盘起吊尺寸图
6
2
参数表及阐明书

2.1
单丝技术参数表及阐明书
6
2.2
绞线技术参数表及阐明书
6
3
型式实验报告及出厂实验报告

3.1
单线及绞线检查报告
6
3.2
依照导、地线不同规定提供不同型式实验报告
6
2.3 工程概况
本工程项目单位： 宁夏金昱元广拓能源有限公司 。
本工程设计单位： 国网宁夏电力设计有限公司 。
表4工程概况
工程名称
线路长度（km）
最大档距（m）
安装地点
清水河330kV变-金昱元变110kV线路工程
4.5km
500
固原市境内
2.4 使用条件
表5环境条件
序号
项 目
内 容
1
海拔高度（m）
1584m～1679m
2
环境温度（℃）
-30℃～40℃
3
日照（W/cm2）
1.05
4
覆冰厚度（mm）
10
5
基本风速（m/s）
27
2.5 项目单位技术差别
项目单位原则上不能改动专用某些固化参数，依照工程实际状况，使用条件及有关技术参数如有差别，应逐项在“技术差别表” 中列出。
项目单位对技术规范“通用某些”补充和修改，填写“技术规范通用某些条款变更表”。
表6 项目单位技术差别表（项目单位填写）
序号
项 目
原则参数值
项目单位规定值
投标人保证值
1

2

……

序号
项 目
变更条款页码、款号
原表述
变更后表述

……

3 投标人响应某些
投标人应认真逐项填写“原则技术参数表”、“技术差别表”和“技术规范通用某些条款变更表”中规定。如有与本技术规范书规定不一致地方，应逐项在“技术偏差表” 中列出，必要时应提供相应实验报告。
表7 技术偏差表
序号
项 目
相应条款编号
技术规范书规定
偏 差
备注
1

2

3

4
