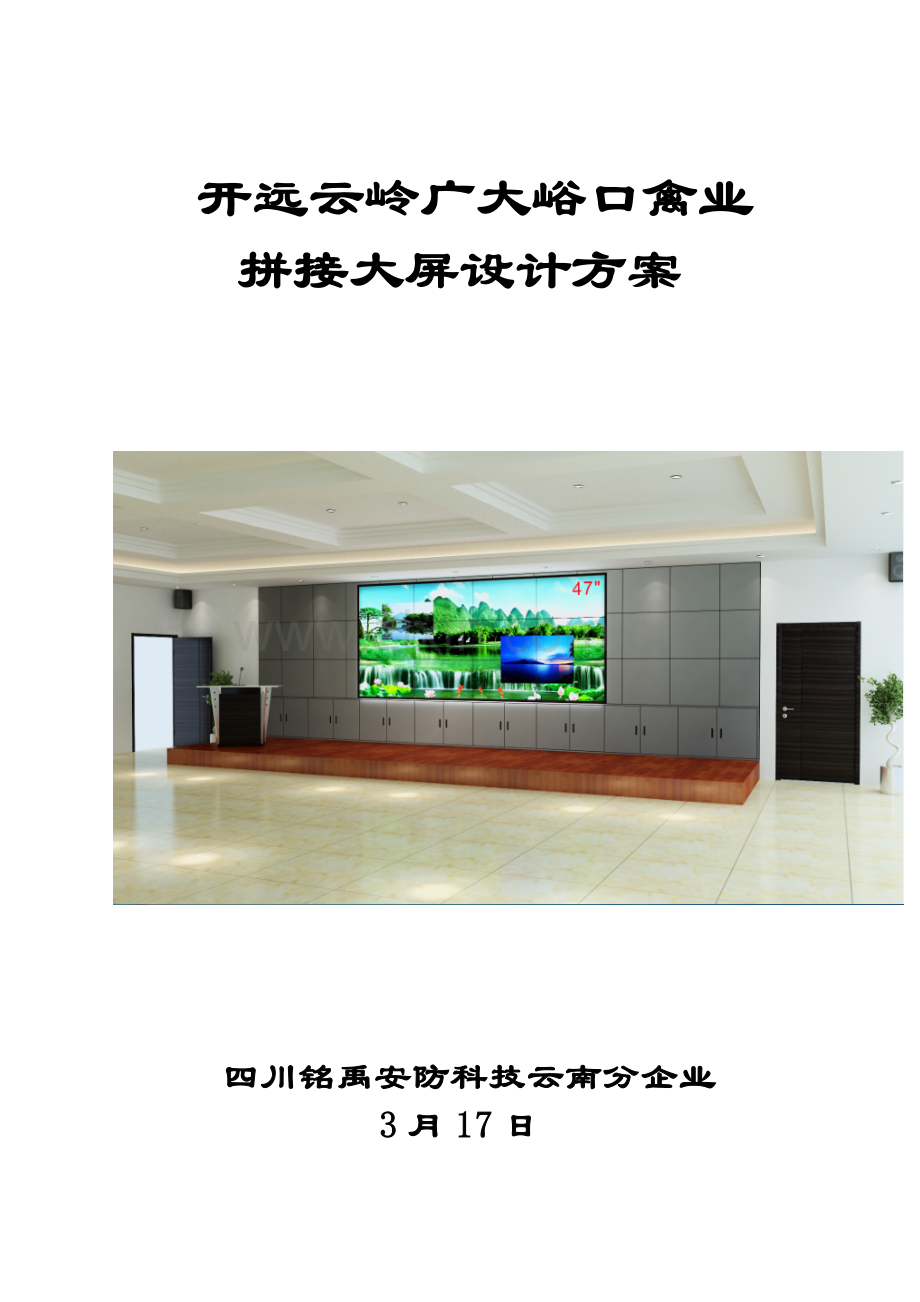

开远云岭广大峪口禽业
拼接大屏设计方案

四川铭禹安防科技云南分企业
3月17日

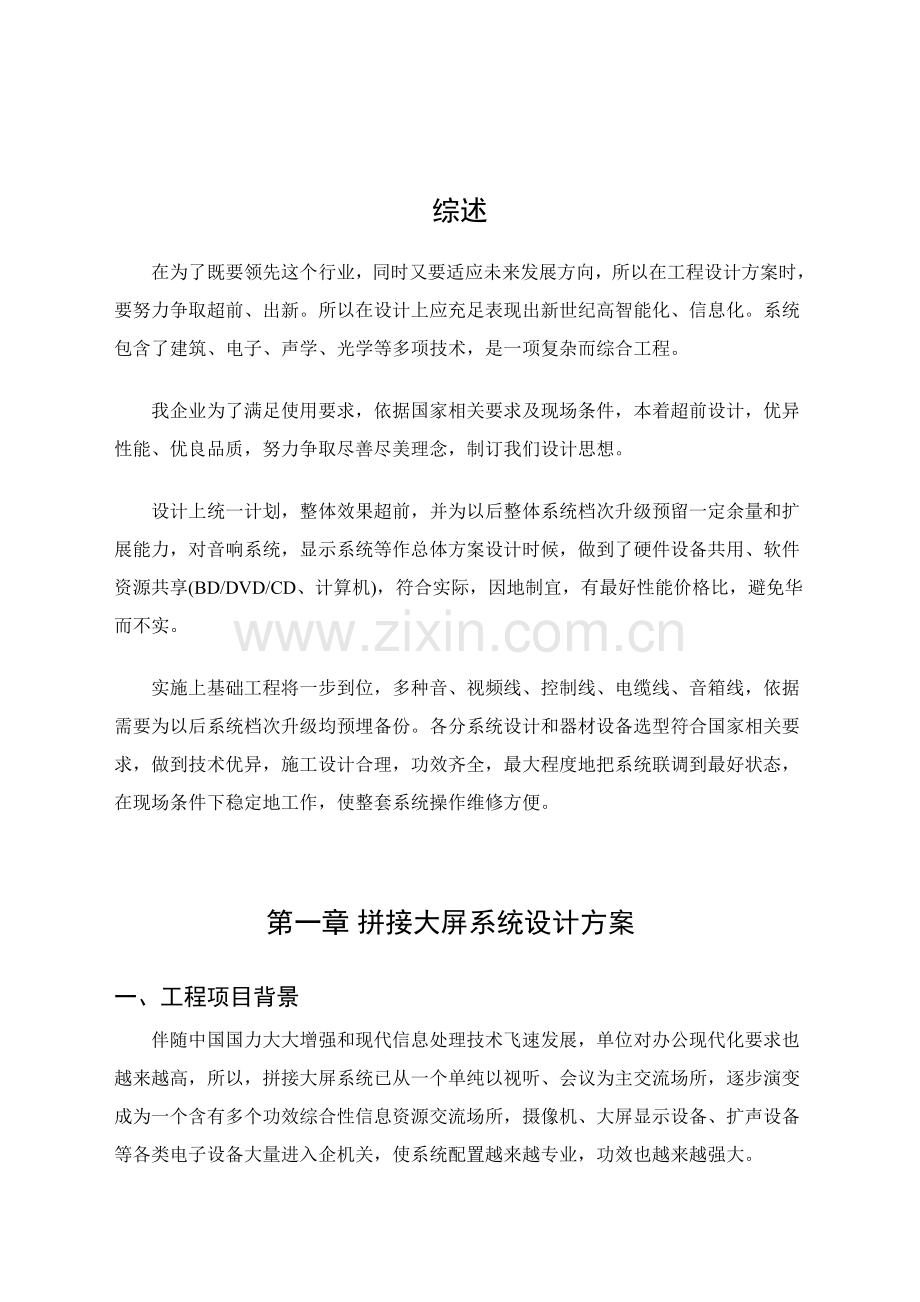

综述
在为了既要领先这个行业，同时又要适应未来发展方向，所以在工程设计方案时，要努力争取超前、出新。所以在设计上应充足表现出新世纪高智能化、信息化。系统包含了建筑、电子、声学、光学等多项技术，是一项复杂而综合工程。

我企业为了满足使用要求，依据国家相关要求及现场条件，本着超前设计，优异性能、优良品质，努力争取尽善尽美理念，制订我们设计思想。

设计上统一计划，整体效果超前，并为以后整体系统档次升级预留一定余量和扩展能力，对音响系统，显示系统等作总体方案设计时候，做到了硬件设备共用、软件资源共享(BD/DVD/CD、计算机)，符合实际，因地制宜，有最好性能价格比，避免华而不实。

实施上基础工程将一步到位，多种音、视频线、控制线、电缆线、音箱线，依据需要为以后系统档次升级均预埋备份。各分系统设计和器材设备选型符合国家相关要求，做到技术优异，施工设计合理，功效齐全，最大程度地把系统联调到最好状态，在现场条件下稳定地工作，使整套系统操作维修方便。

第一章 拼接大屏系统设计方案
一、工程项目背景
伴随中国国力大大增强和现代信息处理技术飞速发展，单位对办公现代化要求也越来越高，所以，拼接大屏系统已从一个单纯以视听、会议为主交流场所，逐步演变成为一个含有多个功效综合性信息资源交流场所，摄像机、大屏显示设备、扩声设备等各类电子设备大量进入企机关，使系统配置越来越专业，功效也越来越强大。
本方案中采取优异及视频处理及音频扩声系统设计，以能举行多种类型多媒体会议、培训演示和会议为目标。配合其它自动化系统，并结合成熟数字音、视频技术，搭建一个全新概念数字会议、视频会议、信息交流平台。
二、设计遵照标准
1、智能化
现代化拼接大屏系统必需达成智能化，即用智能化设备和系统，达成优质、高效、无人职守系统功效；既简练又无需专业知识便可傻瓜型操作，依据不一样实际利用场所只需简单按动对应按键便可调出对应利用模式，而不需要在大堆扩声设备中调来调去，既使是非专业人员也可轻松操作。
2、多功效化
应设计功效完善、技术现代化拼接大屏系统能满足各类会议使用需要，监控视频多种提取，并提供场地和设备利用率。
3、网络化
是拼接大屏系统其不仅自成体系 ，还要和当地局域网及远程网络良好对接，使其成为真正网络化、智能化远程视频会议系统，以利于面向信息时代网络化应用。
4、国际化、标准化、优异性
会议系统所传达媒体资料、使用设备和系统应能和国际接轨，以方便中外交流；设备接口及采取制式应是国际统一标准；能够在未来几年中不被淘汰。
5、数字化、多媒体化
信息时代，大家描述世界语言已经转变为数字化，表现信息手段也向多媒体化发展。所以，会议交流内容和手段也肯定数字化、多媒体化。
6、模块化
模块化系统是近几年流行设计思想。模块化设计可使系统功效组合灵活、扩充方便，利于个性化定制；同时，升级轻易，不易浪费原始投资。
7、易升级
在系统设计中，我们并不提议采取刚刚面世所谓最优异设备或系统。因为，这么产品往往价格偏高，可靠性和适用性有待市场检验。所以，在设计中，应尽可能采取易升级系统或设备，最好采取软件可升级数字化系统。
会议室音频系统由信号源(节目播放设备)部分、控制及处理(调音台及多种周围设备等)部分、扩音(功率放大器及扬声器)部分和信号统计部分等组成。扩音部分则关键由功率放大器和扬声器组成，需要依据会议室具体建筑结构、声学处理情况和功效要求选择设备型号、数量和布局方法等。
按摄影对理想化构思，和会者讲话经麦克风拾取后，首先应该送入自动增益调音台进行处理，该调音台首先能够将全部输入信号进行混合，降低直接进入主音频处理设备通道数；其次能够依据设定总输出电平自动调整各个通道增益，同时能够随时关闭低于输入阈值电平输入通道，从而自动完成全部传声器输入控制管理工作，这对提升传声增益、降低回授啸叫将起到很大作用，同时还能够简化操作。
信号经过上述处理后，就能够进入音频处理矩阵，这是整个音频系统关键。除上述传声器信号外，其它节目源(如CD机、DVD机等和远程电视会议解码信号等)音频信号将直接进入该处理矩阵(如矩阵输入通道有限，则能够经过配置节目源信号切换器给予处理)。
三、系统设计规范及标准
本企业所提供设计方案和在本工程中所提负担工程范围全部活动均遵守国家现行规范和标准，对中国未制订规范，参考对应国际标准实施。本系统遵照关键技术规范及标准可参考以下标准：
IEEE—美国电气电子工程师协会
ISO—国际标准化组织
ANSI—美国国家标准委员会
EIA—电子工业协会标准
UL—美国保险商试验室标准
中国产品强制认证标准（3C）
GB191 包装储运图示标志
GB2887-89 计算机场地技术条件
GB3102.6 光及相关电磁波辐射量和单位
GB3873 通讯设备产品包装通用技术条件
GB4943 信息技术设备安全
GB50174-93 电子计算机机房设计规范
GB50303- 建筑电气工程施工质量验收规范
GB50343- 建筑物电子信息系统防雷技术规范
GB5700 室内照明测量方法
GB6593 电子测量仪器质量检验规则
GB9254 信息技术设备无线电骚扰限值和测量方法
GB17625.1 电磁兼容限值谐波电流发射限值（设备每相输入电流 ≤16A）
GBF232-92 电气装置安装工程施工及验收规范
GBJ50303- 建筑电气安装工程质量检验评定标准
GB/T18313 声学信息技术设备和通讯设备空气噪声测量
GB/T5080.7 设备可靠性试验恒定失效率假设下失效率和平均无故 障率时间验证检验方案
GB/T50169 电气装置安装工程接地装置施工及验收规范
GB/T9414.5 设备维修性导则第6部分：维修性检验
GB/T17309.1 电视广播接收机测量方法第一部分射频和视频电性能测量和显示性能测量
SJ/T11286 背投影彩色电视广播接收机通用规范
CNCA-01-020 电气电子产品强制性认证实施规则信息技术设备
JGJ/T16-92 民用建筑电气设计规范
JB/T9279.1 计算机外部设备接口统一要求第一部分JC-1串行接口

第二章 现场环境要求
为确保项目实施顺利进行，保护系统设备正常工作,设备安装现场须满足以下环境条件：

一．安装要求
1．安装地面要求平整坚固，承重力强；基座通常直接装在水泥地面上；如需要装在地板上，地板下需要作加强处理。
2．依据云岭广大集团大屏幕工程经验，视频传输HDMI+VGA线传送。
3．方案中对于室内管线敷设参考标准：JBJ16-83《建筑电气设计技术规程》
4．大屏幕前后空调温度和湿度应调到同一刻度，以确保液晶屏和液晶监视器散热。
5．系统网线要接到大屏控制器位置。

二．灯光要求
灯光照明提议采取内藏筒灯，灯光不宜直接对准屏幕方向，距离屏幕保持3米以外，以免影响显示效果。

三．供电电源
1．系统电源为AC 220V ±5%；用有保护接地线三眼插座；插座数和液晶屏数相关，通常控制器1个，X个液晶屏用一路插座。大屏显示系统和大屏控制器及控制PC等要求同相供电。电源电压要稳定，可靠，尤其预防断电后立即加电。所以，标准上要求大屏幕系统电源必需经过对应功率UPS供电。
2．系统要有良好接地，接地电阻≤4Ω。

四．系统环境
1．作为拼接大屏幕装修墙，要求墙体牢靠，墙体四面平直不变形。
2．大屏幕系统后面是维修通道，维修通道宽度通常大于0.85米
3．大屏房间要求有很好温度和湿度控制。最好工作环境温度为0º-40ºC，相对湿度20%-85%。
4．大屏幕房间要求保持洁净，防尘。
5．消防喷头尽可能远拼接墙, 而且要用喷雾灭火剂。

第三章 售后服务
1、由本企业技术工程师负责系统安装、调试，并提供场地或现场就系统设备操作、维护及注意事项对用户技术人员进行专门培训及指导。
2、本企业就系统设备提供为期十二个月无偿维，保修期内无偿更换非人为损坏零配件。
3、保修期后，我企业提供终生维修服务，费用按零配件成本费收取。
4、本企业设有零配件库，并有技术服务及维修中心，提供7×24 小时热线服务。
5、在响应时间方面，当用户系统出现不正常情况时，企业会立即在线或电话帮助用户处理问题，在半小时内提出修复计划；如需到场维修，工程师会在接到报修信息后第一时间赶赴现场。
6、备份应急服务，假如设备故障在检修后仍无法排除，我企业将提供不低于故障设备规格型号档次备用设备供使用，直至故障设备修复。
7、建立用户回访制度，有专门售后服务工程师，每个月定时电话访问系统使用情况。
8、还可依据用户需求，提供系统每六个月一次保养服务
9、为保障任务顺利进行，如遇关键任务，可派工程师现场技术支持。

说明：

47寸MLCD 4×3拼接物理尺寸：4102.8mm×1739.4mm（宽*高），拼接效果以下：

1
2
3
4
2

3

*********************************************
*********************************************
