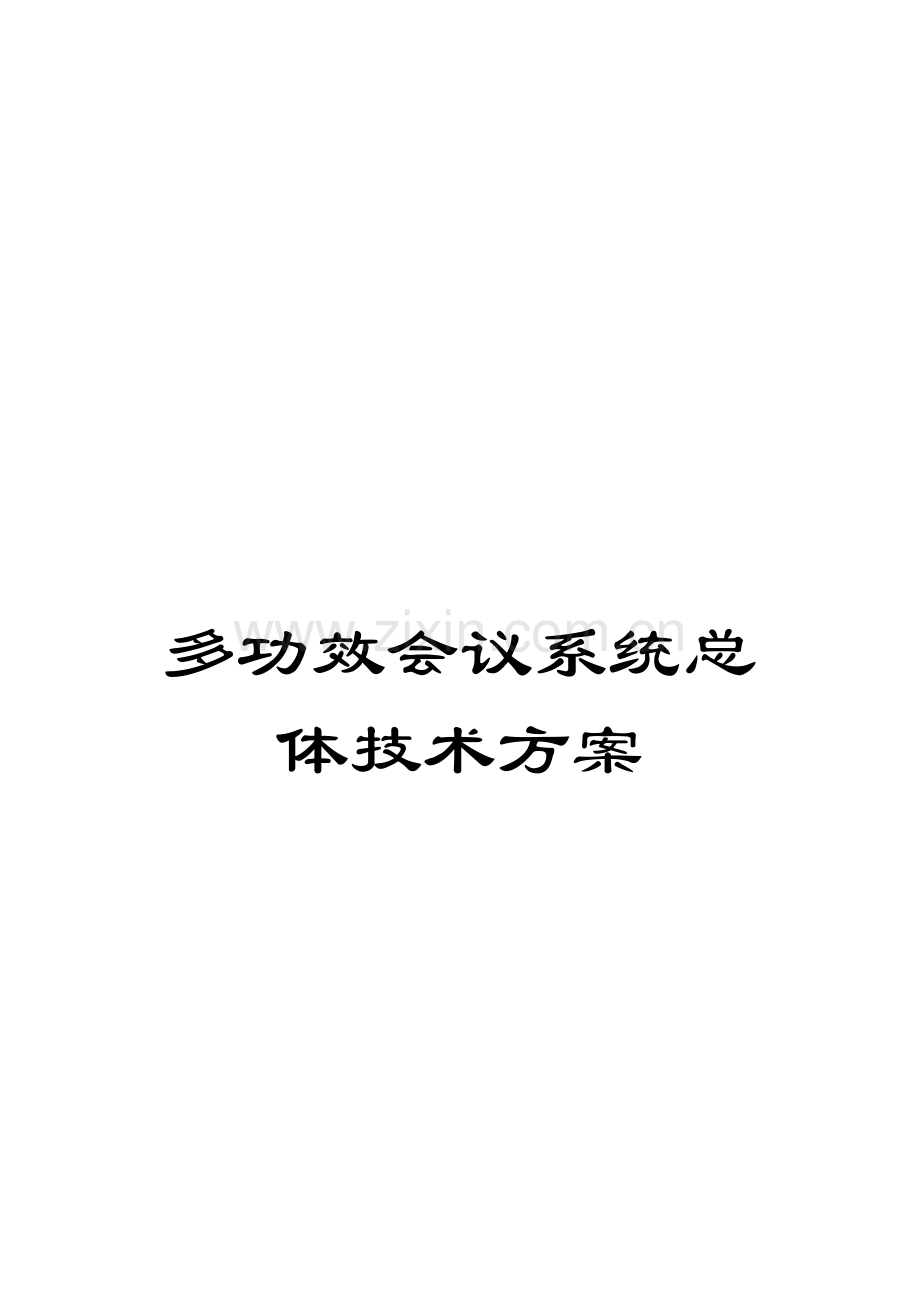

多功效会议系统总体技术方案

多　功　能　会　议　系　统

技
术
方
案

××
××××-××-××
目录
第一章 企业介绍 4
第二章 工程概述 5
2.1工程介绍 5
2.2系统设计依据 5
2.3系统设计标准 6
2.4系统设计目标 6
2.5系统设备选型 8
第三章 整体系统方案设计 9
3.1 总体设计思想 9
3.2总体系统方案集成: 10
第四章 多功效会议厅设计方案 11
4.1 各子系统模块化结构组成划分情况: 11
4.2 大屏幕投影显示系统设计说明 11
4.3 多媒体矩阵和接口系统 12
4.4 中央控制系统 13
4.5 专业PA扩声系统 15
4.6 讨论会议系统 16
第五章 关键系统设备介绍: 18
5.1 EPSON EMP-8300投影机介绍 18
5.2信号切换系统 18
5.3 TICO V900专业功率放大器: 20
5.4 CRESTRON中央控制设备 21
5.4.1 CRESTRON 新型多媒体控制主机 21
5.4.2 STI-1550C彩色触摸屏 21
5.4.3 IRP2红外发射棒 22
5.4.4 SIMP+及PRO-E控制软件定制 22
5.5高清楚彩色摄像机 22
5.6数字硬盘录象机 23
第六章 建筑声学环境设计 30
6.1 确定最好混响时间 30
6.2 吸声、反射和扩散等建声条件必需综合考虑 31
6.3 早迟声能比和侧向声能比处理 31
6.4 装修提议 32
第七章 安装、调试和验收 34
7.1 施工方案及施工组织设计(完全根据ISO 9000质量标准体系实施) 34
7.2 具体要求 35
第八章 培训和售后服务 36
第九章 设备清单 37
第一章 企业介绍
××,是从事计算机网络系统、综合布线系统、多媒体教学系统、多功效电子会议系统、大屏幕投影系统、数字会议及同声传译系统、视讯会议系统、专业监控系统及中央集成控制系统等视讯技术开发、设计、销售、安装调试和维护于一体系统集成企业之一,含有负担综合布线、系统集成、监控、智能小区系统、无线网络通讯、软件开发等工程能力和资质。
”科学、精神(主动、远见、负责)”管理是我们宗旨,以用户需求为已任,以一流质量,一流信誉,一流敬业精神为用户提供一流服务是我们一直如一追求。
在多年共同创业中,我们和很多企业建立了互赢合作关系。和著名国际厂商CISCO、IBM、SUN、AVAYA、3COM、MICROSOFT、ORACLE建立了产品服务关系。是方正电子,联想,浪潮,长城等中国品牌代理商,和天大天财等著名高科技企业建立了紧密联营关系,和中国网通建立了合作伙伴关系。我们愿和各界人士共创愈加美好明天!
第二章 工程概述
2.1工程介绍
本工程项目是为会议系统而建设,工程中集数字会议、专业扩声、多媒体投影显示、集成控制系统、智能综合布线等设计、施工、安装和调试。因为该会议室所需要实现功效较多,设计上要使其含有优异操作和高可靠性,满足演讲汇报、会议、多媒体信号处理播放等各项职能要求,能在其运作中发挥关键作用。所以,整个系统设计要求很严密,并能在以后长时间内保持其技术和性能上优异地位,提议采取模块化结构,方便系统功效扩展,以满足未来更高标准适用要求。同时实现视频会议系统向更高标准平滑过分,无缝链接。
2.2系统设计依据
★本会议系统所选设备全部是符合相关音频会议国际标准。会议系统设计考评标准根据国际标准进行设计:
☆IEC914—会议系统———电子及音频设备标准;
★音频会议扩声及视频显示系统依据中国国家行业标准:
GB4943-95 <信息技术设备包含电气技术设备安全>
YD5032-97 <会议电视系统工程设计规范>
IEC914 <会议系统电及音频性能要求>
WH0301-93 <扩声系统声学特征指标和测量方法>
GB14197-93 <声系统设备互连优选配接值>
GBJ76-84 <客观评价厅堂语言可懂度RASTI法>
GBJ76-84 <厅堂混响时间测量规范>
GB50198-94 <民用闭路监视电视系统工程设计规范>
JGJ/16-92 <民用建筑电气设计规范>
GB/T50314- <智能建筑设计标准>
GB4959 <厅堂扩声特征测量方法>
GYJ25-86 <厅堂扩声系统声学特征指标>
GBJ45-82 <高层民用建筑设计防火计划>
GBJ16-37 <建筑设计防火规范>
GBJ116—88 <火灾自动报警设计规范>
SJ2112—82 <厅堂扩声系统设备互联优选电气配接法>
GB7450-87 <电子设备雷击保护导则>
国家标准报批稿 <会议系统电及音频性能要求>(GB/T15381-94)
ITU-H.320 <国际电信联盟基于N-ISDN视频会议标准>
2.3系统设计标准
a. 优异性则——采取系统结构应该是优异、开放体系结构,和系统使用当中科学性。
b. 实用性标准——能够最大程度满足实际工作要求,把满足用户业务管理作为第一要素进行考虑,采取集中管理控制模式。
c. 可扩充性、可维护性标准——要为系统以后升级预留空间,系统维护是整个系统生命周期中所占百分比最大,要充足考虑结构设计合理、规范对系统维护能够在很短时间内完成。
d. 经济性则——在确保系统优异、可靠和高性能价格比前提下,经过优化设计达成最经济性目标。
2.4系统设计目标
环境视听系统、环境中央集中控制系统是此工程项目标关键组成部分,按系统实现功效划分以下:
2.4.1多媒体视频显示系统
会议室视频显示系统要求使在室内任何位置和角度和会者全部能观看到前方清楚图像,进行多种信息资料、多媒体计算机图形播放演示功效,需要一个能够投射多个信号源高亮度、高清楚度不受环境光影响数据视频投影系统来满足厅堂视频要求。
2.4.2音频扩声系统
关键实现语言信号传输清楚、明亮,音乐信号正确重现原音。系统声学特征指标应达成和超出国家标准中GYJ25-86中对应语言扩声环境和音乐扩声环境中系统一级要求必需从建声环境、电声环境进行完善设计。
2.5系统设备选型
2.5.1选择国际著名器材,和有雄厚实力和绝对优异技术支持能力厂家、代理商,以确保设计指标实现和系统工作可靠性。
2.5.2基础上选择同类产品中技术成熟、性能优异、使用可靠产品型号,以确保器材和系统优异性、成熟性。
2.5.3选择高度智能化、高技术含量产品,建立系统开放式架构,以标准化和模块化为设计要求,既便于系统管理和维护使用,又可保持系统较长时间优异性。
第三章 整体系统方案设计
3.1 总体设计思想
伴随时代发展,信息交流变越来越关键,对信息交流视听方法、方法要求也越来越高,尤其是当今现代化会议室视听设备组成,越来越完善和优异了,现代化多媒体会议厅堂含概了学校多功效会议室、学术交流会议厅、多功效国际会议厅、现代化培训室、指挥室等功效要求较高、较完善厅堂,所以音频会议系统、音频会议扩声系统、视频会议系统、视频演示系统在这类环境中应用越来越广泛和关键了,而且用户要求能够经过中央环境控制系统,高度自动化对现代化多媒体会议厅堂中立体分布多种视听设备进行集中控制,于是CRESTRON(中央控制系统)为多媒体时尚厅堂环境,提供完善、完整、完美处理方案。CRESTRON是视听设备和环境遥控科技率领者,强大环境整合系统,领导着专业遥控时尚,为环境中央控制提供完美处理方案;CRESTRON,能够全方面控制基于红外IR、继电器、专业RS-232/422、DMX512等信号控制方法视听设备。
本工程依据其未来使用特点为目前属中国会议音响、视频系统中规模较大且档次较高工程系统。该工程包含到视频、音频、光学、声学理论,全部产品均采取目前音响、视频发展主流产品,充足表现了目前会议机教学系统发展水平。
因为本工程技术含量高,施工质量也要求极高,为顺利并高质量完成此项工程,要求施工方有极高水准设计方案及督导方实施各项工程规范,亲密合作,才能确保优质完成此项工程。该工程属于多媒体会议、多媒体教学及学术交流专用场所,整个系统关键由会议、扩声、视频、灯光系统等几部分组成,也能够适适用于国际性多媒体会议、演讲、汇报、职员培训教学。这使它可靠性、易维护、易操作性需要得到充足确保,而且要求系统及设备优异性及可扩展性含有中国高水准,一些步骤甚至要达成国际通行标准。
扩声系统是为和会者提供了清楚﹑自然声音为前提,确保使会议每一位参与者全部能融入到整个会议气氛中,结合环境声学处理,使得会议进行是在轻松声音环境进行;
控制系统功效是为操控会议进程步骤而服务,它不仅要需要满足常规控制需要,而且需要为更复杂系统提供多种控制界面和控制接口,协调、管理多种信息传输,最终确保了会议顺利进行;
当然,一个合理整系统不仅需要各个系统含有完善﹑适用功效,而且需要各个系统在环境及部分对应辅助设施确保下,能协调地工作,简单实现维护。
3.2总体系统方案集成
l 每个子系统可联接成为一个完整多媒体系统,相互配合协作,也可依据会议具体需求情况,单独独立使用;
l 各子系统可经过多媒体接口系统(视音频矩阵)实现会议室信号共享,音、视频任意调用;
l 各系统由中控系统集成控制网络联结成一个整体:控制投影显示设备、摄像设备、会议音响设备和信号矩阵切换设备,实现全自动化、智能化控制。
l 会议室音视频及控制系统总体结构图,布局图

第四章 多功效会议厅设计方案
4.1 各子系统模块化结构组成划分情况:
4.1.1 按系统功效模块划分
l 投影、视频显示系统;
l 多媒体矩阵接口子系统
l 数字会议讲话和娱乐音乐扩声子系统;
l 多媒体集成控制子系统。
l 专业摄像子系统
4.1.2按设备选型划分:
l 多媒体投影显示系统(EPSON)
l 多媒体中央集中控制系统(Crestron)
l 数字会议系统(TAIDEN)
l 多媒体接口及信号处理设备(CRESTOR)
l 扩音和视音频设备(SONY、RAMSA)
4.2 大屏幕投影显示系统设计说明
会议厅内可容纳大约200多人坐席。为了能满足全部和会者视频观看需要,会议厅大屏幕显示是必不可少。大屏幕使用,满足了和会者视频观看需求。设计采取采取固定方法将投影机吊顶安装在天花板上,投影机采取亮度很高EPSON EMP-8300液晶投影机(5200ANSI流明,1200:1对比度),满足大屏幕显示亮度需要。在使用正投影时,电动大屏幕展开,实现正面投影需要;在不用时,屏幕收起隐藏在屏幕盒内,对会议厅整体格局和美观没有丝毫改变,不影响整体装修格调。
正投影屏幕采取进口电动投影幕,外形美观,确保亮度均匀,色彩还原真实、防火、防潮,使用寿命长。安装时屏幕壳体可嵌入窗帘盒内,整体大画面感觉更显气派。
4.2.1 实现功效
a. 能接收、发送远端会议室视频图像信号;
b. 可将计算机信号、视频信号经过大屏幕显示;
c. 可播放电视会议、摄象、录象、DVD/VCD、CATV等输出视频图像;
d. 能将多种不一样起源视频信号分别显示在不一样显示设备上;
e. 视频多媒体管理系统设有矩阵。
f. 专业高速云台、高分辨率彩色摄像头应能立即把现场情况反应给和会者、控制室并能作为会议系统信息进行存放。
g. 能清楚显示、统计电视电话会议远端和本端图像信号;
h. 能经过接口和集中控制系统连接。

4.2.2 投影显示系统所需设备
4.2.2.1正投影系统
1
EPSON
EMP-8300
日本
高亮度多媒体液晶投影机(5200ANSI,1024*768,1200:1)
1
套
2
INSEASE
200"
中国
200英寸电动投影屏幕
1
幅
3
新唯

中国
电动投影机吊架
1
套

4.2.2.2 监控显示器系统
作为控制间监控外部摄像头信号及视频会议远端、当地端信号监视、预览用,使控制人员能够掌握多个点信号内容。
1
SANYO

日本
PAL 14"彩色监视器(上机架)
2
台
2
SONY
CPD-E100
日本
17寸纯平彩色显示器,监控计算机操作
1
台

4.2.3 关键设备图片

4.3 多媒体矩阵和接口系统

多媒体接口系统设备包含矩阵切换器、放大、分配器和多个安装方法用口,
是用户和系统接触界面、路径,系统整体性能好坏、可靠性高低、可扩充性升级能力等直接表现于此。
该设备关键是对多路信号源进行选择并控制再将多路(电脑8路、视频16路)信号联接到输出设备。能够经过RS-232遥控操纵选择由哪路信号进入投影机、等离子屏或显示器。全部视音频信号经此设备聚中管理,只须改换指令即可调配各路信号,节省了众多切换/分配设备,降低了信号在传输过程中衰减,全部信号集中管理表现了系统整体性,可靠性也得到了加强。
另外在主席台前端安装多媒体接口,方便多种信号接驳。而且很美观,牢靠。
4.4 中央控制系统
4.4.1 设计说明
现代化会议厅有着众多显现化设备比如:投影显示、会议系统、扩声系统、灯光系统、电动设备、摄像系统和AV影音源等等。单一人工手动操作控制,已远远不能满足现代化会议室要求,所以,会议室中央控制系统也是现代化会议系统中一个必不可少系统。
会议厅中央控制系统采取了CRESTRON最新型主机,它内部有着双总线结构,使得其处理指令信号能力大大加紧。
系统配置无线液晶触摸屏,无线液晶触摸屏能够和控制主机间进行双向无线通讯,实现无线触摸屏无线控制整个系统设备。能够安装在会议厅进口处,更方便进行系统设备简单控制。
为了控制更多开关量如窗帘、屏幕等设备,我们在系统内添加了强电扩展模块。
为了对教室内灯光进行控制,使室内灯光无级改变,我们在系统中配置了4路调光模块。
红外发射棒是实现主机对带红外设备控制诸如:DVD、录像机、卡座等。
4.5.2 实现功效
a. 集控系统主机采取高集成化、可扩展主机,满足买方要求广泛
设备接口;
b. 在安装控制系统控制室内集中控制多个系统,实现多个音视源如 VCR、DVD共享;
c. 主控触摸屏采取彩色液晶触摸屏,控触摸屏采取无线彩色屏幕触摸式。含有美观、实用、
易操作、可靠性高、对话直观、遥控区域灵活等特点;
d. 能进行远程控制及操作;
e. 能够进行信号源分配;
f. 能够进行传送切换视频图形;
g. 能够进行事件触发;
h. 能够进行定时广播;
i. 系统接口应有红外、RS-232等,便于现场匹配;
j. 系统可控制自动混音器、调音台左中右输出音量、专业CD机、专业卡座;
k. 系统可控制视频设备(亮度、对比度和色彩)、摄像头(变焦、光圈
云台)、矩阵、专业影碟机、专业录像机。
l. 系统可控制会议系统基础操作;
m. 控制系统软件有友好用户界面,而且能同时控制多个系统和预设系
使用情景模式;
n. 系统含有扩展性;
o. 系统可设定时间并建立多种控制指令。
4.5 专业扩声系统
4.5.1 设计说明
会议厅音频扩声系统对整个会议召开起着至关关键作用,一个好音频扩声系统能够带给和会者愉悦会议享受。会议扩声总体设计对整个会议室建设是尤为关键,它要求设计者必需全盘考虑,思绪清楚,这时不合理,不周全将会使扩声系统质量受到影响。所以,扩声系统设计定位应该本着实事求是标准,不追求不切实际高级和花哨,也不能忽略影响工程质量关键功效。 除此之外,室内装修,声场设计,安全防火,合理用电,避免环境污染也尤为关键。会议厅内可容纳大约200多人坐席。室内使用面积大约260平米左右,为了能满足全部和会者听觉需要,会议室内扩声系统除了要有足够声压外,还需要有均匀声场效果。同时还要充足利用原有设备,节省投资。综上我们考虑在主席台两侧,安装两只小型大功率专业扩音音箱作为会场主音箱。在主控室使用了专业有源监听音箱,使控制室操作人员能立即正确监听到现场情况。为了使整个会议室声场均匀,需要提升会议室听众区域声压级,选择了4只全频小型大功率围绕音响,均匀分布于听众席四方。这4只扬声器选择了两台功放控制。围绕扬声器应用,为整个会议室提供了愈加均匀音效,而且,它们还能够作为背景音乐扩声系统,使用于会议中场休息、会议入场式等等。
4.6.2 实现功效
会议扩声系统不仅能对DVD、录象机、录音卡座等AV音源设备进行扩声,而且,还可实现对会议讲话和远端音频信号进行还原扩声:
a. 能接收、发送远端音频信号;
b. 能对音频信号进行还原、放大,而且不会产生回音和啸叫;
c. 会议扩声时,以主扬声器为主,其它扬声器则加以配合以达成单点声源效果;
d. 系统确保了声场均匀度指标;
e. 系统应能平衡主扬声器和辅助扬声器在音质和声压级上差异;
f. 数字化调音台信噪比高、失真小,带哑音编组且带有多路输出。确保了调音台背景噪声最小,且有足够音频信号输出通道提供电视会议及音频录制端口等。
g. 为了提升系统可靠性,功放含有可靠性最高智能化电路控制设计;
h. 前置反馈抑制、选择强指向话筒及无线话筒采取内置反馈抑制及限幅。话筒在不一样位置时全部有良好传声增益,不致引发扬声器啸叫;
i. 可播放电视会议、摄象、录象、DVD/VCD/CD/MP3、CATV等输出音频;
j. 音源要求:能够长时间不中止、连续录音。除了专业CD、专业卡带等音源外,还备有可供了音源设备使用接入口;
k. 非专业人士也可轻松进行数字混音、数字调音,预置效果、应用场景能够一键到位;
l. 使每一位和会人员全部能听到清楚声音;
m. 台下和会人员也可参与讲话、讨论;
n. 会议厅必需含有电视电话会议功效所需接口;
o. 会议厅扩声系统达成国家相关语言一级标准;
p. 能经过接口和集中控制系统连接。
4.6 讨论会议系统
4.6.1系统概述
会议讨论系统(Conference Discussion System)是一个可供主席和代表分散自动或集中手动控制传声器单通路系统。在这系统中,通常还设有主席"优先权"控制功效,主席经过利用"优先权"(用开关控制),可将和会者传声器全部关闭,方便于会议主席控制讲话次序,掌握会场气氛,并有利于降低噪声及声反馈啸叫干扰。和会者经过主席"许可"(也是用开关控制),即可在自己座位上讲话。在这个系统中,还应含有供录音和接入扩声系统输出功效。我们采取TAIDEN数字会议讨论系统组成会议室主讨论区送扩音系统。为参与会议关键领导提供有序讲话、扩音及向辅助送音系统送音。TAIDEN数字会议讨论系统含有安装简便,可靠性高,清楚度好,功效强大,易于扩展等特点。会议主持人可经过专用主席机控制整个会议进程。
● 世界优异数字会议系列
TAIDEN数字会议网络在研讨,代表,大型国际会议中心应用数字技术先河,使数字技术优越性得以发扬。用简单网络系统处理和传送数字信号不仅大副地改善了音质,也简化了安装和操作。它控制系统有两种选择:一个是以优异,操作方便软件实施调整和控制。另一个是无机务人员自动控制,操作方便是二者共同特点。
它对全部类型会议全部能提供灵活管理,不管是非正式小型会议还是多语种,数千人大型国际会议全部得心应手,运作自如。它采取了全数字技术系统。含有多功效,高音质,数据传送保密可靠等特点。它能够对会议过程实施全方面控制。
● 数字化性能加上操作简便软件控制
能够满足现代会议一切管理需求,包含:基础话筒管理,代表认证和登记,电子表决,资料分配和显示,和多语种同声传译。它首先是一个四处为用户着想系统。机务员在对应软件模块帮助下能够对最大型会议实施监控。
● 模块化系统组成
只须把模块化数字会议系统单元象链条一样地组合起来就能够形成任何形式会议系统。该模块化结构内容是:对于任何层次会议全部能够搭配对应系统,毫无困难。已建起系统还能够加入更多讲话设备,引入个人电脑及软件模块实施控制,使系统深入扩展。
4.6.2讨论会议系统产品介绍
这是一个简单会议系统情况,对讨论来讲,要求无非是方便和有秩序,所以只要求有最基础硬件设备。全部代表全部讲同一个语言,所以不需要翻译。全部代表全部收听一样声音信号,显然不需要配置耳机,讲话人声音可由扬声器传送,每个代表全部含有相同身份,配置一样设备,主席机可优先提供讲话。用这种设备能够讲话、听讲话和登记要求讲话。全部设备全部连接到标准中央控制器,中央控制器向全部代表设备提供电源,向代表彰声器提供音频均衡,并决定话筒工作状态。不需要设机务员。
第五章 关键系统设备介绍:
5.1 EPSON EMP-8300投影机介绍

l 超高亮度(5200ANSI)
这么高亮度意味着即使在大,采光良好环境下也会得到一直如一水晶般清楚影像。
l 超高对比度(1200:1)
在如此高对比度下,整个屏幕影像会栩栩如生,令人叹为观止。
l 强大网络功效
将EMP-8300连接到局域网中能够实现对多台网上投影机实时同时监控。自动发出电子邮件会提醒您网络上投影机出现问题。
l 快速四角调整功效(Quick Corner)
这项爱普生企业独有技术能够在水平40度和垂直45度范围内进行画面调整,为您选择摆放投影机位置提供了更大自由。
l 预览功效和广泛输入接口
和几乎任何图像设备相兼容。其易用预览功效方便您对不一样输入源进行选择。
l 五种投影模式
经过对投影模式设定而取得在不一样环境下最好画面。
l 动态模式,演示模式,剧院模式,起居室模式,sRGB模式。
5.2信号切换系统
在电视电话会议室、多媒体会议室等多种场所,为了满足不一样演示需求,通常会含有多路不一样分量视频源或复合视频信号源,包含:多媒体电脑信号、高清楚度电视信号(HDTV)、广播级摄像机、专业DVD、录像机等多个分量视频和复合视频源。为了将这些视频信号送往多路不一样显示终端,音视频矩阵在系统中负责将不一样音视频信号按用户意愿进行调控。所以,信号切换系统是完成会议室集成会议室关键元件之一,是管理会议室众多信号关键手段,它是驳接接口系统和显示系统关键桥梁,其质量好坏直接决定整个显示效果好坏。因为现在最常见计算机分辨率已经达成XGA(1024x768),根据信号频率拇指法则音视频矩阵切换器带宽最少应该在250MHz以上,所以,我们提议采取国产CREATOR产品,该企业产品带宽全部在350MHz以上。
CREATOR全部音视频矩阵专门为通用多媒体电脑信号、复合视频(VIDEO)、超级视频(S-VIDEO)、高清楚电视(HDTV)、分量视频(RGBHV),和平衡或非平衡立体声音频信号切换应用而设计。
CREATOR矩阵兼容全部NTSC、PAL和SECAM视频制式,含有多个不一样输入/输出通道类型,用户能够依据实际使用需要进行合理配置。CREATOR音视频矩阵除了能够经过前面板轻触式按键进行手控之外,还含有可选控制面板或经过RS-232/RS-422通讯端口及厂家提供协议,方便和中控系统或多媒体电脑控制连接。产品还带有断电现场保护、场逆程切换、LED面板显示等功效,使用状态显示直观、合理,并可二十四小时终年连续开机。
高速视频带宽:确保信号进行无任何 衰减切换和分配
RGBHV:兼容全部模拟RGBHV、RGBS、RGsB、HDTV、复合视频(Video)、超级视频(S-Video)和多种分量视频信号
平衡/非平衡立体声音频:3.5mm螺丝接线柱音频接口,能够独立控制
直观运行模式监控,前面板带有标签窗口

5.3 TICO V900专业功率放大器:
这是一台4Ω负载400W+400W强劲输出高可靠性专业功率放大器,拥有极低失真和极高信噪比指标。在桥接为单声道输出时候有700W输出功率澎湃动力。带有信号,削波,过热,保护和单声道指示灯 ,扬声器输出带有NeutrikL4MP端口,输入带有XLR型,螺丝型和耳机接口 。
l 双通道/单通道可切换功率放大器
u (立体声)400W+400W(4Ω 1KH z)
(立体声)250W+250W(8Ω 1KHz )
u (单声道)800W(8Ω 1KHz )
低失真,高信噪比
u 带有信号,削波,过热,保护和单声道指示灯
u 扬声器输出带有NeutrikL4MP端口
u 输入带有XLR型,螺丝型和耳机接口
l 输入:XLR-3-31型/绝缘条/耳机插孔型(平衡)
l 输入阻抗:大于20KΩ
l 频率响应:20-20,000Hz +0/-1dB
l 参考输出电平:+4dB
l 输入灵敏度:0dBu(100W+100W,8Ω)
l 输出:螺丝接口,Neutrik NL4MP(3)
l 电源:AC220V,50Hz
l 尺寸:482(宽)×132(高) ×385(深)mm
l 重量:约16Kg

5.4 CRESTRON中央控制设备
5.4.1 CRESTRON 新型多媒体控制主机

CP2:新型控制主机

l 内置50W,100-240VAC电源,对外设提供35W电源供给.
l 8路IR/ 单向RS-232C PORTS
l 6路双向标准RS-232C PORTS
l 3路独立电磁闭合回路独立控制 < 2A ,30VDC/AC
l 网络接口
l 适适用于中到大型,大多数系统应用
l 对全部控制板驱动支持
l 系统重量7lbs, 可上机架安装
l 主机功耗:60W
l 可外带3路扩展卡,方便功效扩展

5.4.2 STI-1550C彩色触摸屏

在本案会议室中,我们采取了Crestron STI-1550C型号触摸屏。它是5.7英寸小触摸屏,此轻巧流线型触摸屏可单手提起, 而LCD 触摸屏可显示自定图示及图像。只要轻轻一按, 便可控制多个功效, 包含调光、窗帘开关、投影机开关及音乐播放。Crestron独家射频科技免去红外线通讯中必需对准接收器问题。而触摸屏和ST-CP 控制处理器(另购)或CNRFGWA RF接收器 (另购)之间则以射频通讯, 通讯范围达 300 英尺, 室内或室外, 甚至穿过墙壁。ST-1550C是快思聪其中一个完整系列,音频 视频 Internet通讯,控制和自动化操作提供新处理方案。适用於会议室、培训室、视像会议、遥距教学及家庭影院等。快思聪使科技变得更实用、更易用。

5.4.3 IRP2红外发射棒
红外发射棒连接控制主机和受控设备,将主机发送控制信号转换为红外线信号发射,实现对设备遥控操作。
5.4.4 SIMP+及PRO-E控制软件定制
l 提供快捷简便编程软件
l 图形化WINDOWS界面开发软件包,无需使用通常计算机编程语言
l 用鼠标在资料库中点击对应图标选择所需设备及功效便可
系统采取3M最新会议演示产品——数字交互演示平台(DWD),此产品能够方便进行互动式会议交流,同时能够和视频会议系统设备结合使用,作为视频会议显示终端,同时也能够作为计算机控制界面,经过3M提供eBeam演示软件,方面进行当地、远程会议交流。
5.5高清楚彩色摄像机
CC431A 彩色枪型摄像机
影像传感器:
1/3"SONY 高解彩色CCD
像素:
768×494(NTSC) 752×582(PAL)
清楚度:
480线
最低照度:
0.2勒克斯/F1.2
信噪比:
>48分贝
电子快门:
自动方法:1/50(1/60)到1/100,000秒
光圈驱动方法:
视频/直流
白平衡:
自动
增益控制:
自动
背光赔偿:
开/关
视频输出:
1.0Vp-p,75欧姆
电源:
直流12V
同时方法:
内同时
尺寸规格:
50×62×110毫米
运行温度:
-20℃～+50℃

5.6数字硬盘录象机

数字硬盘录像机
系统主画面:
GV系列功效介绍:
1. 支持640 x 480高解析度录像
2. 最新MPEG4压缩技术录像,全屏显示(无须加装实时显示卡)
3. 数字浮水印(用于预防录影资料被修改、确保录像资料真实性)
4. 经过IE远端观看主机现场(在一个网页上能够分别连上不一样台GV系列监控主机),并能控制云台、镜头、I/O,可回放主机录像资料
5. 专用RPB程序远程回放系统主机历史录像(音)资料
6. 实时显示:8路200帧,16路400帧
7. 采取最新SRT技术(自动分配系统资源)能够让您100帧/秒之系统产生200帧/秒之系统功效
8. 支持多张网卡,能自动侦测网关IP地址
9. 支持Microsoft WinCE Pocket PC PDA(远程监控,并可切换摄影机及控制PTZ),支持i-Mode手机
10. 带音频同时:最多有4路音频,可选件,只需从现有产品升级即可
11. 经过Email发送警报信息,附带现场图片。或设定警报自动拨号,拨打手机、电话、呼叫机发送语音报警信息通知专员
12. 实现动态IP进行远程监控,DMIP实现中心管理多个动态IP
13. 多重密码设防控制(四层),实现权限控制
14. 时序性自动删除档案管理,免操作系统碎片整理
15. 可备份影像于CD-R、MO、ZIP 或DVD
16. 支持多组I/O(RS-485)监控,8路报警输入、8路继电器报警输出(最多72路输入,72路输出)
17. 单点对多点监控主机,同时监察录像(IP Multicast)
18. 主机、远程机透过Modem、TCP/IP相连,局域网内支持域名连接(Remote view)
19. 可对各摄像机独立命名、设防、撤防、影像拉近放远控制
20． 支持PTZ云台及Pelco, Ademco, Samsung等摄影机控制
GV系列 V6.0 关键功效特征
综合支持POS(销售点终端point of sale)
新GV-Data Capture Box是一个可选设备,它用于支持GV系统中POS软件。
Geo MPEG4压缩:一个压缩方法,能为DVR提供最好性能。
智能搜索功效:搜索或跟踪含有目标或位置录像资料,经过事件列表来搜索由警报或动态侦测触发录像资料。
电子地图功效:在电子地图中,经过摄像头和传感器位置显示完整监控区域。在电子地图中显示监控区域,能够更简单经过建筑平面图来为摄像头、传感器和警报器定位。
面部抓拍:抓拍并保经过监控区域每个人面部图像。
物体追踪:使用PTZ快球自动定位、锁定、聚焦并追踪目标移动。
全新WebCam远程监控(经过IE远程监控)
支持动态DNS(愈加好动态IP处理方案)
远程监控模块介绍
GeoVision IP Multicast (LAN-局域网监控)
IP Multicast系统能够同时连接10个GV-系统远程监控程序。它是尤其为企业内网/局域网环境所开发设计,它并不适适用于互联网环境。IP Multicast系统能够藉由一个按钮将在同一局域网络内之全部GV-系统全部自动设置。用户并不需要分别输入每个GV系统IP地址。假如您想在局域网内同时监控多个GV系统,IP Multicast是最理想程序。
GeoVision Remote View (LAN/WAN/PSTN-远端监控)
Remote-View系统是一个基于Windows操作系统软件,在单独PC工作站上运行。这个软件用于经过modem拨号或TCP/IP网络功效,从您GV系统监控实况视频。但在同一时间内用同一个通讯协议,GV-系统主机只许可一个PC联机监看。您也能够在一台PC同时实施多个Remote-View系统,监看不一样GV-系统主机端实时影像。此模块通讯系统包含以下三项关键功效:1. 经过调制解调器(Modem)直接拨号对系统进行远程监控。2. 经过TCP/IP 在LAN/Internet联机对系统进行远程监控。能够在同一台计算机上实施多个远程监控程序,而每个程序可联到不一样监控系统上。能够在主系统对每支摄像机设定密码,在远端就只能经过密码观看授权摄像机,并可远程录像。
GeoVision GeoCenter (Intranet / Internet-远端监控)专有软件功效
GeoCenter是一套全自动接收影像系统。当有不明人士入侵您住宅或办公室时,有很多个方法能够通知身在远处人。比如经过电话拨出、经过调制解调器联机来传送影像等等。而GeoCenter是采取TCP/IP通讯协议,立即传送当初影像画面到远程。GeoCenter在内部网络环境下,所建立联机时间少于1秒钟。所以这是最有效率方法,让远程人知道在被监控地方到底发生了什么事情。一台GeoCenter服务器能够同时服务10位用户,假如您安装了第二台GeoCenter,那么第11位用户会被第二台服务器服务,所以您能够安装多台GeoCenters同时服务您用户。提议一台GeoCenter最少提供服务给100位用户,因为在这100位用户中,同时间有10位用户传送影像进来机率是很低。
Webcam(MPEG4压缩方法,IE远程调看,Internet/Intranet/LAN-远程监控)
第六章 建筑声学环境设计
一个好听音环境建立,包含建筑声学和电声两个方面内容,专业音响工程建声关
